Khung băng tải: Cấu tạo, Phân loại và Kinh nghiệm lựa chọn tối ưu

Trong hệ thống tự động hóa sản xuất và logistics, băng tải đóng vai trò như những "mạch máu" giúp duy trì dòng chảy hàng hóa liên tục và ổn định. Tuy nhiên, để toàn bộ hệ thống này vận hành mượt mà, bền bỉ dưới áp lực tải trọng lớn, bộ phận đóng vai trò quyết định chính là khung băng tải. Được ví như "xương sống" của mọi hệ thống chuyển hàng, khung băng tải không chỉ chịu trách nhiệm nâng đỡ toàn bộ cấu trúc, mà còn đảm bảo độ chính xác, an toàn và hiệu suất tối ưu cho mọi quy trình vận hành từ nhà máy đến kho bãi.


Khung băng tải là gì?

Khung băng tải là bộ phận xương sống (chịu lực chính) của hệ thống băng tải, có vai trò nâng đỡ toàn bộ kết cấu và hàng hóa. Nó định hình đường chạy của băng tải, giữ cho hệ thống vận hành trơn tru, chống rung lắc và đảm bảo an toàn trong quá trình vận chuyển


Vai trò cốt lõi khung băng tải trong hệ thống truyền động

Không chỉ đơn thuần là bộ phận nâng đỡ vật lý, khung băng tải quyết định trực tiếp đến hiệu suất và độ an toàn của toàn bộ dây chuyền sản xuất:

• Chịu tải và phân phối lực: Chịu toàn bộ trọng lượng của hệ thống và khối lượng hàng hóa di chuyển phía trên. Khung vững chắc giúp băng tải không bị võng, vặn xoắn hay biến dạng khi vận hành quá tải.
• Đảm bảo sự ổn định, chống rung lắc: Khi động cơ hoạt động, lực quán tính và lực truyền động sinh ra độ rung lớn. Khung băng tải chuẩn kỹ thuật sẽ triệt tiêu độ rung này, giúp hệ thống vận hành êm ái, giảm tiếng ồn trong nhà xưởng.
• Giữ mạch chuyển động chính xác: Khung định hình chính xác giúp dây băng tải và con lăn luôn chạy đúng tâm, ngăn chặn tình trạng lệch dây – nguyên nhân hàng đầu gây rách dây đai và kẹt động cơ.
• Bảo vệ và tăng tuổi thọ linh kiện: Một bộ khung chắc chắn sẽ giảm thiểu xung lực tác động lên các bộ phận chuyển động nhạy cảm như vòng bi, trục con lăn và hộp số motor, từ đó kéo dài tuổi thọ cho toàn hệ thống.

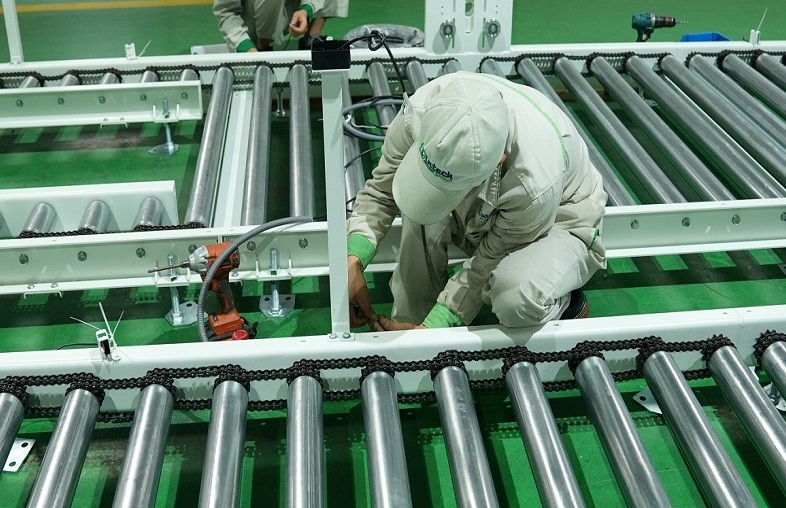

Cấu tạo chi tiết của khung băng tải tiêu chuẩn

Một khung băng tải tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí liên kết chặt chẽ với nhau. Sự kết hợp này tạo nên một hệ thống chịu lực đồng bộ, đảm bảo tính vững chắc và linh hoạt trong quá trình vận hành.

Dưới đây là các thành phần cấu tạo chi tiết:


1. Thành khung băng tải

Đây là hai thanh chịu lực chính chạy dọc theo chiều dài của băng tải.

• Chức năng: Chịu lực uốn, lực kéo và là nơi để gá lắp các linh kiện khác như con lăn, rulo, thành chắn hướng dẫn sản phẩm.
•  Vật liệu: Thường được gia công bằng thép tấm chấn dập hình chữ C, chữ U; hoặc sử dụng các thanh nhôm định hình, thép hộp, thép hình tùy theo tải trọng.



2. Hệ thống chân đỡ

Chân đỡ là bộ phận kết nối thành khung băng tải với mặt sàn nhà xưởng.

• Chức năng: Nâng đỡ toàn bộ hệ thống ở một độ cao nhất định theo thiết kế.
• Đặc điểm cấu tạo:
  • Thường được bố trí các thanh giằng chân hình chữ X hoặc chữ H để chống rung lắc theo phương ngang.
  • Kích tăng chiều cao: Dưới đế chân thường có chân tăng chỉnh bằng cao su hoặc inox để điều chỉnh độ cân bằng khi sàn nhà xưởng không phẳng.
  • Bánh xe: Đối với dòng băng tải di động (di chuyển giữa các kho bãi), chân đỡ sẽ được tích hợp thêm bánh xe có khóa hãm.



3. Hệ thống thanh giằng khung

Là các thanh thép hoặc nhôm ngắn, được lắp vuông góc nối liền hai bên thành khung lại với nhau.

• Chức năng: Giữ cố định khoảng cách giữa hai thành khung, tăng độ cứng vững và chống lại hiện tượng vặn xoắn khi băng tải khởi động hoặc chịu tải nặng đột ngột.



4. Giá đỡ con lăn và sàn đỡ dây đai

Bộ phận này nằm ở khoảng không giữa hai thành khung.

• Sàn đỡ dây đai: Thường là một tấm kim loại phẳng (thép mạ kẽm hoặc inox) lót ngay dưới mặt dây băng tải (PVC/PU). Phù hợp cho việc vận chuyển hàng nhẹ, giúp mặt băng tải không bị võng.
• Giá đỡ con lăn: Đối với băng tải con lăn hoặc băng tải cao su chở hàng nặng, người ta dùng các giá đỡ để cố định các con lăn đỡ.



5. Cụm gá đầu và cuối khung

Là các tấm má giá đỡ được thiết kế đặc biệt ở hai đầu của khung băng tải.

• Chức năng: Đây là vị trí lắp đặt rulo chủ động (kết nối với motor) và rulo bị động.
• Tích hợp cơ cấu tăng sưa (Take-up units): Tại đầu hoặc cuối khung luôn có cụm vít me tăng sưa để kéo căng dây băng tải khi bị giãn hoặc điều chỉnh căn chỉnh lệch dây trong quá trình vận hành.

* Lưu ý từ kỹ thuật Intech: Khi gia công khung băng tải, các mối hàn (đối với khung thép/inox) hoặc các khớp nối ke góc (đối với nhôm định hình) phải đạt độ chính xác tuyệt đối về hình học. Chỉ cần khung bị lệch 1 - 2mm, toàn bộ hệ thống sẽ bị lỗi lệch dây đai khi chạy thử nghiệm.


Các loại khung băng tải phổ biến nhất hiện nay

Tùy thuộc vào môi trường làm việc, loại hàng hóa cần vận chuyển và ngân sách của doanh nghiệp, khung băng tải sẽ được chế tạo từ các dòng vật liệu khác nhau. Hiện nay, thị trường công nghiệp chủ yếu sử dụng 3 loại khung băng tải dưới đây:

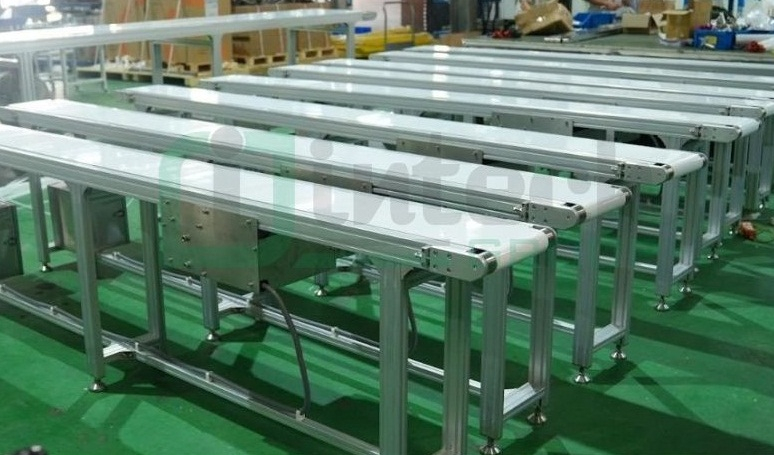

1. Khung băng tải bằng nhôm định hình

Khung nhôm định hình là lựa chọn hàng đầu cho các ngành công nghiệp công nghệ cao và sản xuất sạch nhờ tính linh hoạt cực kỳ ấn tượng.

• Ưu điểm:
  • Trọng lượng siêu nhẹ: Giúp dễ dàng di chuyển, thay đổi vị trí hoặc lắp đặt trên các tầng cao.
  • Thẩm mỹ và sạch sẽ: Bề mặt nhôm được anodized sáng bóng, không bị gỉ sét, không bong tróc sơn, đáp ứng tiêu chuẩn phòng sạch.
  • Lắp ráp module thông minh: Không cần hàn cắt phức tạp. Các thanh nhôm được kết nối hoàn toàn bằng ke góc, bu-lông và đai ốc chuyên dụng, cho phép dễ dàng tháo lắp, mở rộng hoặc thu hẹp kích thước hệ thống khi cần.
• Nhược điểm: Chi phí vật liệu khá cao; khả năng chịu tải trọng nặng hoặc va đập mạnh kém hơn so với thép.
• Ứng dụng tối ưu: Dây chuyền sản xuất và lắp ráp linh kiện điện tử, thiết bị y tế, đóng gói dược phẩm, phòng sạch.

>>> Xem thêm: Cấu tạo chi tiết băng tải khung nhôm định hình

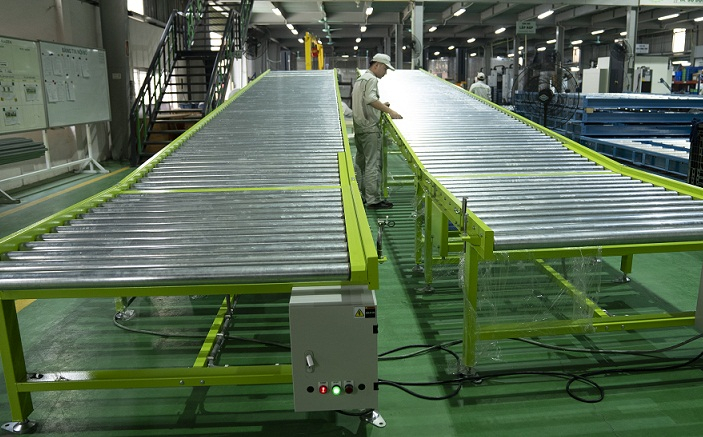

2. Khung băng tải bằng thép (Thép sơn tĩnh điện / Thép mạ kẽm)

Đây là dòng khung "quốc dân" xuất hiện tại hầu hết các nhà xưởng, kho bãi nhờ sự cân bằng hoàn hảo giữa độ bền cơ học và chi phí đầu tư.

• Ưu điểm:
  • Chịu tải cực tốt: Kết cấu thép hộp, thép hình (U, I, C) hoặc thép tấm chấn dập cho khả năng chịu lực uốn, lực kéo và va đập vô cùng mạnh mẽ.
  • Chi phí tối ưu: Giá thành vật liệu và chi phí gia công rẻ hơn đáng kể so với nhôm định hình hay inox.
  • Độ bền cao trong môi trường tiêu chuẩn: Lớp sơn tĩnh điện hoặc mạ kẽm giúp bảo vệ lõi thép tốt trước các tác động oxy hóa thông thường.
• Nhược điểm: Trọng lượng nặng; nếu lớp sơn bị trầy xước trong môi trường ẩm ướt, khung sẽ nhanh chóng bị hoen gỉ.
• Ứng dụng tối ưu: Vận chuyển hàng hóa đóng thùng (logistics, kho bãi), bao tải gạo, xi măng, khai thác khoáng sản, luyện kim, hoặc ngành sản xuất gạch men.

>>> Xem thêm: Thông số kỹ thuật băng tải khung thép

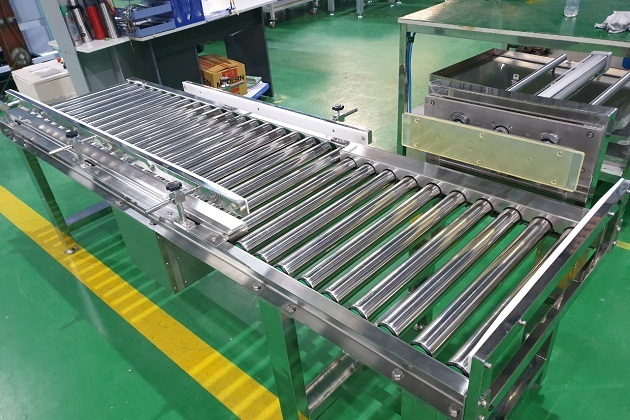

3. Khung băng tải bằng Inox (Inox 304, Inox 201)

Khi hệ thống phải vận hành trong các môi trường khắc nghiệt, khắc khe về vệ sinh an toàn thực phẩm hoặc có hóa chất ăn mòn, khung Inox là giải pháp duy nhất.

• Ưu điểm:
  • Chống ăn mòn tuyệt đối: Khung Inox 304 không bị oxy hóa dưới tác động của nước muối, hóa chất tẩy rửa hay độ ẩm cao.
  • Dễ dàng vệ sinh: Bề mặt inox nhẵn bóng, trơ về mặt hóa học, không bám bẩn, cho phép xịt rửa trực tiếp bằng nước hoặc chất tiệt trùng sau mỗi ca làm việc.
  • Chịu nhiệt tốt: Hoạt động bền bỉ cả trong kho cấp đông (nhiệt độ âm) lẫn lò sấy nhiệt độ cao.
• Nhược điểm: Giá thành vật liệu cao nhất trong các loại; đòi hỏi kỹ thuật hàn TIG tay nghề cao để đảm bảo mối hàn không bị đen, rỗ.
• Ứng dụng tối ưu: Ngành chế biến thủy hải sản, giết mổ gia súc, sản xuất thực phẩm, nước giải khát, hóa mỹ phẩm, và môi trường ngập nước.



Bảng so sánh các loại khung băng tải phổ biến

Dưới đây là bảng so sánh nhanh giúp bạn dễ dàng đối chiếu và đưa ra lựa chọn vật liệu làm khung băng tải tối ưu nhất cho dự án của mình:


Tiêu chí	Khung Nhôm Định Hình	Khung Thép Sơn Tĩnh Điện	Khung Inox (304)
Độ bền cơ học & Chịu tải	Trung bình (Phù hợp hàng nhẹ đến vừa)	Rất cao (Chịu tải trọng nặng, va đập tốt)	Cao (Chịu lực tốt, kết cấu vững chắc)
Khả năng chống ăn mòn	Tốt (Không bị rỉ sét trong điều kiện thường)	Kém (Dễ hoen rỉ nếu trầy xước lớp sơn)	Xuất sắc (Kháng hóa chất, nước biển, axit)
Tính linh hoạt (Tháo lắp)	Rất cao (Lắp ghép bằng ke góc, dễ thay đổi kết cấu)	Thấp (Kết cấu hàn cố định, khó chỉnh sửa)	Thấp (Kết cấu hàn cố định, khó chỉnh sửa)
Trọng lượng hệ thống	Siêu nhẹ (Dễ di chuyển, lắp đặt trên cao)	Nặng (Cồng kềnh, tốn nhiều công sức di chuyển)	Nặng (Chắc chắn nhưng khó di chuyển)
Tiêu chuẩn vệ sinh (Phòng sạch)	Đạt chuẩn (Không bám bụi, thẩm mỹ cao)	Không đạt (Có nguy cơ bong tróc sơn)	Tối ưu nhất (Dễ tiệt trùng, đạt chuẩn HACCP/FDA)
Chi phí đầu tư	Khá cao	Tối ưu nhất (Rẻ nhất)	Cao nhất
Ứng dụng điển hình	Lắp ráp điện tử, dược phẩm, đóng gói nhẹ	Kho bãi, logistics, bao bì, khai khoáng	Chế biến thủy hải sản, thực phẩm, hóa chất



Tiêu chí lựa chọn khung băng tải phù hợp cho doanh nghiệp

Để tối ưu hóa chi phí đầu tư ban đầu và tránh các rủi ro kỹ thuật trong quá trình vận hành, doanh nghiệp cần dựa vào 4 tiêu chí cốt lõi sau đây khi lựa chọn khung băng tải:


1. Tải trọng và đặc điểm của hàng hóa

Đây là yếu tố tiên quyết quyết định độ dày và kết cấu của khung sườn:

• Hàng hóa siêu nhẹ đến trung bình (< 50kg): Các mặt hàng như linh kiện điện tử, hộp thuốc, chai nước, quần áo... chỉ cần hệ khung nhôm định hình hoặc khung thép mỏng chấn dập để tiết kiệm chi phí và tăng tính thẩm mỹ.
• Hàng hóa nặng đến siêu nặng (> 50kg đến hàng tấn): Bao xi măng, khoáng sản, pallet hàng, thùng gỗ lớn... bắt buộc phải sử dụng khung thép hình (Thép U, I, H) hoặc thép hộp dày dặn để đảm bảo khung không bị võng hay vặn xoắn dưới áp lực lớn.



2. Môi trường làm việc của nhà xưởng

Môi trường xung quanh ảnh hưởng trực tiếp đến tuổi thọ của vật liệu làm khung:

• Môi trường khô ráo, phòng lạnh thông thường: Khung thép sơn tĩnh điện hoặc nhôm định hình là lựa chọn tối ưu, vừa bền vừa kinh tế.
• Môi trường ẩm ướt, tiếp xúc hóa chất, muối biển: (Ví dụ: nhà máy chế biến thủy hải sản, nước mắm, hóa mỹ phẩm). Bắt buộc phải dùng khung Inox 304 để chống ăn mòn và gỉ sét.
• Môi trường nhiệt độ cao (Lò sấy, lò nướng): Cần kết cấu khung inox hoặc thép chịu nhiệt đặc biệt để không bị biến dạng nhiệt.



3. Yêu cầu về thiết kế và không gian lắp đặt

Mỗi layout nhà xưởng sẽ đòi hỏi một kết cấu khung thích ứng linh hoạt:

• Không gian cố định, cần độ đầm chắc: Phù hợp với khung thép hoặc inox hàn cố định.
• Không gian linh hoạt, thường xuyên thay đổi quy trình: Nên chọn khung nhôm định hình vì khả năng tháo lắp, nối dài hoặc gá thêm phụ kiện (đèn LED, bảng chỉ dẫn, ổ cắm) bằng các khớp nối module cực kỳ dễ dàng.
• Cần di chuyển giữa các kho bãi: Khung phải có kết cấu chân đỡ tích hợp bánh xe chịu lực và hệ thống khóa hãm an toàn.



4. Ngân sách đầu tư và vòng đời dự án

Doanh nghiệp cần cân đối giữa chi phí mua mới và chi phí bảo dưỡng trong tương lai:

• Dự án ngắn hạn / Ngân sách hạn hẹp: Khung thép sơn tĩnh điện mang lại khả năng thu hồi vốn nhanh nhất nhờ giá thành rẻ.
• Dự án dài hạn / Yêu cầu tiêu chuẩn khắt khe: Dù khung nhôm hay inox có giá thành cao hơn từ 1.5 đến 3 lần so với thép, nhưng chúng giúp doanh nghiệp tiết kiệm hàng chục triệu đồng chi phí sơn sửa, bảo dưỡng định kỳ và loại bỏ nguy cơ gián đoạn sản xuất do hư hỏng.



Phân loại khung băng tải theo thiết kế và ứng dụng

Để tối ưu hóa không gian nhà xưởng và đáp ứng chính xác hình thái của từng loại hàng hóa, khung băng tải được thiết kế với rất nhiều kiểu dáng và tính năng khác nhau. Về cơ bản, chúng được chia làm 2 nhóm phân loại chính:


1. Phân loại theo Biên dạng và Thiết kế hình học

Biên dạng của khung quyết định hướng di chuyển của dòng sản phẩm trong nhà xưởng.

• Khung băng tải thẳng:
  • Đặc điểm: Là thiết kế phổ biến và đơn giản nhất, hệ thống khung chạy theo một đường thẳng cố định trên mặt phẳng.
  • Ứng dụng: Dùng trong các dây chuyền lắp ráp linh kiện, đóng gói thùng carton, hoặc vận chuyển hàng hóa giữa hai điểm thẳng hàng.
• Khung băng tải nghiêng:
  • Đặc điểm: Khung được thiết kế với các góc nghiêng (thường từ 10° đến 45°). Khung phải được gia công gia cường để chịu lực trọng trường tốt hơn, thường đi kèm các gá đỡ động cơ có phanh chống trượt.
  • Ứng dụng: Vận chuyển hàng hóa từ tầng thấp lên tầng cao (hoặc ngược lại), cấp liệu vào bồn chứa, chuyển hàng từ kho lên thùng xe tải.
• Khung băng tải cong:
  • Đặc điểm: Khung được uốn cong theo các góc tiêu chuẩn như 45°, 90°, 135°, hoặc 180°. Thiết kế này đòi hỏi kỹ thuật cơ khí chính xác cao để đảm bảo dây băng hoặc con lăn không bị trượt khỏi quỹ đạo khi bo cua.
  • Ứng dụng: Giúp chuyển hướng dòng sản phẩm, tối ưu hóa các góc chết trong nhà xưởng, kết nối các dây chuyền sản xuất lại với nhau.
• Khung băng tải xoắn ốc:
  • Đặc điểm: Thiết kế khung dạng mô hình dòng xoáy đứng, giúp tiết kiệm diện tích sàn tối đa khi cần vận chuyển hàng theo chiều thẳng đứng.
  • Ứng dụng: Phổ biến trong các nhà máy sản xuất nước giải khát, thực phẩm đóng hộp, hoặc các kho thương mại điện tử nhiều tầng.



2. Phân loại theo tính năng và khả năng cơ động

Tùy thuộc vào yêu cầu về tính linh hoạt trong sản xuất, khung băng tải được chia thành:

• Khung băng tải cố định:
  • Đặc điểm: Chân kết cấu được bắt vít nở cố định trực tiếp xuống sàn nhà xưởng. Cực kỳ vững chắc, chống rung lắc tối đa và chịu được tải trọng nặng.
  • Ứng dụng: Phù hợp cho các dây chuyền sản xuất cố định, lâu dài như nhà máy xi măng, nhiệt điện, lắp ráp ô tô.
• Khung băng tải di động:
  • Đặc điểm: Hệ thống chân đỡ được tích hợp thêm các bánh xe chịu lực (có khóa hãm phanh). Khung thường làm bằng nhôm định hình hoặc thép ống nhẹ để dễ di chuyển.
  • Ứng dụng: Dùng trong các kho bãi cần thay đổi vị trí bốc xếp liên tục, hoặc các phân xưởng có quy trình sản xuất linh hoạt.
• Khung băng tải nâng hạ:
  • Đặc điểm: Là loại khung thông minh, tích hợp hệ thống xi-lanh thủy lực, trục vít me hoặc tời quay giúp thay đổi chiều cao và góc nghiêng của khung một cách dễ dàng.
  • Ứng dụng: Chuyên dùng để nâng hàng lên thùng xe container, xe tải với các kích cỡ chiều cao khác nhau.
• Khung băng tải xếp linh hoạt:
  • Đặc điểm: Khung có kết cấu dạng khớp thanh giằng (như hình kéo cắt). Có thể kéo dài ra, thu ngắn lại hoặc uốn cong tùy ý.
  • Ứng dụng: Sử dụng tại các bến bãi logistics, hỗ trợ công nhân đưa hàng sâu vào bên trong lòng thùng xe tải rồi thu gọn lại khi hoàn thành.



- Bảng so sánh nhanh các loại khung phổ biến:



Tiêu chí	Khung Thẳng Cố Định	Khung Nghiêng Nâng Hạ	Khung Cong 90°/180°
Độ phức tạp cơ khí	Thấp (Dễ chế tạo)	Trung bình - Cao	Cao (Yêu cầu độ chính xác)
Tải trọng tối ưu	Từ nhẹ đến rất nặng	Trung bình	Trung bình nhẹ
Chi phí đầu tư	Tiết kiệm nhất	Trung bình	Khá cao
Mục đích cốt lõi	Vận chuyển cơ bản	Thay đổi độ cao	Chuyển hướng, tiết kiệm diện tích



Tiêu chuẩn kỹ thuật khi thiết kế và gia công khung băng tải

Một khung băng tải đạt chuẩn không chỉ dừng lại ở việc "đứng vững", mà phải đáp ứng các tiêu chuẩn khắt khe về cơ học, độ chính xác hình học và an toàn lao động. Dưới đây là các tiêu chuẩn cốt lõi khi thiết kế và gia công:


1. Tiêu chuẩn về độ phẳng, độ song song và đồng tâm

Đây là tiêu chuẩn kỹ thuật quan trọng nhất. Nếu khung bị vặn xoắn hoặc lệch tâm, hệ thống sẽ gặp sự cố ngay lập tức khi vận hành.

• Độ song song của hai thanh sườn: Hai thanh khung chính chạy dọc băng tải phải đảm bảo song song tuyệt đối. Khoảng cách giữa hai thanh tại mọi điểm không được sai lệch quá ±1mm.
• Độ đồng tâm của các trục lô (Rulo): Vị trí bắt gối đỡ con lăn chủ động và bị động ở hai đầu khung phải đối xứng và vuông góc với tâm dọc của khung. Nếu lệch, dây băng tải sẽ bị chạy vẹo sang một bên (lệch belt), gây mòn mép dây và kẹt động cơ.
• Độ phẳng mặt lưng: Bề mặt đỡ con lăn hoặc đỡ tấm trượt (slide bed) phải phẳng, không bị võng.



2. Tiêu chuẩn về khả năng chịu tải (Tải trọng Động và Tĩnh)

Khung băng tải phải được tính toán độ dày và kết cấu chịu lực dựa trên tổng khối lượng hàng hóa cần vận chuyển.

• Độ dày vật liệu:
  • Hàng nhẹ (dưới 10kg): Thường dùng nhôm định hình hoặc thép/inox dày 1.5mm−2mm.
  • Hàng trung bình đến nặng (thùng hàng, bao tải từ 20kg - 50kg): Khung thép/inox dày 2.5mm−4mm.
  • Hàng siêu nặng (khai khoáng, đá, xi măng): Thường dùng thép hình I, U, H có độ dày lớn.
• Hệ số an toàn (SF - Safety Factor): Khi thiết kế trên các phần mềm như SolidWorks hay Autodesk Inventor, khung phải được tính toán mô-men uốn và ứng suất bền với hệ số an toàn tối thiểu từ 1.5 đến 2.0 so với tải trọng thực tế để phòng trường hợp hàng hóa bị quá tải hoặc rơi tự do xuống băng tải.



3. Tiêu chuẩn về công nghệ gia công và mối hàn

Chất lượng gia công thô quyết định tuổi thọ lâu dài của khung.

• Cắt và chấn dập CNC: Khung thép hoặc inox nên được cắt bằng máy Laser CNC để đảm bảo các lỗ bắt ốc, rãnh tăng đưa con lăn chính xác đến từng micromet. Việc chấn dập định hình phải đều góc, không bị nứt nẻ ở góc uốn.
• Tiêu chuẩn mối hàn:
  • Các mối hàn kết cấu (chân đỡ, thanh giằng) phải được hàn ngấu, không bị rỗ khí hoặc ngậm xỉ.
  • Đối với khung Inox ngành thực phẩm: Mối hàn phải được đánh bóng, mài phẳng và xử lý tẩy mối hàn bằng hóa chất chuyên dụng để đạt tiêu chuẩn vệ sinh an toàn thực phẩm (không tạo khe hở cho vi khuẩn trú ngụ).
• Xử lý bề mặt: Khung thép phải được làm sạch bề mặt (phun cát hoặc tẩy axit) trước khi sơn tĩnh điện hoặc mạ kẽm nóng để tránh bong tróc sơn sau một thời gian ngắn sử dụng.



4. Tiêu chuẩn an toàn lao động

Khung băng tải là nơi tiếp xúc gần với công nhân vận hành, vì vậy độ an toàn phải đặt lên hàng đầu.

• Bao kín các góc sắc nhọn: Tất cả các góc cạnh của khung sau khi cắt chấn phải được mài bo tròn (R≥2mm) hoặc bọc nhựa bảo vệ để tránh gây sát thương cho nhân công.
• Gá che an toàn: Khung thiết kế phải có vị trí lắp các tấm ốp che kín các bộ phận chuyển động nguy hiểm như nhông xích, dây curoa, và các trục rulo quay ở hai đầu.
• Hệ thống tiếp địa: Đối với khung băng tải nhôm định hình hoặc khung thép trong môi trường linh kiện điện tử, khung phải có điểm đấu nối dây tiếp địa để triệt tiêu hiện tượng tĩnh điện (ESD) sinh ra do ma sát giữa dây băng và mặt khung.



- Tóm tắt checklist kiểm tra khung băng tải khi nghiệm thu:

1. Kiểm tra bằng thước nivo (thước thủy): Khung cân bằng, không bị nghiêng lệch.
2. Kiểm tra độ rung: Bật thử động cơ ở tốc độ cao nhất, khung không được có hiện tượng rung lắc hay phát ra tiếng kêu cạch cạch tại các mối nối.
3. Kiểm tra nước sơn/bề mặt: Sơn đều màu, không bong tróc; Inox sáng bóng, không còn vết ố hàn đen.
4. Kiểm tra độ tăng đưa: Các rãnh tăng sụt rulo phải trơn tru, dễ dàng căn chỉnh bằng tay hoặc cờ-lê.


Kết luận

Có thể khẳng định, khung băng tải chính là nền tảng vững chắc quyết định sự thành bại và tính ổn định của toàn bộ hệ thống truyền động công nghiệp. Việc hiểu rõ cấu tạo, đặc tính của từng loại vật liệu (thép, nhôm định hình, inox) không chỉ giúp hệ thống vận hành trơn tru, không lỗi lệch dây, mà còn là giải pháp thông minh giúp doanh nghiệp tiết kiệm hàng chục triệu đồng chi phí bảo dưỡng, sửa chữa và tránh rủi ro gián đoạn sản xuất trong tương lai. Đầu tư một bộ khung chuẩn kỹ thuật ngay từ đầu chính là bước đi bền vững cho mọi dây chuyền tự động hóa.
