Bản vẽ băng tải: Ký hiệu, phần mềm và quy trình thiết kế chuẩn

Bản vẽ băng tải là tập hợp các tài liệu kỹ thuật thể hiện hình dáng, kích thước, cấu trúc, vật liệu và nguyên lý hoạt động của một hệ thống băng tải (băng tải con lăn, băng tải xích, băng tải cao su,...).
Bản vẽ này được biểu diễn dưới dạng các hình chiếu (đứng, bằng, cạnh), hình cắt, và hình chiếu trục đo (3D) tuân theo các tiêu chuẩn kỹ thuật nghiêm ngặt (như ISO, TCVN).





Bản vẽ băng tải là tài liệu kỹ thuật cốt lõi trong toàn bộ vòng đời của một hệ thống băng tải, từ giai đoạn thiết kế, chế tạo đến lắp đặt, vận hành và bảo trì. Một bộ bản vẽ đầy đủ, chính xác không chỉ giúp các bên liên quan hiểu rõ yêu cầu kỹ thuật mà còn góp phần đảm bảo chất lượng, tiến độ và hiệu quả của dự án.



Trong ngành cơ khí và thiết kế hệ thống logistics, bản vẽ băng tải là tài liệu kỹ thuật quan trọng nhất để chuyển đổi từ ý tưởng thiết kế thành sản phẩm thực tế. Tùy thuộc vào giai đoạn dự án và mục đích sử dụng (báo giá, chế tạo, hay lắp đặt), người ta chia bản vẽ băng tải thành các loại phổ biến sau:

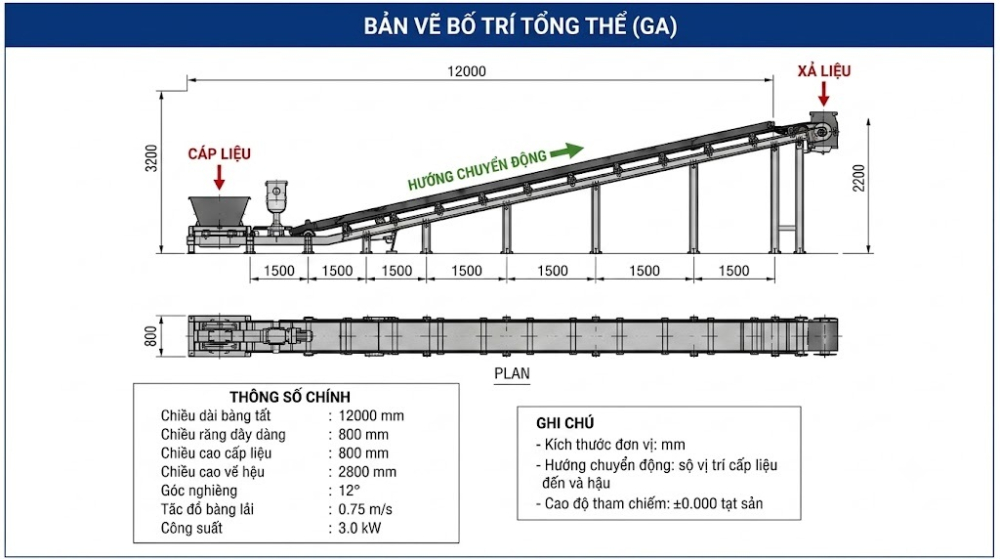

Đây là bản vẽ quan trọng nhất ở giai đoạn đầu của dự án, cung cấp một cái nhìn toàn diện về toàn bộ hệ thống băng tải trong không gian lắp đặt.

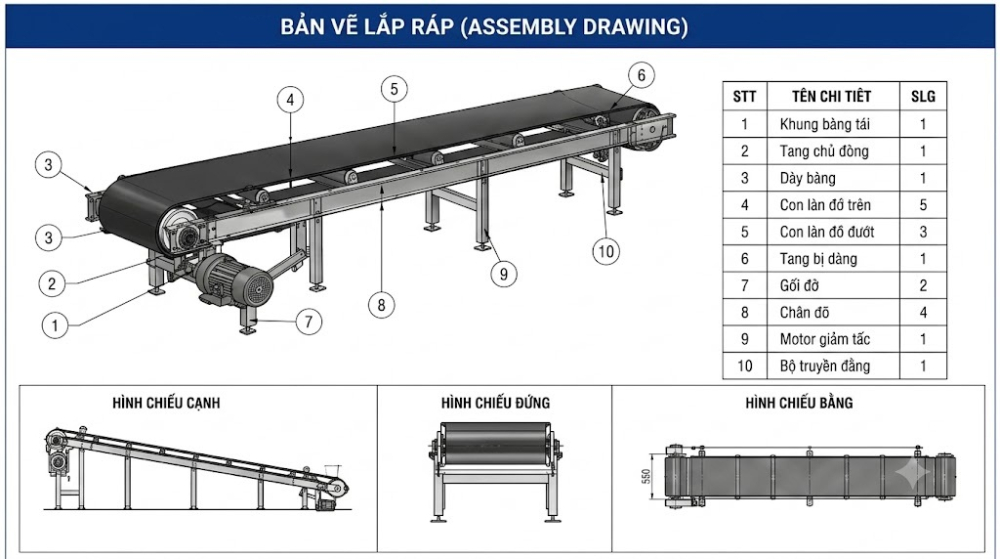

Khi phương án GA đã được duyệt, kỹ sư sẽ triển khai bản vẽ lắp ráp cho từng cụm mô-đun lớn của băng tải.

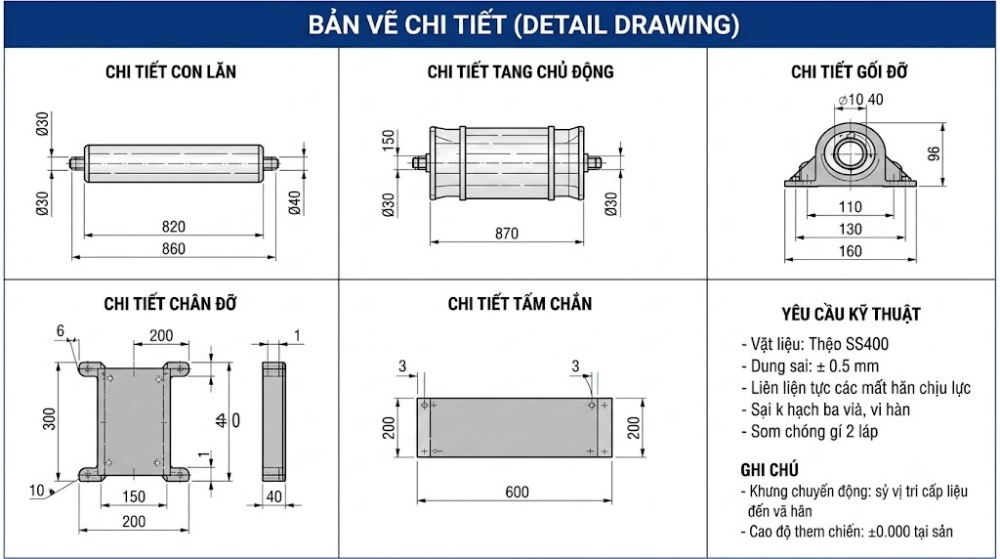

Đây là bản vẽ "sát sườn" nhất với xưởng cơ khí. Mỗi chi tiết cấu thành nên băng tải (trừ linh kiện mua sẵn) đều phải có một bản vẽ chi tiết riêng.

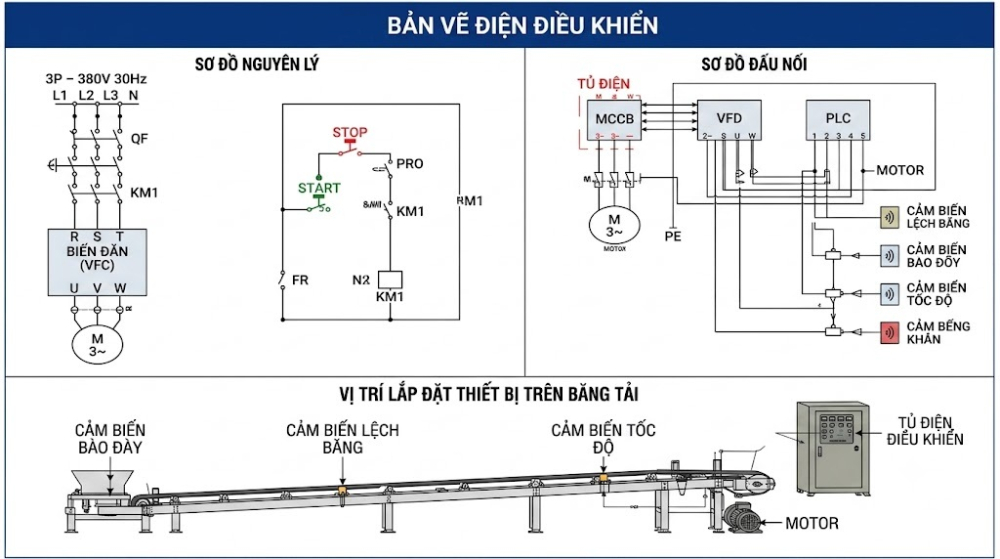

Một hệ thống băng tải không thể chạy nếu thiếu hệ thống điện và tự động hóa. Bản vẽ này thuộc chuyên ngành Điện - Tự động hóa.





Loại bản vẽ này thường áp dụng cho các hệ thống băng tải lớn trong nhà máy xi măng, khai thác khoáng sản, nhiệt điện hoặc kho bãi logistics thông minh (gồm hàng chục băng tải kết hợp với nhau).



Loại bản vẽ	Ai là người sử dụng chính?	Định dạng phổ biến	Mục đích cốt lõi
Bản vẽ GA (Tổng thể)	Khách hàng, Quản lý dự án	2D CAD (DWG), PDF	Xem kích thước tổng, quy hoạch vị trí
Bản vẽ Lắp ráp	Thợ lắp ráp, Giám sát thi công	2D/3D CAD	Xem cách ráp các chi tiết và số lượng vật tư
Bản vẽ Chi tiết	Thợ gia công cơ khí (Tiện, Hàn...)	2D CAD	Gia công chính xác từng thớ thép, trục lô
Bản vẽ Điện	Thợ điện, Kỹ sư tự động hóa	Eplan, CAD	Đấu tủ điện, lập trình chạy dừng, bảo vệ an toàn



Nội dung cơ bản trên bản vẽ băng tải

Một bản vẽ kỹ thuật băng tải là tài liệu quan trọng nhất để phục vụ cho việc gia công, chế tạo, lắp ráp và bảo trì. Để đọc hiểu hoặc thiết kế một bản vẽ băng tải tiêu chuẩn, bạn cần nắm rõ 4 nhóm nội dung cơ bản sau đây:


1. Các hình biểu diễn chính (Khung nhìn)

Đây là phần trực quan nhất của bản vẽ, thể hiện hình dáng và kết cấu của hệ thống băng tải qua các góc nhìn khác nhau:

• Hình chiếu đứng: Thể hiện chiều dài tổng thể, chiều cao, góc nghiêng (nếu có), vị trí của các chân đỡ và cách bố trí các cụm con lăn.
• Hình chiếu bằng: Thể hiện chiều rộng của băng tải, độ rộng khổ dây đai (băng cassette), và cách bố trí động cơ (bên trái, bên phải hay bên dưới).
• Hình chiếu cạnh / Cắt ngang: Thể hiện kết cấu khung sườn (thép hình, nhôm định hình), vị trí đỡ dây băng và các tấm dẫn hướng (bằng side).
• Hình chiếu phối cảnh: Thường được đặt ở góc bản vẽ giúp người đọc dễ dàng hình dung tổng thể hệ thống trong không gian thực tế.



2. Kích thước và thông số kỹ thuật cốt lõi

Một bản vẽ chế tạo bắt buộc phải có đầy đủ các kích thước sau để công nhân có thể cắt phôi và lắp ráp:


Nhóm kích thước	Chi tiết cụ thể
Kích thước bao (Tổng thể)	Chiều dài tổng (L), Chiều rộng tổng (W), Chiều cao tổng (H).
Kích thước công nghệ	Khổ rộng dây băng (Belt width), khoảng cách giữa tâm 2 quả lô
Kích thước lắp đặt	Khoảng cách giữa các chân đỡ, vị trí bắt bu lông xuống nền nhà xưởng.
Thông số vận hành	Tốc độ băng tải (m/min), tải trọng tối đa (kg/m), công suất động cơ (kW).



3. Danh mục vật tư & Kết cấu chi tiết (Bill of Materials - BOM)

Bảng liệt kê này thường nằm ngay trên khung tên, chỉ rõ "băng tải này được cấu thành từ những gì". Nó bao gồm:

• Khung băng tải: Thép sơn tĩnh điện, inox, hoặc nhôm định hình.
• Dây băng tải (Belt): Loại dây (PVC, PU, cao su, xích tấm, lưới inox) và độ dày.
• Cụm chủ động & bị động: Đường kính quả lô lực (Drive pulley) và quả lô cong (Tail pulley).
• Hệ thống con lăn: Con lăn đỡ mặt trên (mang tải) và con lăn đỡ mặt dưới (về).
• Hệ thống truyền động: Động cơ giảm tốc, xích tải hoặc dây đai truyền động, gối đỡ vòng bi (Bearing).



4. Yêu cầu kỹ thuật và Khung tên (Title Block)

Đây là phần chữ viết ghi chú các tiêu chuẩn chất lượng không thể thể hiện bằng hình vẽ:

• Yêu cầu kỹ thuật: * Độ căng của dây băng và phương pháp căn chỉnh chống lệch băng.
  • Yêu cầu về mối hàn (tiêu chuẩn hàn, xử lý bề mặt sau hàn).
  • Quy trình sơn phủ (sơn chống gỉ, màu sơn theo chuẩn RAL).
• Khung tên bản vẽ: Chứa thông tin về tên bản vẽ (Ví dụ: Băng tải PVC L2000xW500), tỷ lệ bản vẽ, người thiết kế, người duyệt, ngày lập và ký hiệu mã bản vẽ để quản lý.



Các ký hiệu thường gặp trên bản vẽ băng tải

Để đọc và hiểu chính xác bản vẽ băng tải, kỹ sư thiết kế, kỹ thuật viên chế tạo và nhân viên lắp đặt cần nắm rõ các ký hiệu kỹ thuật được sử dụng trên bản vẽ. Các ký hiệu này giúp truyền đạt thông tin một cách ngắn gọn, thống nhất và tuân thủ các tiêu chuẩn cơ khí quốc tế.

1. Ký hiệu kích thước

Dùng để xác định quy cách, độ lớn của khung sườn, tang cuốn, con lăn...

• mm (Millimeter): Đơn vị đo tiêu chuẩn trong bản vẽ cơ khí băng tải. Thông thường, trên bản vẽ người ta mặc định đơn vị là mm và sẽ không ghi chữ "mm" sau con số (Ví dụ ghi 1200 hiểu là 1200 mm).
• m (Meter): Thường chỉ dùng cho kích thước tổng thể chiều dài băng tải (ví dụ trên bản vẽ tuyến, bản vẽ layout tổng thể).
• Ø (Đường kính): Dùng cho các chi tiết tròn xoay như đường kính trục, đường kính ngoài của tang (pulley), đường kính con lăn (ví dụ: Ø108, Øt219).
• R (Bán kính): Thường dùng cho các góc bo của tấm vách phễu, bán kính uốn của thanh định hình hoặc góc lượn của chi tiết gia công.

2. Ký hiệu hàn

Khung kết cấu của băng tải (chân đỡ, sườn băng) chủ yếu được liên kết bằng phương pháp hàn. Trên bản vẽ, chúng được biểu diễn qua mũi tên chỉ vào mối hàn và các ký hiệu:

• Hàn góc: Ký hiệu bằng hình tam giác vuông (△). Thường đi kèm chữ số chỉ chiều cao chân mối hàn a hoặc z (Ví dụ: △5 nghĩa là hàn góc chân 5 mm).
• Hàn giáp mối: Dùng khi nối hai đầu tấm kim loại lại với nhau (như nối vách phễu, nối mặt bích). Ký hiệu tùy thuộc vào kiểu vát mép: Hình chữ V, chữ U, hoặc hai vạch thẳng song song || (hàn phẳng không vát).
• Hàn liên tục: Ký hiệu đường hàn kéo dài hết chiều dài tiếp xúc, không có thêm ký hiệu khoảng cách.
• Hàn gián đoạn: Ký hiệu có thêm các thông số dạng n x l(e) (với n là số đoạn hàn, l là chiều dài đoạn hàn, e là khoảng cách giữa các đoạn). Giúp chống biến dạng nhiệt cho khung băng tải.

3. Ký hiệu dung sai

Để đảm bảo các chi tiết như vòng bi, trục tang, gối đỡ có thể lắp ráp khít với nhau và băng tải vận hành êm, không bị lệch băng.

- Dung sai kích thước:

• Dung sai lắp ghép: Ký hiệu bằng chữ và số (Ví dụ: trục tang ghi Ø50h7, lỗ sơ mi ghi Ø50H7).
• Dung sai khoảng cách: Ký hiệu bằng số cộng trừ trực tiếp (Ví dụ: 1500^±2).

- Dung sai hình học: Nằm trong các ô chữ nhật chia khung:

• Độ song song (∥): Rất quan trọng khi lắp 2 con lăn hoặc 2 tang ở đầu và đuôi, nếu không song song băng tải sẽ bị chạy lệch sang một bên.
• Độ vuông góc (⊥): Giữa trục tang và vách khung sườn băng tải.
• Độ đồng tâm (????): Giữa ngõng trục lắp vòng bi và thân tang cuốn.

4. Ký hiệu vật liệu

Xác định mác thép/vật liệu để chế tạo các bộ phận tùy theo môi trường làm việc (băng tải chạy than, lúa gạo, hay hóa chất).

• SS400: Thép cacbon thông thường (tiêu chuẩn JIS của Nhật). Thường dùng làm kết cấu khung sườn, chân đỡ, cánh phễu của băng tải thông thường vì chi phí rẻ, dễ hàn.
• SUS304 (Inox 304): Thép không gỉ Austenitic. Chống ăn mòn tốt, thường dùng làm khung băng tải, phễu chứa trong ngành thực phẩm, dược phẩm hoặc thủy hải sản để đảm bảo vệ sinh.
• SUS316 (Inox 316): Chống ăn mòn và kháng hóa chất cao hơn SUS304. Thường dùng trong môi trường băng tải tiếp xúc với muối, axit, hóa chất mạnh.
• A36: Thép kết cấu cacbon (tiêu chuẩn ASTM của Mỹ), tương đương với SS400, thường dùng cho các dự án thiết kế theo tiêu chuẩn Âu Mỹ.
• Aluminum (Nhôm): Thường dùng nhôm định hình (Aluminium Profile) để làm khung cho các loại băng tải PVC cỡ nhỏ, băng tải linh kiện điện tử vì nhẹ, thẩm mỹ cao và dễ tháo lắp mà không cần hàn.



Quy trình thiết kế bản vẽ băng tải kỹ thuật chuẩn

Thiết kế bản vẽ băng tải là một quá trình kỹ thuật bao gồm nhiều bước từ thu thập yêu cầu, tính toán thông số, xây dựng mô hình 3D đến xuất bản vẽ chế tạo và kiểm tra kỹ thuật. Một quy trình thiết kế bài bản không chỉ giúp hệ thống vận hành hiệu quả mà còn giảm thiểu sai sót trong sản xuất, lắp đặt và bảo trì sau này.

1. Thu thập yêu cầu kỹ thuật

• Vật liệu: Loại hàng (rời/kiện), kích thước, khối lượng riêng, tính chất (nhiệt độ, độ mài mòn).
• Năng suất: Tấn/giờ (hàng rời) hoặc Sản phẩm/giờ (hàng kiện).
• Không gian & Môi trường: Chiều dài, độ cao, góc nghiêng, vị trí lắp đặt và các tiêu chuẩn môi trường (FDA, chống gỉ, chống cháy nổ).

2. Tính toán thông số cơ bản

• Kích thước & Tốc độ: Xác định chiều rộng băng (B) và vận tốc (v) để đáp ứng đủ năng suất.
• Công suất: Tính tổng lực cản để chọn Động cơ + Hộp giảm tốc (nhân hệ số dự phòng 1.15 ÷ 1.3).
• Kết cấu: Tính độ bền, độ võng để chọn biên dạng khung (Thép U, I, Chấn hình hoặc Nhôm định hình).

3. Thiết kế mô hình 3D

• Phần mềm: Phổ biến nhất là SolidWorks, Autodesk Inventor (hoặc Creo, CATIA cho dự án lớn).
• Cách dựng: Tạo khung xương layout --> Thiết kế các cụm chi tiết (Sub-assembly: đầu băng, đuôi băng, chân đỡ) --> Lắp ráp tổng thể và chèn linh kiện tiêu chuẩn (vòng bi, bu-lông).

4. Xuất bản vẽ kỹ thuật 2D

• Bản vẽ tổng thể: Thể hiện kích thước phủ bì, vị trí lắp đặt và bảng kê thiết bị (BOM).
• Bản vẽ lắp: Hướng dẫn thợ cơ khí cách lắp ghép các cụm, quy định dung sai lắp ghép.
• Bản vẽ chi tiết: Chi tiết từng vách khung, trục, con lăn... đi kèm kích thước, dung sai, độ nhám để đem đi gia công (cắt, chấn, tiện, hàn).

5. Kiểm tra và phê duyệt

• Kích thước: Kiểm tra độ đồng tâm lỗ bu-lông, chuỗi kích thước và hành trình của cơ cấu căng băng.
• Tính công nghệ: Đảm bảo xưởng có thể chế tạo được, dễ tháo lắp để bảo trì/thay thế dây băng.
• An toàn: Đầy đủ máng che xích/tang trống, bố trí nút dừng khẩn cấp (E-stop) đúng vị trí quy chuẩn.

Phê duyệt: Bản vẽ đạt các tiêu chí trên sẽ được ký duyệt và chuyển xuống phân xưởng để sản xuất.


Các phần mềm thiết kế bản vẽ băng tải phổ biến

Trong ngành chế tạo máy và hệ thống logistics tại Việt Nam, các kỹ sư thường sử dụng các phần mềm chuyên dụng dưới đây để thiết kế bản vẽ băng tải, chia theo từng mục đích cụ thể:

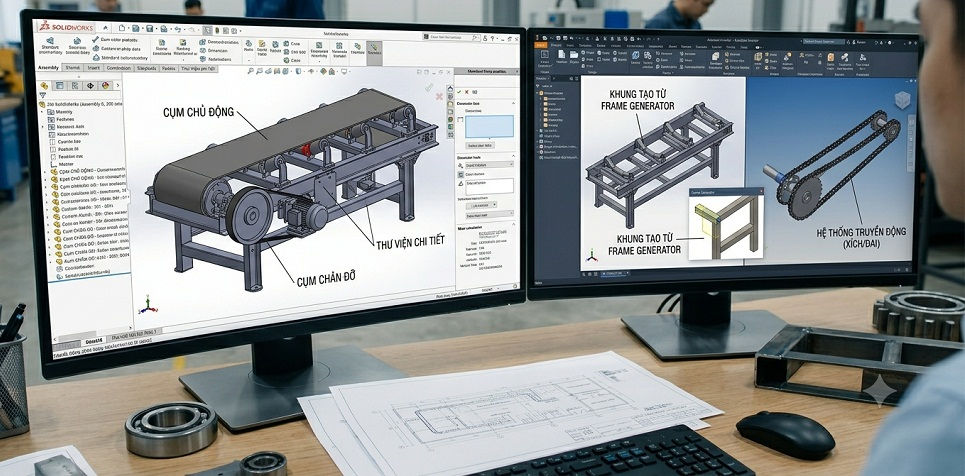

1. Phần mềm thiết kế 3D Parametric (Phổ biến nhất)

Đây là nhóm phần mềm cốt lõi, giúp dựng mô hình 3D, tính toán khối lượng, kiểm tra va chạm và xuất bản vẽ 2D để gia công.

- SolidWorks:

• Đặc điểm: Là phần mềm "quốc dân" trong ngành cơ khí Việt Nam. Rất mạnh về thiết kế dạng tham số (parametric), quản lý các cụm lắp ráp (Assembly) từ vài trăm đến vài nghìn chi tiết như khung băng tải, cụm con lăn, tang trống.
• Ưu điểm: Thư viện chi tiết tiêu chuẩn (bu-lông, vòng bi, gối đỡ) cực kỳ phong phú; giao diện trực quan, dễ học; cộng đồng hỗ trợ lớn và nhiều tài liệu chia sẻ bản vẽ băng tải mẫu.

-  Autodesk Inventor:

• Đặc điểm: Đối thủ cạnh tranh trực tiếp với SolidWorks, thuộc hệ sinh thái của Autodesk.
• Ưu điểm: Tích hợp rất tốt với AutoCAD (2D). Có các công cụ chuyên dụng như Frame Generator (giúp dựng khung thép hộp, thép U của băng tải cực nhanh từ đường sketch) và công cụ thiết kế hệ thống truyền động (xích, đai, bánh răng) rất mạnh.

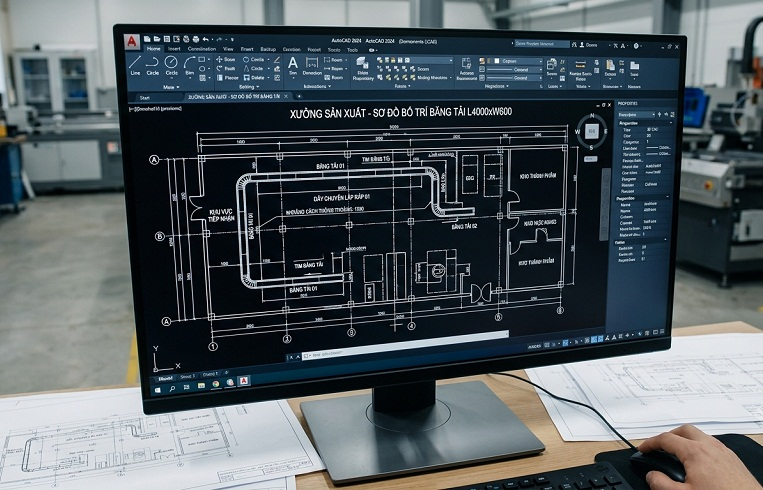

2. Phần mềm thiết kế 2D và Quy hoạch mặt bằng (Layout)

-  AutoCAD:

• Đặc điểm: Phần mềm thiết kế 2D kinh điển.
• Ưu điểm: Mặc dù ít ai dùng AutoCAD để dựng 3D băng tải, nhưng nó là công cụ bắt buộc để vẽ bản vẽ tổng thể (General Layout), quy hoạch vị trí đặt băng tải trong toàn bộ mặt bằng nhà xưởng. Các xưởng gia công nhỏ tại Việt Nam vẫn chuộng đọc bản vẽ bản xuất ra từ AutoCAD vì nhẹ và phổ biến.



3. Phần mềm cơ khí hạng nặng và Dự án lớn (Cao cấp)

Dành cho các hệ thống băng tải phức tạp, băng tải mỏ dài hàng cây số hoặc trong các dây chuyền lắp ráp ô tô, nhà máy thông minh.

• Creo Parametric (Pro/Engineer): Very mạnh về xử lý các cụm lắp ráp siêu lớn. Khả năng quản lý bề mặt và tính toán độ bền rất tốt. Thường dùng trong các doanh nghiệp FDI hoặc tập đoàn cơ khí lớn.
• CATIA: Thường được dùng nếu hệ thống băng tải đó nằm trong một dự án tích hợp lớn của ngành ô tô hoặc hàng không, nơi toàn bộ nhà máy được quản lý trên cùng một hệ sinh thái phần mềm.



4. Phần mềm tính toán và Tiện ích chuyên dụng (Add-on)

Bên cạnh phần mềm dựng hình, các kỹ sư thường dùng thêm các công cụ phụ trợ để tính toán công suất, lực căng băng trước khi vẽ:

• Helix Delta-T / Belt Analyst: Các phần mềm chuyên dụng trên thế giới dùng để tính toán động học băng tải (lực căng, công suất motor, chọn loại dây băng, tính toán chu kỳ khởi động).
• MITCalc: Bộ công cụ tính toán cơ khí (tích hợp được vào Excel, SolidWorks, Inventor) để tính nhanh thông số bộ truyền xích, đai, trục tang cho băng tải.



Tóm lại

Bản vẽ băng tải không chỉ là tài liệu kỹ thuật đơn thuần mà là ngôn ngữ cốt lõi kết nối ý tưởng của khách hàng với năng lực sản xuất thực tế. Tại Intech, một bộ bản vẽ chuẩn xác, được tối ưu hóa bằng các công nghệ phần mềm hiện đại chính là chìa khóa quyết định chất lượng, độ bền và sự vận hành êm ái của toàn bộ hệ thống.
