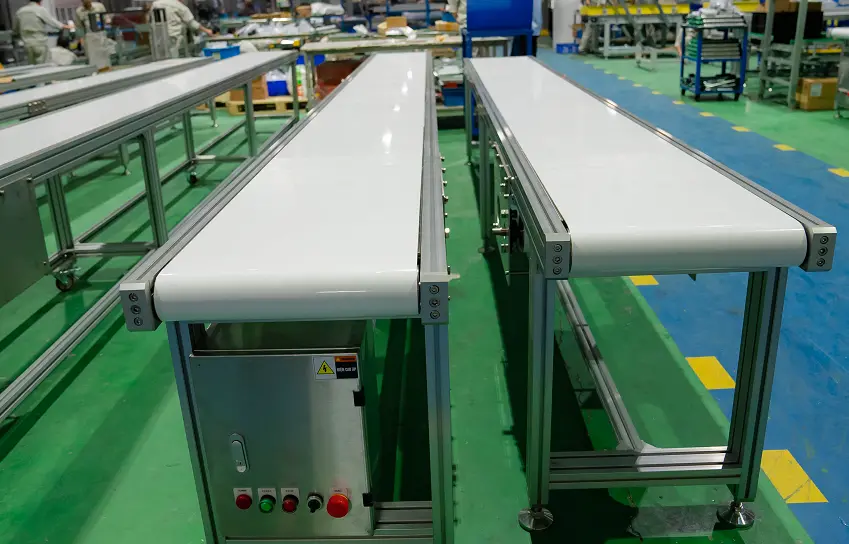

Các thông số kỹ thuật quan trọng khi thiết kế hoặc đặt mua băng tải là gì?

Để sở hữu một hệ thống băng tải hoàn hảo, kỹ sư thiết kế hoặc người mua hàng cần nắm rõ và cung cấp chính xác các thông số kỹ thuật cốt lõi dưới đây.


Nhóm 1: Thông số về đặc tính vật liệu vận chuyển

Đây là nhóm thông số quan trọng nhất đóng vai trò là "nền móng" cho toàn bộ quá trình tính toán thiết kế. Nếu xác định sai đặc tính vật liệu, hệ thống băng tải mua về có thể gặp tình trạng kẹt liệu, rách dây băng, rơi vãi hoặc tuổi thọ giảm nghiêm trọng chỉ sau một thời gian ngắn vận hành.


1. Loại vật liệu vận chuyển

Bạn cần xác định rõ vật liệu cần vận chuyển thuộc nhóm nào để lựa chọn chủng loại băng tải phù hợp:

• Vật liệu dạng hạt/rời: Cát, đá, xi măng, than, nông sản (lúa, ngô, cà phê)... Đối với nhóm này, cần chú ý đến độ góc cạnh, độ ẩm và khả năng bám dính của vật liệu.
• Vật liệu dạng kiện/thùng: Thùng carton, bao tải, pallet, giỏ hàng... Cần quan tâm đến độ phẳng của đáy bao bì để đảm bảo băng tải chạy êm, không bị lật.
• Sản phẩm rời đơn lẻ: Linh kiện điện tử, thực phẩm tươi sống (bánh kẹo, thịt, rau củ), chai lọ thủy tinh/nhựa...
• Đặc tính đặc biệt: Vật liệu có sắc nhọn, dễ vỡ (cần bề mặt êm ái, chống sốc), có tính ăn mòn hóa học, hay có nhiệt độ cao (đòi hỏi dây băng chịu nhiệt).



2. Kích thước vật liệu

Kích thước của vật liệu quyết định trực tiếp đến khổ rộng của băng tải và thiết kế các cơ cấu phụ trợ:

• Đối với vật liệu dạng rời: Cần xác định kích thước hạt lớn nhất (d_max) để tính toán chiều rộng băng tối thiểu, tránh tình trạng kẹt liệu ở phễu cấp hoặc thành chắn.
• Đối với vật liệu dạng kiện/thùng/sản phẩm: Cần ghi rõ chiều dài (L), chiều rộng (W), chiều cao (H) của đơn vị sản phẩm lớn nhất và nhỏ nhất. Khoảng cách giữa các sản phẩm trên băng tải cũng cần được ước lượng để tính toán tốc độ cho phù hợp.



3. Trọng lượng và tải trọng

Đây là thông số cốt lõi để kỹ sư tính toán lực kéo, công suất động cơ và độ bền của khung sườn:

• Tải trọng trên một mét tới (kg/m): Trọng lượng của vật liệu phân bổ đều trên mỗi mét chiều dài băng tải. Công thức này cực kỳ quan trọng đối với băng tải hạt rời hoặc dây chuyền chạy liên tục.
• Tải trọng trên một đơn vị sản phẩm (kg): Trọng lượng của một kiện hàng hoặc một sản phẩm nặng nhất đặt lên băng tải (áp dụng cho băng tải con lăn, băng tải PVC dạng bàn thao tác).
• Tổng tải trọng toàn hệ thống (Total Load): Tổng trọng lượng vật liệu nằm trên băng tải tại cùng một thời điểm.
• Lưu ý chuyên gia: Luôn phải tính toán hệ số an toàn (thường từ 1.2 đến 1.5) cho tải trọng để dự phòng các trường hợp dồn ứ hàng hóa hoặc công nhân đặt quá tải đột ngột.



Nhóm 2: Thông số hình học và không gian lắp đặt

Sau khi đã nắm rõ "vận chuyển cái gì" (Nhóm 1), bước tiếp theo là xác định "vận chuyển đi đâu và không gian ra sao". Nhóm thông số này quyết định trực tiếp đến bản vẽ thiết kế cơ khí, kích thước vật lý của băng tải và khả năng tích hợp suôn sẻ vào nhà xưởng hiện hữu.


1. Chiều dài băng tải (L - Length)

Là khoảng cách tâm giữa hai rulo chủ động và bị động, hoặc tổng chiều dài quãng đường mà vật liệu được vận chuyển.

Lưu ý thiết kế:

• Cần phân biệt rõ giữa chiều dài vận chuyển hiệu dụng và chiều dài tổng thể của khung máy.
• Với các hệ thống băng tải quá dài (trên 30 - 50m), việc thiết kế cần tính toán thêm các trạm truyền động trung gian hoặc chia nhỏ thành các tuyến nối tiếp để tránh hiện tượng quá tải lực kéo trên dây băng.



2. Chiều rộng bề mặt băng (W - Width)

Là bề rộng của khổ dây băng tải (ví dụ: B400$, B500, B600, B800,...) hoặc chiều rộng khổ làm việc hiệu dụng của mặt bàn con lăn.

Lưu ý thiết kế:

• Chiều rộng băng tải phải lớn hơn chiều rộng của sản phẩm tối thiểu từ 50mm đến 100mm (tùy thuộc vào tốc độ chạy và độ ổn định của hàng hóa) để tránh tình trạng sản phẩm bị xô lệch, va đập vào thành chắn hoặc rơi ra ngoài.
• Đối với vật liệu rời, chiều rộng băng còn phụ thuộc vào góc nâng và lưu lượng cần vận chuyển (m³/h).



3. Chiều cao và góc nghiêng băng tải (H & α)



• Chiều cao (H): Chiều cao từ mặt đất đến bề mặt làm việc của băng tải ở đầu vào và đầu ra. Thông số này phải đồng bộ hoàn toàn với chiều cao của các máy móc đứng trước và sau nó trong dây chuyền (ví dụ: máy dán thùng, máy đóng gói, bàn thao tác công nhân).
• Góc nghiêng (α):
  • Áp dụng khi băng tải cần đưa sản phẩm lên cao hoặc xuống thấp giữa các tầng/khu vực.
  • Giới hạn kỹ thuật: Đối với bề mặt dây trơn, góc nghiêng tối đa thường không vượt quá 15^o - 18^o để tránh vật liệu bị trôi ngược lại. Nếu cần vận chuyển góc cao hơn (30^o - 45^o), bắt buộc phải dùng dây băng có bèo và vách ngăn hoặc chuyển sang dùng băng tải gầu nâng.



4. Không gian giới hạn và kết cấu lắp đặt



• Khảo sát kỹ không gian thực tế tại nhà xưởng: Chiều cao thông thủy của trần nhà, các cột trụ cột, lối đi lại của xe nâng hoặc nhân công xung quanh tuyến băng tải.
• Xác định hình dạng tuyến đường: Băng tải chạy thẳng hoàn toàn, hay có đoạn cua góc (90^o, 180^o), đoạn phân loại (sorting), hay dạng chữ Z, chữ L linh hoạt.



Nhóm 3: Thông số vận hành và cơ học

Nhóm thông số này đóng vai trò quyết định "trái tim" và "bộ não" của hệ thống băng tải, đảm bảo thiết bị vận hành trơn tru, đúng nhịp độ sản xuất, tiết kiệm năng lượng và an toàn cho người vận hành.


1. Tốc độ vận chuyển (v - Speed)

Tốc độ di chuyển của bề mặt băng tải, thường được tính bằng mét trên phút (m/min) hoặc mét trên giây (m/s).

Lưu ý thiết kế:

• Tốc độ cố định hay thay đổi: Tùy thuộc vào nhịp độ của dây chuyền. Nếu băng tải dùng để cấp phôi hoặc đồng bộ với các máy tự động khác, tốc độ cần được tính toán chính xác để đáp ứng năng suất yêu cầu (ví dụ: số lượng sản phẩm/phút).
• Ứng dụng biến tần: Khuyên dùng biến tần để có thể dễ dàng điều chỉnh tốc độ băng tải linh hoạt trong quá trình vận hành, giúp tối ưu hóa năng suất theo từng giai đoạn sản xuất và khởi động/dừng êm ái, tránh giật cục gây rơi vỡ hàng hóa.



2. Công suất động cơ và hệ thống truyền động (Motor & Drive Power)

Đây là phần cốt lõi để hệ thống có thể vận hành ổn định mà không bị ì ạch hay quá tải:

• Công suất động cơ (kW hoặc HP): Được tính toán dựa trên tổng tải trọng, tốc độ băng, hệ thống ma sát (ổ bi, con lăn, mặt đỡ) và góc nghiêng vận chuyển. Động cơ cần có dư lượng công suất (hệ số an toàn) khoảng 1.2 - 1.5 để phòng ngừa các thời điểm quá tải cục bộ.
• Hộp giảm tốc (Gearbox): Lựa chọn tỷ số truyền phù hợp để chuyển đổi vòng quay của motor thành tốc độ dài mong muốn của băng tải, đảm bảo mô-men xoắn đủ lớn khi khởi động tải nặng.
• Kiểu truyền động:
  • Động cơ liền hộp giảm tốc kết hợp nhông xích hoặc khớp nối (phổ biến, dễ bảo trì).
  • Động cơ tang trống – gọn gàng, tiết kiệm không gian, thích hợp cho băng tải thực phẩm hoặc không gian hẹp.
  • Tích hợp phanh từ đối với băng tải nghiêng để chống trôi ngược hàng khi ngắt điện.



3. Hệ thống điều khiển và tự động hóa (Control System)



• Tủ điện điều khiển: Nơi tập trung các thiết bị đóng cắt, bảo vệ quá tải, rơ-le nhiệt, biến tần và PLC (nếu tích hợp dây chuyền tự động phức tạp).
• Thiết bị an toàn: Bắt buộc phải có nút dừng khẩn cấp (E-stop) ở các vị trí thuận lợi, dây giật khẩn cấp dọc theo thân băng tải dài.
• Cảm biến (Sensors): Cảm biến quang để đếm sản phẩm, cảm biến định vị dừng, hoặc cảm biến chống kẹt liệu, giúp hệ thống tự động hóa hoàn toàn mà không cần can thiệp thủ công nhiều.



Nhóm 4: Thông số vật liệu chế tạo và môi trường làm việc

Nhóm thông số này quyết định "tuổi thọ" và "độ bền bỉ" của hệ thống băng tải trước các tác động cơ học và điều kiện khắc nghiệt của nhà xưởng. Lựa chọn sai vật liệu chế tạo không chỉ khiến thiết bị nhanh rỉ sét, hao mòn mà còn gây ô nhiễm sản phẩm (đặc biệt trong ngành thực phẩm và dược phẩm).


1. Vật liệu chế tạo khung sườn (Frame Material)

Khung sườn là bộ phận chịu lực chính và định hình toàn bộ tuyến băng tải. Tùy thuộc vào ngành nghề và ngân sách, có 3 vật liệu phổ biến:

- Inox 304 (hoặc Inox 316):

• Ứng dụng: Ngành thực phẩm, đồ uống, dược phẩm, thủy hải sản, hoặc môi trường có tính ăn mòn cao, độ ẩm lớn, thường xuyên tẩy rửa bằng hóa chất.
• Ưu điểm: Không rỉ sét, bề mặt sáng bóng, dễ vệ sinh, đạt tiêu chuẩn an toàn vệ sinh thực phẩm (HACCP, GMP).

- Thép sơn tĩnh điện:

• Ứng dụng: Ngành công nghiệp chung, kho vận (logistics), ô tô, cơ khí chế tạo, dây chuyền đóng thùng carton.
• Ưu điểm: Chịu lực cực tốt, giá thành tối ưu, lớp sơn tĩnh điện bền màu và chống trầy xước tốt.

- Nhôm định hình công nghiệp:

• Ứng dụng: Ngành điện tử, linh kiện, phòng sạch (cleanroom), băng tải mini hoặc các dây chuyền lắp ráp nhẹ.
• Ưu điểm: Trọng lượng nhẹ, tính thẩm mỹ cao, thiết kế dạng rãnh nhôm giúp dễ dàng lắp ráp, tháo dỡ hoặc tùy chỉnh các gá kẹp, cảm biến.



2. Vật liệu bề mặt dây băng hoặc cơ cấu vận chuyển

Bề mặt tiếp xúc trực tiếp với sản phẩm cần được chọn lựa kỹ càng:

• Dây cao su (Rubber Belt): Chịu lực kéo rất tốt, chống mài mòn cao. Thường dùng trong khai thác mỏ, xi măng, nhiệt điện, vận chuyển vật liệu rời nặng, góc nghiêng lớn.
• Dây PVC / PU (Polyvinyl Chloride / Polyurethane):
  • PVC: Phổ biến trong đóng gói, thực phẩm khô, kho vận, bề mặt nhám hoặc trơn, giá thành hợp lý.
  • PU: An toàn thực phẩm tuyệt đối, chống dầu mỡ tốt, chịu được nhiệt độ và hóa chất nhẹ, thường dùng cho ngành bánh kẹo, thịt cá, dược phẩm.
• Băng tải xích (Plastic Chain / Stainless Steel Chain): Thường dùng trong dây chuyền vận chuyển chai lọ, lon nước giải khát, hộp đựng sản phẩm có quỹ đạo thẳng hoặc cua vòng phức tạp.
• Con lăn (Roller): Làm từ thép mạ kẽm, inox hoặc bọc cao su chống trượt, dùng cho băng tải con lăn trọng lực hoặc con lăn truyền động.



3. Môi trường làm việc và các yếu tố ngoại cảnh (Working Environment)



• Nhiệt độ môi trường:
  • Môi trường bình thường.
  • Môi trường kho lạnh / âm sâu (cần dây băng và vòng bi chịu được nhiệt độ thấp, tránh bị giòn, gãy).
  • Môi trường nhiệt độ cao như lò sấy, luyện kim (cần dây băng chịu nhiệt Teflon, sợi thủy tinh hoặc khung cách nhiệt).
• Độ ẩm và hóa chất: Nhà xưởng có hơi nước muối, axit loãng hay thường xuyên xịt rửa áp lực cao hay không (yêu cầu cấp độ bảo vệ động cơ - IP rating, ví dụ IP55 hoặc IP65/IP66 chống nước).
• Yêu cầu đặc biệt về phòng sạch / phòng nổ: Các khu vực sản xuất linh kiện vi điện tử đòi hỏi vật liệu chống tĩnh điện (ESD), hoặc khu vực có nguy cơ cháy nổ cao (khai thác than, hóa chất) cần sử dụng động cơ và thiết bị điện phòng nổ chuyên dụng.



Tổng kết

Trước khi tiến hành ký hợp đồng thiết kế hoặc đặt mua hệ thống băng tải, bạn hãy đảm bảo đã kiểm tra đầy đủ bảng checklist gồm 4 nhóm thông số trọng yếu sau:

1. Đặc tính vật liệu: Loại sản phẩm, kích thước lớn nhất/nhỏ nhất, trọng tải trên mét tới hoặc trên đơn vị sản phẩm.
2. Hình học & Không gian: Chiều dài tổng thể, chiều rộng băng, chiều cao đầu vào/đầu ra, góc nghiêng và không gian lắp đặt thực tế tại nhà xưởng.
3. Vận hành & Cơ học: Tốc độ di chuyển, công suất động cơ, hộp giảm tốc, hệ thống biến tần và các thiết bị điều khiển an toàn.
4. Vật liệu chế tạo & Môi trường: Chất liệu khung sườn (Inox, thép sơn tĩnh điện, nhôm định hình), bề mặt dây băng (PVC, PU, cao su, xích) và các điều kiện đặc thù của môi trường (nhiệt độ, độ ẩm, hóa chất, phòng sạch).

Việc nắm bắt và xác định chi tiết các thông số kỹ thuật khi thiết kế hoặc đặt mua băng tải đóng vai trò quyết định đến sự thành công của dự án đầu tư. Một hệ thống băng tải được tính toán chuẩn xác sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí đầu tư ban đầu, tránh lãng phí điện năng, hạn chế tối đa tình trạng hỏng hóc và đảm bảo tiến độ sản xuất luôn trôi chảy.
