Motor giảm tốc băng tải: Cấu tạo, Cách tính công suất và Kinh nghiệm lựa chọn

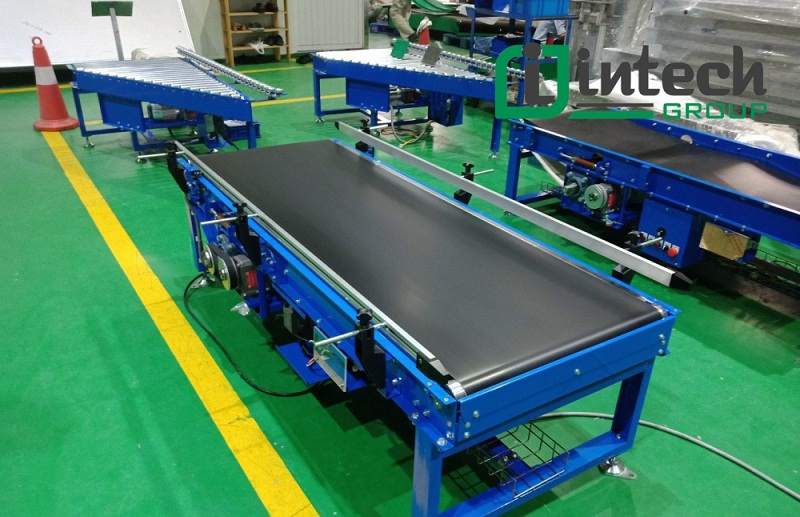

Trong kỷ nguyên tự động hóa sản xuất, băng tải dùng để vận chuyển liên tục khối lượng hàng hóa lớn (từ những vỉ thuốc, linh kiện điện tử siêu nhẹ cho đến hàng tấn than đá, bao xi măng) từ điểm A đến điểm B một cách ổn định và chính xác.

Tuy nhiên, khi thiết kế hệ thống này, các kỹ sư cơ khí phải đối mặt với một mâu thuẫn vật lý cốt lõi:

• Đặc tính của Động cơ điện (Motor): Các dòng động cơ điện tiêu chuẩn hiện nay thường có tốc độ quay cực kỳ cao để đạt hiệu suất tối ưu, phổ biến là 1450 vòng/phút (động cơ 4 cực - 4P) hoặc 2900 vòng/phút (động cơ 2 cực - 2P). Nhưng lực kéo (momen xoắn) ban đầu của chúng lại khá nhỏ.
• Yêu cầu của băng tải: Băng tải lại cần vận hành ở tốc độ rất chậm, thường chỉ từ vài mét đến vài chục mét trong một phút (tương đương khoảng 15 đến 90 vòng/phút ở trục chủ động). Ngược lại, nó lại cần một lực kéo cực kỳ lớn ngay từ thời điểm khởi động để thắng được lực ma sát và tải trọng của toàn bộ hàng hóa nằm trên mặt băng.

--> Hệ quả: Nếu gắn trực tiếp động cơ điện vào trục băng tải, mặt băng sẽ chạy với tốc độ "chóng mặt", làm văng toàn bộ sản phẩm ra ngoài. Đồng thời, động cơ sẽ bị quá tải, cháy ngay lập tức vì không đủ lực kéo (momen xoắn) để tải hàng.

Để giải quyết triệt để mâu thuẫn này, motor giảm tốc ra đời và trở thành thành phần bắt buộc, không thể thay thế.


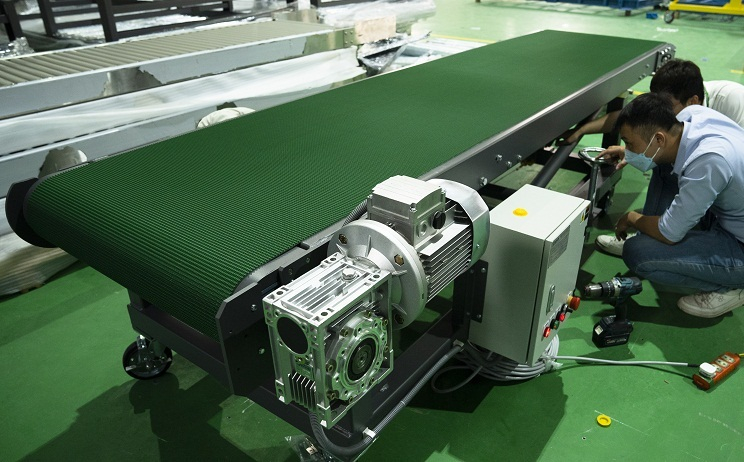

Motor giảm tốc là gì?

Motor giảm tốc (Động cơ giảm tốc) là thiết bị kết hợp giữa động cơ điện (motor) và hộp giảm tốc. Chức năng chính là giảm tốc độ vòng quay và tăng mô-men xoắn (lực kéo), giúp máy móc hoạt động mạnh mẽ, ổn định đúng theo nhu cầu thực tế.

Vai trò cốt lõi quyết định hiệu suất băng tải

Motor giảm tốc đóng vai trò là "bộ não điều phối lực" cho toàn bộ hệ thống nhờ 3 chức năng chính:

• Giảm vận tốc dòng quay chuẩn xác: Hộp số giảm tốc sẽ hạ tốc độ từ hàng nghìn vòng/phút của motor xuống đúng tốc độ tính toán của băng tải. Điều này giúp kiểm soát chính xác tốc độ dòng chảy của hàng hóa trên dây chuyền, đồng bộ hoàn hảo với các công đoạn khác như đóng gói, dán nhãn, hay kiểm tra chất lượng (QC).
• Nhân dòng Momen xoắn (Tăng lực kéo): Theo nguyên lý bảo toàn năng lượng (trừ đi hiệu suất hao hụt do ma sát bánh răng), tốc độ quay giảm đi bao nhiêu lần thì momen xoắn tại trục ra sẽ tăng lên bấy nhiêu lần. Lực momen lớn giúp băng tải dễ dàng kéo tải nặng, hoạt động mượt mà ngay cả khi khởi động (thời điểm ma sát nghỉ lớn nhất).
• Tối ưu không gian và tăng độ bền hệ thống: Thay vì phải dùng hệ thống xích truyền động thô sơ, cồng kềnh với tỷ số truyền lớn để giảm tốc, việc dùng motor giảm tốc liền khối giúp kết cấu băng tải gọn gàng, thẩm mỹ hơn. Hệ thống bánh răng ngâm trong dầu kín cũng giúp giảm thiểu tiếng ồn, chống bụi bẩn và kéo dài tuổi thọ vận hành liên tục 24/7 trong môi trường công nghiệp.



Các thành phần cấu tạo chính của motor giảm tốc

Dưới đây là cấu tạo chi tiết, vật liệu và vai trò của từng thành phần cấu tạo chính:


1. Động cơ điện (Motor) - "Trái tim" tạo động lực

Đây là bộ phận chuyển hóa điện năng thành cơ năng dưới dạng chuyển động quay với tốc độ cao (thường là 1450 rpm hoặc 2900 rpm).

• Stator (Phần tĩnh): Gồm vỏ mô-tơ (bằng nhôm hoặc gang có cánh tản nhiệt) và lõi thép quấn dây đồng. Stator tạo ra từ trường quay khi có dòng điện chạy qua.
• Rotor (Phần quay): Đối với băng tải, thường là rotor lồng sóc. Bộ phận này quay dưới tác dụng của từ trường stator để truyền trục ra bên ngoài.
• Quạt tản nhiệt & Vỏ che quạt: Nằm ở đuôi motor, có nhiệm vụ thổi gió dọc theo các cánh tản nhiệt của vỏ để làm mát động cơ khi vận hành liên tục.
• Hộp cực điện: Nơi đấu nối nguồn điện (3 pha hoặc 1 pha). Trong các môi trường bụi bặm (như nhà máy xi măng, khai khoáng), hộp cực phải có gioăng cao su chống nước/bụi đạt chuẩn IP55 trở lên.
• Vòng bi/Bạc đạn (Bearings): Đỡ trục rotor, giảm ma sát khi quay ở tốc độ cao.



2. Hộp giảm tốc (Gearbox) - "Cơ bắp" nhân momen xoắn

Hộp giảm tốc nhận chuyển động từ motor, hạ thấp tốc độ vòng quay xuống và tăng lực kéo (momen xoắn) lên gấp nhiều lần để kéo băng tải.

• Vỏ hộp số: Thường làm bằng gang xám đúc (chịu lực, chống rung động tốt cho tải nặng) hoặc nhôm (nhẹ, tản nhiệt tốt cho tải nhẹ). Vỏ hộp số giữ cố định và bảo vệ toàn bộ các chi tiết bên trong.
• Hệ thống bánh răng truyền động (Gears): Đây là thành phần quan trọng nhất, quyết định tỷ số truyền và hiệu suất.
  • Bánh răng nghiêng (Helical gears): Răng ăn khớp êm, chịu tải tốt, ít tiếng ồn (phổ biến nhất).
  • Bánh răng côn (Bevel gears): Truyền động đổi góc 90∘.
  • Trục vít - Bánh vít (Worm & Wheel): Làm bằng đồng thau kết hợp thép, chạy êm, có tính tự khóa nhưng hiệu suất thấp hơn.
• Các trục truyền động:
  • Trục vào (Input Shaft): Kết nối với trục của motor.
  • Trục ra (Output Shaft): Kết nối với rulo chủ động của băng tải. Có thể là cốt dương (trục đặc) hoặc cốt âm (trục rỗng để đút trực tiếp vào trục rulo).
• Phớt chặn dầu: Làm bằng cao su kỹ thuật cao (như Viton, NBR), nằm ở các vị trí ngõ ra/vào của trục để ngăn không cho dầu bôi trơn rò rỉ ra ngoài và ngăn bụi bẩn lọt vào trong.
• Dầu bôi trơn: Giúp giảm ma sát, làm mát và bảo vệ các bề mặt răng khỏi bị mài mòn.



3. Các thành phẩn kết nối và phụ trợ (Thường tích hợp sẵn hoặc đi kèm)

Để motor giảm tốc hoạt động an toàn và tối ưu cho băng tải, không thể thiếu các thành phần sau:

• Phanh từ: Được gắn ở đuôi motor. Khi mất điện, phanh sẽ tự động khóa chặt trục motor lại. Đây là thành phần bắt buộc đối với băng tải nghiêng (lên dốc/xuống dốc) để tránh hàng hóa bị trôi tự do khi dừng máy đột ngột.
• Khớp nối hoặc Mặt bích:
  • Nếu là loại liền trục: Trục motor và trục vào của hộp số là một, hoặc lắp trực tiếp qua mặt bích tiêu chuẩn (Mặt bích kiểu IEC).
  • Nếu là loại cốt rời: Kết nối với nhau qua một khớp nối mềm (như khớp nối cao su) để giảm chấn.
• Van thông áp: Khi hộp số chạy, dầu bên trong nóng lên làm tăng áp suất khí. Van thông áp giúp giải phóng lượng khí này, tránh làm rách phớt chặn dầu.



Phân loại Motor giảm tốc phổ biến cho băng tải

Trong ngành chế tạo băng tải, việc chọn đúng dòng loại (concept thiết kế) motor giảm tốc quyết định đến 80% sự gọn gàng của khung sườn, hiệu suất kéo và chi phí đầu tư. Không có một loại motor nào là tốt nhất cho mọi ứng dụng, chỉ có loại phù hợp nhất với kết cấu cơ khí của từng loại băng tải.

Dưới đây là phân loại chi tiết các dòng motor giảm tốc phổ biến nhất trong ngành băng tải hiện nay.


1. Phân loại theo thiết kế trục & dạng răng số (Cốt Lõi Nhất)

Hình dáng trục đầu ra quyết định cách bố trí motor vào khung băng tải: nằm ngang, áp sát hay vuông góc.


- Motor giảm tốc trục thẳng



• Đặc điểm: Trục ra của hộp số nằm trên cùng một đường thẳng hoặc song song đồng tâm với trục của motor điện. Sử dụng hệ thống bánh răng nghiêng ăn khớp mượt mà.
• Ưu điểm: Hiệu suất truyền động cực cao (95% - 98%). Chịu tải tốt, vận hành êm ái, độ bền thô cơ học rất cao.
• Nhược điểm: Chiều dài tổng thể lớn. Khi lắp vào băng tải, motor sẽ bị thò ra ngoài theo phương dọc trục, tốn không gian diện tích ở phần đầu/cuối băng tải.
• Ứng dụng thực tế: Phổ biến nhất trong các dòng băng tải cao su, băng tải lòng máng chở vật liệu rời (than, cát, đá) hoặc băng tải PVC loại dài có tải trọng nặng.



- Motor giảm tốc trục vuông góc

Trục đầu ra vuông góc một góc 90∘ so với trục động cơ. Dòng này chia làm hai nhánh công nghệ rất rõ rệt:

• Loại Trục vít bánh vít:
  • Đặc điểm: Truyền động bằng một trục vít dạng ren xoắn ăn khớp với bánh vít bằng đồng.
  • Ưu điểm: Giá thành rẻ nhất trong phân khúc. Có tính năng tự hãm cao — khi motor dừng, trục ra bị khóa cứng, không bị trôi ngược. Thiết kế nhỏ gọn, motor áp sát vào sườn khung băng tải, rất tiết kiệm không gian.
  • Nhược điểm: Hiệu suất thấp hơn (chỉ khoảng 60% - 85% do ma sát trượt lớn), hộp số nhanh bị nóng hơn khi chạy liên tục.
  • Ứng dụng: Cực kỳ chuộng cho băng tải nghiêng cỡ nhỏ, băng tải góc, băng tải con lăn hoặc các ứng dụng tải nhẹ đến trung bình.
• Loại Bánh răng côn bánh răng nghiêng:
  • Đặc điểm: Thay vì dùng trục vít, họ dùng các bánh răng côn có răng nghiêng để đổi hướng truyền động 90∘.
  • Ưu điểm: Khắc phục hoàn toàn nhược điểm của Worm Gear. Hiệu suất rất cao (>90%), chịu tải siêu nặng, mát máy, tuổi thọ cao. Gọn gàng không gian lắp đặt.
  • Nhược điểm: Chi phí đầu tư ban đầu rất cao.
  • Ứng dụng: Băng tải tải nặng trong các nhà máy xi măng, nhà máy thép, hệ thống phân loại logistic lớn cần chạy liên tục 24/7.



- Motor giảm tốc trục song song (Parallel Shaft / K cốt song song)



• Đặc điểm: Hộp số có kết cấu dẹt, trục ra song song nhưng lệch một khoảng so với trục motor.
• Ưu điểm: Thiết kế mỏng, cực kỳ tối ưu khoảng không theo chiều ngang của sườn băng tải.
• Ứng dụng: Thường dùng trong các không gian lắp đặt hẹp như băng tải đặt âm sàn hoặc các hệ thống băng tải chạy song song sát nhau.



2. Phân loại theo cách thức lắp đặt vào trục băng tải

Cách kết nối giữa trục ra của motor với trục tang chủ động (Pulley) của băng tải có 2 kiểu chính:


Kiểu Lắp Đặt	Mô Tả Kỹ Thuật	Ứng Dụng Phù Hợp
Cốt đặc (Chân đế / Mặt bích)	Trục ra là một họng sắt đặc. Kết nối với trục băng tải thông qua khớp nối (Coupling) hoặc nhông xích (Sprocket & Chain).	Băng tải cần thay đổi tỷ số truyền phụ bằng nhông xích ngoài, hoặc hệ thống tải nặng tách rời motor khỏi tang để dễ bảo dưỡng.
Cốt âm (Hollow Shaft)	Trục ra của hộp số là một cái lỗ rỗng có rãnh then. Kỹ sư chỉ cần đút thẳng trục đặc của tang băng tải vào lỗ này.	Xu hướng hiện đại: Rất phổ biến cho băng tải PVC, PU, băng tải con lăn vì không cần làm bệ đỡ motor, không cần nhông xích cồng kềnh, triệt tiêu nguy cơ lệch tâm trục.



3. Phân loại theo công suất và nguồn điện kích thước



• Motor giảm tốc mini: Công suất nhỏ từ 25W đến 400W. Thường dùng điện 1 pha 220V hoặc DC 24V. Có sẵn bộ điều chỉnh tốc độ nhỏ đi kèm. Dành cho băng tải mini đóng gói thực phẩm, lắp ráp linh kiện điện tử.
• Motor giảm tốc công nghiệp tầm trung: Công suất từ 0.37kW (0.5 HP) đến 7.5kW (10 HP). Thường dùng điện 3 pha 380V. Đây là "xương sống" của hầu hết các hệ thống băng tải trong nhà xưởng chế biến, kho bãi.
• Motor giảm tốc tải nặng: Công suất trên 11kW lên tới hàng trăm kW. Thiết kế vỏ gang dày đặc, chuyên dụng cho các đại dự án băng tải ngành mỏ, xi măng, cảng biển.



Các thông số kỹ thuật cần thiết khi lựa chọn motor giảm tốc cho băng tải

Khi bạn đứng trước một catalogue kỹ thuật (của các hãng như SEW-Eurodrive, Sumitomo, Rossi, hay các dòng phổ thông của Đài Loan/Trung Quốc như Liming, Tunglee), việc đọc và hiểu chính xác các thông số là chìa khóa để chọn được một con motor "vừa vặn" — không quá yếu gây cháy máy, cũng không quá lớn gây lãng phí chi phí đầu tư.

Dưới đây là các thông số kỹ thuật tối cần thiết và ý nghĩa thực tế thiết kế băng tải.


1. Công suất định mức (Rated Power - P)

Đây là thông số đầu tiên cần nhìn vào, đại diện cho sức mạnh tổng thể của động cơ điện.

• Đơn vị tính: Kilowatt (kW) hoặc Mã lực (HP - Horsepower). Công thức chuyển đổi nhanh: 1 HP≈0.75 kW (hoặc 1 kW≈1.34 HP).
• Ý nghĩa thực tế: Quyết định xem motor có đủ khả năng kéo khối lượng hàng hóa trên mặt băng tải di chuyển hay không. Nếu chọn non công suất, motor sẽ bị bó, dòng điện tăng cao và kích hoạt rơ-le nhiệt ngắt điện (hoặc cháy cuộn dây).



2. Tỷ số truyền (Gear Ratio - i)

Thông số thể hiện mức độ "giảm tốc độ và tăng lực kéo" của phần hộp số.

• Ký hiệu: i hoặc Ratio (Ví dụ: i=10,20,30,50,100...).
• Cách hiểu: Nếu motor có tốc độ gốc là 1450 vòng/phút (rpm) và hộp số có i=30, nghĩa là trục đầu ra sẽ quay chậm đi 30 lần.



3. Tốc độ quay đầu ra (Output Speed - n)

Là tốc độ quay thực tế của trục hộp số — nơi sẽ kết nối trực tiếp với pulley (tang) chủ động của băng tải.

• Đơn vị tính: Vòng/phút (rpm - revolutions per minute).
• Công thức: n_đầu ra = n_motor / i
• Ý nghĩa thực tế: Tốc độ đầu ra phối hợp với đường kính của tang chủ động sẽ quyết định trực tiếp vận tốc tuyến tính của mặt băng tải (bao nhiêu mét/giây).



4. Momen xoắn đầu ra (Output Torque - T)

Đối với dân cơ khí băng tải, Momen xoắn quan trọng hơn công suất. Nó đại diện cho lực kéo thực tế tại trục.

• Đơn vị tính: Newton mét (Nm).
• Ý nghĩa thực tế: Thể hiện sức kéo tức thời để thắng lực ma sát nghỉ khi băng tải chất đầy hàng bắt đầu khởi động. Hai con motor có cùng công suất 1.5 kW, nhưng con nào có tỷ số truyền i lớn hơn (quay chậm hơn) thì sẽ cho ra Momen xoắn T lớn hơn rất nhiều → kéo được tải nặng hơn.



5. Hệ số phục vụ (Service Factor - SF hoặc fB)

Đây là hệ số an toàn thể hiện khả năng chịu tải dập, tải sốc và cường độ làm việc của hộp số trong môi trường thực tế.

• Cách chọn giá trị SF cho băng tải:
  • SF=1.0−1.2: Dành cho băng tải chạy nhẹ, tải đều, hoạt động dưới 8 tiếng/ngày (ví dụ: băng tải đóng gói linh kiện, thực phẩm nhẹ).
  • SF=1.3−1.5: Dành cho băng tải chạy liên tục từ 8 - 24 tiếng/ngày, có hiện tượng cấp liệu đột ngột gây giật tải (ví dụ: băng tải bao xi măng, kho vận logistic).
  • SF>1.5: Dành cho băng tải tải nặng, môi trường khắc nghiệt, khởi động/dừng liên tục (ví dụ: băng tải khai thác đá, than).



6. Các thông số phụ nhưng không thể bỏ qua



• Điện áp và Tần số: Phổ biến ở Việt Nam là 3 pha 380V/50Hz hoặc 1 pha 220V/50Hz. Nếu dùng biến tần để chỉnh tốc độ, phải lưu ý chọn motor có khả năng chịu dòng và tản nhiệt tốt khi chạy ở tần số thấp (dưới 25Hz).
• Kiểu dáng lắp đặt:
  • B3: Chân đế nằm ngang.
  • B5 / B14: Mặt bích tròn để lắp trực tiếp vào thành máy.
• Chỉ số chống bụi và nước: Băng tải thường làm việc trong môi trường nhiều bụi (nhà máy gỗ, cám, xi măng). Tiêu chuẩn tối thiểu cho motor phải đạt IP55 (chống bụi xâm nhập và chống tia nước áp lực). Với môi trường ẩm ướt hoặc thủy sản, cần nâng lên IP65 hoặc IP66.



Quy trình 4 bước tính toán lựa chọn Motor giảm tốc cho băng tải

Để một hệ thống băng tải vận hành trơn tru, việc tính toán chọn công suất motor giảm tốc không thể dựa trên cảm tính hay ước lượng. Chọn quá nhỏ sẽ gây cháy motor; chọn quá lớn sẽ làm tăng chi phí đầu tư và hao phí điện năng.

Dưới đây là Quy trình 4 bước tính toán chuẩn kỹ thuật giúp bạn tìm ra chính xác công suất và tỷ số truyền của motor giảm tốc cho một hệ thống băng tải phẳng (băng tải ngang).


Bước 1: Xác định các thông số đầu vào của băng tải

Trước khi đặt bút tính, bạn cần thu thập đủ các thông số thực tế từ yêu cầu thiết kế:

• Tổng khối lượng hàng hóa lớn nhất trên mặt băng cùng lúc: M_băng (kg)
• Khối lượng của dây băng tải (hoặc xích, con lăn): M_băng (kg)
• Vận tốc tuyến tính của băng tải mong muốn: v (m/s)
• Đường kính của tang (pulley) chủ động: D (m)
• Hệ số ma sát của hệ thống (giữa dây băng và lòng đỡ/con lăn): μ (thường chọn μ≈0.15−0.35 tùy kết cấu máng đỡ hay con lăn).



Bước 2: Tính lực kéo và công suất trên trục băng tải (P_trục)

Để băng tải chuyển động, motor phải tạo ra một lực đủ để thắng toàn bộ lực ma sát của hệ thống.

1. Tính tổng khối lượng chuyển động (M):

M = M_hàng + M_băng

2. Tính lực kéo cần thiết của băng tải (F):

F = M × g × μ(N)

(Trong đó g là gia tốc trọng trường, thường lấy g=9.81 m/s2)

3. Tính công suất cần thiết trên trục chủ động (P_trục):

P_trục = (F×v) / 1000 (kW)


Bước 3: Tính công suất động cơ điện định mức (P_motor)

Do dòng năng lượng phải đi qua hộp giảm tốc và các cơ cấu truyền động (khớp nối, nhông xích...) nên sẽ có sự hao hụt năng lượng do ma sát cơ học. Ta cần tính đến hiệu suất truyền động (η).

1. Công thức tính công suất động cơ lý thuyết:

P_lt = P_trục / η

(Hiệu suất η của hộp số bánh răng nghiêng thường là 0.95 - 0.98, hộp số trục vít bánh vít là 0.65−0.85)

2. Chọn công suất thực tế theo Hệ số phục vụ (SF):

P_chọn = P_lt × SF

Sau khi ra được con số Pchọn, bạn hãy đối chiếu với bảng công suất tiêu chuẩn của các hãng (ví dụ: 0.2 kW, 0.4 kW, 0.75 kW, 1.5 kW, 2.2 kW, 3.7 kW...) để chọn mã motor có công suất lớn hơn hoặc bằng gần nhất.


Bước 4: Tính tốc độ vòng quay đầu ra và tỷ số truyền (i)

Sau khi có công suất, ta cần tìm xem motor phải quay chậm bao nhiêu lần để đạt đúng vận tốc v đã đề ra.

1. Tính tốc độ quay cần thiết của tang chủ động (n_{đầu ra}):

n_{đầu ra} = (60 × v) / (π × D) (vòng/phuˊt - rpm)

2. Tính tỷ số truyền lý thuyết (i_lt):

Giả sử ta dùng motor tiêu chuẩn 4 cực (4P) có tốc độ quay đồng bộ là n_motor=1450 rpm:

i_lt = n_motor  / n_{đầu ra} = 1450 / n_{đầu ra}

Bạn chọn giá trị tỷ số truyền tiêu chuẩn i của hãng gần nhất với giá trị ilt vừa tính được.


Ví dụ minh họa thực tế

Bài toán: Thiết kế băng tải PVC ngang chở bao gạo. Tổng khối lượng bao gạo trên mặt băng tối đa Mhaˋng=300 kg. Khối lượng dây băng Mba˘ng=50 kg. Vận tốc yêu cầu v=0.5 m/s. Đường kính tang chủ động D=0.2 m. Hệ số ma sát μ=0.2. Hệ thống chạy 12h/ngày (SF=1.2). Dùng hộp số bánh răng nghiêng trục vuông góc (η=0.9).

• Bước 1: Tổng khối lượng M = 300 + 50 = 350 kg.
• Bước 2:
  • Lực kéo F = 350 × 9.8 1× 0.2 = 686.7 N.
  • Công suất trục P_trục = (686.7 × 0.5) / 1000 = 0.343 kW.
• Bước 3:
  • Công suất lý thuyết P_lt = 0.343 / 0.9 = 0.381 kW.
  • Công suất có hệ số an toàn P_chọn = 0.381 × 1.2 = 0.457 kW.
  • Đối chiếu catalogue tiêu chuẩn: Chọn Động cơ công suất 0.75 kW (để đảm bảo dư tải an toàn, vì cấp dưới nó chỉ có 0.4 kW không đủ đáp ứng).
• Bước 4:
  • Tốc độ vòng quay trục ra: n_{đầu ra} = (60 × 0.5) / (3.14 × 0.2) ≈ 47.7 rpm.
  • Tỷ số truyền lý thuyết: i_lt = 1450 / 47.7 ≈ 30.39.
  • Đối chiếu catalogue tiêu chuẩn: Chọn hộp số có tỷ số truyền i=30.



Thiết bị phụ trợ đi kèm thường gặp

Trong thực tế vận hành công nghiệp, một mình motor giảm tốc là chưa đủ để tạo nên một hệ thống băng tải thông minh, an toàn và linh hoạt. Để tối ưu hóa hiệu suất, bảo vệ động cơ khỏi các sự cố quá tải và kiểm soát chính xác tốc độ hành trình, các kỹ sư luôn tích hợp thêm các thiết bị phụ trợ đi kèm.

Dưới đây là 3 thiết bị phụ trợ quan trọng và phổ biến nhất được lắp đặt cùng motor giảm tốc trong hệ thống băng tải.


1. Biến tần (VFD - Variable Frequency Drive / Inverter)

Biến tần được ví như "bộ não" điều khiển dòng năng lượng cấp vào motor bằng cách thay đổi tần số dòng điện.

• Chức năng cốt lõi trong hệ thống băng tải:
  • Điều chỉnh tốc độ linh hoạt: Giúp thay đổi tốc độ chạy của băng tải nhanh hay chậm tùy theo sản lượng hoặc công đoạn sản xuất (điều mà motor giảm tốc cố định không làm được).
  • Khởi động mềm: Giúp băng tải tăng tốc từ từ khi mở máy. Điều này cực kỳ quan trọng vì nó triệt tiêu dòng điện khởi động đột ngột (tránh sụt áp lưới điện) và ngăn hiện tượng giật giật làm đổ ngã, văng xô sản phẩm trên mặt băng.
  • Bảo vệ toàn diện: Tự động ngắt dòng điện khi phát hiện băng tải bị kẹt cứng (quá tải), lệch pha, mất pha hoặc quá áp.
• Ứng dụng thực tế: Bắt buộc phải có trong các hệ thống băng tải phân loại bưu kiện, dây chuyền lắp ráp điện tử, chế biến thực phẩm, hoặc băng tải dài cần đồng bộ tốc độ với nhau.



2. Thắng từ (Phanh Từ / Electromagnetic Brake)

Thắng từ là cơ cấu khóa trục bằng lực điện từ, thường được lắp tích hợp ở phần đuôi của motor điện.

• Cơ chế hoạt động: Khi cấp điện cho băng tải hoạt động, thắng từ cũng được cấp điện để mở má phanh, giải phóng trục motor quay tự do. Khi ngắt điện (hoặc khi mất điện đột ngột), lực lò xo bên trong sẽ lập tức ép chặt má phanh lại, khóa cứng trục motor trong tích tắc.
• Chức năng cốt lõi trong hệ thống băng tải:
  • Chống trôi/trượt tự do: Đây là thiết bị bắt buộc phải có đối với băng tải nghiêng (lên dốc/xuống dốc) hoặc băng tải đứng (gầu tải). Nếu không có thắng từ, khi dừng máy hoặc mất điện, trọng lượng của hàng hóa sẽ kéo mặt băng chạy lùi tự do, gây đổ vỡ hàng hóa và tai nạn lao động nghiêm trọng.
  • Dừng chính xác vị trí: Giúp băng tải dừng ngay lập tức tại vị trí thiết đặt (ví dụ: dừng đúng dưới vòi chiết rót, dừng đúng vị trí tay gạt robot).
• Ứng dụng thực tế: Băng tải cấp liệu lên silo, băng tải chuyển hàng giữa các tầng lầu, hệ thống palletizing tự động.



3. Khớp nối thủy lực

Khớp nối thủy lực là thiết bị truyền động trung gian (bằng sự luân chuyển của dầu thủy lực bên trong) nằm giữa trục ra của motor và trục vào của hộp giảm tốc hoặc giữa hộp số và tang chủ động.

• Chức năng cốt lõi trong hệ thống băng tải:
  • Giảm chấn và chống quá tải cơ học cực tốt: Khi băng tải bị kẹt cứng đột ngột do dị vật, thay vì làm gãy răng hộp số hay cháy cuộn dây motor, khớp nối thủy lực sẽ tự động trượt (bánh bơm quay nhưng bánh tuabin đứng yên). Lúc này năng lượng được chuyển thành nhiệt năng của dầu, bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống cơ khí.
  • Khởi động không tải: Cho phép motor điện khởi động đạt tốc độ định mức trước khi kéo tải thực tế của băng tải, giúp bảo vệ động cơ tối đa.
• Ứng dụng thực tế: Chỉ áp dụng cho các hệ thống băng tải tải nặng, công suất lớn và chiều dài hàng trăm mét như băng tải vận chuyển than, quặng đá, xi măng trong các mỏ khai khoáng.



Kinh nghiệm chọn Motor theo từng loại băng tải thực tế

Trong thực tế thiết kế và chế tạo, việc áp dụng lý thuyết tính toán đôi khi cần được tinh chỉnh bằng những kinh nghiệm thực chiến. Mỗi loại kết cấu băng tải (băng PVC, băng con lăn, hay băng tải lòng máng công nghiệp) lại có những đặc thù riêng về không gian lắp đặt, môi trường làm việc và tính chất dòng tải.

Dưới đây là những kinh nghiệm đắt giá được đúc kết từ thực tế giúp bạn đưa ra lựa chọn motor giảm tốc tối ưu nhất cho từng dòng băng tải cụ thể.


1. Băng tải dây đai PVC / PU cỡ nhỏ và trung bình

(Loại băng tải dùng rất nhiều trong ngành may mặc, giày da, đóng gói, thực phẩm, lắp ráp điện tử).

• Đặc điểm hệ thống: Tải trọng từ nhẹ đến trung bình, hành trình ngắn, yêu cầu tính thẩm mỹ cao, sườn băng tải gọn gàng để công nhân ngồi thao tác hai bên sườn.
• Kinh nghiệm chọn motor:
  • Dòng motor: Ưu tiên chọn các dòng motor giảm tốc mini (Micro gear motor) công suất từ 60W−400W hoặc motor dòng vừa loại nhỏ (0.2kW−0.75kW).
  • Thiết kế trục: Chọn trục vuông góc cốt âm (Hollow shaft) hoặc cốt vuông góc cốt đặc mặt bích. Khi lắp đặt, thân motor sẽ áp sát theo chiều dọc của thành băng tải, không bị thò ngang ra lối đi, đảm bảo an toàn và tiết kiệm không gian.
  • Điều tốc: Với băng tải lắp ráp, tốc độ dòng chảy của hàng hóa cần thay đổi theo năng suất công nhân. Nên dùng motor có bộ điều khiển tốc độ (Speed Controller) bằng núm vặn đi kèm hoặc tích hợp biến tần mini.



2. Băng tải con lăn (Roller Conveyor)

(Chuyên dùng để dịch chuyển các pallet, thùng carton, thùng nhựa hoặc sản phẩm có mặt đáy phẳng cứng).

• Đặc điểm hệ thống: Chuyển động dựa trên sự quay tròn của hệ thống con lăn. Có thể là băng tải con lăn truyền động bằng xích (Chain) hoặc đai (Belt).
• Kinh nghiệm chọn motor:
  • Vị trí lắp đặt & Thiết kế trục: Thường sử dụng motor cốt âm vuông góc đút trực tiếp vào trục của con lăn chủ động ở đầu băng tải. Giải pháp này giúp loại bỏ hoàn toàn hệ thống nhông xích truyền động trung gian từ motor vào con lăn, triệt tiêu nguy cơ kẹt lá phản hồi hay đứt xích.
  • Lưu ý về tải khởi động: Băng tải con lăn thường chịu tải trọng phân bố đều, nhưng khi khởi động (đặc biệt là tải các pallet hàng nặng), lực ma sát nghỉ ở các vòng bi con lăn là rất lớn. Do đó, hệ số phục vụ nên chọn từ SF≥1.3−1.4.



3. Băng tải nghiêng, băng tải cấp liệu lên cao

(Vận chuyển hàng hóa từ thấp lên cao, góc nghiêng từ 10^∘−45^∘).

• Đặc điểm hệ thống: Chịu lực trọng trường liên tục muốn kéo hàng hóa và dây băng trượt lùi về phía sau.
• Kinh nghiệm chọn motor:
  • Tính năng bắt buộc: Phải dùng motor giảm tốc có thắng từ (phanh từ) ở đuôi motor. Thắng từ đảm bảo khi dừng máy phát điện đột ngột hoặc nút Stop được nhấn, băng tải lập tức khóa cứng, hàng hóa không bị trượt dồn về phía chân băng gây đổ vỡ.
  • Lựa chọn thay thế kinh tế: Nếu tải trọng nhẹ đến trung bình và muốn tiết kiệm chi phí thắng từ, bạn có thể chọn dòng motor giảm tốc trục vít bánh vít nhờ có đặc tính tự hãm tự nhiên của ren trục vít (trục ra không thể quay ngược để dẫn động trục vào).



4. Băng tải lòng máng, băng tải cao su tải nặng (Heavy Duty)

(Phục vụ ngành khai thác mỏ, than đá, cát sỏi, nhà máy xi măng, cảng biển).

• Đặc điểm hệ thống: Tải trọng cực kỳ nặng, chạy ngoài trời hoặc môi trường đầy bụi bặm, nắng mưa khắc nghiệt. Hệ thống vận hành liên tục 24/7.
• Kinh nghiệm chọn motor:
  • Dòng motor: Bắt buộc dùng dòng motor tải nặng công nghiệp (Heavy-duty Helical/Bevel gearmotor), vỏ đúc bằng gang dày chịu lực và chịu rung lắc xung kích cường độ cao.
  • Hệ số an toàn: Chọn SF≥1.5 (có trường hợp chọn lên đến 2.0 tùy thuộc vào tần suất cấp liệu giật tải bằng xe xúc).
  • Tiêu chuẩn bảo vệ: Tối thiểu phải đạt IP55, tối ưu là IP65/IP66 để ngăn bụi đá bụi xi măng mịn lọt vào phá hủy phớt dầu hoặc cuộn dây điện.
  • Thiết kế hỗ trợ: Cần tích hợp thêm khớp nối thủy lực bảo vệ quá tải cơ học và quạt làm mát cưỡng bức (độc lập với trục motor) nếu chạy qua biến tần ở tốc độ thấp trong thời gian dài.



Bảng tổng hợp nhanh kinh nghiệm lựa chọn



Loại băng tải	Công suất phổ biến	Kiểu trục tốt nhất	Tính năng cần lưu ý
PVC Lắp ráp/Thực phẩm	60W - 0.75kW	Trục vuông góc cốt âm	Nhỏ gọn, điều tốc linh hoạt, IP cao nếu xịt rửa
Băng tải con lăn bưu kiện	0.37kW - 1.5kW	Trục vuông góc cốt âm	Kết nối trực tiếp trục con lăn, tiết kiệm xích
Băng tải nghiêng lên dốc	0.75kW - 3.7kW	Trục vít hoặc Trục thẳng	Bắt buộc có Thắng từ hoặc tính tự hãm
Băng tải lòng máng chở đá/mỏ	> 5.5kW đến hàng trăm kW	Trục thẳng / Bánh răng côn	Vỏ gang, SF≥1.5, bảo vệ IP65/IP66



Quy trình bảo dưỡng định kỳ motor giảm tốc cho băng tải chuẩn kỹ thuật

Bảo dưỡng hộp số giảm tốc cốt lõi nằm ở hai việc: Kiểm soát nhiệt độ và Đảm bảo chất lượng dầu bôi trơn. Do hệ thống bánh răng bên trong chịu áp lực ma sát rất lớn, dầu số bảo vệ chúng không bị mài mòn.

- Kiểm tra hàng ngày (Bởi công nhân vận hành)


• Lắng nghe âm thanh: Phát hiện sớm các tiếng gầm rú, tiếng lạch cạch lạ từ hộp số.
• Kiểm tra rò rỉ: Quan sát xem dầu có bị rỉ ra ở các đầu phớt chặn dầu (oil seal) hoặc vị trí ghép vỏ hộp số hay không.
• Kiểm tra nhiệt độ: Đánh giá bằng cảm quan hoặc súng đo nhiệt độ hồng ngoại. Nhiệt độ vỏ ngoài khi hoạt động bình thường ổn định dưới 80∘C.

- Quy trình thay dầu bôi trơn định kỳ (Bắt buộc)


• Lần đầu tiên (Chạy rốt-đa): Xả toàn bộ dầu cũ và thay dầu mới sau 500 giờ làm việc đầu tiên. Lý do: Thời gian đầu hoạt động, các bánh răng mới ăn khớp sẽ sinh ra các mạt kim loại mịn li ti, cần phải xả bỏ để tránh làm xước bề mặt răng.
• Các lần tiếp theo:
  • Đối với dầu gốc khoáng: Thay sau mỗi 2500 – 4000 giờ làm việc (hoặc khoảng 6 tháng).
  • Đối với dầu gốc tổng hợp: Thay sau mỗi 8000 – 10000 giờ làm việc (hoặc khoảng 1 - 2 năm).
• Lưu ý khi thay dầu: Phải chọn đúng độ nhớt theo khuyến cáo của hãng (thông thường là độ nhớt VG220 hoặc VG320). Không trộn lẫn hai loại dầu khác nhãn hiệu hoặc khác gốc dầu với nhau.



Các sự cố thường gặp của motor giảm tốc, nguyên nhân và cách xử lý đúng cách

Khi băng tải gặp sự cố ở cụm động cơ, bạn có thể dùng bảng tra cứu nhanh dưới đây để chẩn đoán bệnh:


Hiện tượng	Nguyên nhân khả dĩ	Giải pháp khắc phục
Motor quá nóng (Vượt quá 85∘C, có mùi khét)	Băng tải bị quá tải (kẹt hàng, kẹt đá). Thiếu dầu hoặc dầu trong hộp số quá bẩn. Điện áp cấp vào bị sụt áp, lệch pha. Cánh quạt đuôi motor bị gãy hoặc bám quá nhiều bụi không giải nhiệt được	Kiểm tra xem băng tải có bị kẹt cơ khí không, giảm tải hàng. Bổ sung hoặc thay dầu mới. Đo lại dòng điện bằng ampe kìm. Vệ sinh sạch sẽ các cánh tản nhiệt vỏ ngoài.
Hộp số có tiếng kêu rú, lạch cạch dữ dội	Bánh răng bên trong đã bị mòn, mẻ hoặc gãy răng do tải sốc. Vòng bi (bạc đạn) đỡ trục bị rơ, vỡ hạt bi.	Lập tức dừng máy. Rã hộp số để kiểm tra bánh răng, thay mới cặp bánh răng nếu bị mẻ. Thay thế vòng bi mới đúng mã số.
Dầu rỉ ra ở đầu trục	Phớt chặn dầu (Oil seal) bị lão hóa, nứt rách sau thời gian dài sử dụng. Đổ dầu quá mức quy định làm tràn qua lỗ thông hơi.	Thay phớt chặn dầu mới (chú ý cẩn thận khi luồn phớt tránh làm xước môi phớt). Xả bớt dầu về đúng vạch mắt trâu tiêu chuẩn.
Motor chạy nhưng trục ra hộp số không quay	Bị gãy then (la-vết) liên kết giữa trục motor và bánh răng. Răng của hộp số bị quét sạch hoàn toàn (thường gặp ở hộp số vỏ nhôm/bánh răng nhựa tải quá nặng).	Tháo khớp nối giữa motor và hộp số để kiểm tra then. Kiểm tra và thay thế cụm bánh răng bên trong.
Băng tải nghiêng bị trôi tự do khi bấm dừng	Má phanh của thắng từ ở đuôi motor bị mòn hết. Cuộn hút thắng từ bị cháy hoặc mất nguồn cấp điện phanh.	Căn chỉnh lại khoảng hở má phanh hoặc thay má phanh mới. Kiểm tra mạch điện điều khiển phanh.

* Mẹo kỹ sư: Nên lắp một rơ-le nhiệt trong tủ điện cài đặt đúng dòng định mức ghi trên mác motor. Khi băng tải bị kẹt cứng cơ khí, rơ-le nhiệt sẽ ngắt điện ngay lập tức trong vòng vài giây, cứu con motor của bạn không bị cháy cuộn dây đồng.
