Hướng dẫn Thiết kế băng tải con lăn: Quy trình và công thức tính chi tiết

Thiết kế băng tải con lăn là giai đoạn quan trọng, quyết định trực tiếp đến hiệu quả vận chuyển hàng hóa cũng như khả năng vận hành ổn định của toàn bộ dây chuyền sản xuất. Một hệ thống được tính toán và thiết kế bài bản không chỉ đáp ứng đúng yêu cầu về tải trọng, tốc độ và không gian lắp đặt mà còn góp phần tối ưu hóa quy trình sản xuất, nâng cao năng suất và giảm thiểu các rủi ro trong quá trình sử dụng.


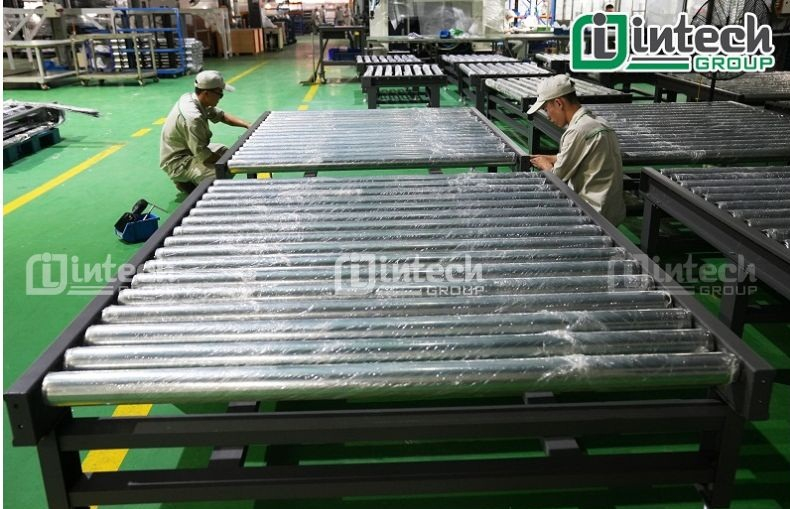

Các thành phần cấu tạo chính cần thiết kế cho băng tải con lăn

Để một hệ thống băng tải con lăn vận hành mượt mà, bền bỉ và tối ưu chi phí, người kỹ sư cần phải thiết kế và bóc tách khối lượng chi tiết cho 4 cụm thành phần chính sau đây:


1. Con lăn

Con lăn băng tải là bộ phận tiếp xúc trực tiếp và nâng đỡ vật liệu chuyển động. Đây là chi tiết quan trọng nhất quyết định tải trọng và tuổi thọ của băng tải.

- Vỏ con lăn:

• Đường kính vỏ (D): Thường chọn theo tiêu chuẩn để dễ thay thế (ví dụ: φ34, φ42, φ50, φ60, φ76, 89, φ114mm). Đường kính càng lớn, khả năng chịu tải càng cao và mô-men cản lăn càng giảm.
• Độ dày vỏ: Dao động từ 1.5mm đến 4.0mm tùy thuộc vào khối lượng hàng hóa.
• Vật liệu: Thép mạ kẽm: Phổ biến nhất, chi phí rẻ, chống gỉ sét tốt trong môi trường thông thường.
  • Inox (304, 201): Dùng trong ngành thực phẩm, y tế, môi trường hóa chất hoặc ẩm ướt cao.
  • Nhựa PVC/Nylon: Dùng cho hàng nhẹ, cần giảm tiếng ồn hoặc tránh làm xước bề mặt sản phẩm.
  • Bọc cao phủ cao su/PU: Tăng ma sát (cho con lăn truyền động) hoặc giảm chấn (tại các điểm rơi của hàng).

- Trục con lăn:

• Thường làm bằng thép tròn trơn hoặc inox.
• Kiểu gia công đầu trục: Đầu trục có thể được phay rãnh dẹt (flat), khoan lỗ bắt vít, hoặc tiện ren ngoại để cố định vào khung. Đối với băng tải nhẹ, người ta thường dùng trục lò xo (spring-loaded) để có thể nhấn trục vào và lắp ráp/tháo rời con lăn cực kỳ nhanh chóng.

- Vòng bi (Bạc đạn) & Cốc bi:

• Vòng bi được ép chặt vào hai đầu vỏ con lăn thông qua cốc bi (bằng nhựa hoặc bằng thép dập).
• Cần chọn loại vòng bi có nắp che bụi (như chuẩn 2RS hoặc ZZ) để tránh bụi bẩn rơi vào làm kẹt con lăn.



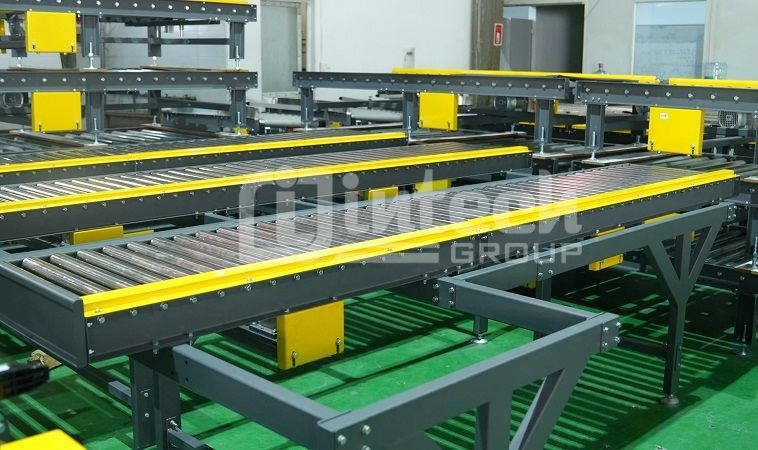

2. Khung sườn băng tải

Khung sườn đóng vai trò là "xương sống", chịu toàn bộ tải trọng của hệ thống và giữ cho các con lăn luôn thẳng hàng, song song với nhau.

- Kiểu dáng kết cấu:

• Khung dạng chữ C hoặc chữ U: Dập định hình từ thép tấm, tạo các rãnh hở giúp dễ dàng thả trục con lăn vào.
• Khung thép hộp: Chịu lực tốt, chống vặn xoắn cao, thường dùng cho băng tải chịu tải trọng nặng (như pallet hàng tấn).

- Vật liệu chế tạo:

• Thép CT3 sơn tĩnh điện: Kinh tế, chắc chắn, màu sắc thẩm mỹ theo yêu cầu nhà máy.
• Nhôm định hình (Aluminum Profile): Rất được ưa chuộng cho băng tải nhẹ, lắp ráp linh kiện điện tử nhờ đặc tính nhẹ, cực kỳ thẩm mỹ, có sẵn các rãnh ngàm để gá đặt phụ kiện mà không cần hàn.
• Inox: Dùng cho môi trường đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt (thực phẩm, thủy sản).



3. Chân đỡ và Phụ kiện đi kèm



• Kết cấu chân: Thiết kế dạng chữ H hoặc chữ I, sử dụng thép hộp hoặc nhôm định hình được giằng chéo để chống rung lắc khi vận hành băng tải.
• Chân kích tăng chỉnh: Cho phép điều chỉnh độ cao từ ±50mm để cân bằng băng tải trên bề mặt sàn nhà xưởng không bằng phẳng, hoặc tạo độ dốc đối với băng tải tự do.
• Bánh xe: Gắn dưới chân đỡ (thường kèm khóa phanh) nếu hệ thống cần tính cơ động, di chuyển linh hoạt giữa các khu vực.
• Thanh dẫn hướng: Lắp hai bên sườn băng tải để giữ cho thùng hàng không bị lệch, rơi ra ngoài khi di chuyển với tốc độ cao hoặc đi qua đoạn cong.



4. Hệ thống truyền động

Đối với băng tải con lăn có dùng động cơ, việc thiết kế cơ cấu truyền lực từ motor đến từng con lăn là cực kỳ quan trọng.

- Động cơ (Motor) giảm tốc:

• Chọn công suất (kW) và moment xoắn dựa trên tính toán tổng tải trọng.
• Tích hợp bộ điều khiển tốc độ (Biến tần - VFD) để điều chỉnh tốc độ chạy của hàng hóa.

- Phương thức truyền động (Lựa chọn 1 trong các kiểu sau):

• Truyền động bằng xích (Chain drive): Dùng nhông sích (sprocket) hàn vào đầu con lăn. Có thể truyền động xích vòng từ con lăn này sang con lăn tiếp theo hoặc một sợi xích dài chạy suốt. Phù hợp tải nặng.
• Truyền động bằng dây đai (Poly-O-ring): Dùng các sợi dây chun tròn co giãn, kết nối từ một trục truyền động chính nằm bên dưới lên rãnh được tiện sẵn trên con lăn. Phù hợp tải nhẹ đến trung bình, vận hành êm ái, độ ồn thấp.
• Con lăn thông minh tích hợp motor (Motorized Drive Roller - MDR): Xu hướng hiện đại. Động cơ DC 24V được thu nhỏ và đặt ngay bên trong ruột của một số con lăn chủ động. Không cần xích, không cần motor ngoài, cực kỳ an toàn và tiết kiệm không gian.

Các thông số kỹ thuật cốt lõi cần xác định trước khi thiết kế băng tải con lăn

Trước khi bắt tay vào mở phần mềm CAD (như SolidWorks, Inventor) để dựng bản vẽ, người kỹ sư thiết kế tuyệt đối không được "đoán mò". Mọi sai lầm trong việc thu thập thông tin đầu vào ở bước này đều phải trả giá bằng việc hệ thống bị quá tải, kẹt hàng, hoặc lãng phí chi phí vật tư rất lớn.

Dưới đây là các thông số kỹ thuật cốt lõi mang tính bắt buộc mà bạn phải làm rõ với khách hàng hoặc bộ phận vận hành:


1. Đặc tính của vật liệu/sản phẩm cần vận chuyển

Bản chất của vật tải sẽ quyết định trực tiếp đến hình dáng, kích thước và kết cấu của băng tải con lăn.

- Kích thước hình học của khối hàng:

• Cần xác định chính xác bộ thông số bộ ba: Chiều dài (L_vật), Chiều rộng (W_vật), và Chiều cao (H^_vật). Trong đó, kích thước của vật thể nhỏ nhất (L_min, W_min) và lớn nhất (L_max, W_max) đều phải được ghi nhận.
• Tác động thiết kế: Chiều rộng vật tải quyết định chiều rộng lòng băng tải. Chiều dài vật tải quyết định khoảng cách (bước) giữa các con lăn.

 - Trọng lượng (Khối lượng) vật tải:

• Cần biết trọng lượng của một khối hàng đơn lẻ là bao nhiêu (m_vật), cũng như tổng khối lượng hàng tối đa sẽ nằm trên băng tải tại cùng một thời điểm.
• Tác động thiết kế: Quyết định độ dày vỏ con lăn, loại vòng bi (bi nhẹ hay bi hạng nặng) và độ dày tấm sườn khung chịu lực.

- Đặc điểm cấu trúc của bề mặt đáy tiếp xúc:

• Bề mặt đáy phẳng tuyệt đối (như đáy thùng carton tiêu chuẩn, tấm gỗ)? Bề mặt có gờ lồi/lõm (như đáy các khay nhựa phẳng)? Hay mặt đáy dạng nan/thanh dọc (như cấu trúc của pallet)?
• Tác động thiết kế: Nếu đáy có gờ hoặc dạng thanh song song, hướng chuyển động của thanh phải vuông góc với trục con lăn để tránh bị kẹt chân.



2. Yêu cầu về năng suất và động học vận hành

- Vận tốc dịch chuyển của băng tải (v):

• Đơn vị thường tính bằng mét/phút (m/min) hoặc mét/giây (m/s). Thông số này được tính toán dựa trên yêu cầu sản lượng của nhà máy (ví dụ: cần vận chuyển 600 thùng hàng/giờ).
• Tác động thiết kế: Vận tốc ảnh hưởng trực tiếp đến việc lựa chọn tỷ số truyền của hộp giảm tốc và tính toán công suất động cơ thích hợp.

- Mật độ phân bổ hàng hóa (Tải thông lượng):

• Khoảng cách giữa các khối hàng liên tiếp khi chạy trên băng là bao nhiêu? Hàng chạy liên tục nối đuôi nhau hay chạy ngắt quãng?
• Tác động thiết kế: Xác định xem hệ thống có phải chịu tải trọng phân bố đều liên tục trên toàn tuyến hay không.



3. Môi trường làm việc và các yếu tố ngoại cảnh

Môi trường vận hành là chiếc "chìa khóa" giúp kỹ sư đưa ra quyết định lựa chọn vật liệu tối ưu về mặt kinh tế lẫn kỹ thuật.

• Nhiệt độ và Độ ẩm: Băng tải hoạt động trong kho mát, kho đông lạnh (âm độ C) hay cạnh các lò sấy nhiệt độ cao? Môi trường có độ ẩm cao hay thường xuyên phải xịt rửa nước sạch không?
• Mức độ nhiễm bẩn: Khu vực lắp đặt có nhiều bụi bặm (như nhà máy xi măng, xưởng gỗ), hay yêu cầu nghiêm ngặt về độ sạch (phòng sạch lắp ráp điện tử, dược phẩm)?
• Hóa chất tiếp xúc: Môi trường có tính axit, kiềm hay muối dính vào bề mặt không (như trong các nhà máy chế biến thủy hải sản)?
  • Tác động thiết kế: Quyết định việc chọn loại mỡ bôi trơn cho vòng bi, chọn phớt chắn bụi thích hợp (ZZ, 2RS) và đưa ra bài toán chọn vật liệu (Thép mạ kẽm cho môi trường khô ráo thông thường; Inox hoặc Nhựa cao cấp cho môi trường ẩm ướt, hóa chất).



Bảng tổng hợp thông tin đầu vào trước khi thiết kế băng tải



Nhóm thông số	Thông số chi tiết	Đơn vị tính	Mục đích sử dụng
Sản phẩm (Vật tải)	Kích thước (Lvật x Wvật x Hvật)	mm	Tính chiều rộng khung, tính bước con lăn (P).
	Khối lượng một vật (mvật	kg	Tính chọn đường kính con lăn, vòng bi, độ dày khung.
	Tình trạng mặt đáy	Hình ảnh/Mô tả	Kiểm tra tính khả thi, chọn bọc cao su chống trầy nếu cần.
Vận hành	Tốc độ băng tải (v)	m/min	Tính công suất motor, chọn tỷ số truyền hộp số.
	Năng suất yêu cầu	Sản phẩm/giờ	Tính toán lưu lượng và khoảng trống an toàn giữa các vật.
Môi trường	Nhiệt độ, độ ẩm, bụi bẩn	oC, %, mô tả	Chọn loại vòng bi, phớt chắn, vật liệu chế tạo (Thép/Inox/Nhựa).



Quy trình và các bước tính toán thiết kế băng tải con lăn chi tiết

Sau khi đã có đầy đủ thông số đầu vào, người kỹ sư sẽ tiến hành tính toán từng bước theo quy trình chuẩn dưới đây để hiện thực hóa bản vẽ kỹ thuật. Trong phần này, chúng ta sẽ áp dụng các công thức cơ học và quy tắc thiết kế thực tế.


1. Thiết kế kích thước hình học của băng tải

Bước đầu tiên là xác định chiều rộng tổng thể của lòng băng tải dựa trên kích thước của vật thể lớn nhất sẽ vận chuyển.

•  Chiều rộng thông thủy của băng tải (W_b): Để đảm bảo hàng hóa di chuyển mượt mà, không bị cọ xát vào thành sườn hoặc thanh dẫn hướng khi bị lệch, chiều rộng lòng băng tải phải lớn hơn chiều rộng tối đa của vật thể một khoảng an toàn (ΔW).

W_b = W_max + ΔW

Trong đó:

• W_max: Chiều rộng lớn nhất của vật tải (mm).
• ΔW: Khoảng hở an toàn. Thông thường:
  • Tải nhẹ, hàng định hình ổn định (thùng carton, khay nhựa): ΔW=50 mm đến 80 mm (mỗi bên hở 25−40 mm).
  • Tải nặng, cồng kềnh (pallet gỗ): ΔW=100 mm đến 150 mm.



2. Tính toán và lựa chọn con lăn

Đây là bước quan trọng nhất quyết định độ bền vững và sự vận hành êm ái của toàn hệ thống.

- Xác định bước con lăn (P - Khoảng cách tâm giữa 2 con lăn liên tiếp)

• Nguyên tắc vàng trong ngành thiết kế: Để vật thể di chuyển ổn định, không bị bập bênh, nhấp nhô hoặc rơi lọt thỏm xuống giữa hai con lăn, bề mặt đáy của vật tải phải luôn luôn được nâng đỡ bởi ít nhất 3 con lăn tại mọi thời điểm hành trình.
• Công thức xác định:

P ≤ L_min / 3

Trong đó: L_min là chiều dài ngắn nhất của khối hàng (mm).

Ví dụ thực tế: Nếu thùng carton nhỏ nhất của bạn có chiều dài L_min=300 mm, thì bước con lăn tối đa sẽ là: P = 300 / 3 = 100 mm. Bạn nên chọn bước P tiêu chuẩn trong chế tạo như 75 mm hoặc 100 mm.

- Tính tải trọng tác dụng lên một con lăn (W_roller)

Khi khối hàng di chuyển trên băng tải, lực ấn xuống các con lăn không bao giờ phân bổ đều 100% do sai số chế tạo và gia công cơ khí. Thực tế, tải trọng thường dồn nặng nhất vào 2 hoặc 3 con lăn.

• Công thức tính tải trọng thiết kế cho một con lăn:

W_roller = (m_max×k) / 3

Trong đó:

• m_max: Khối lượng của một vật thể nặng nhất (kg).
• k: Hệ số tải trọng động (tính đến lực va đập khi hàng được đặt/thả lên băng tải). Thường chọn k=1.2∼1.5.
• Số 3 dưới mẫu: Giả định trường hợp xấu nhất là toàn bộ trọng lượng hàng chỉ đè lên 3 con lăn.

Từ giá trị W_roller tính được, kỹ sư sẽ đối chiếu với bảng tra thông số của nhà sản xuất con lăn để lựa chọn Đường kính con lăn (∅), Độ dày vỏ ống (t) và Mã vòng bi phù hợp.

Các đường kính phổ biến: ∅38, ∅42, ∅50, ∅60, ∅76, ∅89, ∅114.


3. Tính toán thiết kế Băng tải con lăn cong

Khi dòng hàng cần bo cua góc 90^∘ hoặc 180^∘, nếu sử dụng các con lăn hình trụ thẳng thông thường, sản phẩm sẽ có xu hướng bị văng sang một bên do chênh lệch vận tốc tuyến tính giữa vòng trong và vòng ngoài.

• Giải pháp kỹ thuật: Bắt buộc phải sử dụng con lăn hình nón.
• Nguyên lý hình học: Đỉnh của hình nón tạo nên con lăn phải hội tụ chính xác tại tâm quay (O) của bán kính góc cong băng tải.
• Bán kính cong tiêu chuẩn: Để hàng hóa không bị kẹt khi quay vòng, bán kính cong trong (Rin) thường được thiết kế dựa trên chiều rộng băng tải:

R_in ≥ 1.5 × W_b


4. Tính toán công suất động cơ (Băng tải truyền động)

Để chọn được motor kéo phù hợp, không bị quá tải sinh nhiệt hay quá dư thừa gây lãng phí, ta thực hiện tính toán lực kéo theo các bước sau:

Bước 1: Tính tổng khối lượng chuyển động (M_total)

M_total = (m_vật × n) + (m_conlăn × N)

Trong đó:

• m_vật: Khối lượng 1 kiện hàng (kg).
• n: Số lượng kiện hàng tối đa nằm trên băng tải cùng lúc.
• m_conlăn: Khối lượng của 1 con lăn (kg).
• N: Tổng số lượng con lăn có trên băng tải.

Bước 2: Tính lực kéo cần thiết (F) để thắng ma sát

F = M_total × g × μ

Trong đó:

• g: Gia tốc trọng trường (g≈9.81 m/s2).
• μ: Hệ số ma sát tổng hợp của hệ thống (bao gồm ma sát trong vòng bi, ma sát lăn giữa vỏ con lăn và vật tải, ma sát đai/xích). Thông thường đối với băng tải con lăn, chọn μ≈0.03∼0.05.

Bước 3: Tính công suất trục động cơ (P_motor)

P_motor = (F × v) / (60 × η)

Trong đó:

• P_motor: Công suất cần thiết của động cơ (W hoặc kW).
• F: Lực kéo cần thiết (N).
• v: Vận tốc tuyến tính của băng tải (m/min).
• η: Hiệu suất truyền động của hệ thống (bao gồm hộp giảm tốc, nhông xích). Thường chọn η≈0.75∼0.85.

* Lời khuyên thực tế: Sau khi tính ra công suất Pmotor theo lý thuyết, kỹ sư nên nhân thêm với hệ số an toàn từ 1.2∼1.3 trước khi chọn mua công suất động cơ tiêu chuẩn có sẵn trên thị trường (ví dụ: 0.2kW, 0.4kW, 0.75kW, 1.5kW,...).


Những lưu ý quan trọng để tối ưu thiết kế băng tải

Một bản thiết kế băng tải con lăn hoàn hảo không chỉ dừng lại ở việc tính đúng công thức, mà phải tính đến yếu tố vận hành thực tế, bảo trì dễ dàng và an toàn lao động. Dưới đây là các "mẹo" và lưu ý xương máu từ các kỹ sư cơ khí:


1. Kiểm soát hiện tượng "kẹt hàng" và "lệch hướng"

Trong quá trình vận hành, hàng hóa (đặc biệt là thùng carton cũ hoặc pallet gỗ có đinh gồ ghề) rất dễ bị lệch tâm và va vào thành băng tải.

• Giải pháp tối ưu: Luôn thiết kế thêm Thanh dẫn hướng (Guide rail) ở hai bên sườn. Để tối ưu nhất, hãy chọn loại thanh dẫn hướng có thể điều chỉnh biên độ rộng/hẹp bằng tay vặn để linh hoạt thay đổi theo nhiều kích thước thùng hàng khác nhau.
• Đối với băng tải góc cong: Nếu không có điều kiện kinh tế để dùng con lăn hình nón, bạn có thể dùng con lăn thẳng nhưng phải thiết kế vách dẫn hướng có bánh xe bọc cao su chịu lực ở mép ngoài để "ép" thùng hàng rẽ hướng theo đường cong.



2. Tối ưu hóa góc dốc cho băng tải tự do

Băng tải con lăn không dùng động cơ dựa vào trọng lực để dịch chuyển hàng hóa. Độ dốc quá lớn sẽ làm hàng lao đi quá nhanh gây va đập, hỏng hàng; độ dốc quá thấp thì hàng không chạy.

• Quy tắc thiết kế độ dốc (α):
  • Hàng nặng (Pallet sắt, pallet gỗ >100 kg): Độ dốc chỉ cần từ 1.5%∼3%.
  • Hàng nhẹ (Thùng carton, hộp nhựa <10 kg): Độ dốc cần từ 4%∼6%.
• Mẹo tối ưu: Tại vị trí cuối đường dốc, hãy thiết kế một cụm con lăn giảm chấn (bọc cao su) hoặc phanh con lăn để tự động hãm tốc độ của thùng hàng trước khi nó đâm vào điểm chặn cuối.



3. Thiết kế module hóa để dễ dàng bảo trì

Con lăn là chi tiết hao mòn theo thời gian. Nếu thiết kế khung sườn khóa chết trục con lăn, mỗi lần thay một vòng bi bị hỏng, bạn sẽ phải rã toàn bộ hệ thống.

• Giải pháp tối ưu: Use Trục lò xo cho con lăn tải trọng nhẹ đến trung bình. Thiết kế này cho phép kỹ thuật viên chỉ cần dùng một cây tua-vít nhấn đầu trục vào là có thể nhấc ngay con lăn ra khỏi khung trong vòng 5 giây.
• Đối với tải nặng: Thiết kế khung sườn dạng rãnh hở chữ thấu. Trục con lăn được phay dẹt hai đầu và chỉ cần "thả" từ trên xuống rãnh khung, giữ cố định bằng trọng lực và tấm nẹp chặn phía trên.



4. Lựa chọn phương thức truyền động phù hợp để tiết kiệm chi phí



• Xích truyền động (Chain): Khỏe nhất nhưng ồn, cần tra dầu mỡ định kỳ và chi phí gia công đắt (do phải hàn nhông sên vào từng con lăn). Chỉ nên dùng khi tải trọng >150 kg/thuˋng.
• Dây đai O-ring (Poly-O-ring): Cực kỳ êm ái, sạch sẽ, không cần bảo trì dầu mỡ, chi phí rất rẻ. Thích hợp nhất cho các nhà máy lắp ráp điện tử, dược phẩm, thực phẩm tải trọng nhẹ (<30 kg/thuˋng).



5. Đảm bảo các tiêu chuẩn an toàn lao động

Băng tải con lăn truyền động chứa rất nhiều bẫy kẹt nguy hiểm cho người vận hành (quần áo, tóc hoặc tay dễ bị cuốn vào nhông xích/dây đai).

• Bắt buộc: Phải thiết kế Hộp bảo vệ che kín toàn bộ các chi tiết chuyển động như nhông xích, dây đai ở hai bên sườn băng tải.
• Nút dừng khẩn cấp: Đối với các băng tải dài >10 meˊt, ngoài nút nhấn E-stop ở tủ điện, nên thiết kế một hệ thống dây giật khẩn cấp chạy dọc theo chiều dài băng tải để công nhân có thể giật dây dừng máy lập tức ở bất kỳ vị trí nào khi xảy ra sự cố.
