Cốc bi con lăn băng tải là gì? Cấu tạo, Phân loại và Ứng dụng

Con lăn băng tải bị kẹt, rỉ sét hay nhanh hỏng thường khiến doanh nghiệp tốn rất nhiều chi phí bảo trì và làm gián đoạn sản xuất. Đi tìm nguyên nhân gốc rễ, các chuyên gia đều chỉ ra rằng chất lượng của cốc bi con lăn chính là yếu tố cốt lõi quyết định con lăn đó có vận hành trơn tru và bền bỉ hay không.


Cốc bi con lăn băng tải là gì?

Cốc bi con lăn băng tải là linh kiện cơ khí cốt lõi được ép cố định vào hai đầu ống, đóng vai trò làm "ổ đỡ" vững chắc để định vị vòng bi và hệ thống phớt chặn bên trong. Nhờ đó, sản phẩm giúp con lăn vận hành trơn tru, đồng thời quyết định trực tiếp đến độ đồng tâm, khả năng chịu tải và độ bền học của toàn bộ hệ thống con lăn công nghiệp.


Vai trò cốt lõi của cốc bi trong hệ thống truyền động

Tuy chỉ là một linh kiện phụ trợ nằm ẩn bên trong, cốc bi lại đóng vai trò quyết định đến hiệu suất vận hành của toàn bộ hệ thống băng tải thông qua 4 chức năng cốt lõi:

• Định vị và giữ độ đồng tâm tuyệt đối: Cốc bi giữ cho vòng bi luôn nằm chính xác ở tâm của ống con lăn. Nếu không có cốc bi hoặc cốc bi bị gia công lệch tâm, con lăn khi quay sẽ bị đảo (hiện tượng nhảy tâm), gây ra tiếng ồn lớn, làm rung lắc băng tải và khiến vòng bi nhanh chóng bị phá hủy.
• Chịu tải và truyền lực: Khi hàng hóa đi qua, trọng lượng của hàng sẽ tác động lên vỏ con lăn. Cốc bi đóng vai trò làm cầu nối trung gian, tiếp nhận toàn bộ lực này và truyền đều qua vòng bi xuống trục con lăn (vốn được gắn cố định vào khung băng tải). Do đó, cốc bi tốt giúp con lăn chịu được tải trọng nặng hơn mà không bị biến dạng.
• Lá chắn bảo vệ vòng bi (Chống bụi, chống nước): Kẻ thù số một của vòng bi chính là bụi mịn (cát, xi măng, mạt sắt) và hơi ẩm. Cốc bi được thiết kế để kết hợp hoàn hảo với các tầng phớt mê cung, tạo thành một hệ thống buồng kín ngăn chặn tuyệt đối tạp chất từ môi trường xâm nhập vào bên trong, đồng thời giữ cho mỡ bôi trơn không bị thất thoát ra ngoài.
• Tối ưu hóa hiệu suất và tiết kiệm năng lượng: Một cụm cốc bi - vòng bi chuẩn xác giúp giảm thiểu ma sát đến mức tối đa. Con lăn quay càng nhẹ, lực kéo của motor băng tải càng giảm, từ đó giúp doanh nghiệp tiết kiệm đáng kể chi phí điện năng vận hành và kéo dài tuổi thọ cho dây băng tải.

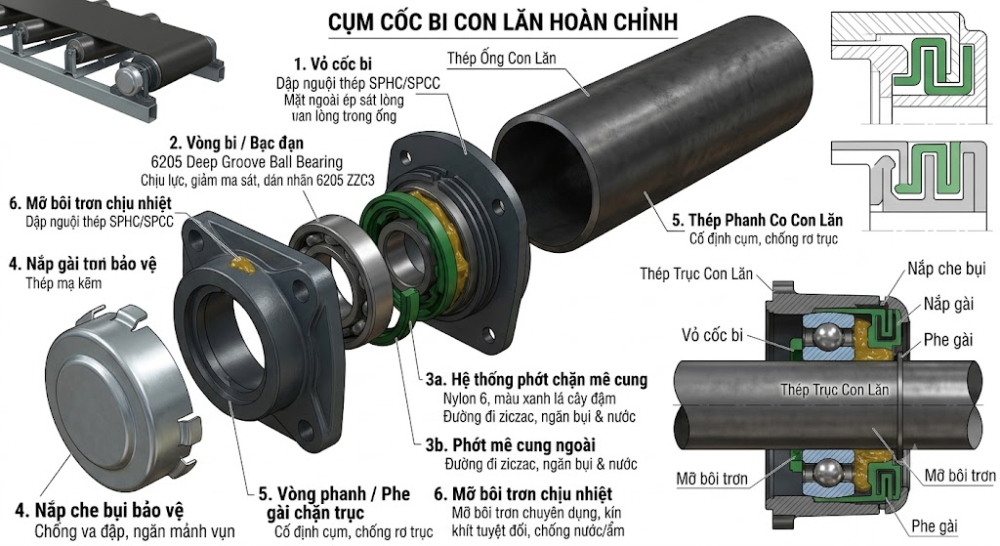

Cấu tạo chi tiết của cụm cốc bi con lăn

Một cụm cốc bi hoàn chỉnh không chỉ đơn thuần là một miếng kim loại đỡ vòng bi, mà nó là một hệ thống cụm chi tiết lắp ráp độ chính xác cao. Hệ thống này bao gồm nhiều linh kiện liên kết chặt chẽ với nhau từ ngoài vào trong để đảm bảo con lăn vận hành ổn định và kín khít tuyệt đối.

Về cơ bản, một cụm cốc bi con lăn tiêu chuẩn (đặc biệt là loại dùng cho con lăn chịu tải nặng) bao gồm các thành phần chính sau:

1. Vỏ cốc bi

• Vị trí: Là thành phần lớn nhất bao bọc bên ngoài toàn bộ cụm.
• Đặc điểm: Thường được dập nguội từ thép tấm cao cấp (SPHC/SPCC) hoặc đúc bằng gang. Mặt ngoài của vỏ cốc bi được ép sát và cố định vào lòng trong của ống con lăn (bằng phương pháp hàn hoặc ép thủy lực).
• Chức năng: Làm bệ đỡ vững chắc, định vị vòng bi và hệ thống phớt ở đúng tâm con lăn.

2. Vòng bi / Bạc đạn (Bearing)

• Vị trí: Nằm chính giữa lõi của cốc bi.
• Đặc điểm: Loại vòng bi phổ biến nhất được sử dụng là vòng bi rãnh sâu nhờ khả năng chịu lực tốt và tốc độ quay cao. Các mã vòng bi thường gặp bao gồm 6204, 6205, 6305, 6306,... tùy thuộc vào đường kính trục và tải trọng thiết kế.
• Chức năng: Giảm ma sát tối đa, giúp vỏ con lăn quay mượt mà xung quanh trục cố định.

3. Hệ thống phớt chặn mê cung

Đây là bộ phận cực kỳ quan trọng quyết định đến tuổi thọ của vòng bi. Hệ thống này thường bao gồm nhiều lớp phớt nhựa (như Nylon6 hoặc POM) lồng vào nhau:

• Phớt mê cung trong: Nằm ở phía bên trong con lăn, ngăn không cho mỡ bôi trơn từ vòng bi lọt vào trong lòng ống con lăn.
• Phớt mê cung ngoài: Nằm ở phía hướng ra ngoài môi trường. Các rãnh của phớt tạo thành một đường đi ziczac (mê cung). Khi bụi bẩn hoặc nước lọt vào, chúng sẽ bị giữ lại tại các rãnh này và bị lực ly tâm đẩy ra ngoài khi con lăn quay, không thể tiếp cận đến vòng bi.

4. Nắp che bụi bảo vệ


• Vị trí: Là lớp ngoài cùng của cụm cốc bi, có thể nhìn thấy trực tiếp từ hai đầu con lăn.
• Đặc điểm: Thường làm bằng thép mạ kẽm hoặc sắt dập, ôm khít lấy phần phớt nhựa bên trong.
• Chức năng: Trực tiếp chịu các va đập vật lý từ bên ngoài, ngăn chặn các mảnh vụn lớn, đất đá hoặc tia nước bắn trực tiếp vào hệ thống phớt mê cung.

5. Vòng phanh / Phe gài chặn trục


• Vị trí: Gài chặt vào rãnh đã được gia công sẵn trên trục con lăn.
• Chức năng: Giữ cố định cụm cốc bi và vòng bi không bị dịch chuyển theo chiều dọc trục (chống rơ trục) khi băng tải vận hành hoặc bị tác động bởi lực xô ngang từ dây đai.

6. Mỡ bôi trơn chịu nhiệt

Mặc dù không phải là chi tiết cơ khí, nhưng một lượng mỡ chuyên dụng luôn được bơm đầy vào khoảng trống giữa vòng bi và phớt mê cung. Lớp mỡ này vừa có tác dụng bôi trơn, vừa đóng vai trò như một màng chất lỏng bịt kín các kẽ hở, tăng cường tối đa khả năng chống nước, chống ẩm cho cụm cốc bi.


Phân loại cốc bi con lăn băng tải phổ biến

Để đáp ứng tối đa các yêu cầu đa dạng của từng ngành công nghiệp – từ tải nhẹ như đóng gói thực phẩm, linh kiện điện tử cho đến tải nặng như khai thác khoáng sản, xi măng – cốc bi con lăn được thiết kế và sản xuất với rất nhiều chủng loại.

Dưới đây là các cách phân loại cốc bi con lăn băng tải phổ biến nhất hiện nay dựa trên phương pháp chế tạo, vật liệu và môi trường ứng dụng:


1. Phân loại theo phương pháp chế tạo (Phổ biến nhất)

Dựa trên công nghệ sản xuất, cốc bi được chia làm hai dòng chính với các đặc tính cơ lý hoàn toàn khác biệt:


- Cốc bi dập:



• Quy trình sản xuất: Được làm từ các tấm thép cacbon (như SPHC, SPCC) cán nóng hoặc cán nguội, sau đó đưa vào máy dập thủy lực công suất lớn để định hình biên dạng theo khuôn có sẵn.
•  Đặc điểm:
  • Trọng lượng nhẹ, bề mặt nhẵn mịn, độ đồng đều giữa các mẻ sản xuất cực cao.
  • Độ dày thành cốc thường đồng nhất (từ 2mm - 4mm).
  • Giá thành rẻ, sản xuất hàng loạt nhanh chóng.
  • Rất dễ liên kết bền vững với ống con lăn bằng phương pháp hàn chập hoặc hàn ép tự động.
• Ứng dụng: Chiếm đến 70-80% thị phần, sử dụng rộng rãi trong các hệ thống băng tải lòng máng, băng tải chuyển hàng hóa đóng thùng, logistics, dệt may, nông sản...



- Cốc bi đúc:



• Quy trình sản xuất: Được làm bằng cách nấu chảy gang (thường là gang xám hoặc gang cầu) rồi đổ vào khuôn đúc. Sau khi nguội, lòng trong của cốc bi sẽ được gia công tinh lại bằng máy tiện CNC để đạt độ chính xác chuẩn xác cho vị trí lắp vòng bi.
• Đặc điểm:
  • Thành cốc rất dày, kết cấu cực kỳ vững chắc và nặng.
  • Khả năng chịu lực nén, lực va đập và chống biến dạng cơ học vượt trội so với cốc bi dập.
  • Thường được cố định vào ống con lăn bằng các gờ chặn, mối ghép ren hoặc hàn đặc biệt tùy kết cấu.
• Ứng dụng: Chuyên dùng cho các dòng con lăn chịu tải cực nặng, vận hành trong môi trường khắc nghiệt như băng tải khai thác than đá, quặng sắt, bô-xít, nhà máy xi măng, cảng biển dỡ hàng rời.



2. Phân loại theo chất liệu chế tạo

Đây là cách phân loại giúp doanh nghiệp dễ dàng lựa chọn sản phẩm phù hợp với môi trường làm việc đặc thù của nhà máy.


- Cốc bi bằng thép dập (Thép carbon / Thép mạ kẽm)



• Đặc điểm: Được làm từ thép tấm qua công nghệ dập tạo hình chính xác, thường được mạ kẽm bề mặt để chống rỉ sét. Loại này có độ cứng cao, chịu lực và chịu nhiệt cực tốt.
• Ưu điểm: Khả năng chịu tải trọng nặng và va đập vượt trội, độ bền cơ học cao, giá thành hợp lý.
• Ứng dụng: Chuyên dùng trong các môi trường công nghiệp nặng, khắc nghiệt như: khai thác mỏ (than, đá, quặng), nhà máy xi măng, cảng biển, hoặc các hệ thống băng tải logistics vận chuyển hàng hóa nặng.

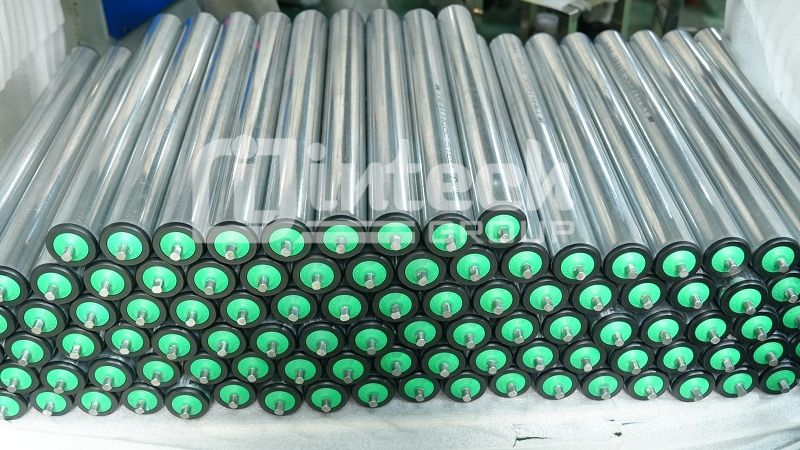

- Cốc bi bằng nhựa kỹ thuật (Nhựa POM, Nylon, PP)



• Đặc điểm: Được đúc nguyên khối từ các dòng nhựa kỹ thuật cao cấp, có khả năng tự bôi trơn bề mặt và trọng lượng rất nhẹ.
• Ưu điểm: Kháng hoàn toàn sự ăn mòn của hóa chất, không bị rỉ sét khi gặp nước, vận hành cực kỳ êm ái (giảm tiếng ồn tối đa lên tới 70% so với thép) và giảm trọng lượng tổng thể của con lăn.
• Ứng dụng: Thích hợp cho môi trường có độ ẩm cao, ngành chế biến thực phẩm, dược phẩm, sản xuất linh kiện điện tử (phòng sạch), hoặc băng tải đóng gói hàng hóa nhẹ đến trung bình.



- Cốc bi bằng Inox (Thép không gỉ - SUS 304, SUS 316)



• Đặc điểm: Dòng cốc bi cao cấp, vừa có độ cứng, chịu tải tốt của kim loại, vừa có khả năng chống oxy hóa tuyệt đối của inox.
• Ưu điểm: Thẩm mỹ cao, bề mặt sáng bóng dễ vệ sinh, không bị rỉ sét ngay cả trong môi trường axit, muối hoặc hóa chất tẩy rửa mạnh.
• Ứng dụng: Sử dụng trong ngành chế biến thủy hải sản, môi trường cấp đông ngập nước, hoặc nhà máy hóa chất, phân bón.



3. Phân loại theo thiết kế hệ thống phớt chặn

Khả năng sống còn của vòng bi phụ thuộc vào hệ thống phớt đi kèm cốc bi, do đó người ta cũng phân loại theo tiêu chí này:

• Cốc bi phớt đơn: Chỉ có một lớp phớt chắn bụi bằng cao su hoặc sắt bọc ngoài vòng bi. Thích hợp cho môi trường phòng sạch, ít bụi (như lắp ráp điện tử, may mặc).
• Cốc bi phớt mê cung nhiều lớp: Lòng cốc bi được thiết kế sâu để chứa được cụm phớt nhựa mê cung lồng ghép từ 3 đến 5 lớp (3-step hoặc 5-step). Khi bụi hoặc nước lọt vào sẽ bị giữ lại tại các bẫy rãnh ziczac này. Đây là lựa chọn bắt buộc cho các môi trường nhiều bụi mịn như xưởng gỗ, nhà máy thức ăn chăn nuôi, mỏ đá.



Tóm tắt nhanh cách chọn loại cốc bi phù hợp:



Ngành ứng dụng	Tải trọng	Môi trường	Loại cốc bi tối ưu
Đóng gói, Logistics, Kho bãi	Nhẹ đến vừa	Khô ráo, sạch sẽ	Cốc bi dập thép cacbon + Phớt nhựa tiêu chuẩn
Chế biến thực phẩm, Thủy sản	Nhẹ đến vừa	Ẩm ướt, nhiều hóa chất rửa	Cốc bi Inox 304 hoặc Cốc bi Nhựa kỹ thuật
Sản xuất xi măng, gạch men	Nặng	Rất nhiều bụi mịn, mài mòn	Cốc bi dập dày ($>3mm$) + Phớt mê cung 5 lớp
Khai thác mỏ, Than đá, Đá hộc	Cực kỳ nặng	Ngoài trời, va đập mạnh, khắc nghiệt	Cốc bi đúc bằng gang cường lực



Các thông số kỹ thuật cần lưu ý khi lựa chọn cốc bi

Khi lựa chọn hoặc đặt hàng sản xuất cốc bi con lăn băng tải, việc nắm rõ các thông số kỹ thuật là yếu tố tiên quyết để đảm bảo cụm con lăn sau khi lắp ráp đạt độ chính xác cao, không bị rơ lắc và vận hành bền bỉ.

Dưới đây là các thông số kỹ thuật cốt lõi mà bạn cần đặc biệt lưu ý:


1. Đường kính ngoài của cốc bi

Đây là thông số quan trọng nhất để xác định cốc bi có lắp vừa vào ống con lăn hay không.

• Yêu cầu: Đường kính ngoài của cốc bi phải trùng khớp với đường kính trong (Inside Diameter - ID) của ống làm con lăn.
• Các kích thước phổ biến (theo tiêu chuẩn ống công nghiệp): Φ60,Φ76,Φ89,Φ114,Φ140,Φ159.
• Dung sai lắp ghép: Thông số này thường có dung sai âm rất nhỏ (chính xác đến từng micrometer) để khi dùng máy ép thủy lực ép cốc bi vào ống sẽ đạt độ "bó" chặt hoàn hảo (lắp ghép dôi), tránh bị lỏng hoặc xoay cốc bi trong lòng ống.



2. Mã vòng bi tương thích

Mỗi loại cốc bi được thiết kế phần lõi bên trong vừa vặn với một hoặc một vài mã vòng bi tiêu chuẩn cụ thể. Bạn cần chọn mã vòng bi phù hợp với tải trọng của băng tải:

• Cốc bi cỡ nhỏ/trung (Tải nhẹ đến vừa): Thường thích hợp với các mã vòng bi như 6202, 6204, 6205 (thường dùng cho con lăn Φ60,Φ76).
• Cốc bi cỡ lớn (Tải nặng, chịu va đập): Thường thích hợp với các mã vòng bi như 6305, 6306, 6307, 6308 (thường dùng cho con lăn đường kính lớn Φ89,Φ114 trở lên trong ngành khai khoáng, xi măng).



3. Đường kính trục con lăn (d_trục)

Thông số này quyết định kích thước cốt trục của con lăn và liên quan trực tiếp đến lỗ trong của vòng bi được lắp vào cốc.

• Các kích thước trục thông dụng: Φ12,Φ15,Φ20,Φ25,Φ30,Φ40.
• Lưu ý: Đường kính trục phải đồng bộ với mã vòng bi đã chọn ở trên. Ví dụ: Vòng bi 6204 sẽ đi với trục Φ20, vòng bi 6205 sẽ đi với trục Φ25.



4. Chiều sâu lòng cốc bi (H_sâu)

Chiều sâu từ mép ngoài của cốc bi vào đến đáy chặn vòng bi quyết định không gian xếp lớp cho: vòng bi, các tầng phớt nhựa mê cung và nắp sắt che bụi ngoài cùng.

• Nếu lòng cốc quá nông, bạn sẽ không lắp đủ số lớp phớt chặn bụi bảo vệ, làm giảm tuổi thọ con lăn.
• Nếu lòng cốc quá sâu, trọng lượng cốc tăng lên không cần thiết và làm thu hẹp khoảng không gian trống bên trong lòng ống con lăn.



5. Độ dày phôi vật liệu

Độ dày của tấm thép (đối với cốc dập) hoặc độ dày thành gang (đối với cốc đúc) quyết định trực tiếp đến khả năng chịu tải vật lý và độ bền cơ học của cốc bi.

• Băng tải tải nhẹ (Hàng hóa đóng thùng, shipper, thực phẩm): Độ dày phôi cốc bi dập thường từ 1.5mm−2.5mm.
• Băng tải tải nặng (Than đá, cát đá, bô-xít): Độ dày phôi cốc bi phải từ 3.0mm−5.0mm (hoặc sử dụng cốc đúc bằng gang cường lực) để chịu được lực va đập liên tục từ vật liệu rơi tự do xuống lòng băng.



6. Số lớp của phớt mê cung đi kèm

Dù là thông số của linh kiện đi kèm nhưng nó phụ thuộc hoàn toàn vào cấu tạo rãnh của cốc bi.

Bạn cần kiểm tra xem cốc bi đó hỗ trợ phớt mê cung mấy lớp (thường là 3 lớp hoặc 5 lớp - 3 step / 5 step labyrinth seal). Môi trường càng nhiều bụi mịn và nước (như bến cảng, mỏ đá) thì càng phải chọn loại cốc hỗ trợ hệ thống phớt nhiều lớp hơn.

Bảng tổng hợp nhanh thông số kỹ thuật cốc bi dập tiêu chuẩn (Tham khảo):


Đường kính ngoài con lăn (OD)	Mã vòng bi tương thích	Đường kính trục (d)	Độ dày phôi thép gợi ý
Φ60	6204	Φ20	2.0mm−2.5mm
Φ76	6204 / 6205	Φ20/Φ25	2.5mm−3.0mm
Φ89	6205 / 6305	Φ25	3.0mm−4.0mm
Φ114	6305 / 6306	Φ25/Φ30	3.5mm−4.5mm
Φ140	6307 / 6308	Φ35/Φ40	4.0mm−5.0mm



Quy trình sản xuất và lắp ráp cốc bi vào con lăn chuyên nghiệp

Để tạo ra một con lăn băng tải có độ đồng tâm hoàn hảo, vận hành êm ái và tuổi thọ lên đến hàng chục nghìn giờ, quy trình sản xuất cốc bi và lắp ráp chúng vào vỏ ống phải tuân thủ nghiêm ngặt theo các tiêu chuẩn cơ khí chính xác.

Dưới đây là quy trình sản xuất và lắp ráp cụm cốc bi con lăn chuyên nghiệp tại các nhà máy chế tạo cơ khí hiện đại:


Giai đoạn 1: Chế tạo và hoàn thiện cốc bi đơn lẻ

Trước khi lắp ráp vào con lăn, bản thân chiếc cốc bi phải được định hình và kiểm tra dung sai kỹ lưỡng.

Bước 1: Dập định hình phôi (Đối với cốc bi dập) hoặc Đúc phôi (Đối với cốc bi gang)

• Cốc bi dập: Thép tấm cuộn (SPHC/SPCC) có độ dày tiêu chuẩn (2mm−5mm) được đưa vào hệ thống máy xả băng và cắt thành các phôi tròn. Sau đó, phôi được đưa vào máy dập thủy lực hành trình lớn (thường từ 160 tấn đến 400 tấn) sử dụng khuôn dập liên hoàn để tạo hình lòng cốc, mép cốc chỉ sau vài nhịp dập.
• Cốc bi đúc: Gang nóng chảy được đổ vào khuôn cát hoặc khuôn kim loại định hình. Sau khi nguội, phôi gang được dỡ khuôn và làm sạch bề mặt bám dính.

Bước 2: Gia công tinh và kiểm tra dung sai vị trí lắp vòng bi

• Lòng trong của cốc bi (nơi tiếp xúc trực tiếp với vòng ngoài của vòng bi) là vị trí cực kỳ nhạy cảm. Đối với cốc bi đúc hoặc cốc dập cao cấp, vị trí này sẽ được gia công lại trên máy tiện/mài CNC để đạt độ chính xác cấp IT7, đảm bảo dung sai lắp ghép dôi (lắp chặt) vừa vặn.
• Kỹ thuật viên sử dụng thước đo lỗ điện tử hoặc calip chặn để kiểm tra đường kính trong. Nếu lòng cốc quá rộng, vòng bi sẽ bị xoay cốt; nếu quá hẹp, khi ép vào sẽ làm bó bi, gây kẹt bi.



Giai đoạn 2: Lắp ráp cụm cốc bi hoàn chỉnh vào con lăn

Sau khi phôi ống con lăn đã được cắt, vát mép và xử lý trục xong, quy trình đóng cụm cốc bi sẽ được tiến hành trên dây chuyền ép chuyên dụng.

Bước 3: Ép vòng bi và bơm mỡ bảo dưỡng

• Vòng bi tiêu chuẩn (chưa mở nắp) được đưa vào lòng cốc bi bằng máy ép thủy lực có đồ gá định tâm. Lực ép phải phân bố đều lên vòng ngoài của vòng bi để tránh làm móp méo hay xước lòng cốc.
• Hệ thống tự động sẽ bơm một lượng mỡ chịu nhiệt chống nước chuyên dụng (thường chiếm 1/3 đến 1/2 không gian trống) vào khoang chứa xung quanh vòng bi.

Bước 4: Lắp đặt hệ thống phớt chặn mê cung

• Các tầng phớt nhựa mê cung (phớt trong, phớt ngoài) được lồng ghép đan xen vào nhau theo đúng chiều kỹ thuật.
• Cuối cùng, nắp sắt bảo vệ ngoài cùng (Dust Cap) được ép chặn vào để bao bọc toàn bộ hệ thống phớt và vòng bi bên trong thành một khối kín khít hoàn hảo.

Bước 5: Ép cụm cốc bi vào hai đầu ống con lăn

• Vỏ ống con lăn được đặt cố định trên bệ máy ép hai đầu (máy ép con lăn chuyên dụng).
• Máy thủy lực sẽ đồng thời ép chặt hai cụm cốc bi vào hai đầu ống con lăn với một lực ép đồng đều. Quá trình này đòi hỏi máy ép phải có độ chính xác cao để đảm bảo hai cốc bi ở hai đầu nằm trên một trục thẳng hàng (đồng tâm tuyệt đối).

Bước 6: Hàn cố định hoặc bo mép (Mối liên kết)

• Phương pháp hàn: Đối với cốc bi dập bằng thép, máy hàn tự động (CO2/Mag) sẽ thực hiện đường hàn xung quanh chu vi tiếp xúc giữa mép cốc bi và đầu ống con lăn. Đường hàn phải ngấu đều, không rỗ khí để đảm bảo không có kẽ hở cho nước lọt vào.
• Phương pháp bo mép (Răng cưa/Mép gờ): Một số dòng con lăn tải nhẹ hoặc con lăn nhựa sử dụng công nghệ miết mép ống (bo viền ôm lấy cốc bi) bằng trục lăn áp lực cao mà không cần hàn, giúp bề mặt con lăn láng mịn hoàn toàn.



Giai đoạn 3: Kiểm tra chất lượng đầu ra (QC)

Trước khi xuất xưởng, con lăn hoàn thiện chứa cụm cốc bi phải vượt qua các bài kiểm tra nghiêm ngặt:

• Kiểm tra độ đảo hướng tâm: Con lăn được đặt lên đồ gá đồng hồ đo, quay thử để kiểm tra xem có bị nhảy tâm hay không (yêu cầu dung sai thường <0.3mm−0.5mm).
• Kiểm tra lực khởi động: Dùng tay gạt nhẹ, con lăn phải quay mượt mà, không có tiếng sượng, kẹt, và tự quay thêm theo đà lực ly tâm. Nếu con lăn quay nặng, chứng tỏ cụm cốc bi đang bị ép quá chặt hoặc lệch tâm.



Kinh nghiệm lựa chọn cốc bi con lăn chất lượng, tối ưu chi phí

Việc tối ưu hóa chi phí khi mua hoặc đặt hàng sản xuất cốc bi con lăn không có nghĩa là chọn sản phẩm rẻ nhất, mà là chọn sản phẩm có tuổi thọ cao nhất trên mỗi chi phí đầu tư. Một cụm cốc bi giá rẻ nhưng nhanh hỏng sẽ khiến doanh nghiệp tốn kém gấp nhiều lần chi phí dừng máy, nhân công sửa chữa và thay mới con lăn.

Dưới đây là những kinh nghiệm thực tế giúp bạn vừa đảm bảo chất lượng, vừa tối ưu hóa ngân sách khi lựa chọn cốc bi con lăn băng tải:

1. Đánh giá "Độ đồng tâm" bằng cảm quan và dụng cụ

Độ đồng tâm (Concentricity) của cốc bi là yếu tố "sống còn". Cốc bi bị lệch dù chỉ vài micromet cũng sẽ khiến vòng bi chịu lực không đều, nhanh hỏng và gây ra tiếng ồn lớn khi vận hành.

• Kinh nghiệm: Khi nhận hàng mẫu, hãy kiểm tra phần mép dập/đúc xem có đều không. Nếu có điều kiện, hãy đưa lên đồ gá quay thử cùng với vỏ ống; nếu kim đồng hồ đo độ đảo (Dial Indicator) nhảy quá biên độ cho phép (thường là >0.5 mm đối với hàng phổ thông và >0.2 mm đối với hàng cao cấp), bạn nên từ chối nhà cung cấp đó.

2. Chọn độ dày phôi dựa theo "Điểm rơi vật liệu"

Không phải lúc nào dày hơn cũng tốt hơn. Việc chọn thừa độ dày sẽ làm tăng trọng lượng băng tải không cần thiết và đẩy chi phí vật tư lên cao.

• Tối ưu chi phí:
  • Với các vị trí con lăn đỡ băng tải ở khu vực không chịu va đập (con lăn hồi - return roller, hoặc con lăn đỡ nhánh không tải), chỉ cần chọn cốc bi dập dày từ 2.0 mm−2.5 mm.
  • Tại vị trí phễu rót liệu – nơi vật liệu như đá, than rơi tự do xuống lòng băng – bắt buộc phải dùng cốc bi dập dày (>3.5 mm) hoặc cốc bi đúc bằng gang để tránh hiện tượng nứt gãy, móp méo lòng cốc.

3. Đầu tư mạnh vào "Hệ thống phớt bảo vệ" thay vì chỉ nhìn vào vòng bi

Rất nhiều người chỉ chăm chăm chọn vòng bi thương hiệu lớn (SKK, NSK, FAG) nhưng lại dùng hệ thống phớt chặn bụi rẻ tiền, sơ sài. Đây là một sai lầm gây lãng phí. Trong môi trường công nghiệp, vòng bi đắt tiền đến đâu cũng sẽ bốc khói sau vài tuần nếu bị bụi mịn hoặc nước lọt vào.

• Kinh nghiệm: Nếu ngân sách có hạn, bạn có thể chọn các dòng vòng bi nội địa/nhập khẩu phân khúc tầm trung có chứng nhận chất lượng, nhưng bắt buộc phải kết hợp với cụm phớt mê cung (Labyrinth Seal) từ 3 đến 5 lớp của cốc bi. Hệ thống phớt tốt sẽ giữ cho vòng bi luôn sạch sẽ và kéo dài tuổi thọ con lăn lên gấp 3 - 4 lần.

4. Đồng bộ vật liệu để tối ưu hóa công nghệ hàn

Mối liên kết giữa cốc bi và ống con lăn rất quan trọng.

• Nếu bạn dùng ống con lăn bằng thép cacbon thông thường, hãy chọn cốc bi dập bằng thép cacbon (như SPHC/SPCC) để dòng hàn dễ ngấu, mối hàn bám chặt và không bị giòn.
• Tránh việc râu ông nọ cắm cằm bà kia (ví dụ: dùng ống dày nhưng cốc quá mỏng hoặc ngược lại), vì khi hàn tự động, dòng nhiệt không đều sẽ dễ gây biến dạng lòng cốc bi, làm hỏng vòng bi ngay từ khâu sản xuất.

5. Ưu tiên các nhà cung cấp có dây chuyền "Dập khuôn liên hoàn"

Phương pháp gia công cốc bi quyết định tính ổn định của sản phẩm:

• Các xưởng gia công nhỏ lẻ thường dập thủ công từng công đoạn, dẫn đến việc các mẻ hàng có dung sai không đều, mép cốc dễ bị rạn nứt ngầm.
• Kinh nghiệm: Hãy ưu tiên các nhà sản xuất lớn sở hữu máy dập thủy lực công suất lớn và khuôn dập liên hoàn. Sản phẩm của họ không chỉ đạt độ chính xác cơ khí tuyệt đối, bề mặt nhẵn mịn (giúp ép vào ống dễ dàng) mà giá thành sản xuất hàng loạt của họ còn rẻ hơn rất nhiều do tối ưu được nhân công và phôi liệu thừa.



Tóm lại

Nhìn tổng thể, cốc bi có thể chỉ là một linh kiện phụ trợ nhỏ nằm ẩn sâu bên trong con lăn, nhưng vai trò của nó lại mang tính quyết định đến sự "sống còn" của toàn bộ hệ thống băng tải công nghiệp. Việc thấu hiểu cấu tạo, phân loại chính xác và lựa chọn đúng thông số kỹ thuật không chỉ giúp doanh nghiệp sở hữu những con lăn vận hành trơn tru, đồng tâm tuyệt đối mà còn là chiếc chìa khóa vàng để tối ưu hóa chi phí bảo trì, ngăn ngừa rủi ro gián đoạn sản xuất.

Đầu tư thông minh vào cụm cốc bi và hệ thống phớt chặn chất lượng ngay từ đầu chính là giải pháp bài bản nhất để nâng cao hiệu suất thiết bị, tiết kiệm năng lượng và tạo đà cho sự phát triển bền vững của mọi nhà máy.
