Hướng dẫn cách làm băng tải từ A-Z: Quy trình thiết kế và chế tạo chi tiết

Trong xu hướng tự động hóa ngày nay, việc ứng dụng các hệ thống cơ khí vào sản xuất là chìa khóa để nâng cao năng suất. Bài viết này sẽ hướng dẫn bạn chi tiết từ khâu chuẩn bị, tính toán lý thuyết cho đến các bước thực hành chế tạo một hệ thống băng tải hoàn chỉnh.


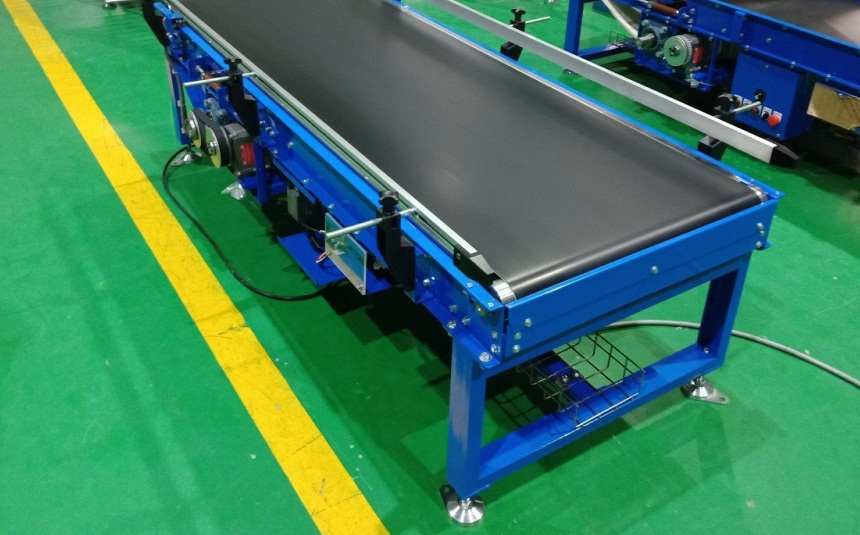

Băng tải (được hiểu là hệ thống vận chuyển liên tục) là một thiết bị cơ khí có chức năng chuyển dời các loại hàng hóa, vật liệu từ vị trí này sang vị trí khác một cách tự động. Trong nền công nghiệp hiện đại, băng tải đóng vai trò kết nối các công đoạn sản xuất, giải phóng sức lao động của con người, giảm thiểu tai nạn lao động và tối ưu hóa thời gian chu kỳ sản xuất.

Các ngành công nghiệp phụ thuộc lớn vào băng tải bao gồm:



Việc nắm rõ nguyên lý và quy trình tự chế tạo băng tải mang lại nhiều lợi ích thiết thực:



Bạn nên cân nhắc tự làm băng tải trong các trường hợp: các dòng băng tải mini, mô hình phục vụ nghiên cứu/đào tạo tại các trường kỹ thuật, hệ thống tải nhẹ cho hộ kinh doanh gia đình, hoặc các dây chuyền có kết cấu đặc thù mà các sản phẩm thương mại trên thị trường không đáp ứng được.




Trước khi bắt tay vào mua vật tư, bạn cần trả lời rõ ràng 4 câu hỏi cốt lõi sau để tránh việc hệ thống làm ra bị quá tải hoặc lãng phí công suất.


Vật liệu bạn cần tải là gì? Là hàng đóng gói (thùng carton, bao tải) hay vật liệu rời (linh kiện nhỏ, nông sản, cát đá)? Bạn cần thu thập đủ các thông số:









Dựa vào các yếu tố trên, hãy chọn cho mình một cấu trúc:





Hệ thống băng tải hoạt động dựa trên nguyên lý truyền động cơ học cơ bản:



Khi cấp điện → Động cơ quay → Hộp giảm tốc hạ số vòng quay, tăng lực kéo → Puly chủ động quay → Lực ma sát giữa puly và dây băng kéo dây băng tịnh tiến → Vật liệu đặt trên dây băng được di chuyển từ điểm A đến điểm B → Dây băng luồn xuống dưới thông qua các con lăn đỡ để quay trở lại điểm A, bắt đầu một chu kỳ mới liên tục.


Để chế tạo một băng tải tiêu chuẩn, bạn cần chuẩn bị đầy đủ các vật tư thuộc 6 nhóm thành phần chính sau:


Thành phần	Vật liệu / Phân loại phổ biến	Yêu cầu kỹ thuật cốt lõi
1. Khung băng tải	Thép sơn tĩnh điện, Inox 201/304, Nhôm định hình	Phải phẳng, không cong vênh, chịu tải tốt, chống rung lắc khi motor chạy.
2. Dây băng tải	Dây PVC (xanh/trắng), PU, Cao su gân sọc, Lưới inox.	Chọn độ dày phù hợp (chuyển hàng nhẹ thường dùng dây PVC dày 2mm - 3mm).
3. Hệ thống Puly	Puly chủ động, puly bị động, puly căng và đổi hướng.	Tiện tròn đồng tâm; nên bọc cao su puly chủ động để tăng ma sát bám dây.
4. Động cơ giảm tốc	Động cơ bánh răng, trục vít, Motor tang trống, Servo.	Tính toán đủ công suất (HP/kW), chọn tỉ số truyền (i) phù hợp.
5. Hệ thống con lăn	Con lăn đỡ trên (đỡ tải), con lăn đỡ dưới (đỡ dây về).	Vòng bi quay trơn tru, không bị kẹt; lắp đặt vuông góc với khung.
6. Hệ thống điện	Tủ điện, CB, Biến tần (VFD), Khởi động từ, Cảm biến, Nút bấm.	Biến tần giúp điều chỉnh tốc độ băng tải mượt mà và bảo vệ motor quá tải.



Dụng cụ cần thiết để chế tạo băng tải

Hãy chắc chắn rằng xưởng của bạn có sẵn các dụng cụ sau trước khi bắt tay thực hiện:

• Dụng cụ cắt, gia công: Máy hàn (Hàn que, hàn Mig hoặc hàn Tig cho inox), máy cắt sắt bàn, máy mài cầm tay, máy khoan bàn hoặc khoan tay.
• Dụng cụ đo lường: Thước cuộn steel, thước kẹp cơ khí (đo đường kính trục), thước thủy (thước nivo) để cân bằng mặt phẳng.
• Thiết bị điện: Đồng hồ đo vạn năng (VOM), kìm tuốt dây.
• Thiết bị cao cấp (nếu có): Thiết bị cân chỉnh laser để đo độ thẳng hàng giữa các puly giúp chống lệch băng cực kỳ hiệu quả.



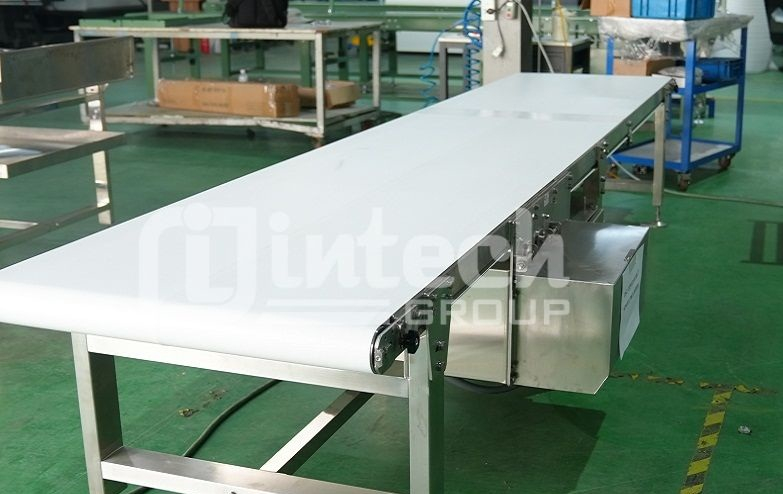

Cách làm băng tải từng bước chi tiết

Bước 1: Thiết kế bản vẽ băng tải

Dù làm băng tải lớn hay nhỏ, hãy vẽ phác thảo trên giấy hoặc sử dụng phần mềm (AutoCAD, SolidWorks). Xác định rõ: Chiều dài (L), Chiều rộng (W), Chiều cao (H), cùng sơ đồ bố trí motor (đặt ở đầu, ở cuối hay treo bên dưới khung).

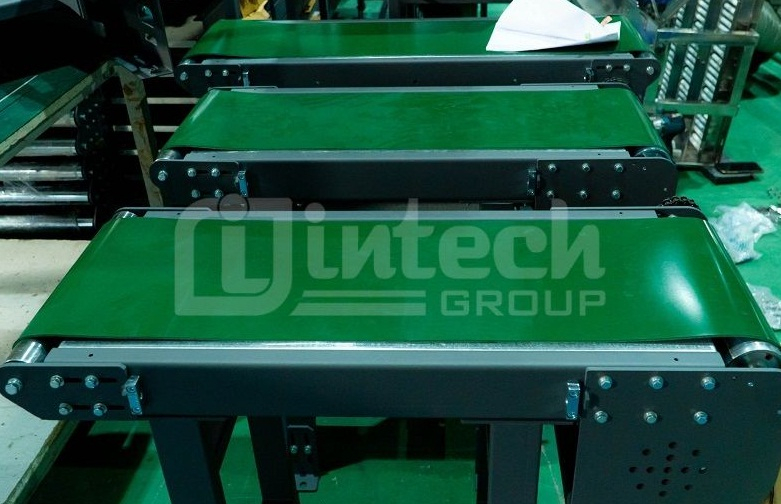

Bước 2: Gia công khung băng tải

Cắt các thanh vật liệu (thép hộp hoặc nhôm định hình) theo bản vẽ. Thực hiện hàn đính trước để kiểm tra tổng thể, sau đó mới hàn chết.

Lưu ý quan trọng: Dùng thước góc để đảm bảo khung xe vuông vắn tuyệt đối. Khung bị chéo hình bình hành là nguyên nhân hàng đầu khiến dây băng tải sau này bị lệch vĩnh viễn không sửa được. Sau khi hàn, mài phẳng các mối hàn và sơn chống rỉ.

Bước 3: Gia công và lắp đặt puly

Ép vòng bi (bạc đạn) vào gối đỡ, luồn trục puly vào. Bắt chặt gối đỡ lên hai đầu khung băng tải thông qua các rãnh trượt (cơ cấu tăng đơ). Kiểm tra độ đảo hướng kính bằng cách quay thử bằng tay xem puly có bị lắc đảo hay không.

Bước 4: Lắp đặt con lăn

Lắp các con lăn đỡ dây lên khung. Khoảng cách tiêu chuẩn giữa các con lăn phụ thuộc vào tải trọng:

• Băng tải nhẹ: Khoảng cách các con lăn từ 500−800 mm.
• Băng tải trung bình: Khoảng cách từ 800−1200 mm.
• Băng tải nặng: Khoảng cách từ 1000−1500 mm.

Bước 5: Lắp động cơ và hộp giảm tốc

Gá đặt motor lên khung. Nếu truyền động bằng xích từ motor sang puly, phải căn chỉnh sao cho hai đĩa nhông thẳng hàng nhau. Điều chỉnh độ căng của xích vừa phải (độ võng xích khoảng 1−2%). Gắn tấm che bảo vệ nhông xích để đảm bảo an toàn cho người vận hành.

Bước 6: Lắp dây băng tải

Luồn dây băng tải ôm qua hệ thống puly và con lăn. Tiến hành nối đầu dây:

• Nếu dùng dây PVC/PU nhỏ, phương pháp dán nguội (dùng keo chuyên dụng) hoặc ghim cơ khí (ghim xương cá bằng kim loại) là nhanh nhất.
• Nếu tải nặng, cần dùng máy ép lưu hóa nhiệt tại công trình để mối nối bền chắc. Sau khi nối xong, vặn vít tăng đơ ở puly bị động để kéo căng dây băng đều cả hai bên.

Bước 7: Lắp đặt hệ thống điện

Đấu nối nguồn điện từ CB tổng vào biến tần, rồi từ biến tần ra motor. Đấu nối các nút nhấn Start/Stop, nút dừng khẩn cấp (Emergency Stop) ra mặt ngoài tủ điện. Cài đặt các thông số cơ bản trên biến tần như: Thời gian tăng tốc (Acceleration time - nên để từ 2−3 giây để băng tải khởi động êm), thời gian giảm tốc và dòng bảo vệ quá tải.

Bước 8: Chạy thử và hiệu chỉnh

Bật nguồn cho băng tải chạy không tải ở tốc độ thấp trước:

• Kiểm tra lệch băng: Nếu dây băng chạy có xu hướng lệch về bên trái, hãy siết nhẹ vít tăng đơ bên trái hoặc nhả bớt vít tăng đơ bên phải (nguyên lý: dây băng luôn chạy về phía bị căng hơn hoặc phía có đường kính cao hơn).
• Kiểm tra xem có tiếng kêu lạ từ ổ bi, motor có bị nóng quá mức không. Sau khi chạy ổn định không tải 30 phút, tiến hành thử nghiệm có tải (đặt sản phẩm lên).



Công thức tính toán cơ bản khi làm băng tải

Để hệ thống vận hành đúng kỹ thuật, bạn nên áp dụng 3 công thức nền tảng sau:

1. Tính tốc độ di chuyển của băng tải (V)

V = (π × D × n) / 60


• V: Tốc độ tuyến tính của băng tải (m/s).
• D: Đường kính của puly chủ động (m).
• n: Tốc độ quay của puly chủ động (vòng/phút - tính bằng tốc độ motor chia cho tỉ số truyền hộp giảm tốc).

2. Tính năng suất vận chuyển (Q)

Q = 3600 × A × V × ρ


• Q: Năng suất vận chuyển (tấn/giờ).
• A: Diện tích mặt cắt ngang của lớp vật liệu nằm trên băng (m²).
• V: Tốc độ băng tải (m/s).
• ρ: Khối lượng riêng của vật liệu cần tải (tấnn/m³).

3. Tính công suất động cơ sơ bộ (P)

P = (F × V) / (1000 × η)


• P: Công suất cần thiết trên trục động cơ (kW).
• F: Tổng lực kéo cần thiết để thắng ma sát và nâng vật liệu lên cao (N).
• V: Tốc độ băng tải (m/s).
• η: Hiệu suất của hệ thống truyền động (thường lấy từ 0.85−0.92). (Sau khi tính ra P, bạn nên chọn motor có công suất thực tế lớn hơn từ 15%−30% để dự phòng tải động lúc khởi động).



Các lỗi thường gặp và cách khắc phục

Trong quá trình tự chế tạo và vận hành lần đầu, bạn rất dễ gặp phải các sự cố sau:

1. Dây băng tải chạy bị lệch sang một bên:

• Nguyên nhân: Khung bị vặn, trục hai puly đầu cuối không song song với nhau, hoặc mối nối dây băng bị cắt lệch.
• Khắc phục: Đo lại khoảng cách hai puly ở hai bên sườn sao cho bằng nhau tuyệt đối; điều chỉnh lại hệ thống vít tăng đơ.

2.    Dây băng bị trượt, puly quay nhưng dây đứng yên:

• Nguyên nhân: Dây quá chùng, hoặc mặt puly quá trơn, hoặc tải trọng trên băng quá nặng.
• Khắc phục: Tăng thêm độ căng dây bằng tăng đơ; tiến hành bọc thêm một lớp cao su xẻ rãnh cho puly chủ động để tăng hệ số ma sát.

3.    Động cơ bị nóng đột ngột hoặc ngắt biến tần liên tục:

• Nguyên nhân: Chọn công suất motor quá nhỏ, hoặc hệ thống cơ khí bị kẹt (vòng bi vỡ, con lăn không quay).
• Khắc phục: Kiểm tra dùng tay quay thử trục xem có bị bó kẹt cơ khí không. Nếu cơ khí trơn tru mà motor vẫn nóng, bắt buộc phải thay motor có công suất lớn hơn.



Chi phí làm băng tải tham khảo

Chi phí thực tế phụ thuộc rất nhiều vào xuất xứ linh kiện (Motor Nhật bãi hay motor mới, biến tần hãng nào) và vật liệu làm khung. Dưới đây là bảng phân khúc chi phí ước tính:

• Băng tải Mini / Học tập: Chi phí từ 5 – 15 triệu đồng (Dài dưới 2m, dùng nhôm định hình, motor nhỏ 24V hoặc 220V).
• Băng tải PVC công nghiệp nhẹ: Chi phí từ 15 – 50 triệu đồng (Dài từ 3−6m, khung thép sơn tĩnh điện hoặc inox, chạy điện 3 pha 380V).
• Băng tải cao su tải nặng (Cát, đá, than): Chi phí từ 50 – 300 triệu đồng (Kết cấu khung thép hình chữ I hoặc chữ U vững chắc, dây cao su bố vải dày dày).
• Hệ thống băng tải tự động hóa thông minh: Chi phí từ vài trăm triệu đến hàng tỷ đồng (Có tích hợp hệ thống phân loại sensor, khí nén, PLC điều khiển logic phức tạp).



Nên tự làm băng tải hay mua hoàn chỉnh?

Việc nên tự làm hay mua băng tải hoàn chỉnh phụ thuộc lớn vào ngân sách, kỹ thuật cơ khí và mục đích sử dụng của bạn.

Dưới đây là bảng so sánh nhanh giúp bạn đưa ra quyết định:


Tiêu chí	Tự chế tạo băng tải	Mua từ đơn vị chuyên nghiệp
Ưu điểm	Chi phí rẻ hơn đáng kể. Tùy biến hình dáng linh hoạt. Nâng cao tay nghề kỹ thuật của đội ngũ nội bộ.	Độ thẩm mỹ và hoàn thiện cực cao. Có đầy đủ chứng nhận an toàn, ISO. Có chính sách bảo hành, bảo trì chính hãng.
Nhược điểm	Tốn nhiều thời gian và công sức nghiên cứu. Rủi ro tính toán sai dẫn đến hỏng vặt, chạy lệch băng.	Chi phí đầu tư ban đầu cao hơn. Khó thay đổi thiết kế một khi đã chốt hợp đồng.
Lời khuyên	Nên chọn cho các ứng dụng nhỏ, tải nhẹ, môi trường thông thường, hoặc xưởng nhà có sẵn máy móc cơ khí.	Nên chọn cho dây chuyền chạy liên tục 24/7, yêu cầu an toàn thực phẩm khắt khe (HACCP) hoặc lắp ráp xuất khẩu.



Kinh nghiệm thiết kế và chế tạo băng tải thực tế

Ghi nhớ những "mẹo" xương máu dưới đây từ các kỹ sư cơ khí để sản phẩm của bạn đạt độ bền cao nhất:

• Thiết kế dạng Module: Hãy chia băng tải dài thành các block nhỏ (ví dụ băng tải 12m nên chia thành 3 module 4m bắt bolt với nhau). Điều này giúp dễ di chuyển, dễ lắp đặt vào xưởng chật hẹp.
• Chừa khoảng trống bảo trì: Đừng thiết kế khung quá kín. Phải chừa khoảng trống ở các gối đỡ để tra mỡ bôi trơn định kỳ cho vòng bi.
• Luôn dùng biến tần: Đừng đấu thẳng motor vào nguồn điện. Biến tần giúp dòng khởi động không bị sụt áp nhà xưởng và tăng tuổi thọ cho hộp số gấp 2 lần nhờ khả năng tăng tốc mượt mà.
• Tính tải trọng động: Khi tính công suất, luôn tính trường hợp xấu nhất khi vật liệu bị đổ đống, dồn ứ tại một điểm trên băng, thay vì chỉ tính tải trọng rải đều (tải tĩnh).



Kết luận

Chế tạo một hệ thống băng tải thành công đòi hỏi sự kết hợp hài hòa giữa độ chính xác của cơ khí chế tạo và sự ổn định của hệ thống điều khiển điện. Việc đầu tư nghiêm túc cho khâu khảo sát nhu cầu, lên bản vẽ chi tiết và tính toán công suất ngay từ đầu sẽ giúp bạn tiết kiệm được rất nhiều chi phí sửa sai, giúp băng tải hoạt động bền bỉ, giúp giải phóng sức lao động và tối ưu hóa tối đa dòng chảy sản xuất cho doanh nghiệp của bạn.
