Dây Curoa băng tải là gì? Phân loại và hướng dẫn lựa chọn chuẩn kỹ thuật

Trong các dây chuyền sản xuất và hệ thống tự động hóa hiện đại, băng tải đóng vai trò cốt lõi trong việc vận chuyển hàng hóa. Tuy nhiên, để hệ thống băng tải có thể vận hành mượt mà, chính xác và bền bỉ, không thể thiếu một bộ phận truyền động gián tiếp quan trọng: Dây curoa băng tải.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện, chuyên nghiệp từ cấu tạo, phân loại, thông số kỹ thuật đến kinh nghiệm lựa chọn và bảo trì dòng sản phẩm này.


Dây curoa băng tải (Conveyor Drive Belt) là thiết bị truyền động cơ khí dạng dây vòng liên tục. Nó được sử dụng để truyền mô-men xoắn và chuyển động quay từ nguồn động lực (động cơ điện hoặc hộp giảm tốc) đến puly chủ động của hệ thống băng tải. Hệ thống hoạt động dựa trên nguyên lý ma sát (đối với đai V, đai dẹt) hoặc ăn khớp răng đồng bộ (đối với đai răng).

* Lưu ý quan trọng (tránh nhầm lẫn): Dây curoa băng tải không phải là dây băng tải. Dây curoa là thiết bị truyền động nằm ở cụm motor, trong khi dây băng tải là bề mặt trực tiếp chứa và vận chuyển vật liệu bên trên.

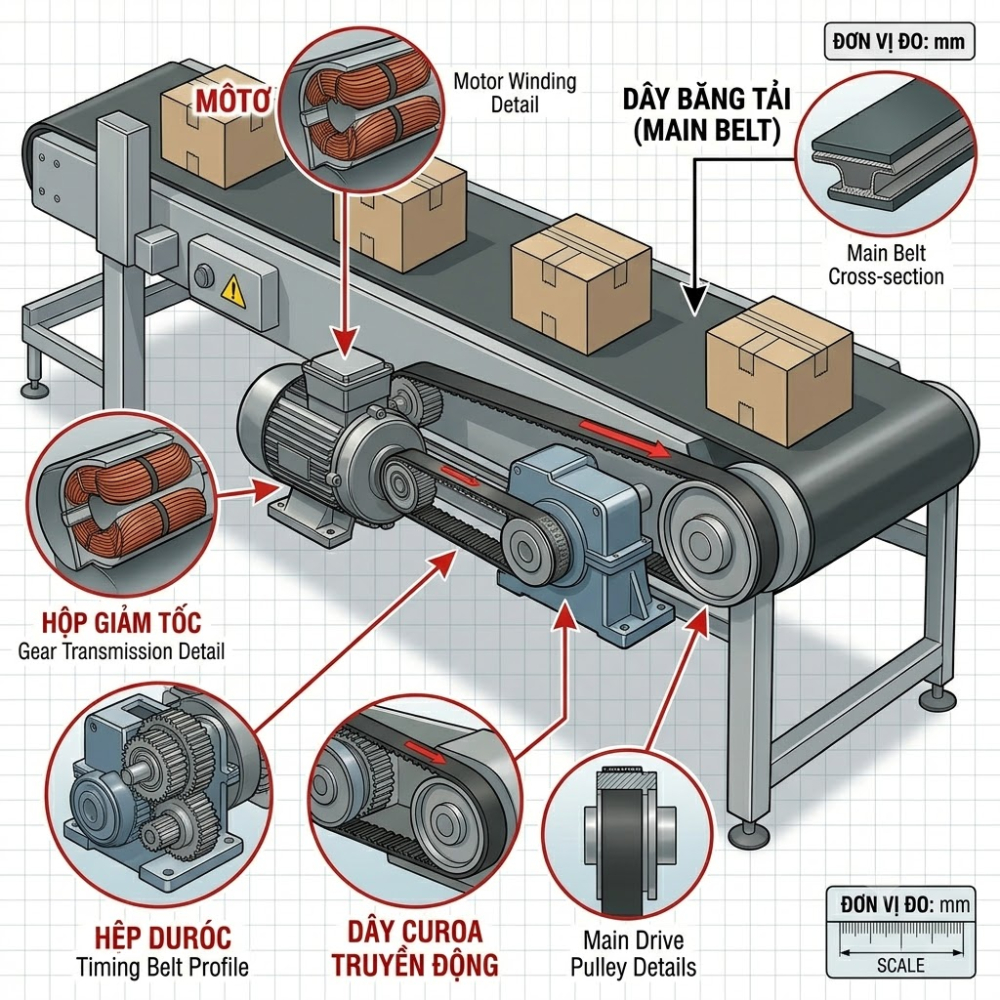

Trong cơ khí chế tạo băng tải, dây curoa thường được bố trí ở các cụm truyền động gián tiếp theo hai phương án phổ biến sau:

- Phương án 1 (Truyền động trước giảm tốc - Tối ưu tốc độ):

[Động cơ] ---> (Puly chủ động) ---> [DÂY CUROA] ---> (Puly bị động) ---> [Hộp giảm tốc] ---> [Puly kéo băng tải]

- Phương án 2 (Truyền động sau giảm tốc - Tối ưu moment/Đồng bộ con lăn):

[Động cơ] ---> [Hộp giảm tốc] ---> (Puly chủ động) ---> [DÂY CUROA] ---> (Puly bị động / Trục puly kéo)








Một sợi dây curoa công nghiệp tiêu chuẩn được cấu thành từ 4 thành phần lớp liên kết chặt chẽ:



Tùy vào kiểu dáng, dây curoa vận hành theo hai nguyên lý:

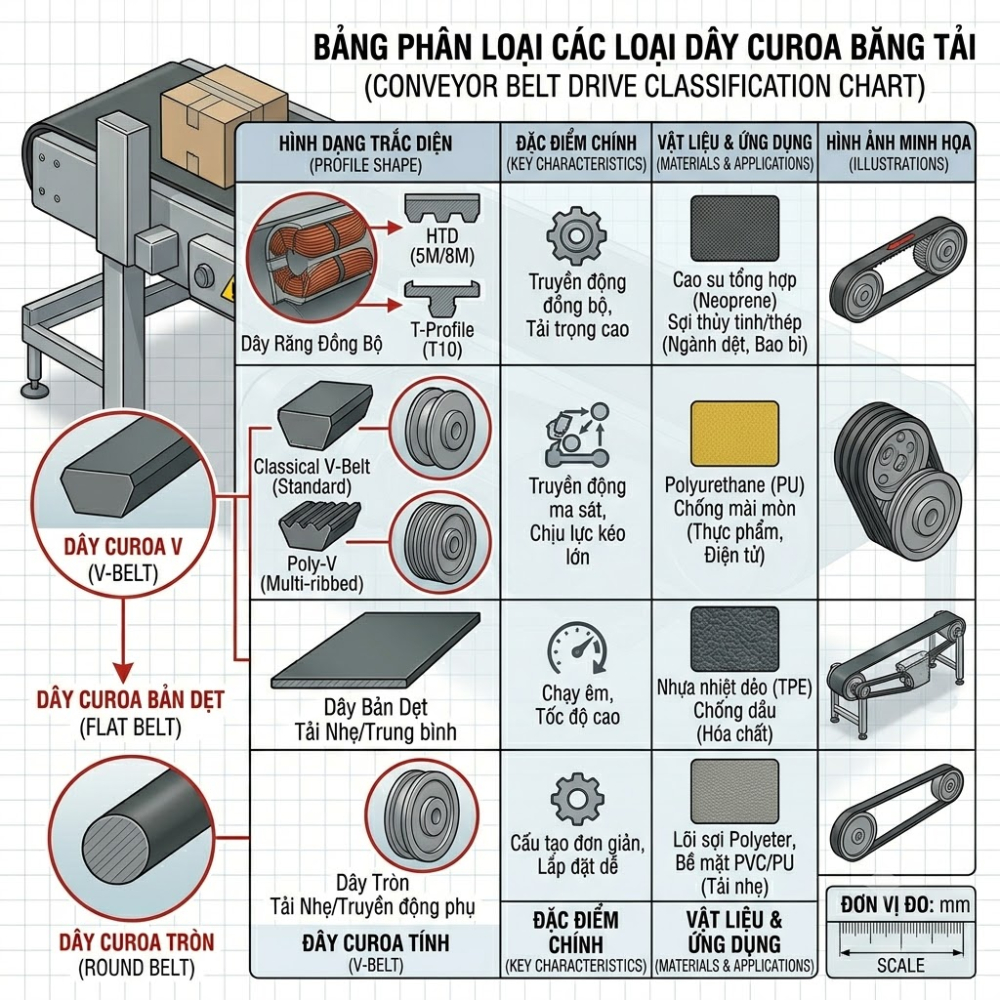

Để tối ưu hóa cho từng loại băng tải, nhà sản xuất chia dây curoa thành các dòng đặc thù:


Loại dây curoa	Hình dáng & Đặc điểm	Ưu điểm	Nhược điểm	Ứng dụng phù hợp
Dây bản dẹt (Flat Belt)	Mặt cắt phẳng, mỏng, diện tích tiếp xúc lớn.	Hiệu suất cao, chạy cực êm ở tốc độ cao, ít rung động.	Dễ bị trượt nếu chịu tải trọng quá lớn.	Tải nhẹ đến trung bình, máy đóng gói, in ấn.
Dây chữ V (V-Belt)	Tiết diện hình thang, bám chắc vào rãnh puly.	Khả năng truyền tải lớn, giá thành rẻ, dễ tìm kiếm thay thế.	Có hiện tượng trượt nhẹ khi quá tải nghiêm trọng.	Băng tải công nghiệp nặng, khai khoáng, gạch men.
Dây curoa răng (Timing Belt)	Mặt trong có các răng định hình (T, AT, HTD...).	Truyền động chính xác tuyệt đối, không trượt, hiệu suất tối đa.	Chi phí cao, yêu cầu puly chế tạo chính xác đồng bộ.	Hệ thống tự động hóa, robot, băng tải định lượng.
Dây Poly-V (Gân dọc)	Sự kết hợp giữa dây dẹt và nhiều gân chữ V nhỏ song song.	Kích thước nhỏ gọn nhưng chịu tải cực tốt ở tốc độ cao.	Yêu cầu puly nhiều rãnh chuyên dụng.	Hệ thống băng tải logistics, con lăn truyền động gián tiếp.
Dây răng PU (Polyurethane)	Làm từ nhựa PU lõi thép hoặc lõi sợi.	Chống mài mòn vượt trội, không sinh bụi bẩn, thẩm mỹ cao.	Giá thành cao hơn dòng cao su.	Băng tải thực phẩm, dược phẩm, sản xuất linh kiện điện tử.



Các thông số kỹ thuật dây curoa băng tải cần lưu ý khi lựa chọn

Khi thiết kế mới hoặc tìm mua vật tư thay thế cho băng tải, bạn bắt buộc phải xác định chính xác các thông số sau:

• Chiều dài (Chu vi): Ký hiệu theo chu vi vòng ngoài (La), vòng trong (Li) hoặc vòng pitch trung hòa (Lw/Lp). Đơn vị tính bằng mm hoặc inch.
• Chiều rộng (Width): Quyết định trực tiếp đến diện tích tiếp xúc và khả năng chịu tải trọng tải kéo của sợi dây.
• Bước răng (Pitch) và Biên dạng răng: Đối với dây răng, khoảng cách giữa 2 tâm răng kế tiếp là yếu tố quyết định.
  • Hệ mét: T5, T10 (Răng thang tiêu chuẩn); AT5, AT10 (Răng thang cải tiến, chịu tải nặng, chống rơ lắc); HTD 5M, 8M, 14M (Răng tròn hiệu suất cao).
  • Hệ Inch: XL (0.200"), L (0.375"), H (0.500").
• Vật liệu & Nhiệt độ làm việc:
  • Chất liệu Cao su (Rubber): Làm việc tốt từ -20°C đến 80°C, độ dẻo tốt.
  • Chất liệu Nhựa PU: Làm việc tốt từ -30°C đến 100°C, khả năng chịu dầu mỡ, hóa chất và chống cắt/xước vượt trội.



So sánh dây curoa và xích truyền động băng tải

Nên chọn dây curoa hay xích cho hệ thống băng tải? Bảng so sánh dưới đây sẽ giúp bạn đưa ra quyết định:


Tiêu chí	Dây curoa băng tải	Xích truyền động
Nguyên lý	Ma sát hoặc ăn khớp đồng bộ	Ăn khớp cơ khí (nhông xích)
Độ ồn khi chạy	Rất thấp, vận hành cực êm	Cao do va chạm kim loại
Yêu cầu bảo trì	Ít (Không cần bôi trơn)	Nhiều (Phải tra dầu mỡ định kỳ)
Tốc độ vận hành	Cao đến rất cao	Trung bình
Độ chính xác vị trí	Tuyệt đối đối với Timing Belt; Đai V có độ trượt	Không trượt, nhưng xích bị giãn do mòn chốt theo thời gian
Khả năng chịu tải	Trung bình đến cao	Rất cao đến siêu tải
Chi phí đầu tư	Thấp, tiết kiệm	Cao hơn



Hướng dẫn lắp đặt, bảo dưỡng và khắc phục sự cố



- Quy trình lắp đặt chuẩn kỹ thuật:



• Vệ sinh và kiểm tra: Lau sạch bụi bẩn, dầu mỡ trên puly. Kiểm tra xem rãnh puly có bị mòn vẹt không.
• Kiểm tra độ đồng tâm: Dùng thước thẳng hoặc thiết bị laser để đảm bảo 2 puly thẳng hàng (đồng tâm trục). Lệch puly là nguyên nhân hàng đầu làm đứt dây curoa.
• Điều chỉnh độ căng vừa đủ: Không lắp dây quá căng (gây hại vòng bi động cơ) và không quá chùng (gây trượt dây).
• Chạy thử nghiệm: Cho hệ thống chạy không tải từ 5–10 phút để theo dõi độ ổn định trước khi đưa vào tải thực tế.



- Các sự cố thường gặp và cách xử lý nhanh



• Sự cố 1: Dây bị trượt, sinh nhiệt cao, có mùi khét
  • Nguyên nhân: Dây bị chùng sau một thời gian chạy rốt-đa (giãn cơ học tự nhiên) hoặc puly bị dính dầu nhớt.
  • Xử lý: Vệ sinh khô puly, điều chỉnh tăng đơ cơ khí ở đế động cơ để căng lại dây đạt chuẩn.
• Sự cố 2: Dây bị nứt nẻ mặt lưng, bong tróc răng
  • Nguyên nhân: Lão hóa vật liệu tự nhiên, làm việc quá nhiệt hoặc puly có đường kính quá nhỏ so với tiêu chuẩn cho phép của dây (gây hiện tượng Flex fatigue).
  • Xử lý: Thay thế dây mới và kiểm tra lại thông số thiết kế đường kính puly tối thiểu của hãng.
• Sự cố 3: Dây curoa nhanh bị mòn sờn mép bên
  • Nguyên nhân: Puly bị lệch tâm trục hoặc chọn sai biên dạng đai (ví dụ: lắp dây hệ mét vào puly hệ inch).
  • Xử lý: Căn chỉnh lại độ thẳng hàng bằng laser và đồng bộ profile răng giữa dây và puly.



Giải đáp các câu hỏi thường gặp về dây curoa băng tải

Câu hỏi 1: Dây curoa băng tải có cần tra dầu mỡ để chạy mượt hơn không?

• Trả lời: Tuyệt đối KHÔNG. Dây curoa hoạt động dựa trên ma sát khô hoặc ăn khớp cơ khí sạch. Việc để hóa chất, dầu mỡ dính vào sẽ làm triệt tiêu lực ma sát, gây trượt hoàn toàn, đồng thời làm phân hủy cấu trúc cao su tổng hợp khiến dây thối rữa và đứt nhanh chóng.

Câu hỏi 2: Tuổi thọ trung bình của dây curoa băng tải là bao lâu?

• Trả lời: Trong điều kiện môi trường nhà xưởng tiêu chuẩn và được tính toán đúng công suất, tuổi thọ dây curoa chất lượng cao kéo dài từ 1 đến 3 năm. Ở các môi trường khắc nghiệt như nhà máy xi măng, than đá, dệt nhuộm, tuổi thọ có thể ngắn hơn và cần kiểm tra định kỳ mỗi 6 tháng.



Kết luận

Lựa chọn đúng loại dây curoa băng tải không chỉ giúp tối ưu hóa hiệu suất truyền động của máy móc mà còn giúp doanh nghiệp tiết kiệm hàng triệu đồng chi phí sửa chữa và hạn chế tối đa rủi ro dừng máy đột ngột. Hãy luôn dựa vào tải trọng thực tế, tốc độ thiết kế và môi trường làm việc để chọn lựa dòng dây curoa có chất liệu và thông số phù hợp nhất.
