Puly băng tải là gì? Cấu tạo, Phân loại và Cách chọn phù hợp

Puly băng tải là gì?



Vai trò của Puly trong hệ thống truyền động

• Truyền động lực: Tiếp nhận công suất từ motor giảm tốc thông qua xích hoặc khớp nối, tạo ra lực ma sát bề mặt đủ lớn để kéo toàn bộ tải trọng hàng hóa phía trên dây băng di chuyển.
• Điều hướng và chuyển hướng: Giúp dây băng tải chuyển động theo một chu trình khép kín, định hình quỹ đạo chạy (lên dốc, hạ dốc, quay đầu).
• Làm căng và cân bằng: Kết hợp với các cơ cấu tăng sưa để giữ cho dây băng luôn có độ căng tiêu chuẩn, ngăn chặn hiện tượng chùng dây, trượt băng hoặc lệch băng sang hai bên gờ khung.

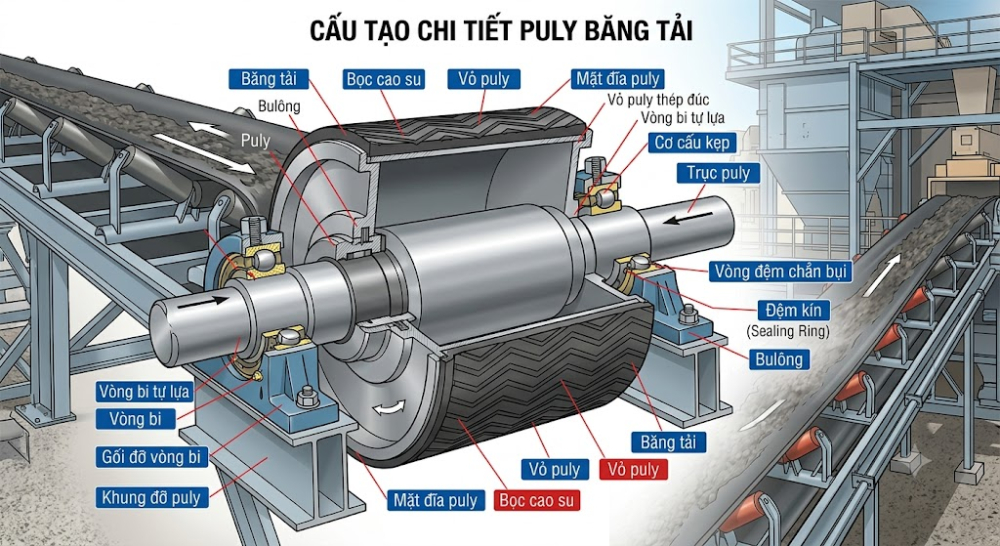

Cấu tạo chi tiết của một Puly băng tải tiêu chuẩn

• Vỏ puly (Trục ống): Là phần thân trụ tròn bên ngoài, tiếp xúc gián tiếp hoặc trực tiếp với dây băng. Vỏ puly thường được chế tạo bằng ống thép đúc carbon tiêu chuẩn, thép chịu lực hoặc inox (đối với ngành thực phẩm). Độ dày của vỏ dao động từ 4mm đến hơn 20mm tùy thuộc vào tải trọng hệ thống.
• Trục puly: Được xem là thanh xương sống chịu toàn bộ lực uốn và lực xoắn của hệ thống. Trục thường được làm bằng thép nguyên khối cao cấp (như thép C45, 40Cr) được gia công chính xác trên máy tiện CNC để đảm bảo độ đồng tâm hoàn hảo.
• Mặt bích (Đĩa bên - End Discs): Là các đĩa thép dày được hàn tích hợp ở hai đầu của vỏ puly, giữ vai trò liên kết cố định giữa vỏ puly và trục puly thành một khối đồng nhất vững chắc.
• Vòng bi (Bạc đạn) và Gối đỡ: Cho phép trục puly quay quanh trục một cách mượt mà với hệ số ma sát thấp nhất. Các loại gối đỡ (như UCP, UCF, UK) thường có nắp chắn bụi để bảo vệ vòng bi khỏi môi trường bụi bẩn của nhà máy.
• Lớp bọc cao su (tùy chọn): Để tăng cường hệ số ma sát giữa vỏ puly và mặt dưới dây băng, người ta thường bọc một lớp cao su lưu hóa lên bề mặt vỏ thép (độ dày từ 5mm - 15mm).

Phân loại Puly băng tải phổ biến hiện nay

- Puly chủ động (Drive Pulley)

• Vị trí: Thường được lắp ở đầu ra của băng tải (đầu xả liệu).
• Đặc điểm: Kết nối trực tiếp với động cơ hoặc hộp giảm tốc bằng khớp nối, xích hoặc trục côn. Bề mặt thường được bọc một lớp cao su xẻ rãnh (hình thoi hoặc xương cá) để tăng tối đa lực ma sát.
• Nhiệm vụ: Là "bộ não" chuyển động của toàn hệ thống. Nó tiếp nhận mô-men xoắn từ động cơ để kéo và đẩy toàn bộ sợi dây băng tải cùng vật liệu di chuyển về phía trước.

-  Puly bị động / Puly đuôi (Tail Pulley)

• Vị trí: Lắp đặt ở phía cuối của băng tải (nơi tiếp nhận/nạp vật liệu).
• Đặc điểm: Không kết nối với động cơ mà quay tự do theo chuyển động của dây băng. Bề mặt thường để trơn (thép trần) hoặc bọc cao su phẳng.
• Nhiệm vụ: Đổi hướng chuyển động của dây băng tải quay ngược trở lại chu kỳ cũ. Đồng thời, puly đuôi thường được tích hợp với hệ thống tăng đưa (vít căng băng) để điều chỉnh độ căng của dây.

c. Puly đổi hướng (Snub Pulley)

• Vị trí: Nằm rất gần puly chủ động, ở phía nhánh băng hồi (nhánh chạy về).
• Đặc điểm: Kích thước đường kính thường nhỏ hơn puly chủ động và puly bị động.
• Nhiệm vụ: Chèn vào dây băng để làm tăng góc ôm (góc tiếp xúc) của dây băng quanh puly chủ động. Góc ôm càng lớn, lực ma sát càng cao, giúp chống hiện tượng trượt dây băng khi tải nặng.

Puly uốn cong / Puly căng (Bend / Take-up Pulley)

• Vị trí: Nằm ở khoang căng băng (thường ở giữa hoặc dưới bụng đối với các hệ thống băng tải dài).
• Nhiệm vụ:
  • Puly uốn cong (Bend Pulley): Thay đổi hướng đi của dây băng tại các khúc cua hoặc khi cần hạ thấp/nâng cao độ cao băng tải.
  • Puly căng (Take-up Pulley): Kết nối với hệ thống đối trọng (tạ căng băng) nhằm duy trì lực căng tự động và ổn định cho dây băng trong suốt quá trình giãn nở do nhiệt hoặc lực kéo.

- Bảng so sánh nhanh các loại puly băng tải

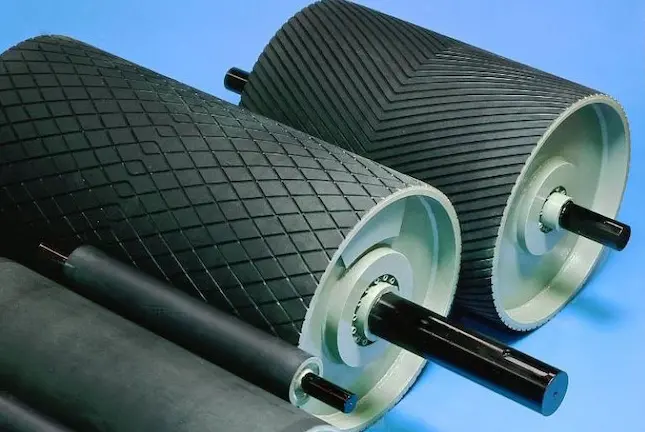

1. Các loại vật liệu bọc phổ biến

• Cao su trơn: Bề mặt phẳng, mịn. Thường dùng cho các puly bị động (puly đuôi, puly uốn cong) nơi không yêu cầu lực kéo lớn, hoặc trong môi trường khô ráo, sạch sẽ.
• Cao su rãnh hình thoi: Bề mặt được cắt các rãnh hình kim cương. Rãnh này có tác dụng thoát nước, thoát dung dịch và các hạt bụi nhỏ bám trên dây băng. Thường dùng cho puly chủ động công suất vừa và nhỏ.
• Cao su rãnh xương cá: Các đường rãnh hướng về một phía tạo thành hình chữ V. Loại này có khả năng tự làm sạch cực tốt, đẩy nước và bùn đất ra hai bên cạnh băng tải khi puly quay. Nó có tính định hướng, do đó cần lắp đặt đúng theo chiều quay của băng tải.

• Đặc điểm: Các viên gốm có các gai nhỏ nhô lên giúp bám chặt vào lớp cao su mặt dưới của dây băng tải, tạo ra hệ số ma sát cực cao (gấp 2-3 lần cao su thông thường).
• Ứng dụng: Chuyên dụng cho các hệ thống băng tải tải trọng cực nặng, khoảng cách dài, độ căng lớn hoặc vận hành trong môi trường cực kỳ khắc nghiệt, sũng nước, bùn lầy (như khai thác mỏ than, đá, nhà máy xi măng, cảng biển).
• Phân loại: Gốm mịn (Smooth Ceramic - giảm mài mòn mặt băng) và Gốm gai (Dimple Ceramic - tăng tối đa lực bám).

• Đặc điểm: PU có khả năng chống mài mòn, chống rách và kháng dầu mỡ, hóa chất vượt trội so với cao su. Bề mặt PU nhẵn nhưng có độ bám dính tốt.
• Ứng dụng: Thường dùng trong ngành chế biến thực phẩm, nông sản, hóa chất, hoặc những nơi dây băng tải vận chuyển vật liệu có cạnh sắc nhọn dễ gây rách bề mặt puly.

2. Các công nghệ bọc bề mặt Puly hiện nay

• Cách thực hiện: Sử dụng các tấm cao su/gốm đúc sẵn tại nhà máy. Bề mặt vỏ puly được mài nhám, làm sạch, sau đó dùng keo dán công nghiệp chuyên dụng (như keo SC2000, SC4000) để dán trực tiếp tấm bọc lên puly ở nhiệt độ môi trường.
• Ưu điểm: Thực hiện nhanh chóng, có thể thi công ngay tại công trường mà không cần tháo dỡ puly ra khỏi hệ thống, tiết kiệm thời gian dừng máy.
• Nhược điểm: Độ bền mối nối keo phụ thuộc nhiều vào tay nghề thợ và dung môi. Khó áp dụng cho môi trường nhiệt độ quá cao.

• Cách thực hiện: Bản chất là quy trình "đúc" lớp cao su thô trực tiếp lên vỏ puly. Toàn bộ puly được quấn các lớp cao su chưa lưu hóa, sau đó đưa vào lò hấp áp suất (Autoclave) với nhiệt độ và áp suất cao để lưu hóa.
• Ưu điểm: Lớp cao su và vỏ thép kết hợp thành một khối đồng nhất, hoàn toàn không có mối nối, độ bền liên kết cực kỳ cao, không lo bị bong tróc mép.
• Nhược điểm: Phải vận chuyển puly về nhà máy có lò hấp chuyên dụng, chi phí cao và thời gian xử lý lâu hơn.

• Cách thực hiện: Các tấm bọc cao su hoặc gốm được đúc trên các xương thép mỏng. Trên vỏ puly, người ta hàn các thanh ray dẫn hướng. Khi lắp đặt hoặc thay thế, người thợ chỉ cần trượt các tấm bọc này vào ray và cố định lại.
• Ưu điểm: Thay thế lớp bọc cực kỳ nhanh mà không cần tháo puly, không cần dùng keo hay chờ đợi lưu hóa. Rất chuộng trong ngành khai khoáng khi thời gian dừng máy được tính bằng tiền tỷ.

- Bảng tổng hợp so sánh vật liệu bọc Puly

Các thông số kỹ thuật cốt lõi khi thiết kế và lựa chọn Puly

• Đường kính ngoài puly (D): Đường kính phải tương thích với độ dày và số lớp bố của dây băng tải. Nếu đường kính quá nhỏ, dây băng khi cuộn qua puly sẽ bị uốn cong quá mức gây ra hiện tượng nứt gãy lớp cao su mặt và rách lớp bố vải bên trong.
• Chiều dài mặt puly (W): Chiều dài của puly luôn luôn phải lớn hơn chiều rộng của sợi dây băng tải. Quy chuẩn thông thường:

• Độ dày vỏ ống: Tùy thuộc vào lực căng tổng thể (T₁, T₂). Các hệ thống tải đá, than đá, khoáng sản đòi hỏi vỏ ống dày từ 10mm - 16mm chống móp méo.
• Cân bằng động: Đối với các băng tải có tốc độ vận hành cao (trên 2m/s), puly bắt buộc phải trải qua quá trình cân bằng động trên máy chuyên dụng để triệt tiêu lực ly tâm gây rung lắc, bảo vệ vòng bi không bị vỡ mẻ.

Quy trình bảo dưỡng định kỳ Puly băng tải

• Nghe và quan sát: Đi dọc băng tải để nghe xem gối đỡ puly có tiếng rít, tiếng cạch cạch hay không. Quan sát xem puly có bị đảo (quay lệch tâm) hay không.
• Kiểm tra nhiệt độ: Sử dụng súng đo nhiệt độ hồng ngoại để kiểm tra vỏ gối đỡ vòng bi. Nhiệt độ an toàn thường dưới $70^circtext{C}$. Nếu vượt quá $80^circtext{C}$, cần dừng máy kiểm tra ngay.
• Vệ sinh sơ bộ: Đảm bảo hệ thống dao gạt bùn/vật liệu ở đầu puly vẫn hoạt động tốt, không để đất đá kẹt vào bụng băng.

• Bơm mỡ bôi trơn: Bơm mỡ chuyên dụng (chịu nhiệt, chịu tải) vào gối đỡ qua vú mỡ. Lưu ý: Không bơm quá nhiều vì có thể làm rách phớt chặn bụi.
• Kiểm tra độ mòn: Kiểm tra các rãnh xương cá/hình thoi trên lớp bọc cao su xem có bị mòn nhẵn hay sứt mẻ không.
• Kiểm tra mối hàn và khóa trục: Quan sát các mối hàn giữa đĩa chặn (end disc) và vỏ puly xem có xuất hiện vết nứt chân chim do mỏi vật liệu hay không. Kiểm tra độ chặt của bộ khóa trục (taper lock).

• Tháo rời hệ thống gối đỡ, vệ sinh sạch sẽ mỡ cũ, kiểm tra độ rơ của vòng bi, thay mới nếu cần thiết.
• Cân bằng động lại puly nếu phát hiện có hiện tượng rung lắc ở tốc độ cao.
• Sơn lại các phần vỏ thép bị rỉ sét để chống ăn mòn môi trường.

Bảng tổng hợp các lỗi thường gặp ở Puly băng tải và giải pháp xử lý

Trong quá trình vận hành lâu dài, puly không thể tránh khỏi các hao mòn vật lý. Dưới đây là cẩm nang bắt bệnh nhanh dành cho kỹ sư bảo trì:


Hiện tượng lỗi	Nguyên nhân chủ yếu	Biện pháp khắc phục
Dây băng tải bị trượt tại puly chủ động dù motor vẫn quay.	Lớp bọc cao su của puly bị mòn nhẵn; độ căng của dây băng tải bị chùng.	Tiến hành bọc lại lớp cao su mới (nên chọn loại có rãnh); siết lại cơ cấu tăng sưa đuôi.
Puly phát ra tiếng kêu két két hoặc rít lớn, sờ vào gối đỡ thấy nóng rát.	Vòng bi bên trong gối đỡ bị cạn mỡ bôi trơn, bị lọt cát bụi hoặc đã bị vỡ hạt bi.	Dừng máy ngay lập tức, bơm mỡ chịu nhiệt chuyên dụng. Nếu vòng bi đã vỡ, tiến hành thay mới.
Trục puly bị biến dạng, cong vênh hoặc nứt gãy mối hàn mặt bích.	Hệ thống chạy quá tải trọng thiết kế; hoặc puly bị kẹt dị vật cứng (đá, sắt vụn) ở góc khuất.	Thay thế trục mới bằng vật liệu thép tốt hơn (C45 cán nóng); lắp thêm các tấm gạt phôi làm sạch băng.
Dây băng tải liên tục chạy lệch về một phía của puly.	Trục của puly chủ động và puly bị động không song song (bị lắp chéo); khung băng tải bị vặn.	Điều chỉnh lại các ốc vít trên gối đỡ để hai trục puly vuông góc hoàn toàn với tâm dọc của băng tải.



Tiêu chí đánh giá và lựa chọn đơn vị gia công Puly băng tải uy tín

Hiện nay trên thị trường có rất nhiều cơ sở cơ khí nhận gia công rulo/puly giá rẻ. Tuy nhiên, để tìm được một đối tác chất lượng, đảm bảo thiết bị hoạt động 5 - 10 năm không hỏng hóc, doanh nghiệp cần dựa vào các tiêu chí sau:

• Hệ thống xưởng máy hiện đại: Đơn vị sản xuất phải sở hữu máy tiện cỡ lớn (để tiện các dòng rulo đường kính lớn), máy hàn tự động (đảm bảo mối hàn mặt bích kín, không rỗ khí) và đặc biệt phải có máy cân bằng động.
• Nguồn gốc vật liệu rõ ràng: Có đầy đủ chứng chỉ Co/CQ chứng minh chất lượng của phôi thép đúc, loại vòng bi (nhập khẩu từ các thương hiệu lớn như SKF, NSK, Asahi) và vật liệu cao su lưu hóa đạt chuẩn về độ cứng (Shore A).
• Đội ngũ kỹ thuật chuyên môn cao: Sẵn sàng khảo sát thực tế, tính toán mô-men, lực kéo để tư vấn độ dày ống thép và đường kính puly tối ưu nhất cho bài toán kinh tế của bạn.



Kết luận

Có thể khẳng định, puly băng tải là mảnh ghép quyết định đến sự sống còn và hiệu suất hoạt động của toàn bộ hệ thống chuyền tải công nghiệp. Đầu tư một quả puly chất lượng cao, được tính toán kỹ lưỡng về mặt kỹ thuật ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa, thay thế dây băng tải và tránh được rủi ro dừng chuyền sản xuất đột ngột.
