Hướng dẫn chi tiết cách tính chọn công suất động cơ băng tải chính xác
Tính công suất động cơ băng tải là việc xác định lực kéo cần thiết và vận tốc của băng để chọn động cơ có sức mạnh phù hợp, có tính đến hiệu suất truyền động và hệ số an toàn. Quá trình tính toán chính xác này giúp hệ thống vận hành bền bỉ, tối ưu chi phí đầu tư và tránh lãng phí điện năng hoặc gây quá tải, cháy hỏng.
Hệ thống băng tải sử dụng phổ biến trong các dây chuyền sản xuất công nghiệp, kho vận và khai khoáng. Để hệ thống này vận hành trơn tru, việc xác định chính xác công suất động cơ là bước then chốt quyết định thành bại của toàn bộ thiết kế cơ khí.
Công suất động cơ băng tải (đơn vị thường dùng là kW hoặc HP) là đại lượng đặc trưng cho khả năng sinh công của motor điện trong một đơn vị thời gian để sinh ra lực kéo, thắng được các lực cản và duy trì chuyển động ổn định của dây băng tải.
Trong hệ thống, động cơ đóng vai trò chuyển hóa điện năng thành cơ năng, truyền động qua hộp giảm tốc, xích hoặc đai để làm quay puly chủ động. Công suất động cơ tỉ lệ thuận với năng suất vận chuyển: năng suất càng cao, vật liệu càng nặng thì yêu cầu công suất motor càng lớn.
Việc tính toán không chuẩn xác sẽ dẫn đến hai kịch bản tiêu cực:
Khi thiết kế, kỹ sư thường tuân theo các tiêu chuẩn công nghiệp như:

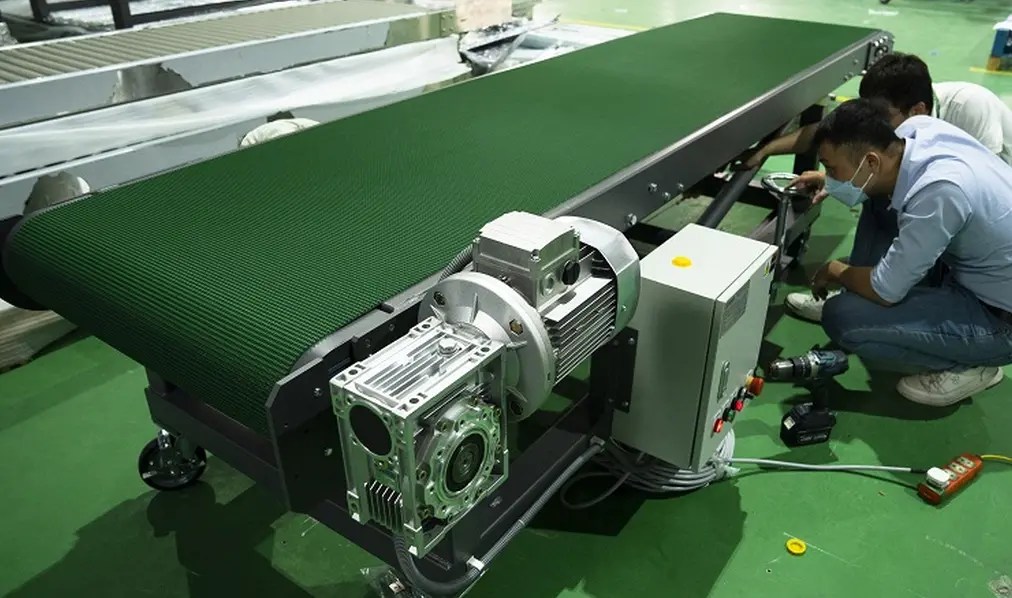

![Tính công suất động cơ băng tải chính xác để tạo ổn định cho toàn bộ hệ thống]( "Tính công suất động cơ băng tải chính xác để tạo ổn định cho toàn bộ hệ thống")
Để có kết quả chính xác, bạn cần thu thập đủ 7 thông số đầu vào sau:
1. Năng suất vận chuyển (Q)
Là khối lượng vật liệu mà băng tải di chuyển được trong một đơn vị thời gian.
(Trong đó: m là khối lượng vật liệu (kg hoặc tấn), t là thời gian (giờ)).
2. Tải trọng trên băng tải (M)
Nhiều người lầm tưởng chỉ cần tính khối lượng vật liệu. Thực tế, động cơ phải kéo toàn bộ phần động của hệ thống:
M = Mvật liệu + Mbăng + Mcon lăn + Mphụ kiện
(Đơn vị: kg)
3. Chiều dài băng tải (L)
Khoảng cách tính từ tâm puly chủ động (puly đầu) đến tâm puly bị động (puly đuôi). Cần phân biệt rõ: Chiều dài ngang (chiều hình chiếu phẳng), Chiều dài nghiêng (khoảng cách thực tế giữa 2 puly) và Chiều dài thực tế của dây băng (thường dài gấp đôi chiều dài nghiêng cộng chu vi puly).
4. Tốc độ băng tải (V)
Được đo bằng m/s hoặc m/phút. Tốc độ càng cao, lực quán tính và công suất yêu cầu càng lớn.
Bảng tốc độ tham khảo theo ngành nghề:
5. Góc nghiêng băng tải (α)
Là góc hợp bởi phương ngang và phương chuyển động của băng tải. Khi băng tải dốc lên, động cơ phải tốn thêm năng lượng để thắng trọng lực nhằm nâng vật liệu lên độ cao H.
Chiều cao nâng: H = L × sin(α)
6. Hệ số ma sát tổng của hệ thống (f)
Hệ số này sinh ra do sự tiếp xúc giữa con lăn với ổ bi, dây băng với bàn đỡ trượt, và nội ma sát của vật liệu.
7. Hiệu suất truyền động (η)
Tổn thất cơ học xảy ra tại hộp giảm tốc, nhông xích, khớp nối.
Để tính công suất, trước hết ta phải tìm Tổng lực kéo yêu cầu (Ft) bằng cách cộng các thành phần lực cản sau:
1. Lực ma sát chuyển động ngang (F1)
Là lực cần thiết để thắng ma sát khi toàn bộ hệ thống chuyển động theo phương ngang.
F1 = M × g × f
(Trong đó: M là tổng khối lượng (kg), g=9,81 m/s2, f là hệ số ma sát).
2. Lực nâng vật liệu khi băng tải nghiêng (F2)
Chỉ xuất hiện khi băng tải có góc dốc (α>0∘).
F2 = M × g × sin(α)
3. Lực tăng tốc vật liệu (F3)
Là lực sinh ra tại thời điểm vật liệu rơi từ phễu cấp liệu xuống dây băng đang chạy để tăng tốc vật liệu đạt bằng tốc độ băng tải (V).
F3 = M × a
(Với a là gia tốc khởi động. Thành phần này áp dụng chủ yếu cho băng tải tốc độ cao hoặc khởi động liên tục).
4. Tổng lực kéo yêu cầu (Ft)
Ft = F1 + F2 + F3

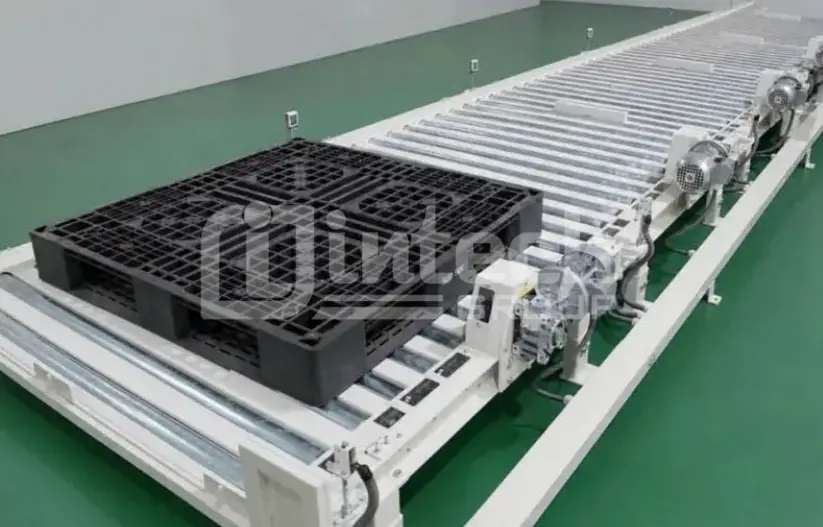

![Công thức tính công suất động cơ băng tải]( "Công thức tính công suất động cơ băng tải")
1. Công thức cơ bản (Công suất cơ học trên trục puly)
P = Ft × V
(Trong đó: P tính bằng Watt (W), Ft tính bằng Newton (N), V tính bằng m/s).
2. Công suất yêu cầu thực tế trên trục động cơ (Pm)
Do có tổn thất qua hệ thống truyền động (hộp số, xích...), công suất motor phải lớn hơn công suất cơ học:
Pm = (Ft × V) / η
3. Công thức tính nhanh trong thực tế (Đơn vị kW)
Để đổi trực tiếp ra đơn vị Kilowatt (kW) thông dụng, các kỹ sư dùng công thức:
P(kW) = (Ft×V) / (1000 × η)
4. Công thức tính theo năng suất vật liệu (Cho băng tải nghiêng)
Trong trường hợp thiết kế sơ bộ dựa trên năng suất Q (ta^ˊn/giờ) và chiều cao nâng H (m):
P = (Q × H) / (367 × η)
Hãy tính và chọn công suất động cơ cho một băng tải ngang có thông số:
Bước 1: Tính tổng khối lượng chuyển động (M)
M = 300 + 150 = 450 kg
Bước 2: Tính lực ma sát tổng (F1)
F = F1 = 450 × 9,81 × 0,04 = 176,58 N
Bước 3: Tính công suất cơ học trên trục (P)
P = 176,58 × 0,5 = 88,29 W
Bước 4: Tính công suất động cơ yêu cầu (Pm)
Pm = 0,9388,29 = 94,93 W
Bước 5: Áp dụng hệ số an toàn và chọn motor tiêu chuẩn Khi hoạt động thực tế, dòng điện có thể trồi sụt hoặc băng tải bị kẹt nhẹ, ta áp dụng hệ số an toàn Ks=1,5:
Pchọn = Pm × 1,5 = 94,93 × 1,5 = 142,4 W = 0,1424 kW
Kết luận: Dựa trên catalogue của các hãng motor tiêu chuẩn (như con motor 3 pha vỏ nhôm IEC), ta sẽ chọn mức công suất tiêu chuẩn thương mại lớn hơn gần nhất là 0,18 kW (hoặc 180 W).
1. Tại sao cần hệ số an toàn?
Hệ số an toàn (Ks) giúp bù đắp cho các yếu tố không lường trước được như: dòng điện lưới không ổn định, bụi bẩn bám vào con lăn làm tăng ma sát sau một thời gian sử dụng, hoặc công nhân vô tình chất hàng quá tải định mức đột ngột.
2. Giá trị hệ số an toàn (Ks) khuyến nghị
Mỗi loại băng tải có đặc thù thiết kế riêng, dưới đây là các dải công suất phổ biến trong ngành:
Nếu hệ thống của bạn quá phức tạp, hãy sử dụng công cụ bổ trợ thay vì tính tay:
Câu 1: Công suất động cơ càng lớn thì băng tải chạy càng tốt đúng không?
Câu 2: Có thể dùng biến tần để giảm công suất động cơ không?
Câu 3: Băng tải nghiêng cần công suất lớn hơn băng tải ngang bao nhiêu?
Câu 4: Có nên chọn motor dư tải khoảng 20 - 30% không?
Câu 5: Khi nào bắt buộc phải thuê kỹ sư chuyên môn tính toán?
Tính toán công suất động cơ cho băng tải không đơn thuần là áp dụng một công thức, mà là quá trình phân tích toàn diện từ khối lượng, vận tốc, ma sát cho đến điều kiện môi trường làm việc. Việc tính toán và lựa chọn đúng loại motor không chỉ đảm bảo dây chuyền vận hành an toàn, không bị gián đoạn mà còn là chìa khóa giúp doanh nghiệp tiết kiệm hàng chục triệu đồng tiền điện và chi phí bảo trì mỗi năm.
Công suất động cơ băng tải là gì?
Công suất động cơ băng tải (đơn vị thường dùng là kW hoặc HP) là đại lượng đặc trưng cho khả năng sinh công của motor điện trong một đơn vị thời gian để sinh ra lực kéo, thắng được các lực cản và duy trì chuyển động ổn định của dây băng tải.
Trong hệ thống, động cơ đóng vai trò chuyển hóa điện năng thành cơ năng, truyền động qua hộp giảm tốc, xích hoặc đai để làm quay puly chủ động. Công suất động cơ tỉ lệ thuận với năng suất vận chuyển: năng suất càng cao, vật liệu càng nặng thì yêu cầu công suất motor càng lớn.
Tại sao cần tính toán công suất động cơ chính xác?
Việc tính toán không chuẩn xác sẽ dẫn đến hai kịch bản tiêu cực:
- Động cơ quá nhỏ: Motor liên tục chạy quá tải, sinh nhiệt cao dẫn đến cháy cuộn dây, làm gián đoạn dây chuyền sản xuất.
- Động cơ quá lớn: Gây lãng phí chi phí đầu tư ban đầu (giá mua motor, biến tần, tủ điện lớn hơn) và tiêu thụ điện năng vô ích do động cơ chạy ở non tải với hiệu suất thấp.
Các tiêu chuẩn và quy chuẩn thường áp dụng
Khi thiết kế, kỹ sư thường tuân theo các tiêu chuẩn công nghiệp như:
- CEMA (Conveyor Equipment Manufacturers Association): Tiêu chuẩn của Hiệp hội các nhà sản xuất thiết bị băng tải.
- ISO 5048 / DIN 22101: Tiêu chuẩn quốc tế về tính toán công suất và lực kéo cho băng tải liên tục.
- IEC (International Electrotechnical Commission): Tiêu chuẩn về dải công suất và kích thước hình học định mức của động cơ điện.
Các thông số cần thiết để tính công suất động cơ băng tải
Để có kết quả chính xác, bạn cần thu thập đủ 7 thông số đầu vào sau:
1. Năng suất vận chuyển (Q)
Là khối lượng vật liệu mà băng tải di chuyển được trong một đơn vị thời gian.
- Đơn vị: kg/h hoặc tấn/giờ.
- Công thức quy đổi:
(Trong đó: m là khối lượng vật liệu (kg hoặc tấn), t là thời gian (giờ)).
2. Tải trọng trên băng tải (M)
Nhiều người lầm tưởng chỉ cần tính khối lượng vật liệu. Thực tế, động cơ phải kéo toàn bộ phần động của hệ thống:
M = Mvật liệu + Mbăng + Mcon lăn + Mphụ kiện
(Đơn vị: kg)
3. Chiều dài băng tải (L)
Khoảng cách tính từ tâm puly chủ động (puly đầu) đến tâm puly bị động (puly đuôi). Cần phân biệt rõ: Chiều dài ngang (chiều hình chiếu phẳng), Chiều dài nghiêng (khoảng cách thực tế giữa 2 puly) và Chiều dài thực tế của dây băng (thường dài gấp đôi chiều dài nghiêng cộng chu vi puly).
4. Tốc độ băng tải (V)
Được đo bằng m/s hoặc m/phút. Tốc độ càng cao, lực quán tính và công suất yêu cầu càng lớn.
Bảng tốc độ tham khảo theo ngành nghề:
- Ngành bao bì, đóng gói: 10−30 m/phút
- Chế biến thực phẩm: 5−20 m/phút
- Kho vận, Logistics: 20−60 m/phút
- Khai khoáng (than, đá, quặng): 60−180 m/phút
5. Góc nghiêng băng tải (α)
Là góc hợp bởi phương ngang và phương chuyển động của băng tải. Khi băng tải dốc lên, động cơ phải tốn thêm năng lượng để thắng trọng lực nhằm nâng vật liệu lên độ cao H.
Chiều cao nâng: H = L × sin(α)
6. Hệ số ma sát tổng của hệ thống (f)
Hệ số này sinh ra do sự tiếp xúc giữa con lăn với ổ bi, dây băng với bàn đỡ trượt, và nội ma sát của vật liệu.
| Loại băng tải | Hệ số ma sát (f) |
| Băng tải con lăn tự do | 0,02 - 0,04 |
| Băng tải PVC chạy trên con lăn | 0,03 - 0,05 |
| Băng tải PVC trượt trên mặt bàn inox/thép | 0,15 - 0,30 |
| Băng tải cao su tải nặng (khai khoáng) | 0,03 - 0,06 |
7. Hiệu suất truyền động (η)
Tổn thất cơ học xảy ra tại hộp giảm tốc, nhông xích, khớp nối.
| Kiểu truyền động | Hiệu suất (η) |
| Motor giảm tốc gắn trực tiếp vào trục puly | 0,92 - 0,96 |
| Truyền động qua bộ xích | 0,09 - 0,95 |
| Truyền động qua dây đai (Curoa) | 0,88 - 0,93 |
Các thành phần lực cản trong băng tải
Để tính công suất, trước hết ta phải tìm Tổng lực kéo yêu cầu (Ft) bằng cách cộng các thành phần lực cản sau:
1. Lực ma sát chuyển động ngang (F1)
Là lực cần thiết để thắng ma sát khi toàn bộ hệ thống chuyển động theo phương ngang.
F1 = M × g × f
(Trong đó: M là tổng khối lượng (kg), g=9,81 m/s2, f là hệ số ma sát).
2. Lực nâng vật liệu khi băng tải nghiêng (F2)
Chỉ xuất hiện khi băng tải có góc dốc (α>0∘).
F2 = M × g × sin(α)
3. Lực tăng tốc vật liệu (F3)
Là lực sinh ra tại thời điểm vật liệu rơi từ phễu cấp liệu xuống dây băng đang chạy để tăng tốc vật liệu đạt bằng tốc độ băng tải (V).
F3 = M × a
(Với a là gia tốc khởi động. Thành phần này áp dụng chủ yếu cho băng tải tốc độ cao hoặc khởi động liên tục).
4. Tổng lực kéo yêu cầu (Ft)
Ft = F1 + F2 + F3
Công thức tính công suất động cơ băng tải
1. Công thức cơ bản (Công suất cơ học trên trục puly)
P = Ft × V
(Trong đó: P tính bằng Watt (W), Ft tính bằng Newton (N), V tính bằng m/s).
2. Công suất yêu cầu thực tế trên trục động cơ (Pm)
Do có tổn thất qua hệ thống truyền động (hộp số, xích...), công suất motor phải lớn hơn công suất cơ học:
Pm = (Ft × V) / η
3. Công thức tính nhanh trong thực tế (Đơn vị kW)
Để đổi trực tiếp ra đơn vị Kilowatt (kW) thông dụng, các kỹ sư dùng công thức:
P(kW) = (Ft×V) / (1000 × η)
4. Công thức tính theo năng suất vật liệu (Cho băng tải nghiêng)
Trong trường hợp thiết kế sơ bộ dựa trên năng suất Q (ta^ˊn/giờ) và chiều cao nâng H (m):
P = (Q × H) / (367 × η)
Ví dụ tính công suất động cơ băng tải thực tế
- Đề bài:
Hãy tính và chọn công suất động cơ cho một băng tải ngang có thông số:
- Chiều dài băng tải: 15 m
- Tải trọng vật liệu trên băng: 300 kg
- Trọng lượng dây băng và con lăn: 150 kg
- Tốc độ băng tải: 0,5 m/s
- Góc nghiêng: α=0∘ (Băng tải chạy ngang, do đó sin(0∘)=0→F2=0)
- Hệ số ma sát (f): 0,04
- Hiệu suất truyền động (η): 0,93 (Motor giảm tốc trục thẳng)
- Các bước tính toán cụ thể
Bước 1: Tính tổng khối lượng chuyển động (M)
M = 300 + 150 = 450 kg
Bước 2: Tính lực ma sát tổng (F1)
F = F1 = 450 × 9,81 × 0,04 = 176,58 N
Bước 3: Tính công suất cơ học trên trục (P)
P = 176,58 × 0,5 = 88,29 W
Bước 4: Tính công suất động cơ yêu cầu (Pm)
Pm = 0,9388,29 = 94,93 W
Bước 5: Áp dụng hệ số an toàn và chọn motor tiêu chuẩn Khi hoạt động thực tế, dòng điện có thể trồi sụt hoặc băng tải bị kẹt nhẹ, ta áp dụng hệ số an toàn Ks=1,5:
Pchọn = Pm × 1,5 = 94,93 × 1,5 = 142,4 W = 0,1424 kW
Kết luận: Dựa trên catalogue của các hãng motor tiêu chuẩn (như con motor 3 pha vỏ nhôm IEC), ta sẽ chọn mức công suất tiêu chuẩn thương mại lớn hơn gần nhất là 0,18 kW (hoặc 180 W).
Hệ số an toàn khi lựa chọn động cơ
1. Tại sao cần hệ số an toàn?
Hệ số an toàn (Ks) giúp bù đắp cho các yếu tố không lường trước được như: dòng điện lưới không ổn định, bụi bẩn bám vào con lăn làm tăng ma sát sau một thời gian sử dụng, hoặc công nhân vô tình chất hàng quá tải định mức đột ngột.
2. Giá trị hệ số an toàn (Ks) khuyến nghị
| Điều kiện vận hành | Hệ số an toàn (Ks) |
| Tải nhẹ, hoạt động ổn định (linh kiện điện tử) | 1,2 - 1,3 |
| Tải thay đổi nhẹ (thùng carton, bao bì) | 1,3 - 1,5 |
| Tải va đập, cấp liệu dạng rơi đổ (đá, than) | 1,5 - 2,0 |
| Vận hành liên tục 24/7 trong môi trường khắc nghiệt | 1,8 - 2,2 |
Lựa chọn công suất động cơ theo loại băng tải
Mỗi loại băng tải có đặc thù thiết kế riêng, dưới đây là các dải công suất phổ biến trong ngành:
- Băng tải PVC/PU (Ngành điện tử, may mặc): Thường tải nhẹ, công suất dao động từ 0,09 kW, 0,18 kW, 0,37 kW đến 0,75 kW.
- Băng tải con lăn (Chuyển thùng pallet): Ma sát thấp nhưng tải trọng lớn, dải công suất từ 0,18 kW đến 1,5 kW.
- Băng tải thực phẩm (Inox, dây đai nhựa): Yêu cầu sạch sẽ, motor công suất nhỏ từ 0,09 kW đến 0,75 kW.
- Băng tải tải nặng (Khai khoáng, xi măng, cát đá): Khối lượng cực lớn, chạy đường dài, công suất từ 5,5 kW lên đến hàng trăm kW.
- Băng tải nâng hàng (Chuyển hàng lên xe tải, lên lầu): Phải thắng trọng lực lớn, công suất thường từ 1,5 kW, 2,2 kW, 3,7 kW đến 5,5 kW trở lên.
Những sai lầm thường gặp khi tính công suất động cơ băng tải
- Chỉ tính khối lượng vật liệu: Bỏ qua khối lượng của chính dây băng tải và hàng trăm con lăn bên dưới. Điều này khiến motor chọn ra luôn bị thiếu tải.
- Quên góc nghiêng: Coi băng tải dốc như băng tải ngang, dẫn đến thiếu lực nâng trầm trọng.
- Bỏ qua tổn thất truyền động: Tính ra bao nhiêu chọn motor bấy nhiêu mà quên mất hộp số đã "nuốt" mất 5−10% công suất cơ học.
- Không dùng hệ số an toàn: Chọn motor sát khít với tính toán lý thuyết, khiến hệ thống không thể khởi động được khi chịu tải đầy (Full-load).
- Chọn theo cảm tính: "Thấy con băng tải bên cạnh dùng loại 2,2 kW nên mình cũng dùng 2,2 kW", gây lãng phí hoặc hư hỏng.
- Không xét đến chế độ làm việc của motor: Không để ý motor chạy liên tục (S1), ngắn hạn (S2), hay gián đoạn chu kỳ (S3) để chọn loại giải nhiệt phù hợp.
Các phần mềm hỗ trợ tính toán công suất băng tải
Nếu hệ thống của bạn quá phức tạp, hãy sử dụng công cụ bổ trợ thay vì tính tay:
- Phần mềm chuyên dụng: Helix Delta-T, Sidewinder Conveyor Design (Dành cho băng tải khai khoáng dài hàng cây số).
- Bảng tính Excel tự động: Các kỹ sư thường tự lập file Excel cài sẵn công thức dựa trên tiêu chuẩn CEMA để nhập số liệu nhanh.
- Phần mềm CAD tích hợp: SolidWorks Simulation, Autodesk Inventor hỗ trợ tính toán trực tiếp tải trọng động học của cơ cấu.
Câu hỏi thường gặp về công suất băng tải
Câu 1: Công suất động cơ càng lớn thì băng tải chạy càng tốt đúng không?
- Trả lời: Không hẳn. Động cơ quá lớn làm tăng dòng khởi động, dễ gây giật đứt dây băng, phá hủy nhông xích và cực kỳ tốn điện năng vô ích.
Câu 2: Có thể dùng biến tần để giảm công suất động cơ không?
- Trả lời: Biến tần (VFD) dùng để thay đổi tốc độ và mô-men quay của động cơ chứ không làm thay đổi công suất định mức ghi trên nhãn motor. Bạn không thể mua motor 5,5 kW rồi dùng biến tần "bóp" nó xuống chạy như motor 1,5 kW một cách tối ưu được.
Câu 3: Băng tải nghiêng cần công suất lớn hơn băng tải ngang bao nhiêu?
- Trả lời: Phụ thuộc vào độ dốc và chiều cao. Thực tế, một băng tải nghiêng 20∘ có thể đòi hỏi công suất gấp 2 đến 4 lần so với chính nó khi đặt nằm ngang với cùng một lượng tải.
Câu 4: Có nên chọn motor dư tải khoảng 20 - 30% không?
- Trả lời: Có, đây là quy chuẩn chung và rất an toàn trong thiết kế cơ khí công nghiệp.
Câu 5: Khi nào bắt buộc phải thuê kỹ sư chuyên môn tính toán?
- Trả lời: Khi hệ thống có chiều dài vượt quá 30 m, tải trọng nặng (trên vài tấn), độ dốc lớn, hoặc hệ thống phức tạp có nhiều điểm cấp liệu, sử dụng nhiều động cơ truyền động đồng hành.
Kết luận
Tính toán công suất động cơ cho băng tải không đơn thuần là áp dụng một công thức, mà là quá trình phân tích toàn diện từ khối lượng, vận tốc, ma sát cho đến điều kiện môi trường làm việc. Việc tính toán và lựa chọn đúng loại motor không chỉ đảm bảo dây chuyền vận hành an toàn, không bị gián đoạn mà còn là chìa khóa giúp doanh nghiệp tiết kiệm hàng chục triệu đồng tiền điện và chi phí bảo trì mỗi năm.
