Chi tiết cấu tạo băng tải con lăn và nguyên lý hoạt động

Băng tải con lăn là một trong những hệ thống vận chuyển hàng hóa phổ biến và hiệu quả nhất trong các nhà máy, kho bãi và dây chuyền sản xuất. Với cơ chế dịch chuyển vật thể dựa trên các trục xoay liên tục, hệ thống này giúp tối ưu hóa tiến độ và giảm thiểu tối đa sức người.

Nhờ cấu tạo cơ học đơn giản nhưng bền bỉ, băng tải con lăn là giải pháp lý tưởng để vận chuyển các thùng hàng, pallet hoặc các sản phẩm có mặt đáy phẳng cứng.


Tầm quan trọng của việc hiểu cấu tạo băng tải con lăn

Hiểu rõ cấu tạo của băng tải con lăn không chỉ là công việc của riêng bộ phận kỹ thuật, mà nó còn là chìa khóa giúp doanh nghiệp tối ưu hóa chi phí, tăng năng suất và đảm bảo an toàn lao động.

Dưới đây là những lý do cốt lõi vì sao việc nắm vững cấu tạo của hệ thống này lại quan trọng đến vậy:


1. Tối ưu hóa hiệu suất và lựa chọn đúng mục đích sử dụng

Mỗi loại băng tải con lăn (con lăn tự do, con lăn truyền động bằng xích/đai, con lăn xếp...) được thiết kế cho những loại hàng hóa và môi trường khác nhau.

• Hiểu về con lăn (đường kính, chất liệu): Giúp bạn biết hệ thống chịu được tải trọng bao nhiêu (hàng nhẹ như hộp carton hay hàng nặng như pallet sắt).
• Hiểu về khung sườn: Giúp xác định độ bền của băng tải trong các môi trường đặc thù (như khung inox cho ngành thực phẩm, chống hoen gỉ, hoặc khung thép sơn tĩnh điện cho nhà kho thông thường).

Hệ quả: Chọn đúng cấu tạo ngay từ đầu giúp doanh nghiệp tránh lãng phí ngân sách vào hệ thống quá tải hoặc quá dư thừa công năng.


2. Chủ động trong bảo trì, bảo dưỡng và kéo dài tuổi thọ máy

Băng tải con lăn hoạt động dựa trên sự liên kết của nhiều chi tiết cơ khí chuyển động liên tục. Khả năng "bắt bệnh" hệ thống phụ thuộc hoàn toàn vào việc bạn hiểu chúng cấu tạo như thế nào.

• Vòng bi (bạc đạn): Là chi tiết dễ bị mài mòn nhất. Hiểu cấu tạo giúp bạn biết khi nào cần tra dầu mỡ hoặc thay thế trước khi nó bị kẹt cứng, gây hỏng hóc dây chuyền.
• Hệ thống truyền động (nhông xích, dây đai): Hiểu cách chúng liên kết với con lăn băng chuyền giúp kỹ thuật viên dễ dàng căn chỉnh độ căng, tránh tình trạng trượt đai hoặc đứt xích đột ngột.



3. Đảm bảo an toàn lao động tuyệt đối

Hệ thống băng tải vận hành tự động hoặc bán tự động luôn tiềm ẩn nguy cơ tai nạn nếu người vận hành không hiểu rõ cơ chế của nó.

• Hiểu rõ các "điểm kẹt" giữa con lăn và khung, hoặc giữa xích truyền động và bánh răng để thiết kế thêm lưới bảo vệ hoặc nhắc nhở công nhân giữ khoảng cách an toàn.
• Biết vị trí và cấu tạo của các nút dừng khẩn cấp (Emergency Stop) và hệ thống cảm biến để xử lý ngay lập tức khi có sự cố hy hữu xảy ra.



4. Dễ dàng nâng cấp và tích hợp vào dây chuyền thông minh

Trong xu hướng tự động hóa, một hệ thống băng tải trơ trọi sẽ sớm bị lạc hậu.

Khi hiểu rõ cấu tạo phần cứng (khung đỡ, trục con lăn), bạn sẽ dễ dàng tích hợp thêm các linh kiện thông minh như cảm biến (sensor) để nhận diện hàng hóa, hệ thống gạt (pusher) để phân loại sản phẩm, hoặc kết nối với hệ thống quản lý kho (WMS/WES).

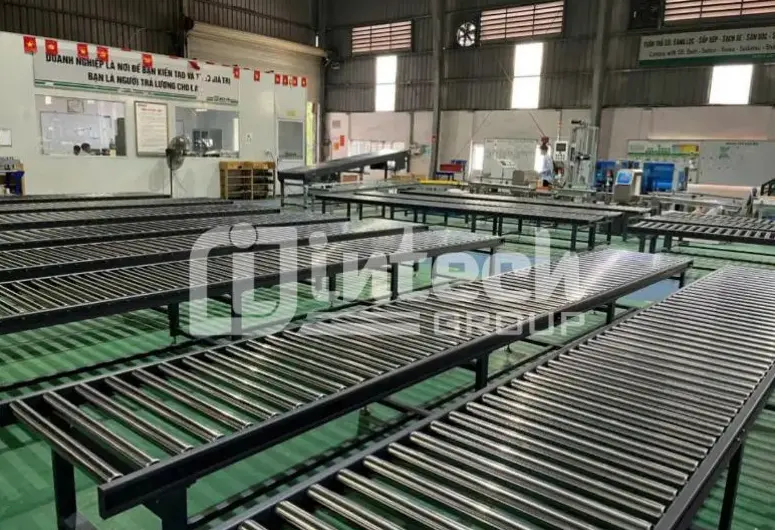

Cấu tạo chi tiết của băng tải con lăn

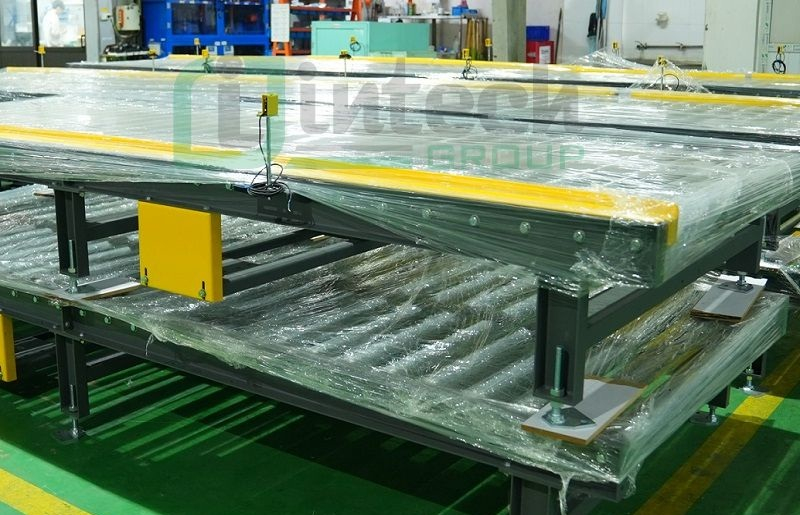

Một hệ thống băng tải con lăn hoàn chỉnh được cấu thành từ 5 bộ phận chính sau:

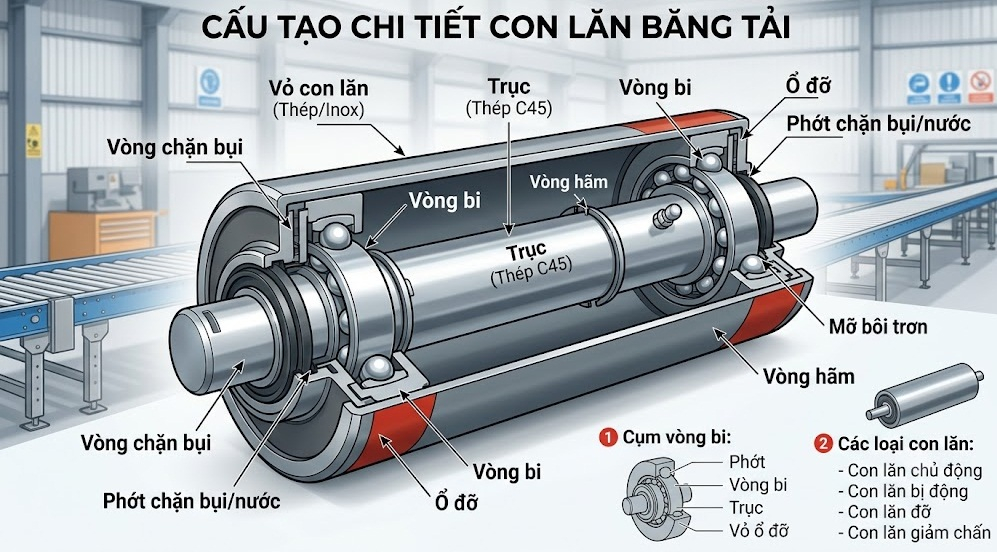

1. Hệ thống con lăn (Roller) - Linh hồn của băng tải

Hệ thống con lăn là bộ phận quan trọng nhất, tiếp xúc trực tiếp và chịu trách nhiệm nâng đỡ, dịch chuyển vật liệu truyền tải. Để cả hệ thống vận hành trơn tru, mỗi con lăn đơn lẻ đều được chế tạo cơ khí chính xác với cấu tạo gồm 4 thành phần lõi:

• Vỏ con lăn (Tube): Là phần bề mặt hình trụ bên ngoài bọc lấy các linh kiện bên trong. Tùy thuộc vào môi trường làm việc và tải trọng của hàng hóa, vỏ con lăn sẽ được làm từ các chất liệu khác nhau:
  • Thép mạ kẽm / Thép sơn tĩnh điện: Chịu tải cao, chi phí tối ưu, phổ biến trong kho vận.
  • Inox (304, 316): Chống gỉ sét tuyệt đối, chịu hóa chất, chuyên dùng cho ngành thực phẩm và y tế.
  • Nhựa (PVC, POM, Polyurethane): Khối lượng nhẹ, vận hành êm, chống trầy xước bề mặt hàng hóa.
• Trục con lăn: Là lõi thép vững chắc nằm cố định ở tâm, có nhiệm vụ liên kết con lăn vào khung băng tải. Trục thường được thiết kế hai đầu dẹt, vát mép hoặc ren taro để gá chặt vào thành khung, đảm bảo không bị xoay khi vỏ con lăn hoạt động.
• Vòng bi / Bạc đạn: Bộ phận giảm ma sát tối đa, giúp vỏ con lăn có thể quay quanh trục một cách mượt mà và nhẹ nhàng nhất dưới áp lực của hàng hóa nặng.
• Hệ thống phớt bảo vệ (Seal): Được lắp ở hai đầu con lăn nhằm bao bọc vòng bi. Hệ thống phớt này đóng vai trò ngăn chặn tuyệt đối bụi bẩn, tạp chất, độ ẩm hoặc nước lọt vào bên trong làm khô dầu, rỉ sét và kẹt vòng bi.



2. Khung băng tải (Frame) - Hệ xương sống của toàn quy trình

Nếu con lăn được ví như "linh hồn" thì khung băng tải chính là "hệ xương sống" nâng đỡ toàn bộ cấu trúc.

Chức năng cốt lõi: Khung băng tải có nhiệm vụ định hình kiểu dáng hệ thống (chạy thẳng, đường cong, hay nghiêng), bệ đỡ kiên cố cho toàn bộ các con lăn và chịu trực tiếp trọng tải của hàng hóa bên trên. Một bộ khung chất lượng phải đảm bảo độ vững chắc tuyệt đối, không bị biến dạng, rung lắc hay lệch tâm trong suốt quá trình vận hành liên tục.

Tùy thuộc vào môi trường làm việc đặc thù và ngân sách của doanh nghiệp, vật liệu chế tạo khung băng tải sẽ được cân nhắc lựa chọn trong 3 loại phổ biến sau:

- Thép sơn tĩnh điện (Carbon Steel):


• Đặc điểm: Đây là chất liệu "quốc dân" trong ngành cơ khí chế tạo. Lớp sơn tĩnh điện bám chặt bên ngoài giúp bảo vệ lõi thép khỏi oxy hóa, tạo độ bóng đẹp và có nhiều màu sắc để lựa chọn (phổ biến nhất là xanh công nghiệp hoặc xám).
• Ứng dụng: Phù hợp cho các môi trường nhà kho thông thường, vận chuyển thùng carton, linh kiện điện tử, logistics với chi phí đầu tư vô cùng hợp lý và độ bền cơ học cao.

- Inox / Thép không gỉ (SUS 304, SUS 316):

• Đặc điểm: Sở hữu khả năng chống ăn mòn tuyệt đối, không bị gỉ sét khi tiếp xúc với nước, hóa chất hay môi trường có độ ẩm cao. Bề mặt inox sáng bóng, cực kỳ dễ lau chùi, khử khuẩn và không giải phóng các tạp chất có hại.
• Ứng dụng: Là lựa chọn bắt buộc cho các dây chuyền sản xuất của ngành chế biến thực phẩm, thủy hải sản, y tế, dược phẩm hoặc phòng sạch.

- Nhôm định hình (Aluminum Profile):

• Đặc điểm: Điểm cộng lớn nhất của nhôm định hình là khối lượng rất nhẹ, tính thẩm mỹ cao, độ sáng bóng tự nhiên và khả năng chịu lực tốt nhờ các đường gân gia cường thông minh. Đặc biệt, cấu trúc dạng rãnh của thanh nhôm giúp việc lắp ráp, tháo rời hoặc tích hợp thêm phụ kiện (cảm biến, đèn báo...) trở nên vô cùng linh hoạt mà không cần hàn cắt.
• Ứng dụng: Thường được ưu tiên trong các nhà máy lắp ráp linh kiện điện tử, thiết bị công nghệ cao hoặc các hệ thống băng tải mini, băng tải di động cần di chuyển thường xuyên.



3. Hệ thống chân trụ và giá đỡ - Nền tảng vững chắc và linh hoạt

Hệ thống chân trụ và giá đỡ đóng vai trò là "móng nhà", chịu trách nhiệm nâng đỡ toàn bộ trọng lượng của khung băng tải, hệ thống con lăn và hàng hóa phía trên, đồng thời truyền tải trọng đó xuống mặt sàn một cách an toàn.

Chức năng cốt lõi: Định hình chiều cao làm việc tiêu chuẩn của băng tải để đồng bộ với các máy móc khác trong dây chuyền (như máy đóng gói, máy dán nhãn, hệ thống cân điện tử). Bộ phận này cũng giúp triệt tiêu các rung động phát sinh trong quá trình con lăn quay liên tục.

Để đáp ứng tính linh hoạt cao trong các nhà xưởng hiện đại, hệ thống chân trụ thường được chia làm hai dạng cấu trúc chính tùy theo mục đích sử dụng:

- Hệ thống chân trụ cố định điều chỉnh độ cao (Cố định nhưng linh hoạt)

• Cấu tạo: Thường sử dụng các thanh thép hộp hoặc nhôm định hình kết hợp với chân kích tăng đưa (chén chân) bằng cao su hoặc thép mạ kẽm ở phần đáy. Một số thiết kế cao cấp hơn sử dụng dạng chân lồng (hai ống thép lồng vào nhau) cố định bằng bu-lông.
• Ưu điểm:
  • Cho phép tăng giảm chiều cao linh hoạt (biên độ thường từ 50mm - 200mm) để xử lý tình trạng mặt sàn nhà xưởng bị gồ ghề, không phẳng.
  • Giúp tạo độ dốc chính xác cho các dòng băng tải con lăn tự do (Gravity Conveyor) để hàng hóa có thể tự trượt từ trên cao xuống dưới nhờ trọng lực.
  • Độ vững chãi cực kỳ cao, chịu được tải trọng nặng mà không lo bị xê dịch vị trí.

- Hệ thống chân trụ di động (Tích hợp bánh xe)

• Cấu tạo: Phần đáy chân trụ được loại bỏ chén chân cố định và thay thế hoàn toàn bằng hệ thống bánh xe chịu lực làm từ nhựa PU, PA hoặc cao su lõi thép.
• Ưu điểm:
  • Tính cơ động tuyệt đối: Cho phép một hoặc hai nhân công có thể dễ dàng đẩy toàn bộ hệ thống băng tải dài vài mét di chuyển khắp nhà xưởng, từ khu vực sản xuất sang khu vực kho bãi hoặc đến sát cửa xe tải để bốc xếp hàng.
  • An toàn cao: Các bánh xe luôn được tích hợp hệ thống khóa phanh (pedal lock). Khi băng tải đã được đẩy đến đúng vị trí làm việc, người vận hành chỉ cần đạp khóa phanh, bánh xe sẽ bị cố định hoàn toàn, đảm bảo băng tải đứng yên và vững chắc như chân cố định.



4. Hệ thống truyền động – Trái tim vận hành của băng tải con lăn có động cơ

Đối với dòng băng tải con lăn chủ động, hệ thống truyền động chính là "trái tim" cung cấp động năng, giúp các con lăn tự động quay và dịch chuyển hàng hóa mà không cần lực tác động từ con người.
Hệ thống này được cấu thành từ hai thành phần then chốt: Động cơ tạo lực và Cơ cấu truyền lực.

- Động cơ giảm tốc

• Chức năng: Là nguồn cấp động lực chính cho toàn bộ hệ thống. Trong công nghiệp, người ta không dùng động cơ thông thường mà bắt buộc phải dùng động cơ giảm tốc (motor liền hộp số).
• Đặc điểm: Động cơ giảm tốc giúp giảm tốc độ quay của mô-tơ điện xuống mức phù hợp với tốc độ di chuyển của hàng hóa, đồng thời tăng momen xoắn (lực kéo) lên gấp nhiều lần để băng tải có thể tải được hàng nặng.
• Tích hợp thông minh: Động cơ thường được kết nối với một biến tần (VFD) trong tủ điều khiển, cho phép người vận hành dễ dàng tăng hoặc giảm tốc độ nhanh/chậm của băng tải chỉ bằng một núm vặn hoặc nút bấm.

- Cơ cấu truyền động:

Từ động cơ chính, lực quay sẽ được truyền đến từng con lăn đơn lẻ thông qua các cơ cấu phổ biến sau. Mỗi loại đều có những đặc tính kỹ thuật riêng biệt:

• Truyền động bằng xích (Chain Drive):
  • Cách thức: Trục của mỗi con lăn được hàn/gắn thêm một hoặc hai nhông xích (đĩa xích). Động cơ sẽ kéo một sợi xích chính chạy dọc băng tải, ăn khớp với các nhông xích này để làm quay con lăn.
  • Ưu điểm: Lực kéo cực kỳ mạnh mẽ, hoàn toàn không có hiện tượng bị trượt màng. Chịu được tải trọng siêu nặng như pallet gỗ hàng tấn, thùng phuy, sắt thép.
  • Nhược điểm: Phát ra tiếng ồn khá lớn khi vận hành tốc độ cao; cần phải tra dầu mỡ bảo dưỡng định kỳ để xích không bị rão, gỉ sét.
• Truyền động bằng dây đai (Belt Drive / O-ring):
  • Cách thức: Sử dụng các sợi dây đai vòng (thường là dây đai tròn O-ring chịu lực hoặc dây đai dẹt) nối từ một trục truyền động chính nằm phía dưới lên rãnh của từng con lăn.
  • Ưu điểm: Vận hành cực kỳ êm ái, mượt mà và hầu như không gây ra tiếng ồn. Tốc độ truyền tải nhanh, rất sạch sẽ vì không cần tra dầu mỡ.
  • Nhược điểm: Khả năng chịu tải kém hơn xích, dễ có hiện tượng trượt đai nếu hàng hóa quá nặng hoặc bề mặt dính dầu mỡ. Phù hợp cho hàng nhẹ đến trung bình (thùng carton, hộp nhựa, linh kiện).
• Con lăn tích hợp động cơ (Motorized Roller / Drum Motor):
  • Cách thức: Đây là công nghệ hiện đại. Động cơ và hộp số thu nhỏ được giấu gọn hoàn toàn bên trong lõi của một con lăn chủ động. Con lăn này sẽ truyền động sang các con lăn thụ động bên cạnh bằng dây đai nhỏ.
  • Ưu điểm: Tiết kiệm không gian tuyệt đối, thiết kế cực kỳ gọn gàng, thẩm mỹ và an toàn cao (không lo người lao động bị kẹt tay vào xích/dây đai bên ngoài).
  • Nhược điểm: Giá thành đầu tư ban đầu cao và đòi hỏi kỹ thuật cao khi sửa chữa, thay thế.



5. Hệ thống điều khiển và phụ kiện đi kèm – Bộ não và các giác quan của băng tải

Nếu hệ thống truyền động là cơ bắp thì hệ thống điều khiển chính là "bộ não", còn các phụ kiện đi kèm đóng vai trò như "giác quan" giúp băng tải con lăn vận hành thông minh, an toàn và tự động hóa hoàn toàn.
Một hệ thống băng tải con lăn hiện đại không thể thiếu các thành phần điều khiển và phụ kiện cốt lõi sau:

- Tủ điều khiển trung tâm (Control Box)

Đây là nơi tập trung toàn bộ các thiết bị điện và mạch điều khiển của hệ thống băng tải. Bên trong tủ điện bao gồm:

• Biến tần (VFD): Thiết bị quan trọng nhất giúp thay đổi tần số dòng điện, từ đó điều chỉnh tốc độ quay của động cơ nhanh hay chậm tùy theo tiến độ của dây chuyền sản xuất.
• Bộ điều khiển lập trình PLC: (Đối với các hệ thống tự động hóa cao) Giúp lập trình các kịch bản vận hành phức tạp như: hẹn giờ chạy, điều hướng hàng hóa ở các góc cua, hoặc đồng bộ tốc độ với các băng tải khác.
• Hệ thống nút bấm chức năng: Gồm nút Khởi động (Start), Dừng (Stop) và đặc biệt là Nút dừng khẩn cấp (Emergency Stop) màu đỏ lớn. Nút này giúp ngắt điện toàn bộ hệ thống ngay lập tức khi xảy ra sự cố kẹt hàng hoặc tai nạn lao động, đảm bảo an toàn tuyệt đối.

- Hệ thống cảm biến thông minh (Sensors)

Cảm biến được gắn dọc theo thành khung băng tải, đóng vai trò như những "đôi mắt" nhận biết:

• Cảm biến quang học: Phát hiện khi nào có thùng hàng đi qua. Khi hàng đến cuối băng tải mà chưa có người lấy, cảm biến sẽ phát tín hiệu để băng tải tự động dừng lại, tránh việc hàng hóa bị đùn ứ và rơi rớt.
• Cảm biến hành trình: Giúp xác định chính xác vị trí của pallet hoặc thùng hàng để kích hoạt các cơ cấu gạt hàng, chuyển hướng sang các nhánh băng tải khác.

- Thanh gờ chắn hai bên (Guide Rail)

• Chức năng: Là hai thanh nẹp chạy dọc theo chiều dài của khung băng tải.
• Đặc điểm: Thường được làm bằng inox bọc nhựa chống ma sát hoặc nhôm định hình. Thanh gờ chắn này có thể nới rộng hoặc thu hẹp khoảng cách dễ dàng bằng tay vặn, giúp giữ cho thùng hàng, pallet luôn đi đúng trọng tâm băng tải và không bị chệch hướng, rơi ra ngoài trong quá trình dịch chuyển tốc độ cao.

- Các phụ kiện hỗ trợ khác:

• Bàn thao tác (Working Table): Thường được lắp thêm ở hai bên thành băng tải nhôm định hình, tạo không gian cho công nhân ngồi đóng gói, dán nhãn hoặc kiểm tra chất lượng sản phẩm (QC) trực tiếp khi hàng dừng lại trên con lăn.
• Đèn tháp cảnh báo (Signal Tower Light): Đèn 3 màu (Xanh - Vàng - Đỏ) kết hợp còi hú để thông báo trạng thái vận hành của băng tải (Đang chạy bình thường - Chờ hàng - Gặp sự cố kẹt dòng).



Nguyên lý hoạt động của băng tải con lăn

Mặc dù có cấu tạo cơ khí khá phức tạp với nhiều linh kiện, nhưng nguyên lý hoạt động của băng tải con lăn lại vô cùng đơn giản và trực quan. Nhìn chung, hệ thống hoạt động dựa trên việc giảm thiểu ma sát trượt (thay bằng ma sát lăn của vòng bi) để dịch chuyển hàng hóa.

Tùy thuộc vào loại băng tải con lăn (thụ động hay chủ động), nguyên lý vận hành sẽ được chia thành hai dạng chính sau:


- Nguyên lý hoạt động của băng tải con lăn tự do / thụ động (Gravity Roller Conveyor)

Đây là dòng băng tải không sử dụng điện năng hay động cơ, hoạt động hoàn toàn dựa vào lực cơ học tự nhiên:

• Cơ chế dịch chuyển: Hệ thống khung băng tải sẽ được lắp đặt với một độ dốc nhất định (từ vị trí cao xuống vị trí thấp) hoặc lắp đặt phẳng.
• Quá trình vận hành:
  • Khi đặt một thùng hàng có mặt đáy phẳng lên băng tải, dưới tác dụng của trọng lực (nếu lắp nghiêng) hoặc lực đẩy thủ công từ công nhân (nếu lắp phẳng), hàng hóa sẽ có xu hướng trượt về phía trước.
  • Lực chuyển động này tác động lên bề mặt vỏ các con lăn, làm các con lăn quay tự do quanh trục nhờ vòng bi bên trong.
  • Sự quay đồng loạt của các con lăn giúp triệt tiêu ma sát cản trở, từ đó đỡ và "lùa" hàng hóa di chuyển một cách nhẹ nhàng đến điểm cuối mà không tốn năng lượng điện.



- Nguyên lý hoạt động của băng tải con lăn có động cơ / chủ động (Powered Roller Conveyor)

Dạng băng tải này vận hành hoàn toàn tự động nhờ vào nguồn điện và hệ thống truyền động cơ khí:

• Cơ chế dịch chuyển: Sử dụng động năng từ mô-tơ giảm tốc truyền đến các con lăn để ép hàng hóa di chuyển theo hướng lập trình sẵn.
• Quá trình vận hành:



Ưu điểm và Nhược điểm dựa trên cấu tạo của băng tải con lăn

Mỗi đặc điểm trong cấu tạo cơ khí của băng tải con lăn đều mang lại những lợi thế vận hành vượt trội, nhưng đồng thời cũng tồn tại một vài hạn chế cố định. Việc hiểu rõ ưu – nhược điểm từ gốc rễ cấu tạo sẽ giúp doanh nghiệp khai thác thiết bị một cách hiệu quả nhất.


- Các ưu điểm vượt trội:



• Khả năng chịu tải trọng cực kỳ lớn: Nhờ cấu trúc khung đỡ vững chắc (thép dày, inox) kết hợp với hệ thống trục con lăn bằng lõi thép cứng, loại băng tải này có thể dễ dàng gánh được các khối hàng nặng từ vài chục kilôgam đến hàng tấn (như pallet hàng, thùng phuy, máy móc) mà các dòng băng tải dây đai (belt) thông thường không thể đáp ứng được.
• Độ bền cao, tuổi thọ vượt trội: Vỏ con lăn được làm từ các vật liệu chống mài mòn (thép mạ kẽm, inox, nhựa cứng) kết hợp phớt bảo vệ vòng bi cách ly hoàn toàn với bụi bẩn. Điều này giúp hệ thống có thể hoạt động bền bỉ, liên tục trong các môi trường khắc nghiệt như nhà xưởng nhiều bụi, độ ẩm cao hoặc hóa chất.
• Dễ dàng bảo trì, sửa chữa từng phần: Cấu tạo gồm các con lăn độc lập gá vào khung. Nếu chẳng may một con lăn bị hỏng hoặc kẹt vòng bi, kỹ thuật viên chỉ cần tháo rời và thay thế đúng con lăn đó mà không cần phải dừng hay thay thế toàn bộ hệ thống dông dài, giúp tiết kiệm tối đa chi phí và thời gian chết của nhà máy.
• Tiết kiệm năng lượng (Đối với hệ thống tự do): Dòng băng tải con lăn gravity lợi dụng độ dốc cấu tạo và trọng lực để dịch chuyển hàng hóa, giúp doanh nghiệp cắt giảm 100% chi phí tiền điện ở các khu vực trung chuyển đơn giản.



- Các nhược điểm cố định:



• Kén chọn loại hàng hóa truyền tải: Đây là nhược điểm lớn nhất xuất phát từ cấu tạo bề mặt. Vì hệ thống là tập hợp các con lăn xếp sát nhau, nên nó chỉ vận chuyển được các mặt hàng có mặt đáy phẳng, cứng và kích thước đủ lớn để bắc ngang qua ít nhất 3 con lăn cùng lúc (như thùng carton, két nước, pallet). Băng tải con lăn hoàn toàn "bó tay" trước các loại hàng rời (cát, đá, gạo), hàng bao bì mềm, hoặc vật phẩm có hình dáng méo mó, gồ ghề.
• Nguy cơ kẹt hàng ở các góc cua: Khác với băng tải dây đai là một mặt phẳng đồng nhất, băng tải con lăn có các khoảng hở nhỏ giữa các con lăn. Nếu hàng hóa có chi tiết thừa dưới đáy hoặc bị rách vỏ, chúng rất dễ bị lọt vào khe hở này gây kẹt hệ thống.
• Tiếng ồn khi vận hành: Khi hệ thống truyền động bằng xích hoạt động hoặc khi mặt đáy thùng hàng liên tục va chạm với vỏ các con lăn ở tốc độ cao, hệ thống sẽ phát ra tiếng ồn cơ khí lớn hơn so với sự vận hành êm ái của băng tải cao su hay dây đai PVC.

- Bảng tóm tắt đánh giá nhanh:


Đặc điểm cấu tạo	Điểm cộng (Nên dùng)	Điểm trừ (Cần lưu ý)
Khung thép & Lõi trục cứng	Chịu tải nặng tốt, tuổi thọ máy cao.	Khối lượng hệ thống nặng, khó dịch chuyển thủ công nếu không có bánh xe.
Các con lăn độc lập	Dễ thay thế linh kiện lẻ, chi phí bảo dưỡng thấp.	Chỉ chở được hàng đáy phẳng; không chở được hàng rời, hàng bao gói mềm.
Hệ thống truyền động xích	Lực kéo khỏe, không lo trượt dòng khi chở pallet.	Phát ra tiếng ồn cơ khí lớn, cần tra dầu mỡ định kỳ.



Phân loại băng tải con lăn dựa trên cấu tạo

Tùy thuộc vào nhu cầu sử dụng, loại hàng hóa và cấu trúc mặt bằng của nhà xưởng, băng tải con lăn được chia thành 4 dòng sản phẩm chính với cấu tạo và nguyên lý vận hành chuyên biệt:


1. Băng tải con lăn tự do



• Đặc điểm cấu tạo: Đây là dạng băng tải có cấu trúc tối giản nhất. Hệ thống hoàn toàn không sử dụng động cơ, tủ điện hay các bộ phận truyền động (như xích, dây đai). Trục của con lăn được gắn trực tiếp vào khung sườn thông qua các ổ bi có độ ma sát cực thấp.
• Nguyên lý vận hành: Hàng hóa dịch chuyển nhờ vào hai cách:
  • Lực tác động cơ học: Công nhân dùng tay đẩy hàng trượt trên con lăn.
  • Trọng lực: Băng tải được lắp đặt có độ nghiêng nhẹ (thường từ $3^circ$ đến $7^circ$), hàng hóa sẽ tự động trượt từ vị trí cao xuống vị trí thấp.
• Ưu điểm: Chi phí đầu tư thấp nhất, không tốn điện năng, dễ dàng bảo trì và lắp đặt.
• Ứng dụng tốt nhất: Dùng ở khu vực đóng gói, cuối dây chuyền sản xuất, hoặc chuyển hàng từ thùng xe tải vào kho.



2. Băng tải con lăn chủ động



• Đặc điểm cấu tạo: Hệ thống được trang bị thêm Motor giảm tốc, bộ truyền động (hệ thống nhông xích hoặc dây đai O-ring/Poly-V) và tủ điều khiển (biến tần, cảm biến). Khung băng tải được thiết kế dày dặn hơn để chịu được lực kéo và mô-men xoắn từ động cơ.
• Nguyên lý vận hành: Motor chuyển động tạo ra lực kéo, thông qua xích hoặc dây đai truyền lực đến từng con lăn, buộc chúng phải quay đồng tốc với nhau để tịnh tiến hàng hóa về phía trước một cách tự động.
• Ưu điểm: Kiểm soát chính xác tốc độ di chuyển, vận chuyển được khối lượng hàng hóa cực lớn (lên đến hàng tấn như pallet gỗ, thép cuộn) và có thể chạy tích hợp vào các dây chuyền phân loại (sorting) tự động thông minh.
• Ứng dụng tốt nhất: Nhà máy sản xuất ô tô, linh kiện điện tử, kho thông minh (Smart Warehouse), dây chuyền cấp phôi tự động.



3. Băng tải con lăn cong



• Đặc điểm cấu tạo: Điểm khác biệt lớn nhất nằm ở hình dáng của con lăn. Thay vì hình trụ tròn đều, loại này sử dụng con lăn hình nón với đường kính đầu ngoài lớn hơn đầu trong. Khung băng tải được uốn cong theo các góc tiêu chuẩn như 45^o, 90^o, 135^o, hoặc 180^o.
• Nguyên lý vận hành: Nhờ cấu tạo hình nón, vận tốc dài ở đầu ngoài con lăn sẽ nhanh hơn đầu trong. Điều này giúp hàng hóa khi đi qua đoạn cong không bị văng ra ngoài, không bị lệch tâm mà luôn giữ đúng hướng di chuyển ban đầu.
• Ưu điểm: Tối ưu hóa không gian nhà xưởng, giải quyết bài toán chuyển hướng dòng chảy hàng hóa tại các góc chết hoặc không gian hẹp.
• Ứng dụng tốt nhất: Các hệ thống luân chuyển hàng phức tạp, kết nối giữa các phân xưởng hoặc các công đoạn sản xuất nằm xa nhau.



4. Băng tải con lăn xếp



• Đặc điểm cấu tạo băng tải xếp: Khung của băng tải không phải là một thanh thép cố định mà được cấu tạo từ các thanh kim loại đan chéo nhau theo cơ chế khớp nối (giống hình rặng gá hoặc lò xo xếp). Hệ thống chân đỡ thường được tích hợp bánh xe có khóa hãm. Con lăn sử dụng có thể là con lăn đơn hoặc cụm bánh xe con lăn.
• Nguyên lý vận hành: Người sử dụng có thể dùng tay kéo giãn toàn bộ băng tải ra khi cần dùng, uốn nó thành các đường cong uốn lượn tùy ý, hoặc thu nhỏ kích thước lại chỉ bằng 1/3 chiều dài ban đầu khi không sử dụng.
• Ưu điểm: Tính linh động cực cao, tiết kiệm tối đa diện tích lưu trữ khi cất giữ, dễ dàng di chuyển bằng bánh xe đến nhiều vị trí khác nhau trong kho.
• Ứng dụng tốt nhất: Thích hợp nhất cho việc bốc dỡ hàng hóa trên container, xe tải tại các bến bãi, hoặc các kho hàng có mặt bằng thường xuyên thay đổi cấu trúc công việc.



Kết luận

Băng tải con lăn chính là "mạch máu" không thể thiếu trong dây chuyền sản xuất và kho vận hiện đại. Từ hệ khung sườn vững chắc, con lăn chế tạo chính xác cho đến hệ thống điều khiển thông minh, tất cả phối hợp nhịp nhàng tạo nên một giải pháp chuyển hàng tối ưu, bền bỉ và an toàn.

Việc hiểu rõ cấu tạo và phân loại của hệ thống này là chìa khóa vàng giúp doanh nghiệp chọn lựa đúng giải pháp, tiết kiệm chi phí bảo trì và vận hành. Trong kỷ nguyên tự động hóa, đầu tư một hệ thống băng tải con lăn chuẩn chỉnh chính là bước đi chiến lược giúp tối ưu hóa hiệu suất, giảm thiểu sức người và nâng cao vị thế cạnh tranh cho doanh nghiệp.
