Ghim nối băng tải là gì? Quy trình đóng ghim chuẩn kỹ thuật

Trong hệ thống băng tải công nghiệp, việc kết nối hai đầu dây băng thành một vòng tròn khép kín là điều kiện tiên quyết để hệ thống vận hành. Bên cạnh phương pháp dán lưu hóa (nóng/nguội), ghim nối băng tải nổi lên như một giải pháp cơ khí nhanh chóng, linh hoạt và mang lại hiệu quả kinh tế cao.


Ghim nối băng tải là gì?

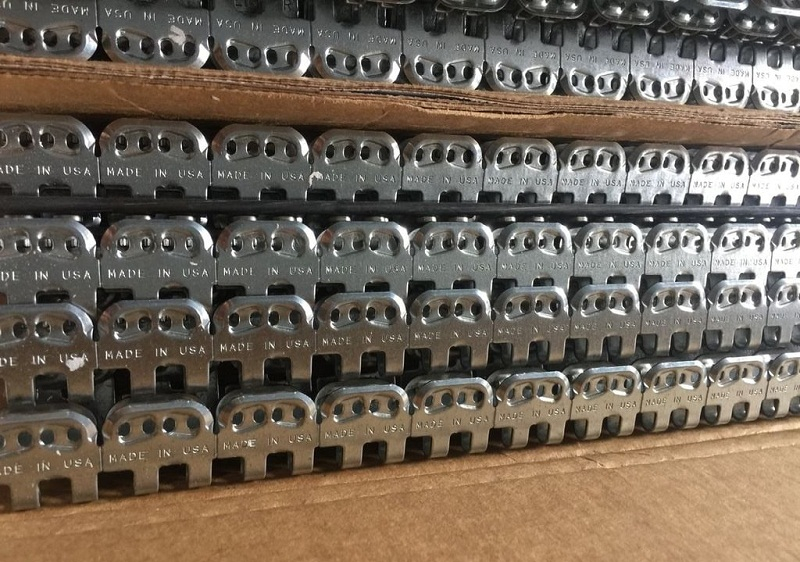

Ghim nối băng tải (hay còn gọi là bản lề nối băng tải, kẹp nối băng tải) là phụ kiện dùng để liên kết hai đầu của dây băng tải lại với nhau thành một vòng tròn chuyển động liên tục. Đây là phương pháp nối nguội nhanh bằng cơ khí, thay thế cho phương pháp dán keo hoặc lưu hóa nhiệt (nối chín) trong các trường hợp cần xử lý sự cố gấp hoặc thay thế băng tải nhanh chóng.

Thay vì mất nhiều giờ đồng hồ để chờ đợi keo khô hoặc gia nhiệt như phương pháp nối lưu hóa, ghim nối đóng vai trò như một "chiếc khóa kéo" công nghiệp, mang lại các lợi ích vượt trội:

• Tối ưu thời gian: Kết nối hai đầu băng tải nhanh chóng, giảm thiểu tối đa thời gian dừng máy.
• Linh hoạt trong bảo trì: Giúp việc tháo lắp, căn chỉnh hoặc thay thế đoạn dây băng bị hỏng diễn ra dễ dàng ngay tại hiện trường.
• Đảm bảo tính liên tục: Giúp hệ thống hoạt động ổn định với chi phí đầu tư ban đầu thấp.



Khi nào nên lựa chọn ghim nối?

Phương pháp nối ghim cơ khí được ưu tiên định hình trong các trường hợp sau:

• Hệ thống băng tải có chiều dài ngắn hoặc trung bình, cần thay dây hoặc tăng/giảm chiều dài thường xuyên.
• Các loại băng tải di động, băng tải trong không gian hẹp.
• Điều kiện hiện trường khắc nghiệt (ẩm ướt, nhiệt độ quá thấp, bụi bặm) không thể thực hiện phương pháp dán lưu hóa đạt chuẩn.



Cấu tạo và nguyên lý hoạt động

Một bộ ghim nối băng tải tiêu chuẩn được cấu thành từ 4 bộ phận chính:

• Thân ghim: Thường được dập từ thép tấm hoặc inox, có thiết kế các răng hoặc lỗ để định vị vào đầu dây băng.
• Móc ghim: Tạo điểm liên kết cơ khí và chịu trách nhiệm phân bố đều lực kéo trên toàn bộ bề rộng của dây băng.
• Kẹp giữ dây băng: Bộ phận bám chặt, xuyên qua lớp bố vải hoặc lõi dây để giữ ghim không bị tuột khi xê dịch.
• Chốt nối: Thanh cốt xỏ xuyên qua các mắt ghim đan xen của 2 đầu băng tải, đóng vai trò làm trục bản lề khóa chặt mối nối.



Cơ chế hoạt động và truyền lực

Khi lắp đặt, hai đầu dây băng được gắn hai dãy ghim đối xứng. Khi ép chặt, các răng ghim xuyên qua lớp bố chịu lực của dây băng. Để hoàn thiện mối nối, người thợ đan xen các mắt ghim lại với nhau và luồn chốt nối qua.

Khi tang chủ động quay, lực kéo được truyền qua dây băng và tập trung vào mối nối. Lúc này, chốt ghim chịu tải trọng kéo và tải trọng uốn liên tục khi đi qua các rulo/con lăn. Nhờ cấu trúc phân bổ lực dọc theo chiều ngang, ghim nối giúp dây băng không bị xé toạc dưới áp lực tải. Khi cần bảo trì, kỹ thuật viên chỉ cần rút chốt nối là có thể tách rời hai đầu băng tải một cách nhanh chóng.


Đánh giá ưu điểm và nhược điểm của ghim nối băng tải

Để ứng dụng hiệu quả, kỹ sư vận hành cần nắm rõ các mặt lợi và hại của phương pháp này:

Ưu điểm:

• Thi công siêu tốc: Thời gian thực hiện chỉ mất từ 15 đến 45 phút, không cần chờ đợi khô keo hay gia nhiệt.
• Tiết kiệm chi phí: Không đòi hỏi máy móc ép lưu hóa đắt tiền, giảm chi phí thuê nhân công chuyên trách.
• Dễ thao tác: Quy trình đóng ghim đơn giản, có thể tự thực hiện tại hiện trường với các dụng cụ cơ bản.

Nhược điểm:

• Độ bền giới hạn: Tuổi thọ mối nối ghim thấp hơn mối nối lưu hóa do lực tập trung vào các điểm răng ghim.
• Đây rung động và tiếng ồn: Khi mối ghim đi qua tang hoặc con lăn sẽ tạo ra va đập nhỏ, có thể gây mòn rulo theo thời gian.
• Độ kín khít không tuyệt đối: Tại vị trí mối nối sẽ có khe hở nhỏ, không phù hợp cho việc tải các loại bột mịn (dễ bị lọt, rơi vãi).



Các loại ghim nối băng tải phổ biến nhất

Tùy thuộc vào ứng dụng cụ thể, thị trường chia ghim nối thành các dòng đặc trưng:


Loại ghim	Đặc điểm cấu tạo	Ưu điểm nổi bật	Ứng dụng điển hình
Ghim bản lề	Cấu trúc các mắt xích bản lề tách rời, liên kết bằng chốt linh hoạt.	Dễ tháo rời, bo theo đường cong tang tốt.	Khai thác mỏ, than đá, xi măng, cát sỏi.
Ghim cố định	Bản tấm cứng vững, ép chặt bằng bu-lông hoặc đinh tán.	Chịu lực kéo cực lớn, độ bền cơ học cao.	Băng tải tải trọng nặng, công nghiệp nặng.

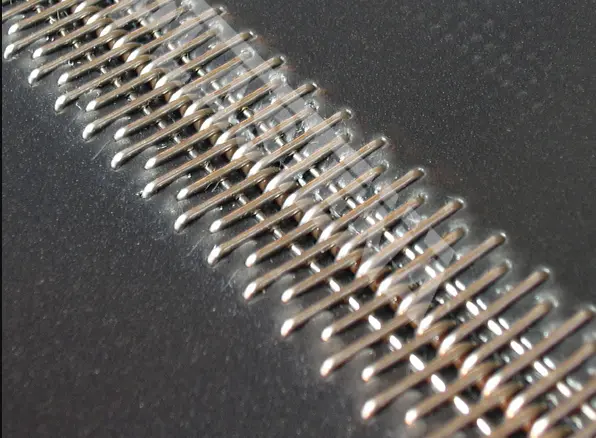

Ghim móc dây	Các móc thép mảnh uốn sẵn thành chuỗi nối tiếp.	Mối nối mềm, mịn, không gây đập con lăn.	Logistics, đóng gói, ngành thực phẩm nhẹ.
Ghim Inox (304 / 316)	Chế tạo hoàn toàn bằng thép không gỉ cao cấp.	Chống oxy hóa, kháng hóa chất, an toàn vệ sinh.	Chế biến thủy hải sản, dược phẩm, hóa chất.
Ghim nhựa kỹ thuật	Làm từ hợp chất Polymer chịu lực.	Không nhiễm từ, không gây tia lửa điện, nhẹ.	Ngành thực phẩm có máy dò kim loại.



Các thông số kỹ thuật và tiêu chí lựa chọn ghim nối băng tải phù hợp


Để chọn được loại ghim tối ưu, tránh tình trạng bung ghim hay rách dây, bạn cần căn cứ vào các thông số sau:

• Chiều dày dây băng tải: Là thông số quan trọng nhất. Dây mỏng (1–5mm) ưu tiên dùng ghim móc dây; dây dày (>10mm) bắt buộc dùng ghim bản lề hoặc ghim tấm cố định.
• Đường kính tang (Rulo) nhỏ nhất: Tang càng nhỏ thì độ uốn gập của dây càng lớn. Nếu chọn ghim tấm quá cứng cho tang nhỏ, ghim sẽ bị nhổ bật ra ngoài. Tang nhỏ yêu cầu ghim móc hoặc ghim bản lề có kích thước phù hợp.
• Lực kéo của băng tải (EP hoặc ST): Tải trọng nặng (đá, quặng) yêu cầu ghim cố định chịu lực cao, trong khi tải nhẹ (hộp carton, nông sản) chỉ cần ghim móc thép hoặc ghim nhựa.
• Yêu cầu môi trường:
  • Môi trường thông thường: Thép mạ kẽm hoặc thép carbon (chịu lực tốt, giá rẻ).
  • Môi trường ẩm ướt/hóa chất: Inox 304 hoặc Inox 316.
  • Môi trường thực phẩm/Y tế: Inox hoặc Nhựa kỹ thuật nhằm đáp ứng tiêu chuẩn FDA.



Quy trình đóng ghim nối băng tải chuẩn kỹ thuật

Một mối nối ghim bền bỉ phụ thuộc 80% vào kỹ thuật lắp đặt. Quy trình chuẩn gồm 6 bước:

• Bước 1: Cắt vuông góc đầu dây băng: Đây là bước cực kỳ quan trọng. Sử dụng thước vuông để cắt đầu dây chính xác $90^circ$. Nếu cắt lệch, băng tải khi chạy sẽ bị đảo, lệch tâm và nhanh hỏng.
• Bước 2: Căn chỉnh ghim: Đặt dãy ghim đều đặn vào đầu dây băng, đảm bảo khoảng cách từ mép băng vào trong được phân bổ chính xác.
• Bước 3: Ép/Đóng ghim: Dùng búa hoặc máy ép ghim chuyên dụng để đóng các răng ghim xuyên qua lớp bố dây băng. Đảm bảo răng ghim quặp chặt và chìm nhẹ vào bề mặt cao su.
• Bước 4: Ghép nối: Đan xen các mắt ghim của hai đầu dây lại với nhau sao cho các lỗ xỏ thẳng hàng.
• Bước 5: Luồn chốt nối: Định vị và luồn chốt xuyên hết chiều rộng băng tải, sau đó khóa hai đầu chốt lại để tránh chốt bị tuột ra ngoài trong quá trình vận hành.
• Bước 6: Nghiệm thu và Chạy thử: Kiểm tra bằng mắt thường độ thẳng đứng của mối nối, sau đó tiến hành chạy thử không tải để căn chỉnh lại hành trình băng.



Các lỗi thường gặp khi nối băng tải bằng ghim và cách khắc phục

- Ghim bị bung, tuột khỏi dây băng:

• Nguyên nhân: Chọn sai mã ghim so với độ dày dây băng, hoặc lực ép ghim chưa đủ chặt khiến răng ghim không bám vào lớp bố chịu lực.
• Khắc phục: Đo lại độ dày dây để chọn ghim chuẩn và dùng dụng cụ ép chuyên dụng để đóng lại.

- Chốt ghim bị biến dạng mòn, gãy:

• Nguyên nhân: Hệ thống chạy quá tải liên tục hoặc chốt không được bôi trơn/kiểm tra định kỳ.
• Khắc phục: Thay thế chốt mới có lõi cáp bện hoặc bọc nylon chịu lực, đồng thời kiểm tra lại tải trọng đầu vào.

- Băng tải chạy lệch, mòn mép:

• Nguyên nhân: Do bước 1 cắt hai đầu dây không vuông góc, dẫn đến mối nối bị lệch tâm.
• Khắc phục: Cắt bỏ phần mối nối cũ lỗi và thực hiện bấm ghim lại một cách vuông góc tuyệt đối.



So sánh giữa ghim nối và nối lưu hóa



Tiêu chí so sánh	Phương pháp ghim nối cơ khí	Phương pháp nối lưu hóa (dán ép nhiệt)
Thời gian thi công	Rất nhanh (15 – 45 phút)	Lâu (4 – 8 tiếng chờ lưu hóa)
Chi phí đầu tư	Rấp thấp, tối ưu chi phí	Cao (yêu cầu máy móc, keo chuyên dụng)
Độ bền mối nối	Trung bình (6 - 18 tháng tùy tải)	Rất cao (bằng 80-90% tuổi thọ dây băng)
Độ mịn bề mặt	Có gờ lồi, gây tiếng động nhẹ	Phẳng mịn hoàn hảo, 100% kín khít
Tính linh động	Tháo lắp cực kỳ dễ dàng bằng rút chốt	Cố định hoàn toàn, muốn sửa phải cắt bỏ



Các câu hỏi thường gặp về ghim nối băng tải

1. Ghim nối băng tải sử dụng được bao lâu?

Tuổi thọ của ghim nối phụ thuộc vào tải trọng và tần suất hoạt động, dao động từ vài tháng đến hơn 1 năm. Nếu chọn đúng chủng loại và bảo trì tốt, mối nối có độ bền rất đáng tin cậy.

2. Có thể tự đóng ghim tại nhà máy được không?

Hoàn toàn được. Đây là ưu điểm lớn nhất của ghim nối. Bạn chỉ cần trang bị một bộ dụng cụ đóng ghim cơ bản và tuân thủ nguyên tắc cắt vuông góc đầu dây là có thể tự xử lý tại hiện trường.

3. Tần suất kiểm tra mối ghim như thế nào là hợp lý?

Nên kiểm tra bằng mắt định kỳ từ 1 – 3 tháng/lần. Hãy chú ý các dấu hiệu như răng ghim bị lỏng, mối ghim bị rỉ sét nặng hoặc chốt nối có xu hướng bị mài mòn để thay thế kịp thời trước khi sự cố đứt băng xảy ra.


Kết luận

Ghim nối băng tải không chỉ đơn thuần là một phụ kiện liên kết cơ khí, mà còn là giải pháp kỹ thuật tối ưu giúp doanh nghiệp giải quyết bài toán về thời gian và chi phí vận hành. Bằng khả năng lắp đặt linh hoạt, thi công siêu tốc ngay tại hiện trường, phương pháp nối ghim giúp giảm thiểu tối đa thời gian dừng máy, đảm bảo dòng chảy sản xuất luôn được lưu thông liên tục.

Tuy nhiên, để mối nối ghim đạt được hiệu suất và tuổi thọ cao nhất, việc thấu hiểu các thông số kỹ thuật như độ dày dây băng, đường kính tang và áp lực tải trọng là điều kiện bắt buộc. Việc kết hợp giữa lựa chọn vật liệu ghim phù hợp (thép mạ kẽm, inox hay nhựa kỹ thuật), tuân thủ quy trình lắp đặt vuông góc và duy trì lịch bảo dưỡng định kỳ sẽ giúp doanh nghiệp khai thác triệt để công năng của hệ thống, đồng thời chủ động ngăn ngừa các sự cố băng tải không đáng có.
