Bản vẽ kỹ thuật là gì? Phân loại, ký hiệu và cách đọc bản vẽ kỹ thuật chi tiết

Trong thực tế, việc hiểu và sử dụng đúng bản vẽ kỹ thuật không chỉ giúp nâng cao độ chính xác mà còn hạn chế sai sót, tiết kiệm vật liệu, tối ưu chi phí và rút ngắn thời gian sản xuất. Đặc biệt trong ngành cơ khí và gia công kim loại, bản vẽ là cơ sở để triển khai các công đoạn như cắt laser, chấn gấp, hàn, khoan, phay và lắp ráp chi tiết.

Vậy bản vẽ kỹ thuật là gì? Có những loại bản vẽ nào, cách đọc ra sao và cần lưu ý những gì khi lập bản vẽ phục vụ sản xuất? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

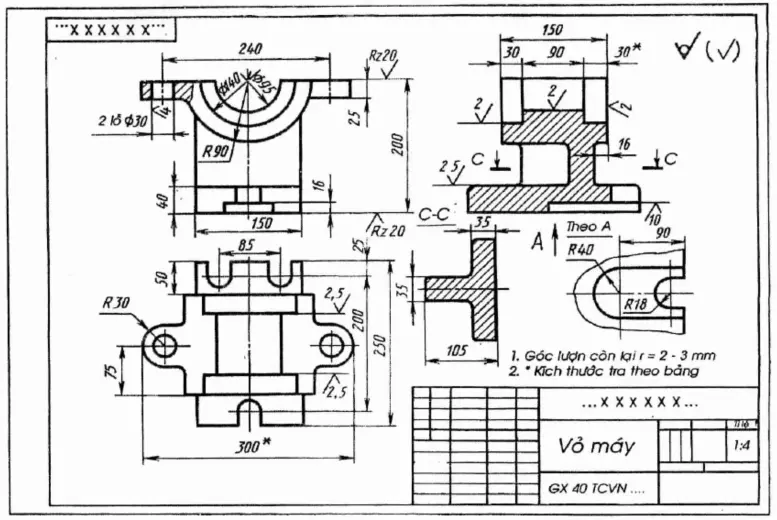

Bản vẽ kỹ thuật là tài liệu thể hiện hình dạng, kích thước, kết cấu và các yêu cầu kỹ thuật của một vật thể, chi tiết, thiết bị hoặc công trình bằng hệ thống hình biểu diễn, đường nét, ký hiệu và thông số theo những quy ước nhất định.

Bản vẽ kỹ thuật được xây dựng nhằm truyền đạt thông tin một cách rõ ràng, chính xác và có thể kiểm tra được. Người đọc có thể dựa vào bản vẽ để hiểu cấu tạo sản phẩm, lựa chọn vật liệu, tổ chức gia công, lắp ráp hoặc kiểm tra chất lượng.

Ví dụ, trong ngành cơ khí, bản vẽ một chi tiết kim loại có thể thể hiện chiều dài, chiều rộng, chiều dày, đường kính lỗ, vị trí lỗ, dung sai kích thước và yêu cầu xử lý bề mặt. Những thông tin này giúp đơn vị gia công tạo ra sản phẩm đáp ứng yêu cầu thiết kế.

Trong ngành xây dựng, bản vẽ kỹ thuật thể hiện mặt bằng, mặt đứng, mặt cắt, kết cấu và cách bố trí các hệ thống trong công trình. Trong ngành điện, bản vẽ sử dụng các ký hiệu quy ước để mô tả mạch điện, thiết bị và mối liên kết giữa các thành phần.

Như vậy, bản vẽ kỹ thuật vừa là công cụ truyền đạt ý tưởng, vừa là cơ sở để triển khai và kiểm soát quá trình thực hiện sản phẩm.




Bản vẽ kỹ thuật có một số đặc điểm quan trọng sau:

Nhờ những đặc điểm này, bản vẽ kỹ thuật giúp giảm sự phụ thuộc vào mô tả bằng lời và hạn chế các cách hiểu khác nhau trong quá trình làm việc.


Một bản vẽ kỹ thuật hoàn chỉnh thường bao gồm những thành phần sau:

Tùy theo lĩnh vực và mục đích sử dụng, mức độ chi tiết của từng thành phần có thể khác nhau. Tuy nhiên, thông tin trên bản vẽ phải đủ rõ ràng để người thực hiện hiểu đúng yêu cầu công việc.


Bản vẽ kỹ thuật giữ vai trò quan trọng trong toàn bộ quá trình hình thành và hoàn thiện sản phẩm. Một bản vẽ được lập chính xác có thể giúp doanh nghiệp nâng cao năng suất, giảm chi phí và cải thiện chất lượng đầu ra.

- Hỗ trợ quá trình thiết kế sản phẩm

Trong giai đoạn thiết kế, bản vẽ kỹ thuật giúp chuyển đổi ý tưởng thành hình dạng và thông số cụ thể. Kỹ sư có thể thể hiện kết cấu, xác định kích thước, bố trí các bộ phận và đánh giá khả năng chế tạo của sản phẩm.

Thông qua bản vẽ, các vấn đề về kết cấu, kích thước hoặc khả năng lắp ghép có thể được phát hiện trước khi đưa sản phẩm vào sản xuất. Điều này giúp hạn chế việc thay đổi thiết kế vào giai đoạn sau, khi chi phí thực hiện đã tăng cao.

- Là cơ sở cho quá trình gia công và sản xuất

Trong cơ khí chế tạo, bản vẽ kỹ thuật là căn cứ để xác định phương pháp gia công, lựa chọn vật liệu và thiết lập các thông số cần thiết.

Chẳng hạn, khi sản xuất một chi tiết kim loại, bộ phận kỹ thuật cần dựa vào bản vẽ để xác định kích thước phôi, vị trí lỗ, biên dạng cắt, góc uốn và các yêu cầu hoàn thiện. Nếu thông tin trên bản vẽ không chính xác hoặc thiếu chi tiết, sản phẩm có thể bị sai kích thước hoặc không đáp ứng yêu cầu lắp ráp.

Đối với các phương pháp gia công hiện đại như cắt laser CNC, bản vẽ còn có thể được chuyển đổi thành dữ liệu để lập chương trình điều khiển máy, tùy thuộc vào định dạng file và quy trình sản xuất.

- Hỗ trợ thi công và lắp ráp

Bản vẽ kỹ thuật thể hiện vị trí, kích thước và mối liên kết giữa các bộ phận, giúp quá trình lắp ráp được thực hiện đúng trình tự.

Đối với máy móc, thiết bị hoặc kết cấu kim loại, bản vẽ lắp cho biết cách bố trí các chi tiết và mối ghép. Đối với công trình xây dựng, bản vẽ giúp xác định vị trí kết cấu, hệ thống điện, đường ống và các hạng mục liên quan.

Nhờ đó, các bộ phận có thể phối hợp với nhau hiệu quả hơn, giảm tình trạng lắp sai vị trí hoặc phải sửa chữa tại công trường.

- Kiểm soát chất lượng sản phẩm

Bản vẽ kỹ thuật là căn cứ để kiểm tra sản phẩm sau gia công hoặc thi công. Bộ phận kiểm tra chất lượng có thể đối chiếu kích thước thực tế với kích thước yêu cầu, kiểm tra dung sai và xác nhận các đặc tính kỹ thuật cần thiết.

Đối với sản phẩm cơ khí, việc kiểm tra có thể bao gồm chiều dày, đường kính lỗ, khoảng cách tâm lỗ, độ phẳng, độ vuông góc và độ nhám bề mặt.

Nếu bản vẽ thể hiện đầy đủ yêu cầu kiểm tra, doanh nghiệp sẽ dễ dàng phát hiện sai lệch, xác định nguyên nhân và đề xuất biện pháp khắc phục.

- Tiết kiệm thời gian và chi phí

Bản vẽ kỹ thuật chính xác giúp giảm sai sót trong sản xuất, hạn chế lãng phí vật liệu và giảm số lần gia công lại.

Ngoài ra, bản vẽ còn giúp các bộ phận thống nhất phương án thực hiện, hạn chế thời gian trao đổi và xử lý những thông tin chưa rõ ràng. Đây là yếu tố quan trọng đối với các dự án có nhiều chi tiết, nhiều công đoạn hoặc yêu cầu tiến độ nghiêm ngặt.



Bản vẽ kỹ thuật được phân loại theo lĩnh vực ứng dụng, mục đích sử dụng và nội dung thể hiện. Mỗi loại có những đặc điểm riêng, phục vụ các yêu cầu thiết kế và sản xuất khác nhau.

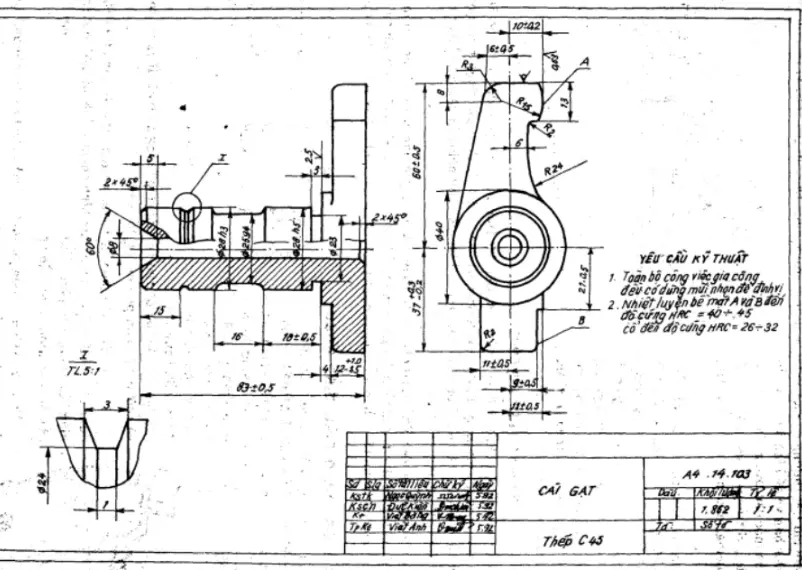

Bản vẽ kỹ thuật cơ khí được sử dụng trong thiết kế, chế tạo và lắp ráp máy móc, thiết bị, linh kiện và các chi tiết kim loại.

Loại bản vẽ này thường thể hiện:

Bản vẽ cơ khí được ứng dụng rộng rãi trong sản xuất máy móc, chế tạo khuôn, gia công CNC, sản xuất linh kiện và kết cấu kim loại.


Bản vẽ xây dựng thể hiện thông tin thiết kế và thi công các công trình như nhà ở, nhà xưởng, nhà cao tầng và công trình công nghiệp.

Một bộ bản vẽ xây dựng có thể bao gồm:

Các bản vẽ này cần được phối hợp chặt chẽ để bảo đảm công trình được thi công đúng thiết kế và hạn chế xung đột giữa các hệ thống.


Bản vẽ điện sử dụng các ký hiệu quy ước để mô tả mạch điện, thiết bị, dây dẫn và mối liên kết giữa các phần tử.

Các dạng phổ biến gồm sơ đồ nguyên lý điện, sơ đồ đấu dây, sơ đồ đơn tuyến và bản vẽ bố trí thiết bị.

Bản vẽ điện giúp kỹ thuật viên thực hiện lắp đặt, kiểm tra, vận hành và bảo trì hệ thống. Việc thể hiện chính xác các thông số và ký hiệu có ý nghĩa quan trọng đối với an toàn và độ tin cậy của hệ thống điện.


Loại bản vẽ này được sử dụng để thiết kế và triển khai các hệ thống đường ống, cấp thoát nước, thông gió, điều hòa không khí và thiết bị công nghiệp.

Ví dụ, bản vẽ hệ thống đường ống có thể thể hiện đường đi của ống, đường kính, vị trí van, thiết bị đo và các điểm kết nối. Trong nhà máy, bản vẽ còn hỗ trợ lắp đặt, vận hành và bảo trì hệ thống.


Bản vẽ gia công kim loại tấm có vai trò đặc biệt quan trọng trong sản xuất vỏ máy, tủ điện, khung kim loại, chi tiết lắp ghép và các sản phẩm được tạo hình từ thép, inox hoặc nhôm tấm.

Nội dung bản vẽ thường bao gồm:

Trong gia công cắt laser, bản vẽ thường được triển khai thành dữ liệu CAD 2D để xác định đường chạy cắt. Các định dạng như DXF và DWG thường được sử dụng tùy theo phần mềm và hệ thống máy.

Đối với chi tiết cần chấn gấp, người thiết kế còn phải tính đến chiều dài phôi, bán kính uốn, hệ số bù uốn và các yếu tố ảnh hưởng đến kích thước sau tạo hình. Vì vậy, bản vẽ dùng cho cắt phẳng và bản vẽ triển khai chi tiết hoàn chỉnh không phải lúc nào cũng có cùng nội dung.


Trong cơ khí, bản vẽ chi tiết và bản vẽ lắp là hai loại bản vẽ thường được sử dụng kết hợp.

Nói cách khác, bản vẽ chi tiết tập trung vào việc chế tạo từng bộ phận, trong khi bản vẽ lắp tập trung vào cách các bộ phận kết hợp với nhau để tạo thành sản phẩm hoàn chỉnh.


Để đọc và sử dụng bản vẽ chính xác, người thực hiện cần nắm được các quy ước về khổ giấy, tỷ lệ, nét vẽ, hình biểu diễn và kích thước.


1. Khổ giấy bản vẽ kỹ thuật

Các khổ giấy phổ biến trong hệ A gồm A0, A1, A2, A3 và A4.


Khổ giấy	Kích thước (mm)
A0	841 × 1189
A1	594 × 841
A2	420 × 594
A3	297 × 420
A4	210 × 297

Khổ giấy được lựa chọn tùy theo độ phức tạp của bản vẽ và lượng thông tin cần thể hiện. Bản vẽ chi tiết nhỏ có thể sử dụng khổ A4 hoặc A3, trong khi bản vẽ lắp lớn hoặc bản vẽ tổng thể có thể cần khổ A1 hoặc A0.

Khi xuất bản vẽ từ phần mềm CAD sang PDF để in, cần kiểm tra đúng khổ giấy, vùng in, tỷ lệ và độ hiển thị của chữ cùng các đường nét.


2. Tỷ lệ bản vẽ

Tỷ lệ bản vẽ thể hiện mối quan hệ giữa kích thước biểu diễn trên bản vẽ và kích thước thực của vật thể.

Có ba dạng tỷ lệ cơ bản:

• Tỷ lệ nguyên hình 1:1: Kích thước biểu diễn bằng kích thước thực.
• Tỷ lệ thu nhỏ 1:2, 1:5, 1:10: Hình biểu diễn nhỏ hơn vật thể thực.
• Tỷ lệ phóng to 2:1, 5:1: Hình biểu diễn lớn hơn vật thể thực.

Ví dụ, một chi tiết có chiều dài thực tế 100 mm được biểu diễn ở tỷ lệ 1:2 sẽ có chiều dài hình vẽ là 50 mm.

Tuy nhiên, kích thước ghi bằng số trên bản vẽ kỹ thuật thông thường là kích thước thực của chi tiết, không phải kích thước đo trực tiếp trên giấy. Vì vậy, khi gia công, cần căn cứ vào số liệu kích thước được ghi và các yêu cầu kỹ thuật liên quan.


3. Các loại nét vẽ thường dùng

Mỗi loại nét vẽ có chức năng riêng nhằm giúp người đọc phân biệt các thành phần của vật thể.

• Nét liền đậm: Thường dùng để biểu diễn đường bao và cạnh thấy.
• Nét liền mảnh: Dùng cho đường kích thước, đường gióng, đường dẫn và các thành phần quy ước khác.
• Nét đứt mảnh: Dùng để thể hiện đường bao hoặc cạnh khuất.
• Nét gạch chấm mảnh: Thường dùng để biểu diễn đường tâm và trục đối xứng.
• Nét chuyên dụng khác: Được sử dụng theo quy ước tương ứng để thể hiện mặt phẳng cắt, phần giới hạn hoặc các đặc điểm đặc biệt.

Khi lập bản vẽ, cần sử dụng đúng loại nét và bảo đảm độ dày, khoảng cách nét phù hợp với tiêu chuẩn áp dụng.


4. Các loại hình biểu diễn

Hình biểu diễn giúp thể hiện vật thể từ những góc nhìn hoặc mặt cắt khác nhau.

• Hình chiếu: Cho biết hình dạng của vật thể khi nhìn theo một hướng xác định. Các hình chiếu thường gặp là hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh.
• Hình cắt: Mô tả cấu tạo bên trong của vật thể bằng cách quy ước cắt qua vật thể và thể hiện phần còn lại theo quy tắc tương ứng.
• Mặt cắt: Thể hiện hình dạng tiết diện tại một vị trí, thường dùng để làm rõ cấu tạo hoặc hình dạng bên trong.
• Hình chi tiết phóng to: Được sử dụng khi một khu vực có cấu tạo phức tạp hoặc kích thước nhỏ cần thể hiện rõ hơn.

Việc lựa chọn hình biểu diễn hợp lý giúp hạn chế số lượng hình không cần thiết nhưng vẫn bảo đảm cung cấp đầy đủ thông tin để hiểu và chế tạo sản phẩm.


5. Ký hiệu kích thước và dung sai

Một số ký hiệu thường gặp trên bản vẽ kỹ thuật gồm:

• Ø: Ký hiệu đường kính (Ví dụ: Ø20)
• R: Ký hiệu bán kính (Ví dụ: R10).
• °: Ký hiệu đơn vị đo góc.
• ±: Thể hiện dung sai đối xứng khi được ghi theo dạng kích thước tương ứng.
• Các ký hiệu dung sai hình học: Dùng để xác định yêu cầu về hình dạng, phương hướng, vị trí hoặc độ đảo theo quy ước áp dụng.

Dung sai là giới hạn sai lệch cho phép của một đặc tính so với yêu cầu thiết kế. Ví dụ, kích thước 50 ± 0,1 mm cho biết kích thước chấp nhận được nằm trong khoảng từ 49,9 mm đến 50,1 mm, nếu không có quy định hoặc điều kiện bổ sung khác.

Dung sai càng chặt thường càng đòi hỏi khả năng gia công và phương pháp kiểm tra phù hợp. Vì vậy, cần xác định dung sai dựa trên chức năng thực tế của chi tiết, không nên tùy ý đặt dung sai quá nhỏ cho mọi kích thước.


6. Ký hiệu vật liệu, độ nhám và mối hàn



• Ký hiệu vật liệu: Cho biết loại vật liệu được sử dụng, chẳng hạn thép carbon, inox hoặc nhôm. Tùy theo yêu cầu, bản vẽ có thể ghi mác vật liệu cụ thể, tiêu chuẩn vật liệu và chiều dày.
• Ký hiệu độ nhám bề mặt (Ra, Rz): Ví dụ: Ra , 1.6, Ra , 3.2, thể hiện mức độ nhẵn cần đạt sau gia công. Những bề mặt lắp ghép hoặc làm việc với yêu cầu chức năng có thể cần độ nhám chặt chẽ hơn các bề mặt thông thường.
• Ký hiệu mối hàn: Cho biết loại mối hàn, vị trí, kích thước hoặc các yêu cầu liên quan theo tiêu chuẩn áp dụng.

Ngoài ra, bản vẽ có thể chứa yêu cầu về xử lý nhiệt, sơn phủ, mạ, đánh bóng hoặc các phương pháp hoàn thiện bề mặt khác.


Hướng dẫn cách đọc bản vẽ kỹ thuật đúng cách

Đọc bản vẽ kỹ thuật là kỹ năng quan trọng đối với kỹ sư, nhân viên thiết kế, thợ cơ khí và người trực tiếp tham gia sản xuất. Để tránh bỏ sót thông tin, nên thực hiện theo trình tự từ tổng thể đến chi tiết.

Bước 1: Đọc khung tên

Khung tên thường nằm ở vị trí quy định của bản vẽ và cung cấp thông tin nhận dạng tài liệu.

Trước tiên, cần xác định tên chi tiết hoặc sản phẩm, mã bản vẽ, vật liệu, tỷ lệ, đơn vị đo nếu có và phiên bản sửa đổi.

Đối với bản vẽ sản xuất, việc kiểm tra phiên bản đặc biệt quan trọng. Nếu sử dụng nhầm bản vẽ cũ, doanh nghiệp có thể gia công sai kích thước hoặc bỏ qua những thay đổi trong thiết kế.

Bước 2: Quan sát tổng thể các hình chiếu

Sau khi xác định thông tin chung, hãy quan sát tất cả các hình biểu diễn để hình dung hình dạng và cấu tạo của vật thể.

Cần xác định hình chiếu chính, vị trí các hình chiếu còn lại và mối liên hệ giữa chúng. Nếu bản vẽ có hình cắt hoặc mặt cắt, hãy xem những hình này để hiểu rõ cấu tạo bên trong.

Đối với người mới học, nên bắt đầu từ những vật thể đơn giản như khối hộp, trục tròn, tấm kim loại có lỗ hoặc chi tiết có rãnh trước khi chuyển sang các cụm lắp ráp phức tạp.

Bước 3: Đọc kích thước

Đọc kích thước theo thứ tự từ tổng thể đến chi tiết.

Trước hết, xác định chiều dài, chiều rộng, chiều cao hoặc chiều dày. Tiếp theo, kiểm tra kích thước các lỗ, rãnh, bậc, góc và vị trí tương quan giữa các đặc điểm hình học.

Đối với chi tiết có nhiều lỗ, cần xác định đường kính từng lỗ, khoảng cách tâm lỗ và vị trí của chúng so với cạnh chuẩn hoặc hệ tọa độ được quy định.

Không nên tự suy ra kích thước bằng cách đo hình vẽ nếu thông số cần thiết chưa được ghi rõ. Nếu thiếu dữ liệu ảnh hưởng đến gia công, cần yêu cầu người phụ trách thiết kế xác nhận trước khi sản xuất.

Bước 4: Kiểm tra dung sai và yêu cầu kỹ thuật

Sau khi xác định kích thước danh nghĩa, cần kiểm tra dung sai và các yêu cầu kỹ thuật bổ sung.

Các thông tin cần chú ý gồm dung sai kích thước, dung sai hình học, độ nhám bề mặt, yêu cầu xử lý nhiệt, xử lý bề mặt và ký hiệu mối hàn nếu có.

Những yêu cầu này quyết định phương pháp gia công, thiết bị đo kiểm và tiêu chí nghiệm thu. Một chi tiết có kích thước danh nghĩa đúng nhưng không đáp ứng dung sai hoặc yêu cầu bề mặt vẫn có thể không đạt yêu cầu kỹ thuật.

Bước 5: Kiểm tra tính đầy đủ và thống nhất

Cuối cùng, cần đối chiếu thông tin giữa các hình chiếu, kiểm tra những kích thước quan trọng và đọc toàn bộ ghi chú.

Nếu phát hiện các kích thước mâu thuẫn, thiếu vật liệu hoặc chưa rõ yêu cầu gia công, không nên tự ý lựa chọn phương án thay thế. Hãy làm rõ với bộ phận thiết kế hoặc người có thẩm quyền trước khi triển khai.


Ví dụ minh họa cách đọc bản vẽ cơ khí

Giả sử cần gia công một tấm thép hình chữ nhật có bốn lỗ bắt vít.

Bản vẽ thể hiện các thông tin giả định như sau:

• Chiều dài tấm: 200 mm.
• Chiều rộng tấm: 100 mm.
• Chiều dày: 3 mm.
• Bốn lỗ có đường kính Ø8 mm.
• Tâm các lỗ được xác định bằng kích thước tính từ hai cạnh chuẩn.
• Vật liệu: thép theo mác vật liệu được chỉ định trên bản vẽ.

Khi đọc bản vẽ, người thực hiện cần xác định kích thước tổng thể của tấm, kiểm tra chiều dày vật liệu, xác định chính xác đường kính và vị trí từng lỗ. Tiếp theo, cần kiểm tra các yêu cầu dung sai, chất lượng mép cắt và xử lý bề mặt nếu có.

Nếu chi tiết được gia công bằng máy cắt laser, dữ liệu đường bao và lỗ có thể được chuẩn bị trong phần mềm CAD 2D. Tuy nhiên, người lập chương trình vẫn cần kiểm tra đơn vị, kích thước thực, đường biên và khả năng tương thích của file với hệ thống máy.

Ví dụ trên cho thấy việc đọc bản vẽ không chỉ dừng lại ở việc hiểu hình dạng mà còn phải chuyển đổi các thông tin thành yêu cầu sản xuất cụ thể.


Quy trình lập bản vẽ kỹ thuật chuyên nghiệp

Một bản vẽ kỹ thuật chất lượng cần được xây dựng theo quy trình rõ ràng, từ thu thập yêu cầu đến kiểm tra và phát hành tài liệu.

1. Thu thập yêu cầu thiết kế

Trước khi bắt đầu, cần xác định mục đích sử dụng, chức năng, điều kiện làm việc và các yêu cầu kỹ thuật của sản phẩm.

Đối với chi tiết cơ khí, cần làm rõ loại vật liệu, kích thước chính, yêu cầu lắp ghép và phương pháp gia công dự kiến. Đối với chi tiết kim loại tấm, cần xác định thêm chiều dày, phương pháp cắt, đường uốn và yêu cầu hoàn thiện.

Thông tin đầu vào càng rõ ràng thì quá trình thiết kế càng thuận lợi và ít phát sinh thay đổi.

2. Xây dựng hình dạng và kết cấu

Dựa trên yêu cầu đã thu thập, người thiết kế tiến hành phác thảo hoặc dựng mô hình để xác định hình dạng, kích thước và kết cấu.

Ở giai đoạn này, cần cân nhắc khả năng chế tạo, tính thuận tiện khi lắp ráp, mức độ sử dụng vật liệu và yêu cầu vận hành thực tế.

Nếu sử dụng phần mềm CAD 3D, mô hình có thể được dùng để kiểm tra hình dạng, phát hiện va chạm giữa các bộ phận và hỗ trợ tạo bản vẽ 2D.

3. Lựa chọn hình chiếu và tỷ lệ

Sau khi xác định hình dạng, cần chọn các hình biểu diễn phù hợp để thể hiện đầy đủ thông tin cần thiết.

Hình chiếu chính nên được lựa chọn sao cho thể hiện rõ đặc điểm quan trọng của vật thể. Các hình chiếu bổ sung, hình cắt hoặc hình chi tiết chỉ nên sử dụng khi thực sự cần thiết.

Đồng thời, cần lựa chọn khổ giấy, tỷ lệ và cách bố trí các hình để bản vẽ dễ đọc, không chồng chéo và thuận tiện khi in hoặc sử dụng trên màn hình.

4. Ghi kích thước và thông số kỹ thuật

Đây là bước quyết định khả năng sử dụng bản vẽ trong sản xuất.

Người thiết kế cần ghi đủ kích thước tổng thể, kích thước chức năng, vị trí lỗ, rãnh và các đặc điểm quan trọng. Đồng thời, phải xác định dung sai, vật liệu, độ nhám và các yêu cầu kỹ thuật liên quan.

Cần tránh ghi thiếu kích thước, trùng lặp không cần thiết hoặc tạo ra các kích thước mâu thuẫn nhau. Các thông số quan trọng phải được thể hiện rõ ràng để bộ phận gia công không phải suy đoán.

5. Kiểm tra và hoàn thiện bản vẽ

Trước khi phát hành, cần kiểm tra toàn bộ nội dung, bao gồm hình dạng, kích thước, ký hiệu, ghi chú, khung tên và thông tin phiên bản.

Đối với bản vẽ cơ khí, nên kiểm tra thêm khả năng gia công, điều kiện lắp ghép và tính hợp lý của dung sai. Đối với bản vẽ kim loại tấm, cần xem xét biên dạng cắt, vị trí đường uốn và các yếu tố có thể ảnh hưởng đến kích thước thành phẩm.

Việc kiểm tra có thể được thực hiện bởi người thiết kế và bộ phận kiểm tra độc lập tùy theo quy trình quản lý chất lượng của doanh nghiệp.

6. Xuất file và bàn giao

Sau khi hoàn thiện, bản vẽ được xuất sang định dạng phù hợp với nhu cầu sử dụng.

Các định dạng thường gặp gồm:

• DWG: Phổ biến trong thiết kế và trao đổi bản vẽ CAD.
• DXF: Thường được sử dụng để trao đổi dữ liệu hình học 2D, bao gồm biên dạng phục vụ gia công.
• PDF: Phù hợp để xem, in, duyệt và lưu trữ tài liệu.
• STEP: Thường được dùng để trao đổi mô hình CAD 3D giữa các phần mềm tương thích.

Trước khi bàn giao, cần kiểm tra đơn vị, tỷ lệ, font chữ, layer, đường biên và khả năng mở file bằng phần mềm của bên nhận. Đối với dữ liệu dùng cho máy CNC, cần tuân thủ thêm yêu cầu định dạng và quy trình của hệ thống gia công cụ thể.


Các phần mềm vẽ kỹ thuật phổ biến hiện nay

Cùng với sự phát triển của công nghệ, các phần mềm CAD giúp quá trình lập bản vẽ trở nên nhanh chóng, chính xác và dễ chỉnh sửa hơn.

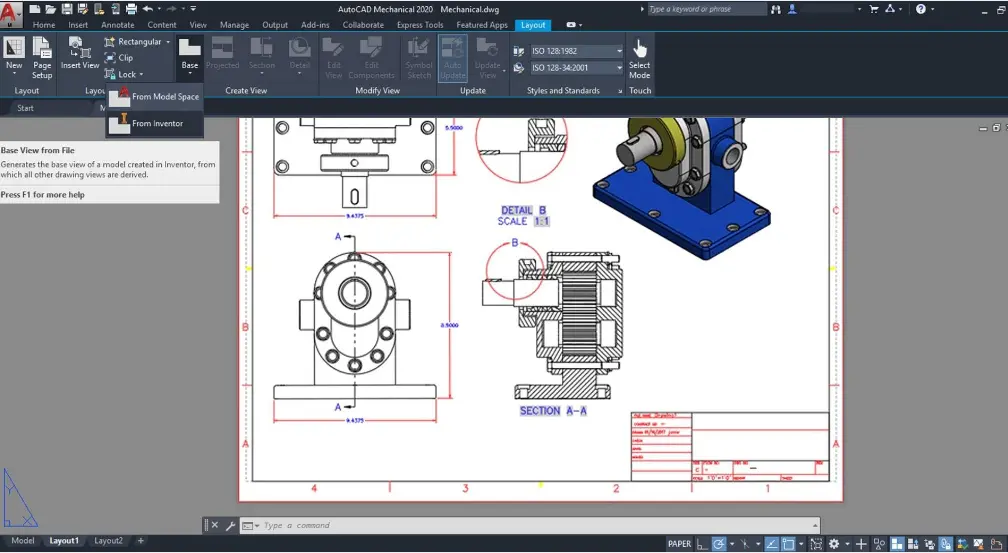

1. AutoCAD

AutoCAD là phần mềm thiết kế được sử dụng rộng rãi trong việc tạo và chỉnh sửa bản vẽ 2D, đồng thời hỗ trợ các chức năng thiết kế 3D.

Phần mềm phù hợp với bản vẽ cơ khí, xây dựng, mặt bằng và nhiều loại bản vẽ triển khai sản xuất. Khả năng quản lý layer, kích thước và xuất file giúp người dùng dễ dàng chuẩn hóa tài liệu kỹ thuật.

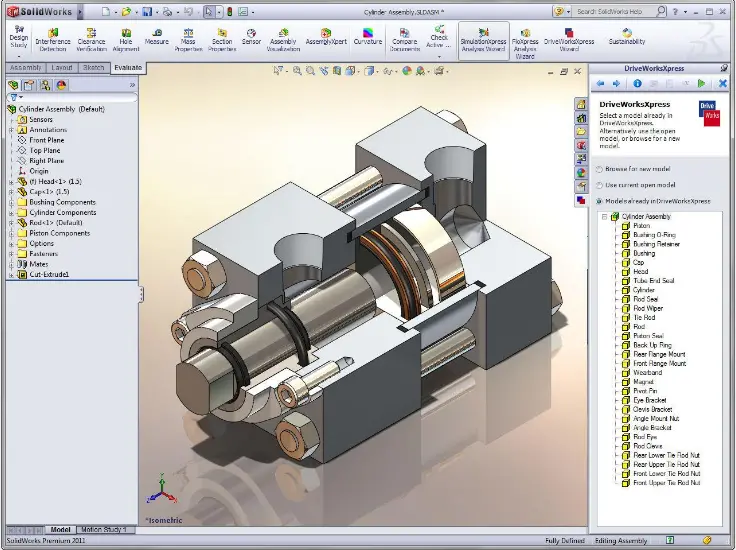

2. SOLIDWORKS

SOLIDWORKS được sử dụng phổ biến trong thiết kế cơ khí và phát triển sản phẩm. Phần mềm hỗ trợ dựng mô hình 3D, thiết kế cụm lắp ráp và tạo bản vẽ 2D từ mô hình.

Khi mô hình được cập nhật, các hình biểu diễn liên kết có thể được cập nhật theo, giúp giảm thao tác chỉnh sửa thủ công và hạn chế sai lệch giữa mô hình với bản vẽ.

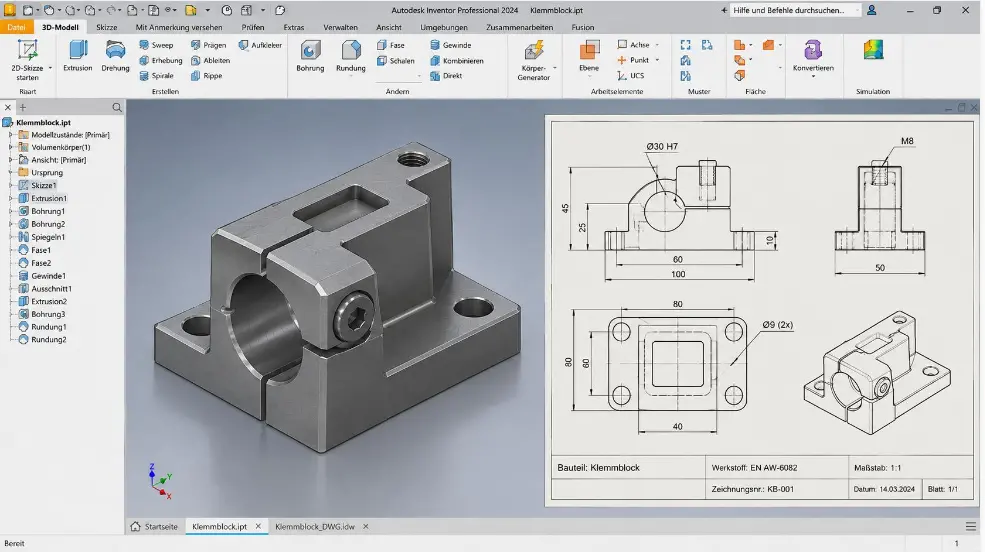

3. Autodesk Inventor

Autodesk Inventor là phần mềm CAD phục vụ thiết kế cơ khí, mô hình hóa sản phẩm và tạo bản vẽ chế tạo.

Phần mềm hỗ trợ thiết kế chi tiết, cụm lắp ráp và các tài liệu liên quan đến quá trình phát triển sản phẩm, phù hợp với nhiều quy trình thiết kế công nghiệp.

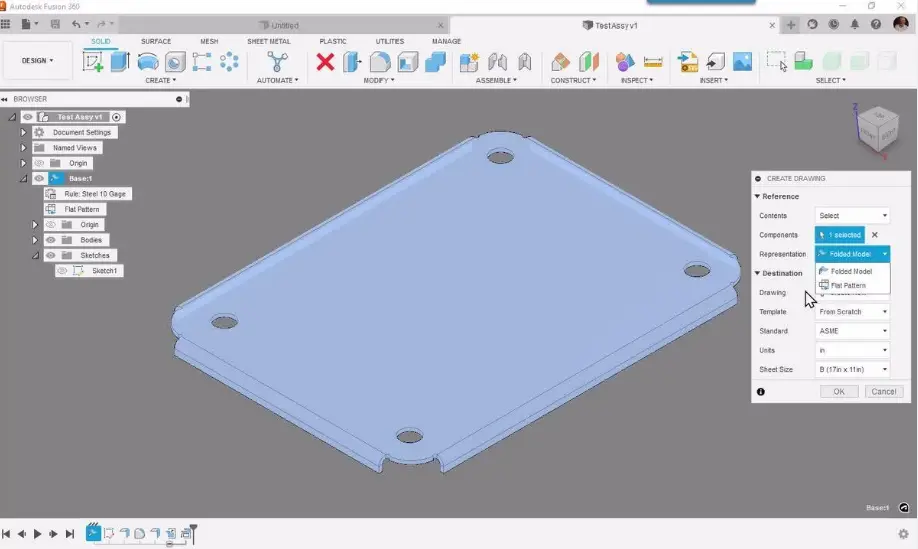

4. Fusion

Fusion là nền tảng thiết kế và sản xuất tích hợp, hỗ trợ các chức năng CAD, CAM và thiết kế kim loại tấm.

Phần mềm phù hợp với quy trình kết nối từ thiết kế 3D đến chuẩn bị gia công, tùy theo gói tính năng và cấu hình sử dụng. Đối với doanh nghiệp sản xuất, khả năng phối hợp giữa thiết kế và gia công giúp giảm thời gian chuyển đổi dữ liệu.

Tiêu chí lựa chọn phần mềm vẽ kỹ thuật

Khi lựa chọn phần mềm, doanh nghiệp nên xem xét các yếu tố sau:

• Mục đích sử dụng: thiết kế 2D, dựng hình 3D hay lập trình gia công.
• Khả năng trao đổi dữ liệu với khách hàng, nhà cung cấp và máy CNC.
• Mức độ phức tạp của sản phẩm và quy mô dự án.
• Chi phí bản quyền, cấu hình máy tính và yêu cầu đào tạo.
• Khả năng quản lý phiên bản, thư viện chi tiết và dữ liệu thiết kế.

Không có một phần mềm phù hợp cho tất cả nhu cầu. Lựa chọn tốt nhất là phần mềm đáp ứng yêu cầu kỹ thuật, tương thích với quy trình hiện tại và có khả năng mở rộng khi doanh nghiệp phát triển.


Những lỗi thường gặp khi lập và đọc bản vẽ kỹ thuật

Trong quá trình thiết kế và sản xuất, một số lỗi trên bản vẽ có thể dẫn đến sai lệch sản phẩm, phát sinh chi phí và ảnh hưởng tiến độ.

1. Thiếu kích thước hoặc ghi kích thước không rõ ràng

Bản vẽ thiếu kích thước khiến người gia công phải suy đoán hoặc liên hệ để xác nhận. Điều này làm gián đoạn quá trình sản xuất và có thể dẫn đến sai sót.

--> Cách khắc phục là kiểm tra đầy đủ kích thước tổng thể, kích thước chức năng và vị trí các đặc điểm quan trọng trước khi phát hành.

2. Sử dụng sai loại nét vẽ hoặc ký hiệu

Nếu cạnh khuất, đường tâm hoặc đường kích thước được thể hiện không đúng quy ước, người đọc có thể hiểu sai cấu tạo vật thể.

--> Để hạn chế lỗi, cần thống nhất tiêu chuẩn thể hiện và kiểm tra bản vẽ trước khi bàn giao.

3. Lựa chọn tỷ lệ không phù hợp

Tỷ lệ quá nhỏ có thể khiến chi tiết khó quan sát, trong khi tỷ lệ quá lớn làm bản vẽ chiếm nhiều diện tích và khó bố trí thông tin.

--> Nên lựa chọn tỷ lệ theo kích thước và độ phức tạp của chi tiết, đồng thời bổ sung hình phóng to cho những khu vực cần thể hiện rõ.

4. Thiếu thông tin vật liệu hoặc dung sai

Thiếu mác vật liệu, chiều dày hoặc dung sai có thể dẫn đến việc sử dụng sai nguyên liệu và gia công không đạt yêu cầu.

--> Cần xác định rõ những thông số ảnh hưởng đến chức năng, độ bền, khả năng lắp ghép và phương pháp sản xuất của sản phẩm.

5. Sử dụng nhầm phiên bản bản vẽ

Trong các dự án có nhiều lần chỉnh sửa, việc sử dụng nhầm bản vẽ cũ là nguyên nhân phổ biến gây ra sai lệch sản phẩm.

--> Doanh nghiệp nên áp dụng hệ thống mã bản vẽ, ngày sửa đổi, số phiên bản và trạng thái phê duyệt. Khi phát hành bản vẽ mới, cần thông báo cho các bộ phận liên quan và thu hồi hoặc đánh dấu rõ các phiên bản đã hết hiệu lực.

6. File CAD không phù hợp với yêu cầu gia công

Trong gia công CNC và cắt laser, file có thể gặp các vấn đề như sai đơn vị, đường biên không khép kín, các đường trùng lặp hoặc chứa đối tượng không cần thiết.

--> Để khắc phục, cần kiểm tra hình học, đơn vị đo, layer và định dạng file trước khi đưa vào phần mềm lập trình gia công. Việc kiểm tra trước giúp hạn chế lỗi đường cắt và tránh lãng phí vật liệu.


Tiêu chuẩn bản vẽ kỹ thuật cần biết

Tiêu chuẩn bản vẽ kỹ thuật giúp thống nhất cách thể hiện, đọc và trao đổi thông tin giữa các cá nhân, doanh nghiệp và quốc gia.

1. Tiêu chuẩn Việt Nam (TCVN)

TCVN là hệ thống tiêu chuẩn quốc gia của Việt Nam, bao gồm nhiều tiêu chuẩn liên quan đến bản vẽ kỹ thuật, ký hiệu, dung sai và tài liệu thiết kế.
Khi lập bản vẽ cho dự án trong nước, cần xác định tiêu chuẩn áp dụng phù hợp với lĩnh vực, hợp đồng và yêu cầu của khách hàng. Không nên mặc định rằng mọi bản vẽ đều sử dụng cùng một bộ quy tắc.

2. Tiêu chuẩn quốc tế ISO

ISO ban hành nhiều tiêu chuẩn liên quan đến việc trình bày và trao đổi tài liệu kỹ thuật. Một số nhóm tiêu chuẩn thường được quan tâm gồm:

• ISO 128: Các nguyên tắc thể hiện đường nét và hình biểu diễn trong bản vẽ kỹ thuật.
• ISO 129-1: Nguyên tắc thể hiện kích thước và dung sai kích thước trên bản vẽ.
• ISO 1101: Quy định về dung sai hình học.
• ISO 5455: Quy định liên quan đến tỷ lệ trong bản vẽ kỹ thuật.

Việc áp dụng tiêu chuẩn cụ thể cần căn cứ vào phiên bản hiện hành, phạm vi áp dụng và các yêu cầu liên quan của dự án.

3. Vì sao cần tuân thủ tiêu chuẩn bản vẽ kỹ thuật?

Tuân thủ tiêu chuẩn giúp bản vẽ dễ đọc, hạn chế hiểu nhầm và tạo điều kiện trao đổi dữ liệu giữa các bộ phận. Đồng thời, đây là cơ sở quan trọng để kiểm tra chất lượng và duy trì tính nhất quán trong sản xuất.
Đối với doanh nghiệp gia công theo đơn đặt hàng, việc thống nhất tiêu chuẩn với khách hàng ngay từ đầu còn giúp giảm nguy cơ phải sửa bản vẽ hoặc làm lại sản phẩm.


Ứng dụng của bản vẽ kỹ thuật trong thực tế

Bản vẽ kỹ thuật được sử dụng trong nhiều ngành nghề, từ sản xuất công nghiệp đến xây dựng, điện và phát triển sản phẩm.

1. Trong ngành cơ khí chế tạo

Bản vẽ là cơ sở để thiết kế và sản xuất chi tiết máy, linh kiện, khuôn mẫu, đồ gá và các cụm lắp ráp.

Thông tin trên bản vẽ giúp xác định phương pháp tiện, phay, khoan, mài, hàn hoặc gia công CNC phù hợp. Sau khi sản xuất, bản vẽ còn được sử dụng để kiểm tra kích thước và xác nhận sản phẩm đáp ứng yêu cầu thiết kế.

2. Trong gia công kim loại tấm và cắt laser

Đối với ngành gia công kim loại tấm, bản vẽ kỹ thuật đóng vai trò quan trọng trong việc chuyển đổi thiết kế thành sản phẩm thực tế.

Quy trình thường bắt đầu từ việc tiếp nhận bản vẽ hoặc yêu cầu thiết kế, xác định vật liệu và chiều dày, sau đó chuẩn bị dữ liệu gia công và triển khai cắt theo chương trình CNC.

Các chi tiết có thể tiếp tục trải qua công đoạn đột lỗ, chấn gấp, hàn, mài và hoàn thiện bề mặt tùy theo yêu cầu sản phẩm.

Một bản vẽ tốt cần thể hiện rõ biên dạng, kích thước, vị trí lỗ, chiều dày vật liệu và các yêu cầu hoàn thiện. Với những chi tiết có uốn gấp, cần có đủ thông tin để xác định hình dạng sau tạo hình và kích thước phôi phù hợp.

Nhờ đó, doanh nghiệp có thể giảm sai số, tối ưu việc sử dụng vật liệu và nâng cao tính đồng nhất của sản phẩm.

3. Trong ngành xây dựng

Bản vẽ kỹ thuật là cơ sở để triển khai thiết kế và thi công công trình dân dụng, công nghiệp và hạ tầng.

Thông qua bản vẽ, đơn vị thi công xác định vị trí kết cấu, kích thước các hạng mục, bố trí hệ thống kỹ thuật và phương án lắp đặt. Việc phối hợp giữa các bộ môn giúp hạn chế xung đột trong quá trình thi công.

4. Trong ngành điện và tự động hóa

Bản vẽ điện hỗ trợ thiết kế sơ đồ nguyên lý, bố trí tủ điện, đấu nối thiết bị và xây dựng hệ thống điều khiển.

Đối với dây chuyền sản xuất tự động, tài liệu kỹ thuật còn giúp kỹ sư hiểu mối liên hệ giữa cảm biến, bộ điều khiển, động cơ và các thiết bị ngoại vi. Đây là cơ sở để lắp đặt, vận hành và xử lý sự cố.

5. Trong nghiên cứu và phát triển sản phẩm

Trong quá trình phát triển sản phẩm mới, bản vẽ kỹ thuật giúp chuẩn hóa thiết kế, đánh giá phương án kết cấu và trao đổi thông tin giữa các nhóm chuyên môn.

Khi kết hợp với mô hình 3D và công cụ mô phỏng, bản vẽ giúp phát hiện sớm những vấn đề liên quan đến kích thước, lắp ghép và khả năng chế tạo. Điều này hỗ trợ rút ngắn chu kỳ phát triển sản phẩm và cải thiện chất lượng thiết kế.


Kinh nghiệm để tạo bản vẽ kỹ thuật chính xác và dễ sử dụng

Để nâng cao chất lượng bản vẽ, người thiết kế cần chú ý cả nội dung kỹ thuật lẫn cách trình bày.

• Thứ nhất, xác định rõ mục đích sử dụng. Bản vẽ phục vụ gia công, lắp ráp, thi công hay kiểm tra sẽ có những yêu cầu khác nhau. Xác định đúng mục đích giúp lựa chọn nội dung cần thể hiện.
• Thứ hai, trình bày hình biểu diễn hợp lý. Nên chọn hình chiếu rõ ràng, bổ sung hình cắt khi cần và tránh đưa quá nhiều thông tin không cần thiết vào cùng một khu vực.
• Thứ ba, ghi kích thước đầy đủ và nhất quán. Những kích thước ảnh hưởng đến chức năng và lắp ghép phải được thể hiện rõ. Cần kiểm tra tính thống nhất giữa các hình biểu diễn và tránh tạo ra các kích thước mâu thuẫn.
• Thứ tư, lựa chọn dung sai phù hợp. Dung sai cần đáp ứng yêu cầu sử dụng thực tế và khả năng công nghệ. Dung sai quá chặt có thể làm tăng chi phí gia công và kiểm tra mà không mang lại lợi ích tương xứng.
• Thứ năm, quản lý file và phiên bản khoa học. Nên sử dụng quy tắc đặt tên file, mã bản vẽ, số lần sửa đổi và thư mục lưu trữ thống nhất để tránh nhầm lẫn trong quá trình sản xuất.
• Thứ sáu, kiểm tra khả năng gia công trước khi phát hành. Với bản vẽ cơ khí và kim loại tấm, cần đánh giá tính khả thi của phương án gia công, khả năng tiếp cận dụng cụ và những yếu tố ảnh hưởng đến chất lượng thành phẩm.
• Thứ bảy, phối hợp với bộ phận sản xuất. Trao đổi với người trực tiếp gia công giúp phát hiện những chi tiết khó chế tạo hoặc những yêu cầu chưa rõ ràng. Đây là cách hiệu quả để hoàn thiện bản vẽ và hạn chế phát sinh.



Câu hỏi thường gặp về bản vẽ kỹ thuật

1. Bản vẽ kỹ thuật là gì?

• Trả lời: Bản vẽ kỹ thuật là tài liệu thể hiện hình dạng, kích thước, kết cấu và yêu cầu kỹ thuật của vật thể hoặc công trình bằng hình biểu diễn, ký hiệu và thông số theo quy ước. Bản vẽ được sử dụng để phục vụ thiết kế, sản xuất, thi công, lắp ráp và kiểm tra chất lượng.

2. Bản vẽ kỹ thuật gồm những thành phần nào?

• Trả lời: Một bản vẽ kỹ thuật thường có hình biểu diễn, kích thước, ký hiệu kỹ thuật, ghi chú và khung tên. Tùy theo mục đích sử dụng, bản vẽ có thể bổ sung dung sai, yêu cầu vật liệu, độ nhám, mối hàn hoặc bảng kê chi tiết.

3. Có những loại bản vẽ kỹ thuật nào?

• Trả lời: Các loại phổ biến gồm bản vẽ cơ khí, bản vẽ xây dựng, bản vẽ điện, bản vẽ hệ thống kỹ thuật và bản vẽ gia công kim loại tấm. Trong cơ khí, bản vẽ chi tiết và bản vẽ lắp là hai dạng quan trọng thường được sử dụng kết hợp.

4. Người mới bắt đầu nên học đọc bản vẽ kỹ thuật từ đâu?

• Trả lời: Người mới nên bắt đầu với khung tên, khổ giấy, tỷ lệ, các loại nét vẽ và hình chiếu cơ bản. Sau đó, tiếp tục học cách đọc kích thước, ký hiệu đường kính, bán kính, dung sai và các yêu cầu kỹ thuật. Việc luyện tập với những chi tiết đơn giản sẽ giúp hình thành khả năng hình dung vật thể từ bản vẽ 2D.

5. Phần mềm nào được sử dụng để vẽ kỹ thuật?

• Trả lời: Một số phần mềm phổ biến là AutoCAD, SOLIDWORKS, Autodesk Inventor và Fusion. AutoCAD thường được sử dụng cho bản vẽ 2D, trong khi SOLIDWORKS và Inventor phù hợp với thiết kế cơ khí 3D. Fusion hỗ trợ kết hợp các công việc thiết kế và chuẩn bị gia công tùy theo tính năng sử dụng.

6. Bản vẽ kỹ thuật dùng trong cắt laser cần những thông tin gì?

• Trả lời: Bản vẽ dùng cho cắt laser cần thể hiện rõ biên dạng cắt, kích thước, vị trí lỗ và các đặc điểm hình học cần gia công. Ngoài ra, cần xác định vật liệu, chiều dày, số lượng và yêu cầu chất lượng mép cắt nếu có.
  • File CAD phải có đơn vị chính xác, hình học phù hợp và định dạng được phần mềm gia công hỗ trợ. Định dạng DXF thường được sử dụng cho dữ liệu 2D, nhưng yêu cầu cụ thể còn phụ thuộc vào máy và quy trình của đơn vị gia công.

7. Bản vẽ kỹ thuật 2D và bản vẽ 3D khác nhau như thế nào?

• Trả lời: Bản vẽ 2D thể hiện hình dạng và thông tin kỹ thuật trên mặt phẳng thông qua các hình chiếu, kích thước và ký hiệu. Bản vẽ hoặc mô hình 3D thể hiện hình dạng không gian của vật thể, giúp quan sát trực quan và kiểm tra cấu tạo.
  • Trong sản xuất, hai dạng này thường được sử dụng kết hợp. Mô hình 3D hỗ trợ thiết kế và kiểm tra hình dạng, còn bản vẽ 2D cung cấp các kích thước và yêu cầu cần thiết để gia công, lắp ráp hoặc kiểm tra.

8. Vì sao bản vẽ kỹ thuật cần có dung sai?

• Trả lời: Dung sai xác định giới hạn sai lệch cho phép của kích thước hoặc đặc tính hình học. Đây là yếu tố quan trọng để bảo đảm các chi tiết có thể lắp ghép, vận hành và đáp ứng yêu cầu sử dụng.
  • Nếu không quy định dung sai phù hợp, sản phẩm có thể khó lắp ráp hoặc không đạt chức năng mong muốn. Ngược lại, dung sai quá chặt có thể làm tăng chi phí sản xuất, vì vậy cần xác định dựa trên yêu cầu thực tế.



Kết luận

Bản vẽ kỹ thuật là nền tảng quan trọng trong thiết kế, gia công, sản xuất và thi công. Một bản vẽ được xây dựng đúng quy chuẩn, thể hiện đầy đủ kích thước và yêu cầu kỹ thuật sẽ giúp các bộ phận phối hợp hiệu quả, giảm sai sót và nâng cao chất lượng sản phẩm.

Để sử dụng bản vẽ hiệu quả, người thực hiện cần nắm vững các quy ước về hình chiếu, nét vẽ, kích thước, dung sai và ký hiệu chuyên ngành. Đồng thời, việc lựa chọn phần mềm phù hợp, kiểm tra dữ liệu trước khi phát hành và quản lý phiên bản chặt chẽ cũng đóng vai trò quan trọng.
