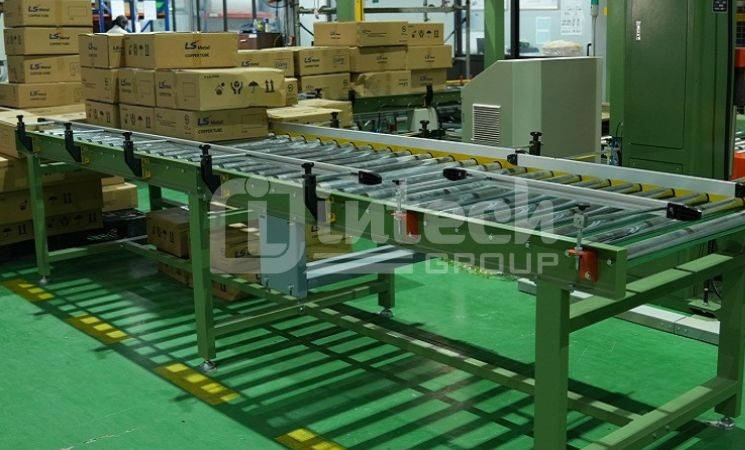

Giải pháp băng tải con lăn vận chuyển thùng carton

Trong bối cảnh thương mại điện tử (E-commerce) và chuỗi cung ứng toàn cầu phát triển mạnh mẽ, khâu vận chuyển nội bộ, đóng gói và lưu kho các kiện hàng đóng vai trò quyết định đến hiệu suất vận hành của toàn bộ doanh nghiệp. Đặc biệt, thùng carton là loại bao bì tiêu chuẩn phổ biến nhất trong việc lưu trữ và phân phối sản phẩm từ nhà máy đến tay người tiêu dùng.

Bài viết này cung cấp cái nhìn toàn diện và chuyên sâu về giải pháp băng tải con lăn vận chuyển thùng carton, giúp các doanh nghiệp tối ưu hóa quy trình sản xuất và kho bãi.


Thách thức trong vận chuyển thùng carton thủ công

Các phương pháp vận chuyển thủ công truyền thống (bốc vác, xe đẩy tay) đang bộc lộ nhiều hạn chế nghiêm trọng trong các nhà máy và kho hàng hiện đại:

• Tốn kém nhân lực và thời gian: Chi phí cho nhân công bốc xếp lớn, tốc độ chậm, dễ gây tắc nghẽn (cổ chai) tại khu vực đóng gói và xuất hàng.
• Rủi ro tai nạn lao động: Công nhân thường xuyên phải mang vác các thùng hàng nặng dẫn đến mệt mỏi, chấn thương cột sống và các vấn đề về cơ xương khớp.
• Hư hỏng hàng hóa: Va đập mạnh hoặc rơi rớt trong quá trình bốc vác thủ công làm móp méo thùng carton và hư hỏng sản phẩm bên trong.

Để giải quyết triệt để những thách thức này, hệ thống băng tải con lăn ra đời như một giải pháp cốt lõi, mang lại sự mượt mà, tối ưu hóa tốc độ và giảm thiểu tối đa sức lao động con người.


Tổng quan về băng tải con lăn vận chuyển thùng carton

Băng tải con lăn là hệ thống cơ khí bao gồm một dãy các con lăn được lắp đặt cố định trên khung định hình, hỗ trợ di chuyển các vật liệu có mặt đáy phẳng và cứng nhờ vào trọng lực hoặc lực kéo từ động cơ.


Tại sao băng tải con lăn cực kỳ phù hợp với thùng carton?

Bề mặt đáy phẳng của thùng carton tạo ra độ tiếp xúc tối ưu với các con lăn, giúp thùng di chuyển trơn tru, đều đặn mà không bị kẹt. Hơn nữa, trọng lượng phổ biến của thùng carton từ 5kg đến 50kg rất phù hợp với khả năng chịu lực tiêu chuẩn của hệ thống con lăn mà không cần đến các dòng băng tải siêu nặng phức tạp.


Những loại thùng carton phù hợp



• Quy cách bao bì: Thùng carton 3 lớp, 5 lớp hoặc 7 lớp có đáy phẳng, cứng cáp.
• Đa dạng kích thước và trọng lượng: Phục vụ từ các hộp hàng thương mại điện tử nhỏ gọn đến các thùng hàng công nghiệp nặng thuộc các ngành FMCG, điện tử, thực phẩm đóng gói,...

* Lưu ý kỹ thuật: Không nên chỉ đánh giá dựa trên trọng lượng tổng của thùng; cần xét đồng thời kích thước đáy, độ cứng của mặt đáy và phương thức thùng tiếp xúc với khoảng cách giữa các con lăn để tránh hiện tượng đáy thùng bị võng hoặc kẹt.


Phân loại các hệ thống băng tải con lăn thùng carton phổ biến

Tùy theo nhu cầu thực tế, không gian nhà xưởng và ngân sách đầu tư, hệ thống băng tải con lăn được chia thành 3 loại chính:


1. Băng tải con lăn tự do

Băng tải con lăn tự do là hệ thống kinh tế và đơn giản nhất, hoạt động hoàn toàn dựa vào lực hấp dẫn (độ dốc của băng tải) hoặc lực đẩy nhẹ từ người vận hành.

• Nguyên lý hoạt động: Lắp đặt nghiêng một góc nhỏ (2^o - 5^o) để thùng carton tự trượt xuống dưới nhờ trọng lực.
• Ưu điểm: Tiết kiệm điện năng 100%, chi phí đầu tư ban đầu thấp, cấu trúc bền bỉ, dễ dàng tháo lắp và di chuyển.
• Ứng dụng: Thường được dùng ở khu vực ra hàng, chất dỡ hàng lên xe tải/container, hoặc kết nối các bàn thao tác thủ công.



2. Băng tải con lăn truyền động

Hệ thống tự động hóa cao, sử dụng động cơ kết hợp với dây đai (belt), xích (chain) hoặc truyền động O-ring để quay các con lăn.

• Nguyên lý hoạt động: Động cơ giảm tốc truyền mô-men xoắn đến các con lăn thông qua hệ thống truyền động trung gian, giúp kiểm soát chính xác tốc độ và lộ trình di chuyển của từng thùng hàng.
• Ưu điểm: Vận chuyển tự động liên tục, dễ dàng tích hợp với cảm biến quang học, PLC và hệ thống phân loại tự động (Sorter).
• Ứng dụng: Băng tải con lăn truyền động được sử dụng phổ biến trong các dây chuyền đóng gói công suất lớn, kho thông minh tự động hóa cao.

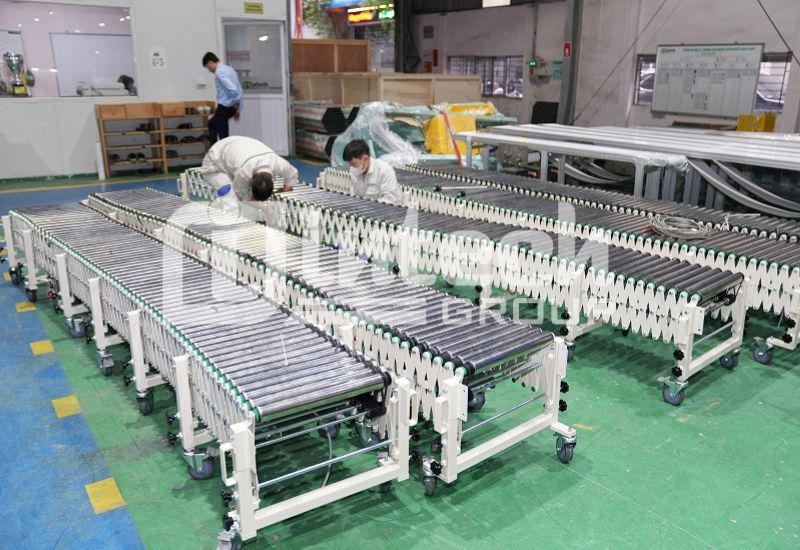

3. Băng tải con lăn xếp gọn

Băng tải con lăn xếp gọn là giải pháp giải pháp thông minh thiết kế theo cấu trúc lò xo/zic-zag có thể kéo giãn, co lại hoặc uốn cong linh hoạt theo mọi hướng.

• Đặc điểm: Có thể kéo giãn, thu gọn linh hoạt và uốn cong theo không gian kho hàng hoặc xe tải.
• Lợi ích: Tiết kiệm diện tích tối đa khi không sử dụng; giảm nhân công và tăng tốc độ bốc xếp thùng carton.
• Ứng dụng: Chuyên dùng trong khu vực đóng gói, kho hàng và bốc dỡ hàng lên xuống xe container.



Cấu tạo kỹ thuật và Vật liệu chế tạo

Một hệ thống băng tải con lăn chất lượng cao được cấu thành từ các bộ phận tiêu chuẩn sau:

• Khung băng tải: Thép sơn tĩnh điện, Inox 304, Nhôm định hình. Định hình kết cấu vững chắc, chịu lực toàn hệ thống.
• Con lăn (Roller): Thép mạ kẽm, Inox, Nhựa PVC, Bọc cao su.Trực tiếp tiếp xúc và luân chuyển thùng carton. Đường kính phổ biến: φ38, φ48, φ50, φ60mm.
• Hệ thống truyền động: Motor giảm tốc, biến tần, xích, dây đai O-ring. Tạo động lực quay cho con lăn (đối với dòng có động cơ).
• Bộ phận dẫn hướng thùng carton: Thanh chắn hai bên hoặc ray dẫn hướng có thể điều chỉnh theo chiều rộng của thùng, đóng vai trò ngăn chặn tình trạng thùng carton rơi khỏi băng tải trong quá trình di chuyển tốc độ cao.
• Chân băng tải: Chân cố định, chân tăng chỉnh chiều cao, chân tích hợp bánh xe di chuyển hoặc chân nâng hạ cơ/thủy lực.
• Bộ điều khiển: Tủ điện điều khiển trung tâm, nút bấm Start/Stop, biến tần điều chỉnh tốc độ, PLC lập trình logic, cảm biến nhận diện và bộ điều khiển tốc độ thông minh.
• Các thiết bị phụ trợ đi kèm: Cảm biến quang, bộ đếm sản phẩm, bộ chia làn, bộ chuyển hướng, bàn xoay góc vuông, băng tải nâng hạ, máy quét mã vạch và hệ thống cân kiểm tra trọng lượng



Lợi ích vượt trội khi áp dụng giải pháp



• Tăng năng suất đột phá: Vận chuyển liên tục hàng ngàn thùng carton mỗi giờ, loại bỏ hoàn toàn các điểm nghẽn cổ chai trong kho.
• Tối ưu hóa chi phí vận hành: Giảm thiểu tối đa số lượng nhân công bốc vác thủ công, tiết kiệm thời gian xử lý đơn hàng.
• Đảm bảo an toàn lao động: Ngăn ngừa các tai nạn nghề nghiệp và chấn thương cột sống cho công nhân.
• Bảo vệ hàng hóa tuyệt đối: Thùng carton được di chuyển êm ái, hạn chế tối đa tình trạng rơi vỡ, móp méo sản phẩm bên trong.



Ứng dụng thực tế của băng tải con lăn vận chuyển thùng carton



• Nhà máy sản xuất: Vận chuyển thành phẩm sau dây chuyền lắp ráp sang khu vực đóng gói và lưu kho.
• Kho hàng trung tâm: Hỗ trợ quy trình nhập kho, xuất kho, gom hàng và sắp xếp vị trí lưu trữ.
• Trung tâm logistics: Phân loại kiện hàng, chia tuyến vận chuyển và kết nối khu vực xuất hàng tập trung.
• Ngành thương mại điện tử (E-commerce): Vận chuyển đơn hàng tốc độ cao, kết nối xuyên suốt các công đoạn lấy hàng (picking) – đóng gói (packing) – phân loại (sorting).
• Khu vực đóng gói: Tạo thành dây chuyền đồng bộ: Đóng sản phẩm --> Cho vào carton --> Dán thùng --> Cân kiểm tra --> Dán nhãn --> Băng tải con lăn chuyển đi.
• Khực bốc xếp: Kết nối trực tiếp thùng carton từ sâu bên trong thùng xe tải/container ra ngoài cửa kho bằng băng tải con lăn xếp linh hoạt.



Tiêu chí lựa chọn và Lưu ý thiết kế kỹ thuật

Để hệ thống hoạt động bền bỉ và hiệu quả cao, quá trình thiết kế cần lưu ý các thông số kỹ thuật quan trọng:

• Thông số thùng hàng: Cần xác định rõ kích thước (D x R x C) và trọng lượng tối thiểu/tối đa của thùng carton.
• Khoảng cách con lăn: Đảm bảo nguyên tắc luôn có tối thiểu 3 con lăn tiếp xúc đồng thời dưới đáy thùng carton để tránh tình trạng sập đáy, chênh vênh hoặc kẹt thùng.
• Môi trường vận hành: Lựa chọn vật liệu phù hợp (Inox chống gỉ cho môi trường thủy sản/thực phẩm, thép sơn tĩnh điện cho kho thông thường).



Những lỗi thường gặp khi vận chuyển thùng carton và cách khắc phục



• Thùng bị lệch hướng: Do băng tải lắp đặt không cân bằng, các con lăn không đồng song song hoặc thiếu thanh ray dẫn hướng hai bên. --> Khắc phục: Cân chỉnh lại khung chân đỡ và lắp đặt thêm ray dẫn hướng.
• Thùng bị kẹt trên tuyến: Do khoảng cách giữa các con lăn chưa phù hợp với kích thước đáy thùng hoặc thùng bị móp méo biến dạng. --> Khắc phục: Điều chỉnh lại khoảng cách con lăn hoặc loại bỏ các thùng hàng lỗi.
• Thùng bị trượt trên con lăn truyền động: Do tốc độ cài đặt quá cao hoặc bề mặt con lăn bị bám bẩn trơn trượt. --> Khắc phục: Điều chỉnh giảm tốc độ qua biến tần và vệ sinh bề mặt con lăn định kỳ.
• Con lăn không quay: Do hỏng vòng bi, bám nhiều bụi bẩn hoặc cơ cấu truyền động bị kẹt. --> Khắc phục: Tra dầu mỡ vòng bi, làm sạch bụi và thay thế con lăn bị hỏng.
• Motor bị quá tải: Do tải trọng thực tế vượt mức thiết kế hoặc xảy ra tình trạng kẹt thùng hàng cục bộ. --> Khắc phục: Kiểm tra lại công suất motor, tải trọng toàn tuyến và loại bỏ nguyên nhân gây kẹt.



Liên hệ tư vấn và thiết kế giải pháp

Băng tải con lăn vận chuyển thùng carton là giải pháp phần cứng cốt lõi mang lại hiệu quả vượt trội cho các nhà máy sản xuất, kho hàng, trung tâm logistics và hệ thống thương mại điện tử.

Doanh nghiệp đang cần thiết kế băng tải con lăn theo kích thước và sản lượng thực tế? Hãy cung cấp kích thước thùng, trọng lượng, năng suất cần đạt và sơ đồ mặt bằng để đội ngũ kỹ thuật của Intech tư vấn cấu hình tối ưu và nhận báo giá chi tiết ngay hôm nay! Hotline: 0966 966 032
