Tủ điện điều khiển băng tải: Cấu tạo, Chức năng và Nguyên lý vận hành

Một hệ thống tủ điện được thiết kế chuẩn mực không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn đảm bảo an toàn tuyệt đối cho con người và thiết bị.

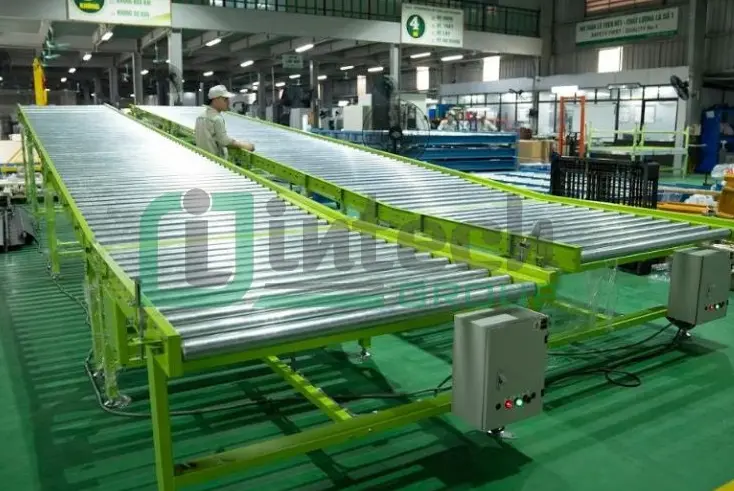

Tủ điện điều khiển băng tải là gì?

Tủ điện điều khiển băng tải là trung tâm chỉ huy tự động dùng để kiểm soát, vận hành, điều chỉnh tốc độ và bảo vệ hệ thống động cơ của băng tải trong các nhà máy. Thiết bị này giúp dây chuyền sản xuất chạy ổn định, an toàn và linh hoạt hơn.


Chức năng cốt lõi:



• Điều khiển vận hành: Khởi động, dừng và thay đổi tốc độ băng tải linh hoạt theo yêu cầu công nghệ.
• Bảo vệ hệ thống: Tự động ngắt nguồn khi xảy ra sự cố quá tải, ngắn mạch, mất pha, sụt áp hoặc quá dòng.
• Đồng bộ dây chuyền: Quản lý trình tự khởi động/dừng tuần tự của nhiều băng tải liên tiếp nhằm tránh ùn ứ hoặc va đập vật liệu.
• Giám sát an toàn: Tích hợp các tín hiệu từ cảm biến hiện trường như công tắc giật dây khẩn cấp, cảm biến lệch băng, cảm biến tốc độ.

Nhờ tích hợp các thiết bị bảo vệ thông minh, tủ điện giúp tối ưu hóa hiệu suất làm việc và kéo dài tuổi thọ cho toàn hệ thống.


Tại sao băng tải cần tủ điện điều khiển?

Các dây chuyền băng tải sử dụng động cơ điện có công suất và dòng điện khởi động lớn. Do đó, không thể chỉ dùng công tắc bật/tắt đơn giản. Hệ thống bắt buộc cần tủ điện để:

• Bảo vệ động cơ khỏi quá tải, mất pha, ngắn mạch.
• Điều chỉnh tốc độ linh hoạt theo yêu cầu sản xuất.
• Đồng bộ hóa nhiều băng tải chạy liên tục trong cùng một dây chuyền.
• Tự động hóa hoàn toàn quá trình vận chuyển vật liệu, hạn chế tối đa sự can thiệp thủ công.

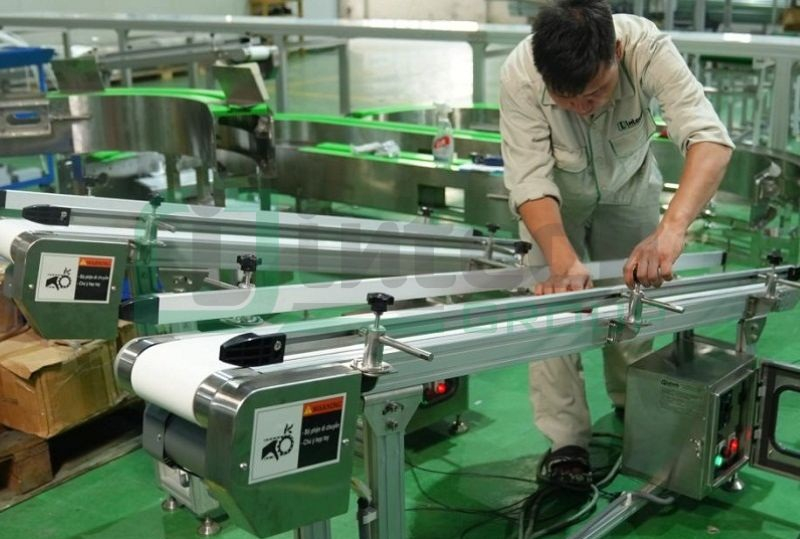

Cấu tạo chi tiết của tủ điện điều khiển băng tải

Một tủ điện điều khiển băng tải tiêu chuẩn thường được chia thành các phần chính sau:

1. Vỏ tủ điện:

• Chất liệu: Thường làm từ thép tấm mạ kẽm sơn tĩnh điện chống rỉ sét. Đối với môi trường đặc thù như nhà máy thực phẩm, hóa chất hoặc ngoài trời, vỏ tủ sử dụng Inox 304 hoặc Inox 316.
• Chỉ số bảo vệ (IP Code): Đạt chuẩn từ IP54 đến IP65, giúp chống bụi bẩn và tia nước xâm nhập hiệu quả.
• Hệ thống làm mát: Trang bị quạt thông gió có lưới lọc bụi hoặc máy lạnh tủ điện chuyên dụng nếu tủ hoạt động trong môi trường nhiệt độ cao.

2. Thiết bị đóng cắt và bảo vệ


• MCCB / MCB (Aptomat tổng và nhánh): Đảm nhiệm việc đóng cắt nguồn điện chính và bảo vệ ngắn mạch cho từng động cơ băng tải riêng lẻ.
• Contactor (Khởi động từ): Thiết bị đóng ngắt dòng điện công suất lớn để cấp nguồn cho động cơ.
• Thermal Overload Relay (Rơ le nhiệt): Theo dõi dòng điện qua động cơ, ngắt mạch khi xảy ra tình trạng quá tải kéo dài.

3. Thiết bị điều khiển và biến đổi năng lượng


• Biến tần (Inverter): Cho phép điều chỉnh tốc độ băng tải mượt mà, khởi động/dừng mềm, giảm thiểu sốc cơ khí cho dây đai và hộp giảm tốc, đồng thời tiết kiệm điện năng đáng kể.
• PLC (Bộ lập trình logic khả trình): Bộ não xử lý tự động hóa, thích hợp cho các dây chuyền băng tải phức tạp, dài nhiều phân đoạn.
• HMI (Human Machine Interface): Màn hình cảm ứng hiển thị trực quan thông số vận hành, trạng thái lỗi và cho phép người dùng thay đổi công thức, tốc độ trực tiếp.

4. Thiết bị hiển thị và điều khiển mặt tủ


• Đèn báo trạng thái (Pha nguồn, Chạy - Run, Dừng - Stop, Lỗi - Fault).
• Nút nhấn ON/OFF và nút nhấn dừng khẩn cấp dạng nấm đỏ (Emergency Stop) bắt buộc phải có.
• Biến trở chỉnh tốc độ (nếu điều khiển tốc độ thủ công qua biến tần).
• Đồng hồ đo dòng điện (Ampetter) và điện áp (Voltmeter) để theo dõi tải trực tiếp.



Nguyên lý hoạt động và các chế độ vận hành

- Nguyên lý cơ bản:

Dòng điện đi theo chuỗi: Nguồn điện --> Thiết bị bảo vệ --> Thiết bị đóng cắt --> Thiết bị điều khiển --> Động cơ --> Băng tải.

Đối với hệ thống liên động nhiều băng tải (Ví dụ: Băng tải 1 --> Băng tải 2 --> Máy đóng gói): Băng tải phía sau chỉ chạy khi băng tải phía trước đã sẵn sàng. Nếu băng tải cuối gặp sự cố dừng lại, các băng tải phía trước sẽ tự động dừng theo để tránh hiện tượng ùn tắc vật liệu.

- Các chế độ điều khiển:


• Chế độ Manual (Thủ công): Người vận hành điều khiển trực tiếp từng thiết bị, phù hợp cho việc kiểm tra máy, bảo trì hoặc chạy thử.
• Chế độ Auto (Tự động): Hệ thống vận hành hoàn toàn theo chương trình PLC, tự động nhận tín hiệu từ cảm biến để khởi động/dừng.
• Chế độ Local/Remote: Cho phép chuyển đổi linh hoạt giữa việc điều khiển trực tiếp tại tủ hoặc điều khiển từ xa qua trung tâm SCADA/HMI.



Các loại tủ điện điều khiển băng tải phổ biến

Tùy theo quy mô và yêu cầu kỹ thuật của dự án, tủ điện băng tải được chia thành các loại chính:

• Tủ điều khiển dùng khởi động trực tiếp / Sao - Tam giác: Giải pháp kinh tế, phù hợp cho các băng tải công suất nhỏ hoặc trung bình, không yêu cầu thay đổi tốc độ.
• Tủ điều khiển tích hợp biến tần: Giải pháp tối ưu cho các băng tải cần thay đổi năng suất linh hoạt, băng tải dài, giúp triệt tiêu dòng khởi động lớn và bảo vệ cơ khí tuyệt đối.
• Tủ điều khiển hệ thống băng tải nhiều tầng (Multi-conveyor system): Tích hợp PLC và màn hình HMI, quản lý toàn bộ hệ thống truyền tải phức tạp trong các nhà máy lớn.



Ưu điểm nổi bật của tủ điện điều khiển băng tải



• Tối ưu năng suất: Vận hành liên tục, giảm thiểu tối đa thời gian chết của dây chuyền sản xuất.
• Bảo vệ thiết bị tối ưu: Kéo dài tuổi thọ động cơ, hạn chế hao mòn con lăn, dây băng nhờ cơ chế khởi động mềm.
• Đảm bảo an toàn lao động: Tích hợp các mạch bảo vệ quá dòng, mất pha, ngược pha và hệ thống dừng khẩn cấp, bảo vệ tuyệt đối cho công nhân vận hành.
• Tiết kiệm điện năng: Giảm thiểu điện năng tiêu thụ dư thừa nhờ ứng dụng công nghệ biến tần hiện đại.



Tiêu chuẩn thiết kế và lắp đặt

Một tủ điện điều khiển băng tải đạt chất lượng kỹ thuật cần tuân thủ các nguyên tắc sau:

• Phân tách mạch rõ ràng: Bố trí không gian riêng biệt giữa mạch động lực (Power - điện áp cao, dòng lớn) và mạch điều khiển (Control - điện áp thấp, tín hiệu cảm biến) nhằm triệt tiêu nhiễu điện từ (EMC).
• Đánh số khoa học: Các dây dẫn, thiết bị, đầu cosse đều phải được bấm cốt chắc chắn và đánh số thứ tự khớp hoàn toàn với bản vẽ thiết kế kỹ thuật điện.
• Hệ thống tiếp địa: Toàn bộ vỏ tủ, cánh tủ, tấm gá thiết bị và vỏ động cơ phải được nối đất an toàn bằng dây đồng vàng xanh có tiết diện phù hợp.



Kết luận

Tủ điện điều khiển băng tải đóng vai trò quyết định đến hiệu suất và sự an toàn của toàn bộ hệ thống truyền tải vật liệu trong doanh nghiệp công nghiệp hiện đại. Việc đầu tư một hệ thống tủ điện được thiết kế chuẩn kỹ thuật, linh kiện chính hãng sẽ giúp doanh nghiệp giải quyết bài toán vận hành lâu dài, tối ưu chi phí bảo trì và nâng cao năng lực sản xuất.
