Ứng dụng của biến tần trong điều khiển và bảo vệ băng tải

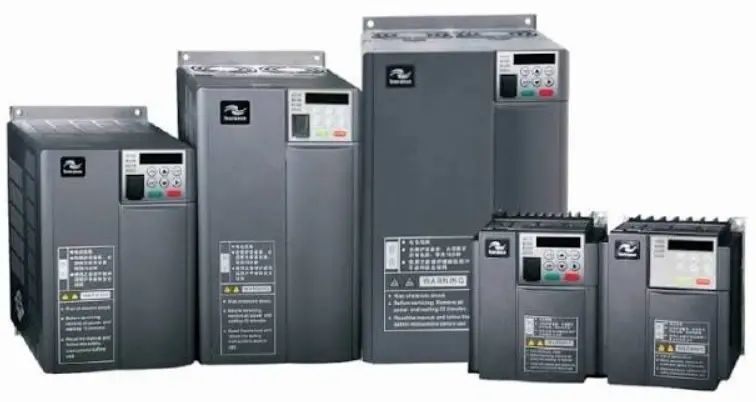

Khái niệm và nguyên lý hoạt động của biến tần băng tải

• Băng tải thuộc nhóm tải momen không đổi hoặc tải thế năng (đối với băng tải nghiêng, đi xuống dốc).
• Đòi hỏi momen khởi động lớn ngay từ dải tốc độ thấp để thắng được lực ma sát tĩnh ban đầu và trọng lượng vật liệu nằm trên băng.

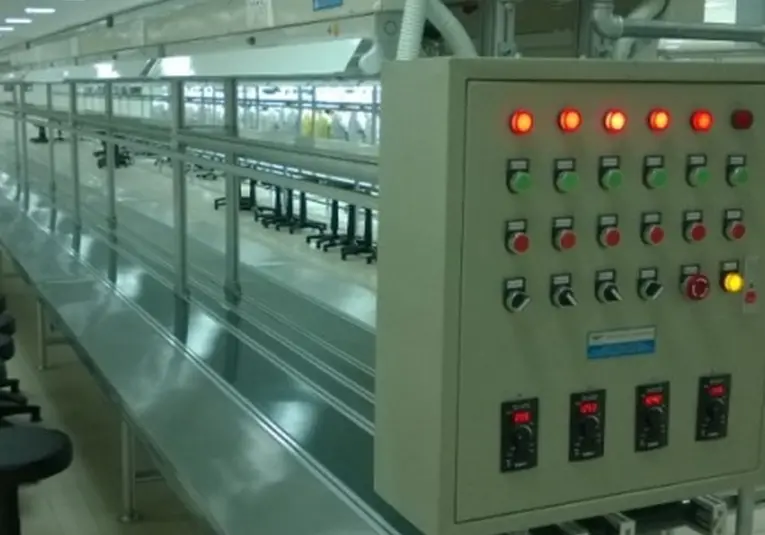

Vai trò của biến tần trong điều khiển băng tải

• Điều khiển tốc độ linh hoạt: Giúp tùy chỉnh tốc độ băng tải nhanh hay chậm tùy theo nhịp độ sản xuất hoặc lưu lượng vật liệu đầu vào. Biến tần cũng dễ dàng tích hợp với thuật toán PID để tự động hóa hoàn toàn (ví dụ: tự động tăng/giảm tốc độ băng tải cấp liệu dựa theo trọng lượng vật liệu trên cân băng).
• Khởi động và dừng mềm (Soft Start & Soft Stop):
  • Khởi động mềm: Thay vì giật cục đột ngột, biến tần tăng tần số từ từ giúp mô-men xoắn khởi động êm ái, loại bỏ hoàn toàn hiện tượng trượt băng, bảo vệ động cơ và các mối nối cơ khí.
  • Dừng mềm: Khi dừng hệ thống, biến tần hãm phanh hoặc giảm tốc từ từ, ngăn chặn hiện tượng nguyên liệu bị xô lệch, rơi vãi hoặc dồn cục ở cuối băng tải.
• Tiết kiệm năng lượng tối ưu: Đặc biệt hiệu quả với các hệ thống băng tải có tải trọng thay đổi liên tục hoặc băng tải chạy non tải, giúp tối ưu hóa lượng điện năng tiêu thụ so với việc chạy tốc độ cố định 100%.

Vai trò của biến tần trong bảo vệ hệ thống băng tải

• Bảo vệ quá tải và kẹt tải: Khi xảy ra sự cố kẹt vật liệu hoặc quá tải cơ khí, dòng điện động cơ tăng vọt. Biến tần sẽ lập tức phát hiện thông qua bộ cảm biến dòng điện bên trong, sau đó ngắt ngõ ra hoặc báo lỗi để tránh làm cháy động cơ hay gãy trục hộp giảm tốc.
• Phát hiện đứt băng (Chạy không tải đột ngột): Ngược lại với quá tải, nếu băng tải bị đứt hoặc tuột xích truyền động, tải trọng trên động cơ biến mất khiến dòng điện giảm đột ngột. Biến tần nhận diện tín hiệu này và kích hoạt dừng khẩn cấp, ngăn ngừa hư hỏng nặng hơn.
• Bảo vệ điện áp và nhiệt độ: Biến tần tự động bảo vệ hệ thống trước các sự cố lưới điện như quá áp, sụt áp, mất pha, lệch pha. Đồng thời, nó giám sát nhiệt độ của các linh kiện công suất (IGBT) và động cơ để ngắt kịp thời khi quá nhiệt.

Các chế độ điều khiển biến tần phổ biến cho băng tải

• Chế độ V/F (Voltage/Frequency): Là chế độ cơ bản, giữ tỷ lệ điện áp và tần số không đổi. Phù hợp với các loại băng tải thông thường, tải ổn định, chi phí đầu tư kinh tế.
• Chế độ điều khiển vector vòng hở (SVC): Cung cấp mô-men xoắn khởi động cực lớn ngay cả ở tốc độ rất thấp. Chế độ này cực kỳ thích hợp cho các băng tải nặng trong ngành khai thác mỏ, xi măng hoặc băng tải góc nghiêng lớn đòi hỏi lực kéo mạnh từ vạch xuất phát.
• Chế độ điều khiển vector vòng kín (FVC): Sử dụng thêm thiết bị phản hồi tốc độ (Encoder). Thường dùng cho các băng tải đòi hỏi độ chính xác tuyệt đối về vị trí, tốc độ đồng bộ giữa nhiều băng tải với nhau.

Tiêu chí lựa chọn biến tần cho hệ thống băng tải

1. Công suất và khả năng chịu quá tải: Biến tần phải đáp ứng đúng công suất động cơ. Đối với các loại băng tải nặng, nên chọn dòng biến tần có khả năng chịu quá tải 150% trong 60 giây hoặc 200% trong 3 giây.
2. Đặc tính của tải: Phân biệt rõ giữa băng tải nhẹ (như băng chuyền linh kiện, thực phẩm) và băng tải nặng (như quặng, than đá) để chọn dòng biến tần tương ứng.
3. Môi trường lắp đặt: Nếu băng tải đặt ở nơi nhiều bụi bẩn, ẩm ướt (như mỏ khai thác, nhà máy xi măng), cần chọn tủ điện và biến tần có cấp độ bảo vệ cao (IP54/IP65) hoặc có phủ bo mạch chống ẩm.
4. Khả năng kết nối mạng công nghiệp: Ưu tiên các dòng biến tần hỗ trợ giao tiếp Modbus, Profibus, Profinet,... để dễ dàng kết nối với hệ thống PLC/SCADA giám sát trung tâm.

Lợi ích kinh tế và hiệu quả vận hành thực tế

• Hiệu quả kinh tế cao: Giảm điện năng tiêu thụ (đặc biệt hữu ích với các hệ thống băng tải dài, công suất lớn từ vài chục đến hàng trăm kW), giảm tổn thất nguyên liệu do rơi vãi.
• Tăng tính tự động hóa: Dễ dàng kết nối mạng truyền thông công nghiệp (Modbus, Profibus, CANopen, Profinet...) với hệ thống PLC và SCADA trung tâm, giúp kỹ sư giám sát toàn bộ thông số dòng điện, tần số, tốc độ và trạng thái lỗi của băng tải trực tiếp từ phòng điều khiển trung tâm.
• An toàn lao động: Đảm bảo hệ thống vận hành êm ái, giảm tiếng ồn, hạn chế tối đa rủi ro tai nạn lao động do đứt gãy cơ khí đột ngột.
