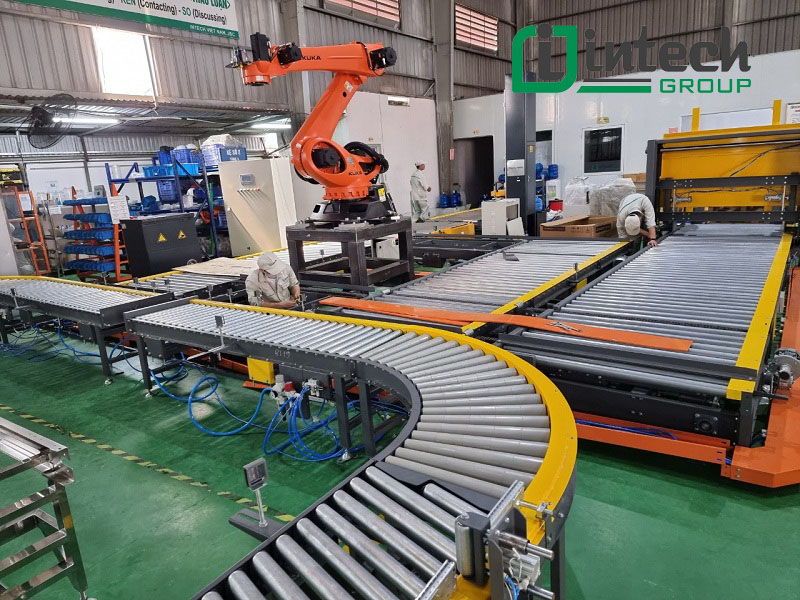

Con Lăn Băng Tải

Con lăn băng tải là một trong những chi tiết cốt lõi, quyết định trực tiếp đến hiệu suất vận hành, độ bền và sự ổn định của toàn bộ hệ thống băng tải công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý, cũng như cách lựa chọn con lăn phù hợp sẽ giúp doanh nghiệp tối ưu hóa chi phí đầu tư và vận hành.


Con lăn băng tải là gì?



Vai trò của con lăn trong hệ thống vận chuyển:

• Giảm thiểu tối đa ma sát giữa dây băng/hàng hóa và khung hệ thống.
• Định hướng, giữ cho dây băng tải chuyển động ổn định không bị lệch.
• Tối ưu hóa công suất tiêu thụ điện năng của động cơ nhờ khả năng quay êm ái của vòng bi.

Vì sao con lăn ảnh hưởng trực tiếp đến khả năng vận hành?

• Làm tăng ma sát, tiêu tốn điện năng của động cơ.
• Gây tiếng ồn lớn và rung lắc mạnh trong quá trình hoạt động.
• Làm mòn nhanh dây băng tải hoặc làm hỏng hàng hóa, linh kiện bên trên.

Cấu tạo chi tiết của con lăn băng tải

• Ống con lăn (Vỏ con lăn):Là lớp ống thép bên ngoài tiếp xúc trực tiếp với dây băng và vật liệu. Thường làm từ thép carbon, inox (chống ăn mòn) hoặc nhựa PVC/HDPE. Vỏ con lăn đòi hỏi độ dày đồng đều, độ tròn và độ đồng tâm cao để triệt tiêu lực ly tâm và hiện tượng rung lắc khi quay ở tốc độ lớn.
• Trục con lăn: Là thanh trụ chạy xuyên suốt qua tâm, chịu toàn bộ tải trọng và cố định con lăn vào khung máy. Các dạng đầu trục phổ biến là trục trơn, trục ren, trục có rãnh then hoa, trục vát mặt. Trục thường được chế tạo từ thép kéo nguội mác thép C45 có độ cứng và chịu uốn, chịu xoắn cực tốt.
• Vòng bi (Bạc đạn): Giúp kết nối trục với vỏ con lăn, triệt tiêu ma sát và giúp con lăn quay trơn tru, nhẹ nhàng dưới tải trọng nặng. Thường sử dụng vòng bi cầu đỡ chặn (ví dụ các mã phổ biến như 6204, 6205, 6306,... tùy thuộc vào đường kính trục). Các yếu tố cần quan tâm gồm kích thước vòng bi, khả năng chịu tải, tốc độ quay và tính năng chống bụi, nước.
• Phớt và nắp chắn bụi: Ngăn chặn tuyệt đối bụi bẩn, cát, nước và tạp chất xâm nhập vào ổ bi bên trong. Đặc biệt quan trọng trong các môi trường khắc nghiệt như: Ngoài trời, kho lạnh, ngành chế biến thực phẩm (yêu cầu vệ sinh nghiêm ngặt) hoặc môi trường nhiều bụi mỏ.
• Cốc bi (Ổ đỡ vòng bi): Là chi tiết dạng chụp bằng thép dập (hoặc gang đối với con lăn tải trọng cực nặng) được hàn cố định chính xác vào hai đầu của ống thép. Được dùng để giữ chặt vòng bi và hệ thống phớt ở vị trí cố định, đảm bảo độ đồng tâm tuyệt đối giữa vỏ con lăn và trục.
• Các chi tiết phụ trợ khác: Nắp đầu ống, bạc đệm, nhông xích (đối với con lăn truyền động xích), ròng rọc (pulley) hoặc lớp cao su giảm chấn dán ngoài.

Nguyên lý hoạt động của con lăn băng tải:



Phân loại con lăn băng tải phổ biến

1. Phân loại theo vật liệu chế tạo

• Đặc điểm: Cứng cáp, chịu lực và chịu tải trọng rất tốt, tuổi thọ cao.
• Ứng dụng: Phổ biến nhất trong các ngành công nghiệp nặng, kho vận logistics, dây chuyền sản xuất cơ khí, thùng carton.

Con lăn băng tải thép: Giải pháp bền bỉ cho mọi nhu cầu vận chuyển

• Đặc điểm: Khả năng chống ăn mòn và kháng gỉ sét cực kỳ vượt trội, dễ dàng vệ sinh, lau chùi.
• Ứng dụng: Bắt buộc dùng trong môi trường ẩm ướt, hóa chất, phòng sạch, ngành chế biến thực phẩm, dược phẩm và thủy hải sản.

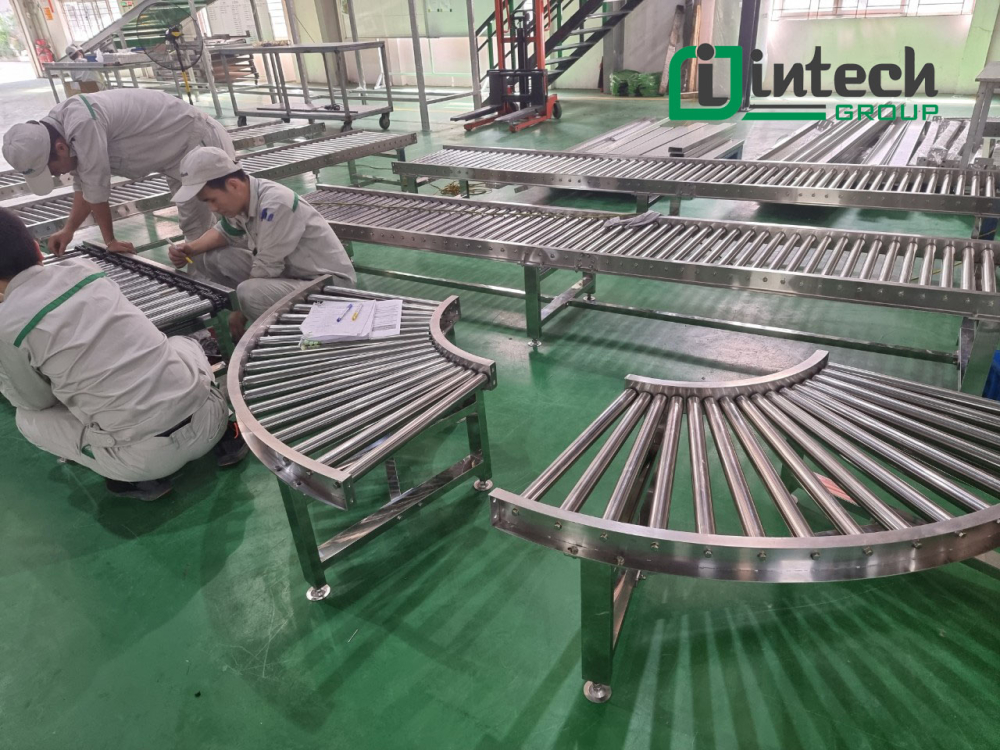

Con lăn băng tải Inox sáng bóng, độ bền cao, thích hợp trong mọi môi trường làm việc

• Đặc điểm: Trọng lượng rất nhẹ, kháng hóa chất tốt, không gây trầy xước sản phẩm.
• Ứng dụng: Thích hợp cho ngành điện tử, linh kiện, các dây chuyền tải hàng nhẹ hoặc môi trường có độ ẩm và tính axit/kiềm nhẹ.

Con lăn băng tải nhựa vận hành êm ái, giá rẻ

• Đặc điểm: Tăng cường hệ số ma sát giúp bám dính sản phẩm/dây băng tốt hơn, giảm tiếng ồn và hạn chế va đập.
• Ứng dụng: Dùng làm con lăn kéo (chủ động) hoặc các vị trí cần chống trượt, chống va đập cho hàng hóa dễ vỡ.

Vận chuyển êm ái, hạn chế tiếng ồn với con lăn băng tải cao su

• Đặc điểm: Độ đàn hồi cao, chống mài mòn và xé rách tốt hơn cao su thông thường nhiều lần.
• Ứng dụng: Các dây chuyền đòi hỏi bảo vệ tuyệt đối bề mặt sản phẩm (gỗ ép cao cấp, kính, linh kiện nhôm kính).

2. Phân loại theo chức năng trong hệ thống

• Con lăn đỡ (Đỡ dây băng / Đỡ hàng): Là loại phổ biến nhất dùng để nâng đỡ toàn bộ trọng lượng hàng hóa hoặc dây băng chạy qua.
• Con lăn chủ động (Con lăn kéo): Được kết nối trực tiếp với động cơ (motor) qua nhông xích hoặc đai, chịu trách nhiệm tạo lực kéo chính để vận chuyển toàn hệ thống.
• Con lăn bị động: Quay tròn tự do theo quán tính của dây băng hoặc lực đẩy của hàng hóa, không nhận truyền động từ động cơ.
• Con lăn dẫn hướng: Được bố trí theo chiều dọc hoặc ngang nhằm giữ cho dây băng luôn chạy đúng tâm, chống hiện tượng lệch băng, rách mép.
• Con lăn giảm chấn: Lắp đặt tại các vị trí tiếp liệu (nơi vật liệu rơi xuống băng tải) để hấp thụ lực va đập, bảo vệ khung và dây băng.
• Con lăn lòng máng: Gồm một cụm 3 con lăn ghép lại tạo thành hình chữ V úp ngược, chuyên dụng cho băng tải cao su chở vật liệu rời (than, cát, đá, quặng).
• Con lăn côn: Có thiết kế đường kính to nhỏ khác nhau theo chiều dài, chuyên dùng cho các đoạn băng tải cua góc, chuyển hướng sản phẩm.

Bảng so sánh tổng quan các loại vật liệu con lăn

Thông số kỹ thuật quan trọng con lăn băng tải

• Đường kính con lăn (D): Thường là Ø25, Ø32, Ø38, Ø42, Ø49, Ø60, Ø76, Ø114(mm),..., tùy thuộc vào tải trọng và tốc độ băng tải.
• Chiều dài con lăn (L): Phụ thuộc trực tiếp vào khổ rộng của dây băng (500mm, 650mm, 800mm, 1000mm,...).
• Đường kính trục (d): Từ 20mm đến 50mm, tương ứng với mức chịu tải từ nhẹ đến siêu nặng.
• Độ dày vỏ con lăn: Từ 1.5 - 4.0 (mm) (tùy tải trọng).
• Vật liệu chế tạo: Thép carbon (mạ kẽm/sơn tĩnh điện), Inox (201, 304, 316), nhựa kỹ thuật (PVC, POM) hoặc phủ cao su/PU bề mặt.
• Chủng loại vòng bi (Ổ bi): Cần quan tâm đến mã vòng bi, khả năng chịu tải tĩnh/động, tốc độ quay và đặc tính chống bụi nước tích hợp.
• Độ đảo hướng tâm: Chỉ số kỹ thuật quan trọng đảm bảo con lăn không bị lắc đảo khi quay tốc độ cao (tiêu chuẩn thường < 0.5mm).

- Công thức tính tốc độ quay của con lăn (n):

- Công thức tính khoảng cách tối ưu giữa các con lăn (L_c):

Hướng dẫn lựa chọn con lăn băng tải phù hợp

• Xác định tải trọng:
  • Tải nhẹ (<30kg/mét): Logistics, kho thương mại điện tử, điện tử. Chọn con lăn Ø38 - Ø50mm, vỏ nhựa PVC/HDPE hoặc thép mạ kẽm mỏng.
  • Tải trung bình (30kg - 100kg): Cơ khí, bao bì, thùng carton. Chọn con lăn Ø60 - Ø76mm, trục C45 đường kính 20 - 25mm.
  • Tải nặng (>100kg đến siêu nặng): Khai thác mỏ, xi măng, nhiệt điện. Chọn con lăn Ø89 - Ø219mm, thành ống dày, trục thép cường độ cao từ 30mm trở lên.
• Đánh giá môi trường làm việc: Khô ráo, ẩm ướt/hóa chất (dùng Inox 304), nhiều bụi mịn (chọn phớt chắn bụi nhiều tầng) hay khu vực va đập mạnh (dùng con lăn giảm chấn bọc cao su).
• Tương thích tốc độ và kích thước băng tải: Đảm bảo khổ rộng dây băng phù hợp và độ đảo hướng tâm thấp đối với băng tải tốc độ cao.

Các lỗi thường gặp ở con lăn băng tải và biện pháp khắc phục nhanh

Dưới đây là bảng tổng hợp chi tiết các sự cố thường gặp, nguyên nhân và biện pháp khắc phục ở con lăn băng tải:


Hướng dẫn bảo trì và kiểm tra định kỳ

Để kéo dài tuổi thọ và đảm bảo hệ thống vận hành trơn tru, bạn nên thực hiện quy trình bảo dưỡng chuẩn xác:

• Vệ sinh và kiểm tra trực quan: Thường xuyên làm sạch bụi bẩn, mạt sắt hoặc vật liệu rơi vãi bám trên bề mặt ống và khe phớt chắn bụi.
• Kiểm tra độ quay và tiếng ồn: Quay thử bằng tay hoặc lắng nghe âm thanh khi hệ thống hoạt động để phát hiện sớm các vòng bi khô dầu hoặc bắt đầu bị rơ.
• Bôi trơn định kỳ: Bổ sung mỡ bò chuyên dụng cho ổ bi. Lưu ý: Không áp dụng một chu kỳ cố định cho mọi nhà máy; tần suất bảo trì cần dựa vào thực tế về tải trọng, tốc độ và môi trường làm việc (khô ráo hay khắc nghiệt).
• Thay thế kịp thời: Lập tức thay mới con lăn khi phát hiện dấu hiệu cong trục, vòng bi kêu lớn, mòn thủng thành ống hoặc rơ lắc mạnh để tránh làm ảnh hưởng đến dây băng và các con lăn lân cận.

Bảng giá tham khảo con lăn băng tải công nghiệp
