Con lăn giảm chấn: Cấu tạo, nguyên lý và ứng dụng công nghiệp

Con lăn giảm chấn là gì?

Chức năng chính của con lăn giảm chấn

• Hấp thụ lực va đập: Triệt tiêu động năng của các khối vật liệu nặng rơi trực tiếp.
• Bảo vệ dây băng tải: Ngăn ngừa thủng, rách mặt băng và bóc tách lớp bố vải/lớp thép.
• Giảm rung động: Hạn chế sóng rung lan truyền dọc theo khung bệ đỡ.
• Giảm tiếng ồn: Giảm thiểu tiếng ồn kim loại va đập lớn tại các mỏ đá, nhà máy xi măng, nhiệt điện.
• Kéo dài tuổi thọ toàn bộ hệ thống: Tiết kiệm chi phí bảo trì, thay thế thiết bị định kỳ.

- So sánh khi sử dụng và không sử dụng con lăn giảm chấn

• Nếu KHÔNG sử dụng: Dễ bị rách dây băng, bong tróc lớp bố, hỏng mối nối, biến dạng khung bệ, chi phí bảo trì và thay dây cực kỳ cao.
• Khi SỬ DỤNG: Băng tải vận hành êm ái, ít rung, tiếng ồn giảm rõ rệt, tuổi thọ dây băng tăng 1.5 – 2 lần, tiết kiệm chi phí tối đa.

- Vị trí lắp đặt và cách tính số lượng:

• Vị trí lắp đặt: Ngay tại vùng cấp liệu, điểm chuyển tải, miệng phễu và các khu vực vật liệu rơi tự do. Các con lăn được bố trí sát nhau tạo thành bàn đỡ giảm chấn.
• Cách tính số lượng: Căn cứ vào chiều dài vùng chịu lực chia cho khoảng cách tâm giữa các con lăn (khoảng cách tiêu chuẩn tại vùng cấp liệu thường dày hơn, từ 200mm - 350mm).

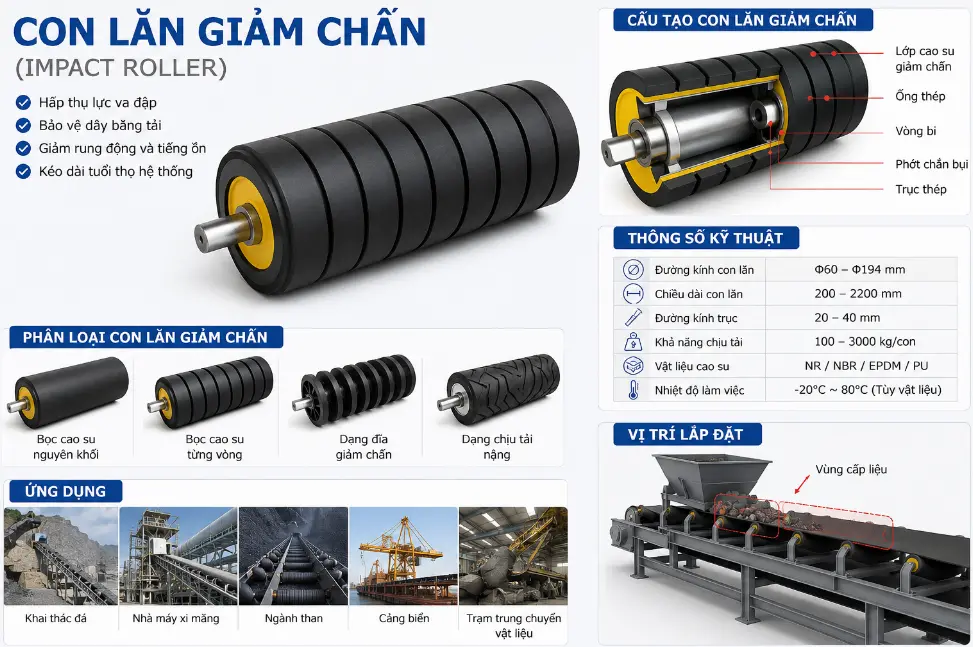

Cấu tạo của con lăn giảm chấn

1. Trục con lăn: Chế tạo từ thép hợp kim chất lượng cao (thường là thép C45), gia công chính xác bằng máy CNC đảm bảo độ đồng tâm tuyệt đối, chịu tải trọng lớn và chống cong vênh.
2. Ống thép: Sử dụng ống thép hàn tiêu chuẩn công nghiệp với độ dày phổ biến từ 3.5mm đến 6mm, chống biến dạng dưới tải trọng động.
3. Lớp cao su giảm chấn: Bộ phận quyết định khả năng triệt tiêu xung lực.
4. Cao su tự nhiên: Độ đàn hồi tuyệt vời, giá thành hợp lý.
   • Cao su NBR: Chống dầu mỡ và chịu mài mòn cực tốt, thích hợp cho ngành than, khai thác mỏ có dính dầu.
   • Cao su EPDM: Chịu nhiệt độ cao, kháng ozone và tia UV tốt, thích hợp làm việc ngoài trời.
   • Polyurethane (PU): Chịu mài mòn vượt trội gấp 3-5 lần cao su thông thường.
   • Các chỉ tiêu kỹ thuật quan trọng: Độ cứng Shore A (60°–75°), độ đàn hồi, khả năng chịu mài mòn và chống cắt rách.
5. Vòng bi (Ổ bi): Sử dụng các loại vòng bi cầu rãnh sâu chất lượng cao (SKF, NSK, FAG, HRB...) cấp chính xác P6/P5, chịu tải hướng tâm lớn.
6. Phớt chắn bụi: Hệ thống phớt nhiều lớp ngăn chặn tuyệt đối bụi mịn, nước và giữ mỡ bôi trơn ổn định bên trong vòng bi.

- Nguyên lý hoạt động

• Khi vật liệu rơi tự do và va chạm trực tiếp vào mặt trên của dây băng tải, lực va đập được truyền xuyên qua dây băng xuống các con lăn đặt ngay bên dưới vùng cấp liệu.
• Lớp cao su giảm chấn trên con lăn lập tức biến dạng đàn hồi để hấp thụ xung lực
• Nhờ đó, biến dạng của dây băng được hạn chế tối đa, năng lượng va đập được tiêu tán thành nhiệt năng và phân tán đều sang các con lăn lân cận.


Các loại con lăn giảm chấn phổ biến

• Theo vật liệu cao su: Cao su tự nhiên, Cao su NBR, Cao su EPDM, Polyurethane (PU).
• Theo kết cấu: Con lăn bọc cao su nguyên khối, Con lăn bọc từng vòng cao su (Ring Roller), Con lăn giảm chấn dạng đĩa, Con lăn chịu tải nặng.
• Theo tải trọng: Tải nhẹ, Tải trung bình, Tải nặng, Siêu tải.

Thông số kỹ thuật tiêu chuẩn

• Đường kính ống (D): φ60, φ76, φ89, φ108, φ133, φ159, φ194mm.
• Chiều dài con lăn (L): 200mm, 300mm, 450mm, 600mm, 750mm, 950mm (hoặc theo yêu cầu).
• Đường kính trục (d): 20mm, 25mm, 30mm, 35mm, 40mm.
• Khả năng chịu tải: Từ 100kg đến trên 1000kg tùy thiết kế.

Ưu điểm và nhược điểm


• Ưu điểm nổi bật: Bảo vệ dây băng tải tối ưu, giảm chi phí bảo trì, vận hành ổn định và êm ái, thích nghi tốt trong môi trường khắc nghiệt (bụi, ẩm, nhiệt độ cao).
• Nhược điểm: Giá thành cao hơn con lăn thép, trọng lượng nặng hơn, cao su có thể bị lão hóa theo thời gian và cần chọn đúng loại vật liệu phù hợp với môi trường (ví dụ tránh dùng cao su thông thường trong môi trường dính dầu nặng).

Ứng dụng trong các ngành công nghiệp

• Khai thác đá: Đá hộc, đá nghiền.
• Xi măng: Clinker, đá vôi, thạch cao.
• Than khoảng sản: Than cám, than đá.
• Khai thác quặng: Quặng sắt, đồng, bauxite.
• Nhiệt điện, Phân bón, Cảng biển, Nhà máy thép và trạm trung chuyển vật liệu rời.

Tiêu chuẩn kỹ thuật, Lắp đặt và Bảo trì

• Tiêu chuẩn sản xuất: Tuân thủ các tiêu chuẩn ISO, DIN, JIS, CEMA cùng các yêu cầu về cân bằng động và độ đảo hướng kính.
• Lắp đặt: Kiểm tra kích thước hình học, định vị khung giá đỡ, căn chỉnh song song vuông góc với hướng băng, xiết bu lông và kiểm tra độ quay.
• Bảo trì định kỳ: Kiểm tra độ mòn cao su, độ rơ vòng bi, độ quay của trục.

Bảng tổng hợp lỗi thường gặp và cách khắc phục:
