Tổng quan về con lăn đỡ băng tải

Con lăn đỡ băng tải là gì?

- Phân biệt nhanh:

• Rulo/Quả lô truyền động (Pulley/Drum): Có kích thước lớn, kết nối trực tiếp với động cơ/hộp số để kéo dây băng di chuyển.
• Con lăn đỡ (Idler): Có kích thước nhỏ hơn, không nối động cơ, chỉ quay tự do nhờ lực ma sát với mặt dưới dây băng nhằm mục đích nâng đỡ.

- Chức năng chính:

• Giảm ma sát, tiết kiệm điện năng: Chuyển đổi ma sát trượt (giữa dây băng và mặt sàn) thành ma sát lăn. Điều này giúp giảm đáng kể mô-men xoắn cần thiết, tiết kiệm 20% - 35% điện năng cho động cơ.
• Nâng đỡ tải trọng và chống võng: Giữ cho dây băng duy trì trạng thái phẳng hoặc đúng hình dạng mong muốn, không bị sụt võng dưới tải trọng của hàng chục tấn vật liệu.
• Định hình dòng chảy vật liệu: Thông qua việc sắp xếp thành dạng lòng máng, con lăn giúp tập trung vật liệu rời vào giữa băng, tránh rơi vãi ra môi trường.
• Bảo vệ dây băng tải: Giảm thiểu sự mài mòn mặt dưới dây cao su/PVC – vốn là linh kiện có chi phí thay thế đắt đỏ nhất trong hệ thống.

Cấu tạo chi tiết và cách hoạt động con lăn đỡ băng tải

1. Cấu tạo bóc tách từng chi tiết:

• Vỏ con lăn: Dạng ống tròn, bằng Thép mạ kẽm, thép C45, Inox 304, nhựa HDPE hoặc bọc cao su.
  • Yêu cầu: Độ dày thành ống phải đồng đều, bề mặt xử lý phẳng để tránh làm hư hỏng mặt băng.
• Trục con lăn: Thường làm từ thép carbon chế tạo (C45, SS400) kéo nguội. Hai đầu trục được phay rãnh (dạng dẹp hoặc vát) để gài cố định vào giá đỡ
• Vòng bi / Ổ bi (Bearing): Sử dụng các dòng bi cầu sâu phổ biến như: 6204, 6205, 6305, 6306...
• Hệ thống phớt làm kín: Là yếu tố sống còn quyết định tuổi thọ con lăn. Phớt nhựa/cao su thiết kế dạng mê cung đa tầng (3 - 5 lớp) để ngăn chặn tuyệt đối bụi mịn, cát, nước xấm nhập vào làm hỏng mỡ bôi trơn và vỡ hạt bi.
• Phe gài & Nắp che bụi: Khóa định vị vòng bi không bị xê dịch dọc trục và chống tác động cơ học bên ngoài.

2. Nguyên lý hoạt động



Phân loại con lăn đỡ băng tải phổ biến

1. Nhóm con lăn nhánh tải - Đỡ lượt đi (có hàng)

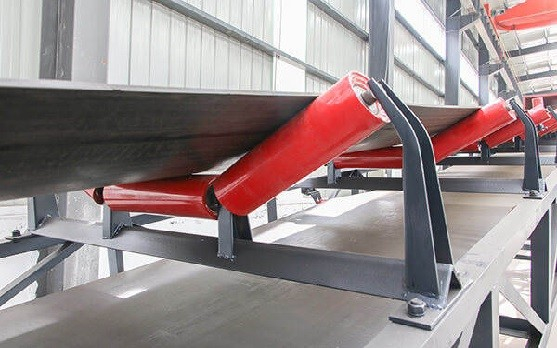

• Đặc điểm: Cụm gồm 3 con lăn xếp thành hình chữ U hoặc hình máng nghiêng các góc 20^o, 35^o hoặc 45^o.
• Ứng dụng: Dùng cho vật liệu rời (than, cát, đá, quặng, xi măng) giúp gom hàng vào giữa, tăng năng suất tải và chống spillage (tràn hàng).

• Đặc điểm: Chỉ gồm 1 con lăn dài đặt nằm ngang.
• Ứng dụng: Dùng cho băng tải chuyển hàng kiện, hàng thùng, bao bao bì hoặc băng tải phẳng nhẹ.

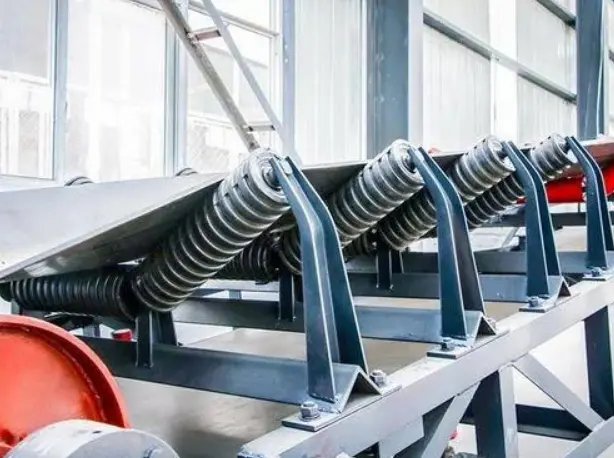

• Đặc điểm: Vỏ ngoài được bọc các vòng cao su tự nhiên có độ đàn hồi cao, xếp song song nhau.
• Ứng dụng: Lắp đặt ngay dưới phễu rót liệu. Khi vật liệu nặng rơi từ trên cao xuống, các vòng cao su sẽ hấp thụ lực va đập, bảo vệ dây băng không bị đâm thủng hay rách móp.

2. Nhóm con lăn nhánh về - Đỡ lượt về (không hàng)

• Con lăn phẳng đỡ về: Con lăn đơn dài đỡ phần dây băng chạy ngược trở lại phễu cấp liệu.
• Con lăn đĩa cao su / Vòng xoắn làm sạch: Thân con lăn gắn các đĩa cao su hoặc thanh thép dạng xoắn ốc.
  • Ứng dụng: Giúp gạt sạch các mảng vật liệu còn bám dính ở mặt dưới dây băng (đất sét, bùn, quặng ướt), ngăn vật liệu tích tụ làm lệch băng.
• Con lăn chữ V đỡ về: Gồm 2 con lăn xếp thành hình chữ V mở rộng (10^o - 15^o), hỗ trợ định vị dây băng ở chiều về luôn đi đúng tâm.

3. Nhóm con lăn đặc biệt

• Con lăn tự lựa / Đột hướng: Có khả năng tự động xoay góc ngang nhờ cơ cấu đĩa quay trung tâm. Khi dây băng chạy lệch sang một bên, băng sẽ chạm vào con lăn dẫn hướng phụ, đẩy toàn bộ cụm con lăn xoay nhẹ để điều hướng dây băng trở lại vị trí trung tâm.
• Con lăn nhựa kĩ thuật (HDPE Roller): Làm từ nhựa High-Density Polyethylene. Trọng lượng siêu nhẹ (nhẹ hơn thép 50% - 70%), chống ăn mòn hóa chất tuyệt đối, chống dính vật liệu và giảm thiểu tối đa tiếng ồn (<50 dB).

Thông số kỹ thuật và tiêu chí lựa chọn phù hợp

• Đường kính ngoài vỏ (φ): φ60, φ76, φ89, φ108, φ114, φ133, φ159, φ194mm.
• Đường kính trục (D): φ20, φ25, φ30, φ35, φ40mm.
• Độ đảo hướng tâm: Bắt buộc ≤ 0.5mm để đảm bảo khi quay ở tốc độ cao không gây rung lắc băng tải.
• Tiêu chuẩn làm kín: Tối thiểu IP65 (Kháng bụi hoàn toàn, chống tia nước).
