Băng tải con lăn truyền động

Băng tải con lăn truyền động là hệ thống tự động dùng động cơ kết hợp xích, đai hoặc mô-tơ gắn trong để quay các con lăn. Thiết bị giúp kiểm soát chính xác tốc độ và định vị hàng hóa, chuyên dùng cho thùng hàng, pallet hay linh kiện nặng trong nhà máy và kho.


Cấu tạo chi tiết của hệ thống băng tải con lăn truyền động

Một hệ thống băng tải con lăn truyền động tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Khung băng tải: Thường làm từ thép sơn tĩnh điện, inox (304/201) hoặc nhôm định hình. Đóng vai trò là bộ khung xương chịu lực chính, đảm bảo độ cứng vững và chống rung lắc trong quá trình vận hành.
• Con lăn truyền động: Vật liệu Thép mạ kẽm, inox, nhựa POM hoặc bọc cao su chống trượt để tăng độ bám. Đường kính thông dụng: φ48, φ60, φ76 đến φ114mm tùy thuộc vào tải trọng.
• Hệ thống truyền động: Sử dụng motor giảm tốc chất lượng cao kết hợp biến tần để dễ dàng điều chỉnh tốc độ băng tải.
• Bộ phận truyền lực: Truyền động bằng xích (cho tải nặng) hoặc dây curoa/đai tròn (cho tải nhẹ và trung bình, giúp vận hành êm ái hơn).
• Chân trụ và phụ kiện:
  • Chân trụ có khả năng tăng chỉnh chiều cao linh hoạt để phù hợp với mặt bằng nhà xưởng.
  • Thanh dẫn hướng hai bên giúp định vị hàng hóa không bị rơi ra ngoài khi di chuyển.
• Hệ thống tủ điện điều khiển tích hợp nút dừng khẩn cấp và cảm biến quang học.



Nguyên lý hoạt động:

Động cơ truyền mô-men xoắn thông qua bộ phận truyền lực (như xích hoặc dây curoa) làm quay đồng loạt các con lăn trên bề mặt. Khi đặt hàng hóa lên, ma sát giữa bề mặt con lăn và đáy sản phẩm sẽ đẩy hàng hóa tịnh tiến về phía trước.

Thông số kỹ thuật tiêu chuẩn

Dưới đây là các thông số kỹ thuật phổ biến thường được áp dụng khi thiết kế và chế tạo băng tải con lăn truyền động:

• Chiều dài băng tải: Thiết kế linh hoạt theo yêu cầu mặt bằng (thường từ 2.000mm đến 20.000mm hoặc dài hơn).
• Chiều rộng bề mặt con lăn: 400mm, 500mm, 600mm, 800mm, 1.000mm...
• Chiều cao băng tải: Từ 500mm đến 1.000mm (có thể điều chỉnh chân).
• Khả năng chịu tải:
  • Tải nhẹ: Dưới 30kg/mét.
  • Tải trung bình: Từ 30 đến 100 kg/mét.
  • Tải nặng: Trên 100 kg đến hàng tấn/mét (thường dùng cho pallet).
• Tốc độ vận chuyển: Điều chỉnh linh hoạt từ 10 đến 30 mét/phút.
• Nguồn điện sử dụng: Điện dân dụng 1 pha 220V hoặc điện công nghiệp 3 pha 380V (50Hz).



Các loại truyền động phổ biến trong hệ thống băng tải con lăn

Tùy thuộc vào đặc tính sản phẩm và yêu cầu của dây chuyền sản xuất, băng tải con lăn được chia thành các loại chính:

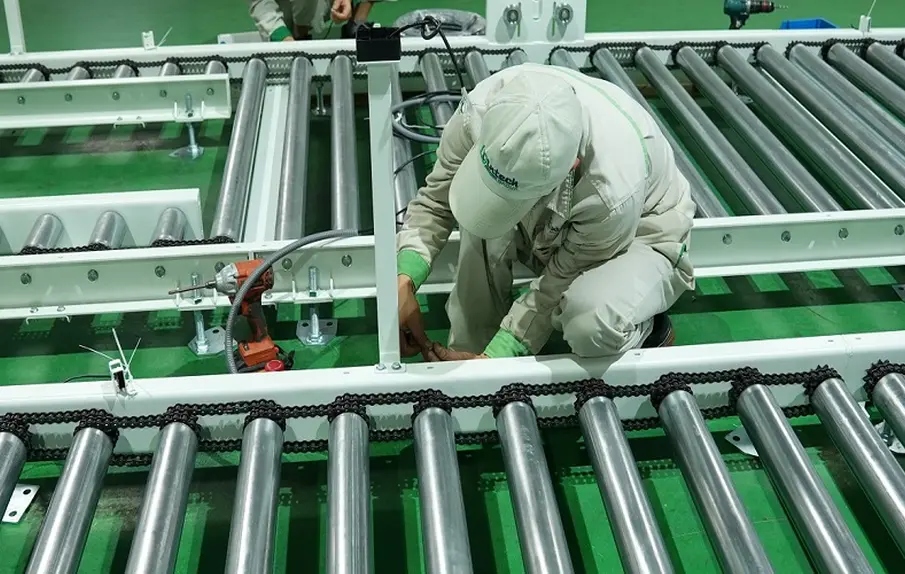

1. Truyền động xích (Chain Drive)



• Cơ chế hoạt động: Sử dụng hệ thống nhông xích để liên kết và truyền lực giữa các con lăn.
• Đặc tính nổi bật: Sức kéo cực kỳ khỏe, độ bền cao và khả năng chịu tải lớn.
• Ứng dụng thực tế: Băng tải con lăn truyền động xích phù hợp để chuyên chở pallet, thùng hàng nặng hoặc trong môi trường làm việc công nghiệp nặng.



2. Truyền động dây đai (Belt Drive / Poly-V)



• Cơ chế hoạt động: Sử dụng các loại đai tròn hoặc đai gân để truyền động.
• Đặc tính nổi bật: Vận hành êm ái, giảm thiểu tiếng ồn, hỗ trợ tốc độ truyền động cao.
• Ứng dụng thực tế: Băng tải con lăn truyền động đai thường dùng cho hàng hóa có tải trọng nhẹ hoặc các dây chuyền lắp ráp trong ngành điện tử, linh kiện chính xác.

3. Con lăn tích hợp motor (Motorized Drive Roller - MDR)


• Cơ chế hoạt động: Tích hợp trực tiếp một động cơ kích thước nhỏ ngay bên trong lòng con lăn.
• Đặc tính nổi bật: Con lăn điện tiết kiệm tối đa diện tích không gian, dễ dàng lắp đặt, bảo trì và đảm bảo an toàn cao khi vận hành.
• Ứng dụng thực tế: Các hệ thống băng tải thông minh, dây chuyền phân loại sản phẩm tự động cần tối ưu không gian.



Ưu điểm và nhược điểm của băng tải con lăn truyền động



1. Ưu điểm nổi bật



• Tự động hóa cao: Giảm thiểu thao tác thủ công, tối ưu hóa năng suất.
• Kiểm soát chính xác: Dễ dàng điều chỉnh tốc độ đồng bộ với các máy móc xung quanh.
• Vận chuyển ổn định: Không phụ thuộc vào trọng lượng hay độ dốc mặt bằng.
• Chịu tải tốt: Đáp ứng từ hàng nhẹ đến tải trọng siêu nặng (pallet hàng tấn).
• Linh hoạt mở rộng: Dễ dàng kết nối thêm module, robot, máy đóng gói, hệ thống AGV/AMR.



2. Hạn chế cần lưu ý



• Chi phí đầu tư ban đầu cao hơn hệ thống con lăn trọng lực.
• Yêu cầu bảo trì định kỳ do có hệ thống điện và cơ khí chuyển động.
• Nếu thiết kế sai thông số có thể xảy ra hiện tượng trượt đai, kẹt hàng hoặc mất đồng bộ.
• Hàng hóa có đáy quá mềm, không phẳng hoặc dễ biến dạng sẽ khó vận chuyển trên con lăn.



Ứng dụng thực tế trong sản xuất và logistics



• Nhờ tính linh hoạt và mạnh mẽ, băng tải con lăn truyền động hiện diện trong hầu hết các lĩnh vực công nghiệp hiện đại:
• Ngành Logistics và Kho vận: Dùng trong các trung tâm phân phối, chuyển phát nhanh để phân loại hàng, đóng gói và bốc xếp hàng hóa lên xe tải/container.
• Ngành công nghiệp nặng & Cơ khí: Vận chuyển các khung, bệ máy, linh kiện ô tô, xe máy hoặc các kiện hàng nặng.
• Ngành thực phẩm & đồ uống: Vận chuyển thùng chứa nước ngọt, bia, bao bì đóng gói (thường ưu tiên sử dụng vật liệu inox chống gỉ sét, dễ vệ sinh).
• Ngành dược phẩm & hàng tiêu dùng: Phục vụ các dây chuyền đóng thùng carton tự động, kiểm tra sản phẩm đầu ra.



Tiêu chí lựa chọn băng tải con lăn truyền động



1. Đặc tính hàng hóa: Kích thước, trọng lượng, hình dạng và chất liệu phần đáy sản phẩm.
2. Năng suất yêu cầu: Số lượng sản phẩm cần di chuyển trong một phút/giờ.
3. Môi trường làm việc: Trong nhà, ngoài trời, kho lạnh, môi trường ẩm ướt, nhiều bụi hoặc yêu cầu phòng sạch.
4. Phương án truyền động phù hợp:
   • Tải nhẹ --> Đai hoặc O-ring.
   • Tải nặng --> Xích.
   • Tự động hóa cao, chia vùng --> MDR.
5.  Mức độ tự động hóa mong muốn: Start/Stop cơ bản, điều chỉnh biến tần, tích hợp cảm biến quang hay lập trình PLC toàn hệ thống.



Bảo trì và Khắc phục sự cố thường gặp



1. Hướng dẫn bảo trì định kỳ



• Con lăn & Vòng bi: Kiểm tra độ rơ, tiếng ồn bất thường, độ mòn và khả năng quay trơn.
• Hệ thống xích/đai: Kiểm tra độ căng, độ mòn, tiến hành bôi trơn xích định kỳ theo khuyến cáo.
• Động cơ & Hộp giảm tốc: Theo dõi nhiệt độ, dòng điện hoạt động, kiểm tra rò rỉ dầu hộp số.
• Hệ thống điện: Kiểm tra tủ điện, biến tần, PLC, cảm biến và các nút dừng khẩn cấp.



2. Xử lý sự cố phổ biến



• Con lăn không quay: Do kẹt vòng bi, đứt xích/đai hoặc hỏng động cơ --> Kiểm tra và thay thế linh kiện lỗi.
• Băng tải chạy chậm / Quá tải: Do motor thiếu công suất hoặc tải vượt thiết kế --> Tính toán lại tải trọng hoặc nâng cấp công suất động cơ.
• Hàng hóa bị trượt: Do ma sát mặt con lăn không đủ hoặc tốc độ quá lớn --> Dùng con lăn bọc cao su hoặc điều chỉnh lại tốc độ.
• Tiếng ồn lớn: Do vòng bi mòn, xích khô dầu hoặc lắp lệch tâm --> Tra dầu mỡ, căn chỉnh lại độ đồng tâm.



An toàn khi vận hành



• Luôn lắp đặt khung che chắn bảo vệ tại các vị trí bộ truyền động nguy hiểm (xích, đai).
• Bố trí hệ thống nút dừng khẩn cấp (Emergency Stop) ở các vị trí dễ thao tác.
• Tuyệt đối không đưa tay, chạm vào con lăn hoặc bộ phận truyền động khi hệ thống đang chạy.
• Không đứng, ngồi hoặc leo trèo lên băng tải.
• Tuân thủ nghiêm ngặt quy định ngắt nguồn điện và khóa thẻ an toàn (Lockout/Tagout) khi tiến hành bảo trì, sửa chữa.



Giải pháp băng tải con lăn truyền động của Intech

Việc đầu tư vào hệ thống băng tải con lăn của Intech giúp doanh nghiệp tăng hiệu suất đáng kể (lên đến 200%) và giảm chi phí vận hành thủ công nhờ khả năng tự động hóa đồng bộ.


• Thiết kế theo yêu cầu thực tế: Tư vấn giải pháp sát với đặc thù sản phẩm và tối ưu diện tích mặt bằng nhà máy của doanh nghiệp.
• Đa dạng công nghệ truyền động: Cung cấp đầy đủ các hệ thống truyền động xích, đai, con lăn chủ động và công nghệ MDR phân vùng thông minh.
• Tích hợp tự động hóa toàn diện: Dễ dàng kết nối mượt mà với robot, hệ thống AGV/AMR, máy đóng gói và phần mềm quản lý kho tự động.
• Quy trình chuyên nghiệp: Khảo sát, thiết kế, chế tạo, lắp đặt và bảo hành trọn gói với tiêu chuẩn kỹ thuật khắt khe.
