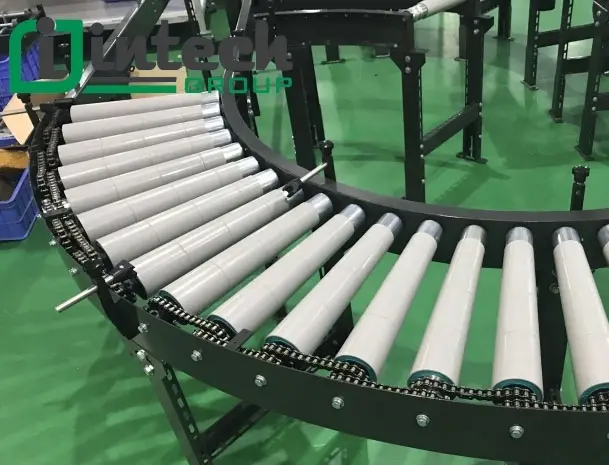

Băng tải con lăn vuông góc 90 độ

Mã sản phẩm:
Lượt xem: 4

Nhận tư vấn báo giá
Hotline: 0966 966 032 Dịch vụ chu đáo, giao hàng tận nơi, bảo hành dài hạn.

Băng tải con lăn vuông góc 90 độ là hệ thống băng tải chuyên dụng được thiết kế đặc biệt để chuyển hướng dòng sản phẩm, hàng hóa (thùng carton, khay linh kiện, kiện hàng,...) một góc vuông 90 độ một cách mượt mà và chính xác. Sản phẩm giúp các doanh nghiệp giải quyết triệt để bài toán về giới hạn diện tích mặt bằng, kết nối các dây chuyền thẳng góc với nhau và đảm bảo hàng hóa không bị rơi rớt, kẹt hay lệch hướng trong suốt quá trình vận hành.

Cấu tạo kỹ thuật chi tiết của băng tải con lăn cong 90 độ

Để đảm bảo sản phẩm di chuyển ổn định qua khúc cua, băng tải con lăn cong 90 độ được cấu thành từ các bộ phận chất lượng cao:

Khung băng tải: Được chế tạo từ thép mạ kẽm, inox (304/201) hoặc nhôm định hình cao cấp. Khung được gia công uốn cong chính xác theo góc 90 độ bằng công nghệ hiện đại, đảm bảo độ cứng vững, khả năng chịu lực tốt và chống rung lắc khi hoạt động ở tốc độ cao.
Hệ thống con lăn: Vật liệu con lăn bằng Thép mạ kẽm, inox, nhựa, hoặc bọc cao su (tăng ma sát và độ bám cho sản phẩm).
- Sử dụng con lăn hình côn hoặc con lăn trụ bố trí tỏa tròn hướng tâm. Thiết kế này đóng vai trò quyết định giúp vận tốc của mép trong và mép ngoài con lăn tương thích với tốc độ chuyển động của hàng hóa, giúp sản phẩm vào cua êm ái mà không bị văng ra ngoài hay lệch tâm.
Hệ thống truyền động (Đối với dòng chủ động): Trang bị động cơ giảm tốc (Motor) uy tín, kết hợp hệ thống truyền động xích hoặc đai (dây curoa) chắc chắn, truyền lực đồng đều cho toàn bộ dàn con lăn.
Chân trụ và phụ kiện: Chân băng tải thiết kế dạng module có thể điều chỉnh độ cao linh hoạt, dễ dàng thích ứng với mọi bề mặt sàn nhà xưởng. Hai bên sườn được trang bị thanh dẫn hướng (guide rails) chắc chắn để bảo vệ hàng hóa tối đa.

Thông số kỹ thuật tiêu chuẩn băng tải con lăn góc vuông 90 độ

Nhằm đáp ứng linh hoạt mọi yêu cầu khắt khe từ phía khách hàng, Intech cung cấp các hệ thống băng tải con lăn cong với thông số kỹ thuật tùy chỉnh:

Góc cong tiêu chuẩn: Góc vuông 90 độ
Chiều rộng băng tải (W): 400mm, 500mm, 600mm, 800mm, 1000mm,... (Thiết kế theo kiện hàng)
Chiều cao băng tải (H): 500mm - 1000mm (Có chân tăng chỉnh chiều cao linh hoạt)
Bán kính cong (R): Bán kính ngoài R_ngoài = 800mm - 1500mm (Tùy chỉnh theo kích thước hàng)
Vật liệu khung: Thép hộp sơn tĩnh điện, Inox 201 hoặc Inox 304 cao cấp
Vật liệu con lăn: Thép mạ kẽm, Inox, con lăn bọc nhựa/cao su
Đường kính Φ42, Φ48, Φ60,Ø76,...dạng côn
Tải trọng: Phù hợp với nhiều dải tải trọng từ nhẹ, trung bình cho đến nặng (từ vài kg đến hàng trăm kg mỗi mét băng tải).
Tốc độ vận chuyển: Tùy chỉnh linh hoạt từ 10 - 30 m/phút (có thể tích hợp biến tần để điều chỉnh tốc độ dễ dàng).
Động cơ (Motor): Động cơ giảm tốc (Công suất từ 0.09kW đến 0.75kW)
Hệ thống điều khiển Biến tần điều chỉnh tốc độ, tủ điện điều khiển trung tâm, nút dừng khẩn cấp
Khả năng chịu tải Từ 20kg đến trên 200kg (tùy thuộc vào trọng lượng sản phẩm và kết cấu)
Nguồn điện sử dụng 1 pha 220V hoặc 3 pha 380V, tần số 50Hz

Ưu điểm sử dụng băng tải vuông góc 90 độ

Tối ưu hóa không gian nhà xưởng: Giải pháp tối ưu nhất cho những khu vực hạn chế về diện tích, giúp bẻ góc dòng sản phẩm gọn gàng mà không tốn nhiều khoảng trống.
Vận hành êm ái, chống kẹt hàng: Nhờ hệ thống con lăn côn chuyên dụng, hàng hóa chuyển hướng trơn tru, không bị kẹt góc, không bị lật hay va đập mạnh làm móp méo bao bì.
Độ bền và tuổi thọ cao: Toàn bộ vật liệu chế tạo đều đạt chuẩn công nghiệp, chịu được môi trường làm việc liên tục, chống ăn mòn và ít hỏng hóc.
Tùy biến linh hoạt theo thực tế: Intech trực tiếp thiết kế và chế tạo theo kích thước, tải trọng và đặc thù riêng của từng nhà máy.
Khả năng tích hợp cao: Dễ dàng kết nối mượt mà với các hệ thống băng tải thẳng, băng tải dây đai (belt conveyor), hệ thống phân loại tự động (Sorter) hay robot công nghiệp.

Ứng dụng thực tế trong các ngành công nghiệp

Nhờ tính linh hoạt và hiệu suất cao, băng tải con lăn vuông góc 90 độ được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Ngành Logistics & Thương mại điện tử: Phân loại, luân chuyển và định hướng bưu kiện, thùng hàng tại các trung tâm kho vận lớn.
Ngành Thực phẩm & Đồ uống: Vận chuyển các két nước, thùng chai lọ, hộp thành phẩm qua các công đoạn đóng gói, kiểm tra chất lượng.
Ngành Điện tử & Ô tô: Di chuyển linh kiện, vỏ máy, hộp đựng linh kiện qua các trạm lắp ráp có địa hình gấp khúc.
Ngành Bao bì giấy & Gỗ: Chuyển các tấm bìa carton, sản phẩm gỗ ép có kích thước và trọng lượng lớn qua các góc nhà xưởng.

Cam kết chất lượng và dịch vụ từ Intech Group

Với uy tín nhiều năm trong lĩnh vực cung cấp giải pháp tự động hóa và hệ thống băng tải tại Việt Nam, Intech cam kết mang đến cho khách hàng:

Khảo sát & tư vấn miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm trực tiếp đến nhà xưởng khảo sát, đo đạc và đưa ra phương án tối ưu nhất.
Thiết kế 3D trực quan: Cung cấp bản vẽ chi tiết, mô phỏng không gian 3D giúp khách hàng dễ hình dung trước khi sản xuất.
Chế độ bảo hành chu đáo: Bảo hành dài hạn, đội ngũ kỹ thuật hỗ trợ bảo trì, bảo dưỡng nhanh chóng 24/7.
Lắp đặt chuyên nghiệp: Bàn giao hệ thống đúng tiến độ, vận hành trơn tru và hướng dẫn sử dụng chi tiết cho đội ngũ vận hành tại nhà xưởng.

Quý doanh nghiệp đang có nhu cầu tối ưu hóa không gian và nâng cấp hệ thống vận chuyển, hãy liên hệ ngay với Intech để nhận tư vấn và báo giá chi tiết cho sản phẩm Băng tải con lăn cong 90 độ ngay hôm nay! Hotline: 0966 966 032
