Băng tải con lăn MDR

MDR là viết tắt của Motor Driven Roller hoặc Motor Driven Roller Conveyor (Băng tải con lăn truyền động bằng động cơ).

Băng tải con lăn MDR là hệ thống vận chuyển hàng hóa mà mỗi con lăn (hoặc một cụm con lăn) được tích hợp sẵn một động cơ điện thu nhỏ bên trong ống thép (thường là động cơ điện một chiều không chổi than - BLDC 24V). Thay vì sử dụng một động cơ trung tâm cồng kềnh kéo toàn bộ dây chuyền, mỗi con lăn MDR hoạt động độc lập hoặc truyền lực sang các con lăn lân cận qua dây đai.

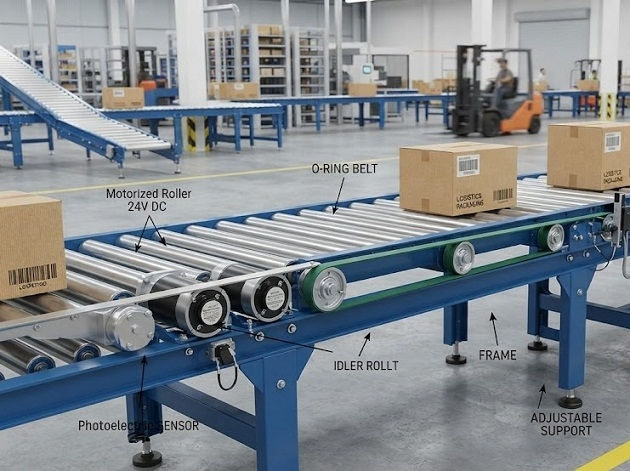

Cấu tạo chi tiết của hệ thống băng tải MDR

Một hệ thống băng tải MDR tiêu chuẩn được cấu thành từ các bộ phận chính sau:

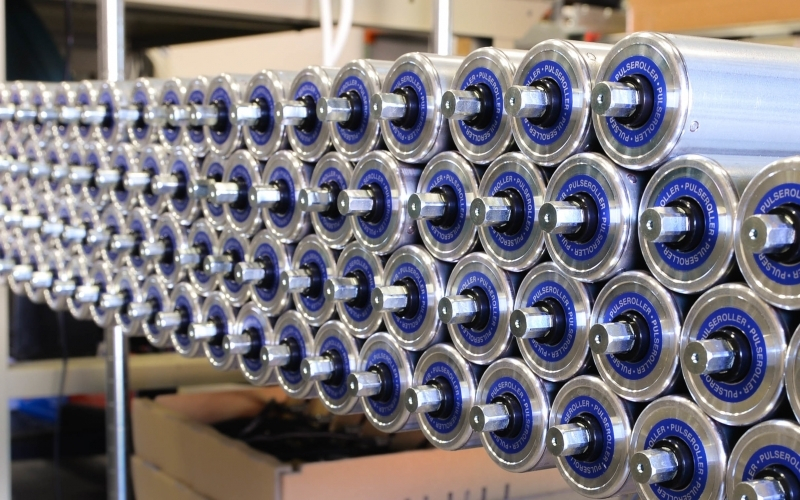

• Con lăn động cơ (MDR Unit): Tích hợp động cơ BLDC, hộp giảm tốc hành tinh và mạch điều khiển bên trong, đảm bảo mô-men xoắn mạnh mẽ và độ bền cao.
• Con lăn phụ (Idler Rollers): Các con lăn không có động cơ nhưng chuyển động đồng bộ nhờ hệ thống dây đai liên kết.
• Hệ thống truyền lực: Sử dụng dây đai O-ring (cho tải nhẹ) hoặc dây đai Poly-V (cho tải trung bình và nặng) để truyền chuyển động từ con lăn MDR sang các con lăn phụ.
• Khung băng tải: Thường làm từ nhôm định hình công nghiệp hoặc thép sơn tĩnh điện, mang lại kết cấu vững chắc, thẩm mỹ cao và dễ dàng lắp ghép dạng mô-đun.
• Hệ thống điều khiển & Cảm biến: Bo mạch driver card kết nối trực tiếp với PLC và cảm biến quang điện để định vị chính xác sản phẩm trên băng tải.



- Nguyên lý vận hành thông minh

Hệ thống hoạt động dựa trên điện áp an toàn 24V DC, kết hợp với các bo mạch điều khiển phân vùng (driver cards) và cảm biến quang điện. Khi sản phẩm di chuyển đến đâu, phân vùng tương ứng mới được kích hoạt quay và tự động ngắt khi sản phẩm đi qua. Công nghệ này tạo ra cơ chế ZPA (Zero Pressure Accumulation - Tích lũy không áp suất), giúp các kiện hàng không bị dồn ứ hay va đập vào nhau.


Thông số kỹ thuật tham khảo



• Điện áp nguồn: 24V DC (An toàn tuyệt đối cho kỹ thuật viên bảo trì).
• Tải trọng: Từ 10kg đến 50kg/vùng đối với dòng tiêu chuẩn; có các dòng tải nặng chuyên dụng cho pallet.
• Tốc độ vận chuyển: Linh hoạt từ 0.1 đến 1.2 m/s, dễ dàng điều chỉnh qua phần mềm hoặc biến tần DC.
• Đường kính con lăn: Phổ biến ở mức --> φ50mm hoặc φ60mm.
• Độ ồn: Vận hành cực kỳ êm ái, dưới 65 dB.



Ưu điểm vượt trội và Hạn chế cần lưu ý



- Ưu điểm:



• Tiết kiệm điện năng đến 30–50%: Động cơ chỉ chạy khi có sản phẩm đi qua vùng đó, không tiêu thụ điện năng khi dây chuyền chờ hàng.
• Thiết kế dạng mô-đun linh hoạt: Dễ dàng tháo lắp, mở rộng tuyến đường hoặc thay thế nhanh chóng một con lăn bị hỏng mà không làm gián đoạn toàn bộ hệ thống.
• Vận hành êm ái và an toàn: Điện áp thấp 24V cùng độ ồn thấp tạo môi trường làm việc chuyên nghiệp, thân thiện.



- Hạn chế:



• Chi phí đầu tư ban đầu cao hơn so với băng tải con lăn dùng động cơ hộp số trung tâm truyền thống.
• Yêu cầu đội ngũ kỹ thuật có chuyên môn tốt hơn trong việc cấu hình mạch điều khiển và tích hợp hệ thống điện.



Ứng dụng thực tế trong công nghiệp hiện đại

Nhờ những đặc tính ưu việt trên, băng tải con lăn MDR trở thành mảnh ghép cốt lõi trong nhiều lĩnh vực:

• Thương mại điện tử & Logistics: Phân loại đơn hàng tốc độ cao, chuyền sản phẩm qua các trạm đóng gói (packing stations).
• Kho thông minh: Vận chuyển các thùng carton, khay nhựa (totes) chứa linh kiện với độ chính xác tuyệt đối.
• Sản xuất điện tử & Ô tô: Dây chuyền lắp ráp yêu cầu độ sạch, không có tiếng ồn lớn và kiểm soát hành trình khắt khe.
• Ngành Thực phẩm và Đồ uống (F&B): Phục vụ các công đoạn đóng gói thứ cấp (secondary packaging).



Hướng dẫn bảo trì và lưu ý vận hành

Để hệ thống băng tải MDR hoạt động bền bỉ và ổn định theo thời gian, cần tuân thủ các quy tắc bảo dưỡng sau:

• Kiểm tra định kỳ dây đai: Đảm bảo dây đai O-ring hoặc Poly-V không bị chùng, nứt gãy hay mòn sau thời gian dài sử dụng.
• Vệ sinh bề mặt: Thường xuyên làm sạch bụi bẩn, dầu mỡ bám trên ống con lăn và đặc biệt là các mắt cảm biến quang điện để tránh tình trạng nhận diện sai tín hiệu.
• Xử lý sự cố nhanh: Khi con lăn không quay, cần kiểm tra nguồn điện cấp 24V, cầu chì trên bo mạch driver hoặc tín hiệu kết nối từ PLC trước khi thay thế thiết bị.



MDR khác gì con lăn băng tải thông thường?



• Con lăn băng tải thông thường: Chỉ đóng vai trò là chi tiết cơ khí thuần túy để đỡ và chuyển hướng dịch chuyển của sản phẩm dưới tác động của trọng lực hoặc lực kéo ngoại vi.
• Con lăn MDR: Là một thiết bị cơ - điện tử thông minh, vừa đóng vai trò là bộ phận cơ khí nâng đỡ, vừa tích hợp sẵn hệ thống mô-tơ truyền động và là một nốt mạng trong hệ thống điều khiển tự động hóa phân tán.



Chi phí đầu tư băng tải MDR

Chi phí cấu thành một hệ thống băng tải MDR phụ thuộc vào nhiều cấu phần kỹ thuật:

• Khung cơ khí băng tải (vật liệu thép sơn tĩnh điện hay inox)
• Số lượng con lăn chủ động (MDR rollers) và con lăn bị động (slave rollers)
• Bộ điều khiển (Driver card), cảm biến, bộ nguồn công suất lớn
• Tủ điện điều khiển, hệ thống PLC / HMI, dây dẫn tín hiệu
• Các cơ cấu phụ trợ: chuyển hướng, bàn nâng, chân đỡ, thiết bị an toàn
• Chi phí thiết kế kỹ thuật, lắp đặt, lập trình và chạy thử tại hiện trường

Giá thành thực tế sẽ thay đổi tương ứng theo tải trọng, chiều dài tuyến, số lượng zone, tốc độ vận hành và mức độ tích hợp tự động hóa.


Băng tải MDR có phù hợp với doanh nghiệp của bạn không?



• Nên sử dụng MDR khi: Doanh nghiệp có nhu cầu tích lũy sản phẩm không áp lực (ZPA), kiểm soát dòng hàng theo từng zone độc lập, muốn tiết kiệm năng lượng, ưu tiên vận hành êm ái, sản phẩm có mặt đáy ổn định và cần tích hợp liền mạch với robot, PLC hoặc hệ thống quản lý kho thông minh.
• Nên cân nhắc giải pháp khác khi: Vận chuyển pallet trọng lượng cực lớn, môi trường làm việc quá khắc nghiệt (hóa chất ăn mòn mạnh, nhiệt độ cực cao), sản phẩm dạng rời hoặc có yêu cầu đặc thù mà công nghệ con lăn MDR không đáp ứng được.

Các lỗi thường gặp và cách xử lý

Lỗi 1: Con lăn không quay:

• Nguyên nhân: Mất nguồn điện 24VDC, hỏng driver card, lỗi mô-tơ hoặc đứt dây kết nối tín hiệu.
• Khắc phục: Kiểm tra nguồn cấp, đèn trạng thái trên driver và thay thế linh kiện lỗi nếu cần.

Lỗi 2: Zone chạy liên tục không dừng

• Nguyên nhân: Cảm biến quang bị lệch góc, bám bụi bẩn không nhận ra sản phẩm, hoặc cấu hình logic điều khiển bị lỗi.
• Khắc phục: Vệ sinh mắt cảm biến, căn chỉnh lại vị trí hoặc kiểm tra lại chương trình điều khiển zone.

Lỗi 3: Sản phẩm va đập vào nhau

• Nguyên nhân: Cài đặt thuật toán ZPA chưa đúng, khoảng cách đặt cảm biến không hợp lý, zone quá ngắn hoặc tốc độ giải phóng (release speed) quá cao.
• Khắc phục: Hiệu chỉnh lại thông số ZPA trên bộ điều khiển và kiểm tra vị trí cảm biến.

Lỗi 4: Mô-tơ quá nhiệt

• Nguyên nhân: Hệ thống bị quá tải, chọn sai công suất mô-tơ ban đầu, tần suất khởi động/dừng (start/stop) quá dày đặc hoặc môi trường xung quanh quá nóng.
• Khắc phục: Giảm tải trọng, cải thiện tản nhiệt môi trường hoặc nâng cấp model mô-tơ có công suất lớn hơn.

Lỗi 5: Truyền động không đều giữa các con lăn

• Nguyên nhân: Dây đai O-ring bị dão/mòn, Poly-V bị trượt, con lăn bị kẹt cơ khí hoặc lắp đặt sai lệch khoảng cách.
• Khắc phục: Thay thế dây đai mới, kiểm tra và bôi trơn trục hoặc căn chỉnh lại cơ cấu lắp đặt.



Giải pháp băng tải con lăn MDR từ Intech Group

Để hệ thống băng tải MDR phát huy tối đa hiệu quả tự động hóa và tiết kiệm năng lượng, việc lựa chọn đơn vị tích hợp uy tín là yếu tố then chốt. Intech Group cung cấp giải pháp băng tải con lăn MDR đồng bộ và toàn diện:

• Tư vấn và thiết kế tùy chỉnh: Khảo sát thực tế, tối ưu hóa sơ đồ phân vùng (zone) theo đúng đặc thù sản xuất của doanh nghiệp.
• Thiết bị chính hãng, chất lượng cao: Ứng dụng động cơ BLDC 24V an toàn, linh kiện đồng bộ đảm bảo vận hành êm ái và bền bỉ.
• Tích hợp thông minh: Dễ dàng kết nối mượt mà với hệ thống PLC, cảm biến, robot AGV và phần mềm kho thông minh.
• Dịch vụ chuyên nghiệp: Hỗ trợ lắp đặt, chạy thử, bảo trì định kỳ và đồng hành kỹ thuật 24/7.

Liên hệ ngay với Intech Group để nhận tư vấn chuyên sâu và giải pháp băng tải con lăn tối ưu nhất cho dây chuyền sản xuất của bạn. Hotline: 0966 966 032
