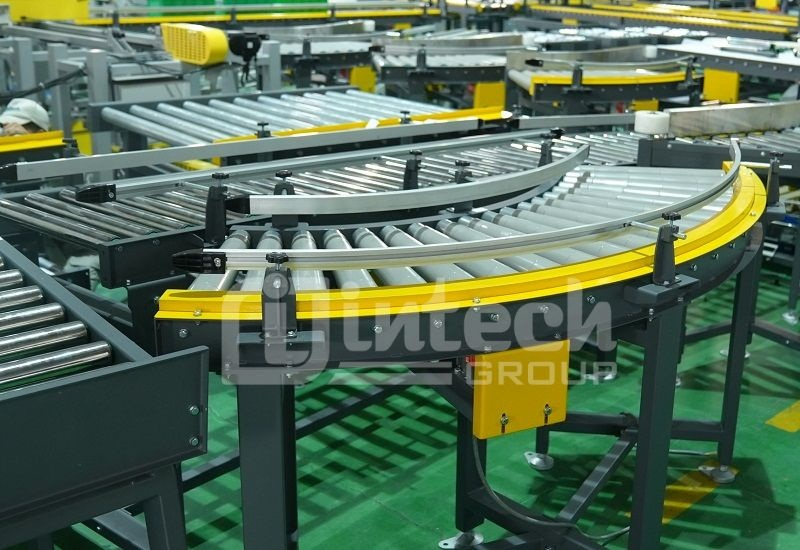

Băng tải con lăn truyền động đai

Băng tải con lăn truyền động đai là gì?

Đặc điểm nổi bật:

• Khả năng vận chuyển hàng hóa liên tục, ổn định với tốc độ có thể kiểm soát linh hoạt.
• Tối ưu cho hàng dạng thùng carton, khay nhựa, pallet hoặc kiện hàng có đáy tương đối phẳng.
• Vận chuyển được hàng hóa đa dạng về kích thước và khối lượng từ nhẹ đến trung bình/nặng tùy thiết kế.
• Có khả năng tích lũy hàng hóa trong một số thiết kế chuyên dụng mà không làm móp méo sản phẩm.
• Dễ dàng tích hợp với các thiết bị tự động hóa trong dây chuyền sản xuất và đóng gói.

So sánh với các loại băng tải phổ biến khác:

• Băng tải con lăn tự do: Không có động cơ, hàng di chuyển nhờ lực đẩy thủ công hoặc độ dốc.
• Băng tải con lăn truyền động xích: Sử dụng xích và nhông để truyền lực, chuyên dùng cho tải trọng rất nặng hoặc pallet.
• Băng tải dây đai PVC/PU: Sử dụng mặt băng bằng thảm nhựa nguyên tấm, phù hợp cho hàng nhỏ hoặc không bằng phẳng.
• Băng tải con lăn điện: Mỗi con lăn hoặc từng cụm (zone) tích hợp sẵn động cơ bên trong, không dùng chung một dây đai truyền động dài.



Cấu tạo chi tiết của hệ thống

• Khung băng tải: Thường được gia công từ thép sơn tĩnh điện, inox (SUS 304/201) hoặc nhôm định hình công nghiệp. Khung có nhiệm vụ định hình cấu trúc, đảm bảo độ cứng vững, chịu lực tốt và chống rung lắc khi vận hành ở tốc độ cao.

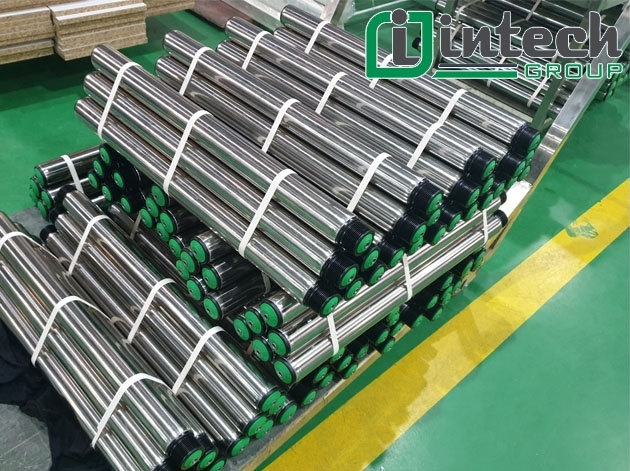

• Hệ thống con lăn: Bằng Thép mạ kẽm, inox, nhựa PVC hoặc bọc cao su chống trượt. Đường kính phổ biến từ phi 38 đến phi 76 mm. Con lăn thường được thiết kế rãnh hoặc bề mặt tiếp xúc phù hợp để ôm sát dây đai bên dưới.
• Hệ thống dây đai và truyền động: Sử dụng đai tròn (O-belt), đai dẹt hoặc đai thang để truyền lực từ trục động cơ đến các con lăn.
• Động cơ (Motor): Motor giảm tốc chính hãng (như Tung Lee, Rossi, Mitsubishi...) tích hợp biến tần giúp điều chỉnh tốc độ băng tải linh hoạt từ 10 đến 30 mét/phút.
• Phụ kiện đi kèm: Gối đỡ vòng bi, thanh đỡ đai, tủ điện điều khiển chứa PLC, nút dừng khẩn cấp và các cảm biến quang học đếm sản phẩm.

Nguyên lý hoạt động:

Thông số kỹ thuật tiêu chuẩn tham khảo

• Tải trọng: Nhẹ đến trung bình (thường từ 10 kg đến dưới 100 kg/mét dài).
• Tốc độ vận hành: 10 - 30 mét/phút (có thể điều chỉnh bằng biến tần).
• Chiều rộng băng tải: 400 mm, 500 mm, 600 mm, 800 mm (thiết kế theo yêu cầu).
• Nguồn điện: Điện dân dụng 1 pha 220V hoặc điện công nghiệp 3 pha 380V - 50Hz.

Ưu điểm và nhược điểm cần lưu ý

- Ưu điểm nổi bật:

• Vận hành êm ái: Giảm thiểu tối đa tiếng ồn so với truyền động xích nhông, tạo môi trường làm việc thoải mái.
• Bảo vệ quá tải tự động: Khi xảy ra kẹt hàng, dây đai sẽ tự động trượt nhẹ trên con lăn thay vì làm gãy răng xích hay cháy động cơ, bảo vệ an toàn cho cả thiết bị và sản phẩm.
• Khả năng vận chuyển đa dạng: Phù hợp với thùng carton, khay nhựa, bao kiện, pallet có đáy phẳng.
• Dễ tích hợp tự động hóa: Dễ dàng kết nối với cảm biến, PLC, robot, máy đóng gói và hệ thống kho tự động.
• Kiểm soát tốc độ tốt: Dễ dàng đồng bộ tốc độ với các thiết bị khác trong cùng dây chuyền sản xuất.
• Dễ dàng bảo trì, vệ sinh: Ít chi tiết phức tạp, không cần tra dầu mỡ liên tục, phù hợp với các tiêu chuẩn sạch.

- Nhược điểm:

• Không phù hợp cho các dây chuyền siêu trường, siêu trọng (tải trọng quá nặng dễ làm trượt đai).
• Mài mòn và trượt đai: Sau thời gian dài sử dụng, dây đai có thể bị giãn, mài mòn hoặc xảy ra hiện tượng trượt đai nếu tải trọng quá lớn, thiếu độ căng hoặc bề mặt bám bụi bẩn, dầu mỡ.



Ứng dụng thực tế trong sản xuất và đời sống

• Ngành Logistics & E-commerce: Dùng trong các trung tâm phân loại bưu kiện, chuyển phát nhanh để vận chuyển thùng carton, bưu phẩm.
• Ngành Thực phẩm & Đồ uống: Vận chuyển các hộp bánh kẹo, chai lọ, thùng nước thành phẩm trong dây chuyền đóng gói khép kín.
• Ngành Điện tử: Di chuyển các khay linh kiện, thiết bị điện tử nhỏ gọn trên dây chuyền lắp ráp tự động.
• Ngành Dược phẩm: Vận chuyển hộp thuốc, dược phẩm trong môi trường yêu cầu độ sạch cao.

Hướng dẫn sử dụng và bảo trì hiệu quả

1. Không vượt quá tải trọng thiết kế: Tránh đặt hàng hóa nặng hơn mức cho phép của nhà sản xuất để không làm giãn đai và quá tải motor.
2. Kiểm tra định kỳ: Hàng tháng kiểm tra độ căng của dây đai, độ rơ của vòng bi con lăn và tình trạng bôi trơn của động cơ.
3. Vệ sinh bề mặt: Thường xuyên làm sạch bụi bẩn bám trên con lăn và dây đai để duy trì độ bám ma sát tốt nhất.
