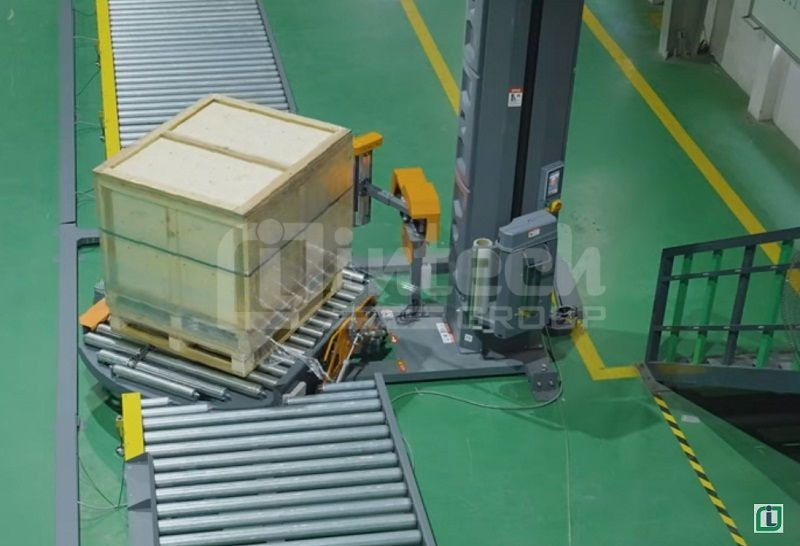

![Băng tải con lăn xoay]( "Băng tải con lăn xoay")
Tùy theo tải trọng, góc chuyển hướng, phương thức vận hành và mức độ tự động hóa, băng tải con lăn xoay có thể được chia thành các loại phổ biến sau:
Đây là loại được sử dụng phổ biến để chuyển hàng hóa từ một tuyến băng tải sang tuyến khác theo góc vuông 90°.
Đặc điểm:
Ứng dụng: dây chuyền đóng gói, kho hàng, phân loại sản phẩm và hệ thống vận chuyển pallet.
Loại này có khả năng đảo ngược hướng vận chuyển của hàng hóa. Thay vì đưa hàng sang một tuyến vuông góc, hệ thống xoay hàng hoặc cụm băng tải 180° để đưa sản phẩm quay trở lại theo hướng ngược lại.
Ứng dụng:
Bàn xoay con lăn là dạng thiết bị trong đó cụm con lăn được bố trí trên một bàn xoay. Khi hàng hóa đi vào vị trí trung tâm, bàn xoay sẽ quay đến góc định trước rồi kết nối với tuyến băng tải tiếp theo.
Cấu tạo thường gồm:
Ứng dụng: Loại này đặc biệt phù hợp để chuyển hướng pallet hoặc hàng hóa có kích thước lớn.
Đây là loại được thiết kế chuyên dụng cho pallet có tải trọng lớn. So với băng tải con lăn thông thường, hệ thống cần được tính toán kỹ hơn về:
Để thuận tiện cho việc kiểm tra và khắc phục sự cố, các lỗi thường được phân chia theo 3 nhóm chính:
- Nhóm Cơ khí:
- Nhóm Điện:
- Nhóm Điều khiển:
Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp chuyển hướng hàng hóa tự động, tối ưu diện tích và nâng cao năng suất, Intech Group là đối tác tin cậy hàng đầu. Chúng tôi cung cấp giải pháp trọn gói từ khâu khảo sát thực tế, thiết kế bản vẽ kỹ thuật 3D, gia công cơ khí chính xác, tích hợp hệ thống điện thông minh đến lắp đặt và vận hành bàn giao tại nhà máy.
Hãy liên hệ ngay với Intech Group hôm nay để nhận tư vấn kỹ thuật miễn phí và báo giá chi tiết, Hotline: 0986 448 456
Băng tải con lăn xoay là gì?
Băng tải con lăn xoay là hệ thống băng tải chuyên dụng được thiết kế theo hình vòng cung với các góc xoay linh hoạt (thường là 90°, 180°). Chức năng chính của hệ thống là điều hướng dòng sản phẩm di chuyển sang một hướng mới mà vẫn giữ nguyên tư thế ban đầu của hàng hóa.
Cấu tạo chi tiết băng tải con lăn xoay
Để đảm bảo khả năng chịu lực, độ bền và vận hành ổn định trong môi trường công nghiệp liên tục, băng tải con lăn xoay được cấu thành từ các bộ phận chính sau:
- Khung băng tải: Làm bằng thép sơn tĩnh điện, Inox hoặc nhôm định hình, được thiết kế kết cấu vững chắc, chịu được tải trọng nặng và lực vặn xoắn trong quá trình bàn quay liên tục. Đảm bảo phù hợp kích thước hàng hóa và tối ưu diện tích mặt bằng.
- Hệ thống con lăn: Con lăn thép mạ kẽm, Inox, hoặc bọc cao su/PU tăng độ bám dính và giảm tiếng ồn. Đường kính, chiều dài và khoảng cách giữa các con lăn được tính toán kỹ lưỡng dựa trên kích thước đáy và tải trọng của kiện hàng.
- Cơ cấu xoay/Chuyển hướng:
- Cấu trúc: Sử dụng bàn xoay mâm quay (turntable) hoặc cụm con lăn nâng hạ kết hợp chuyển hướng.
- Góc xoay phổ biến: 90°, 180° hoặc góc tùy chỉnh theo yêu cầu thiết kế của nhà xưởng.
- Cơ cấu định vị: Các chốt hãm, cữ chặn hoặc encoder giúp bàn xoay dừng chính xác tuyệt đối tại góc định vị.
- Động cơ và hộp giảm tốc: Motor AC, motor giảm tốc hoặc động cơ Servo (đối với các dây chuyền đòi hỏi độ chính xác và tốc độ cao). Cung cấp mô-men xoắn để quay bàn xoay và truyền động cho dàn con lăn. Công suất được tính toán dựa trên trọng lượng hàng và tần suất chu kỳ hoạt động.
- Hệ thống điều khiển:
- PLC: Bộ điều khiển trung tâm lập trình toàn bộ chu trình hoạt động.
- Cảm biến: Cảm biến quang, cảm biến tiệm cận để phát hiện sản phẩm và xác định vị trí dừng.
- Biến tần: Giúp khởi động và dừng êm ái, hạn chế sốc cơ khí.
- Thiết bị an toàn: Tủ điện điều khiển, nút dừng khẩn cấp (Emergency Stop), rơ-le an toàn.
- Các bộ phận phụ trợ: Con lăn dẫn hướng, thanh chắn hai bên (giữ ổn định hàng hóa không bị rơi khi xoay), chân tăng chỉnh chiều cao, bánh xe di chuyển (nếu cần cơ động), bộ giới hạn hành trình.
Nguyên lý hoạt động của băng tải con lăn xoay
Quy trình vận hành tự động của một hệ thống băng tải con lăn xoay diễn ra theo các bước tuần tự sau:
- Đưa hàng lên: Hàng hóa (thùng carton, khay, kiện) được chuyển từ tuyến băng tải chính vào khu vực bàn xoay.
- Xác nhận vị trí: Cảm biến quang học phát hiện sản phẩm đã vào đúng vị trí trung tâm của bàn xoay và phát tín hiệu về tủ điện.
- Xử lý tín hiệu: Hệ thống điều khiển (PLC) xác định hướng vận chuyển mới theo chương trình đã lập trình sẵn.
- Thực hiện chuyển hướng: Cơ cấu xoay kích hoạt mô-tơ, quay bàn xoay đến góc độ yêu cầu (ví dụ: xoay góc 90°).
- Chuyển tiếp sản phẩm: Dàn con lăn trên bàn xoay tiếp tục quay, đẩy hàng hóa sang tuyến băng tải tiếp theo một cách mượt mà.
- Trở về vị trí ban đầu: Bàn xoay tự động quay về vị trí gốc hoặc chuyển sang một hướng mới cho chu kỳ tiếp theo tùy thuộc vào logic của dây chuyền.
- Các phương thức chuyển hướng phổ biến:
- Xoay 90°: Đổi hướng vuông góc trái hoặc phải.
- Xoay 180°: Đảo chiều hoàn toàn luồng hàng (quay đầu).
- Chuyển hướng đa chiều: Kết nối giao lộ giữa nhiều tuyến băng tải phức tạp.
- Phân loại hàng hóa (Sorting): Tách sản phẩm từ một tuyến chính ra nhiều nhánh phụ dựa trên mã vạch hoặc kích thước.
Thông số kỹ thuật tham khảo
- Góc xoay (Góc cua): 90°, 180° (hoặc thiết kế theo yêu cầu mặt bằng)
- Cơ cấu xoay mâm: Bàn xoay ổ bi mâm chịu lực kết hợp chốt định vị chính xác, giúp bàn xoay dừng đúng vị trí kỹ thuật tuyệt đối (±1o).
- Vật liệu khung: Thép sơn tĩnh điện, Inox 304, hoặc nhôm định hình
- Chất liệu con lăn: Thép mạ kẽm, Inox, nhựa PVC, hoặc con lăn bọc cao su chống trượt
- Đường kính con lăn: Phổ biến từ Ø42, Ø48, Ø60, Ø76mm (thiết kế dạng con lăn côn/tapered rollers để đồng tốc)
- Chiều rộng băng tải:400mm, 500mm, 600mm, 800mm, 1000mm (hoặc tùy chỉnh theo kích thước kiện hàng)
- Hệ thống truyền động: Động cơ giảm tốc kết hợp xích/đai truyền hoặc dạng tự do (trọng lực)
- Hệ thống điều khiển: Lập trình PLC, Biến tần, Cảm biến quang, Nút dừng khẩn cấp
- Tải trọng hệ thống: Từ 50 kg đến trên 1500 kg (Tùy chọn)
- Chân đế: Chân thép điều chỉnh độ cao linh hoạt, tích hợp bánh xe chịu lực có khóa hãm
- Nguồn điện sử dụng:1 pha 220V hoặc 3 pha 380V (50-60Hz) đối với hệ thống chạy động cơ
Ưu nhược điểm của băng tải xoay
- Ưu điểm nổi bật:
- Chuyển hướng siêu nhanh: Thay đổi hướng đi của sản phẩm hoàn toàn tự động mà không cần nhân công can thiệp.
- Tiết kiệm diện tích: Giải quyết triệt để bài toán hạn chế không gian khi cần bố trí các tuyến băng tải vuông góc.
- Tự động hóa toàn diện: Dễ dàng kết nối trơn tru với hệ thống robot, cánh tay gắp sản phẩm, xe AGV/AMR.
- Vận chuyển ổn định: Đảm bảo kiện hàng, thùng carton hay pallet không bị xô lệch, móp méo trong suốt quá trình chuyển hướng.
- Nhược điểm cần lưu ý:
- Kết cấu cơ khí phức tạp: Đòi hỏi độ chính xác cao trong gia công cơ cấu mâm xoay và lắp đặt ổ bi.
- Chi phí đầu tư: Cao hơn so với các loại băng tải thẳng thông thường do cần tích hợp thêm động cơ xoay, cảm biến và hệ thống lập trình PLC.
- Bảo trì định kỳ: Cần kiểm tra thường xuyên các chi tiết truyền động, bạc đạn, cảm biến và căn chỉnh góc dừng định kỳ.
Ứng dụng thực tế
- Nhà máy sản xuất: Chuyển sản phẩm giữa các công đoạn gia công, lắp ráp, kiểm tra chất lượng.
- Kho hàng & Logistics: Phân loại kiện hàng (Sorting), chuyển hướng thùng carton sang các cửa xuất hàng khác nhau.
- Dây chuyền đóng gói: Kết nối liền mạch với máy dán thùng, máy đóng đai, máy quấn màng pallet.
- Ngành thực phẩm, đồ uống & điện tử: Các phiên bản sử dụng vật liệu Inox chống gỉ đáp ứng tiêu chuẩn phòng sạch và an toàn vệ sinh.
Các loại băng tải con lăn xoay phổ biến
Tùy theo tải trọng, góc chuyển hướng, phương thức vận hành và mức độ tự động hóa, băng tải con lăn xoay có thể được chia thành các loại phổ biến sau:
1. Băng tải con lăn xoay 90 độ
Đây là loại được sử dụng phổ biến để chuyển hàng hóa từ một tuyến băng tải sang tuyến khác theo góc vuông 90°.
Đặc điểm:
- Có thể sử dụng cơ cấu bàn xoay hoặc cụm băng tải xoay.
- Phù hợp với thùng carton, khay hàng và pallet.
- Dễ kết nối với các tuyến băng tải đặt vuông góc.
- Có thể tích hợp cảm biến và PLC để tự động xác định vị trí, thực hiện xoay và tiếp tục vận chuyển.
Ứng dụng: dây chuyền đóng gói, kho hàng, phân loại sản phẩm và hệ thống vận chuyển pallet.
2. Băng tải con lăn xoay 180 độ
Loại này có khả năng đảo ngược hướng vận chuyển của hàng hóa. Thay vì đưa hàng sang một tuyến vuông góc, hệ thống xoay hàng hoặc cụm băng tải 180° để đưa sản phẩm quay trở lại theo hướng ngược lại.
Ứng dụng:
- Dây chuyền sản xuất có yêu cầu quay đầu sản phẩm.
- Khu vực kiểm tra và xử lý lại hàng.
- Các dây chuyền có mặt bằng hạn chế cần bố trí đường vận chuyển dạng vòng.
3. Bàn xoay con lăn
Bàn xoay con lăn là dạng thiết bị trong đó cụm con lăn được bố trí trên một bàn xoay. Khi hàng hóa đi vào vị trí trung tâm, bàn xoay sẽ quay đến góc định trước rồi kết nối với tuyến băng tải tiếp theo.
Cấu tạo thường gồm:
- Khung bàn xoay
- Con lăn vận chuyển.
- Motor giảm tốc.
- Cơ cấu truyền động.
- Mâm/vòng bi xoay.
- Cảm biến vị trí.
- Bộ điều khiển.
Ứng dụng: Loại này đặc biệt phù hợp để chuyển hướng pallet hoặc hàng hóa có kích thước lớn.
4. Băng tải con lăn xoay pallet
Đây là loại được thiết kế chuyên dụng cho pallet có tải trọng lớn. So với băng tải con lăn thông thường, hệ thống cần được tính toán kỹ hơn về:
- Tải trọng pallet.
- Kích thước pallet.
- Khoảng cách con lăn.
- Độ cứng khung.
- Công suất động cơ.
- Mô-men xoắn của cơ cấu xoay.
- Khả năng chịu tải của mâm xoay và vòng bi.
Hướng dẫn vận hành và bảo trì định kỳ
- Vận hành an toàn:
- Kiểm tra kỹ toàn bộ hệ thống nguồn điện, cảm biến trước khi khởi động.
- Tuyệt đối không vận hành vượt quá tải trọng định mức cho phép của thiết bị.
- Đảm bảo hàng hóa nằm gọn trong khổ giới hạn của con lăn.
- Sử dụng nút dừng khẩn cấp ngay lập tức khi phát hiện sự cố bất thường.
- Bảo trì định kỳ:
- Kiểm tra độ mòn và độ rơ của ổ bi mâm xoay, xích/dây truyền động.
- Vệ sinh sạch sẽ bề mặt con lăn và mắt cảm biến quang học.
- Kiểm tra tình trạng hoạt động của motor, hộp giảm tốc và bổ sung dầu mỡ bôi trơn theo định kỳ.
- Siết chặt lại hệ thống bu-lông liên kết khung bệ sau thời gian dài hoạt động.
Những lỗi thường gặp và hướng xử lý nhanh
Để thuận tiện cho việc kiểm tra và khắc phục sự cố, các lỗi thường được phân chia theo 3 nhóm chính:
- Nhóm Cơ khí:
- Hiện tượng: Bàn xoay bị kẹt, con lăn không quay hoặc motor phát ra tiếng ồn lớn.
- Hướng xử lý: Kiểm tra bạc đạn, dây xích truyền động, loại bỏ vật cản kẹt ở khe hở mâm xoay và tra dầu mỡ.
- Nhóm Điện:
- Hiện tượng: Động cơ không chạy, hệ thống không nhận nguồn điện.
- Hướng xử lý: Kiểm tra cầu chì,aptomat, rơ-le nhiệt, nguồn cấp điện áp và các giắc cắm tín hiệu motor.
- Nhóm Điều khiển:
- Hện tượng: Bàn xoay dừng sai vị trí, cảm biến không nhận sản phẩm hoặc PLC báo lỗi chu trình.
- Hướng xử lý: Vệ sinh mắt cảm biến quang, cân chỉnh lại cữ hành trình/cảm biến vị trí góc xoay trên PLC.
Liên hệ thiết kế và chế tạo băng tải con lăn xoay uy tín theo yêu cầu
Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp chuyển hướng hàng hóa tự động, tối ưu diện tích và nâng cao năng suất, Intech Group là đối tác tin cậy hàng đầu. Chúng tôi cung cấp giải pháp trọn gói từ khâu khảo sát thực tế, thiết kế bản vẽ kỹ thuật 3D, gia công cơ khí chính xác, tích hợp hệ thống điện thông minh đến lắp đặt và vận hành bàn giao tại nhà máy.
Hãy liên hệ ngay với Intech Group hôm nay để nhận tư vấn kỹ thuật miễn phí và báo giá chi tiết, Hotline: 0986 448 456
