Hướng dẫn tính toán lựa chọn, bảo trì động cơ băng tải con lăn

Băng tải con lăn nổi lên như một giải pháp tối ưu hàng đầu nhờ cấu trúc cơ khí bền bỉ, khả năng chịu tải vượt trội và tính linh hoạt cao. Đây là hệ thống sử dụng một chuỗi các con lăn hình trụ được xếp song song và liên kết chặt chẽ với nhau trên khung sườn cố định để nâng đỡ và dịch chuyển các loại hàng hóa có bề mặt đáy phẳng, cứng như thùng carton, thùng nhựa, pallet hay phôi gỗ.

Tuy nhiên, nếu toàn bộ khung sườn và dàn con lăn được ví như "hệ khung xương" vững chắc, thì động cơ băng tải con lăn chính là "trái tim" của toàn bộ hệ thống này.

Để tối ưu hóa một hệ thống băng tải con lăn, việc hiểu rõ bản chất và tầm quan trọng của hệ thống động cơ truyền động là bước đi đầu tiên và cốt lõi nhất.

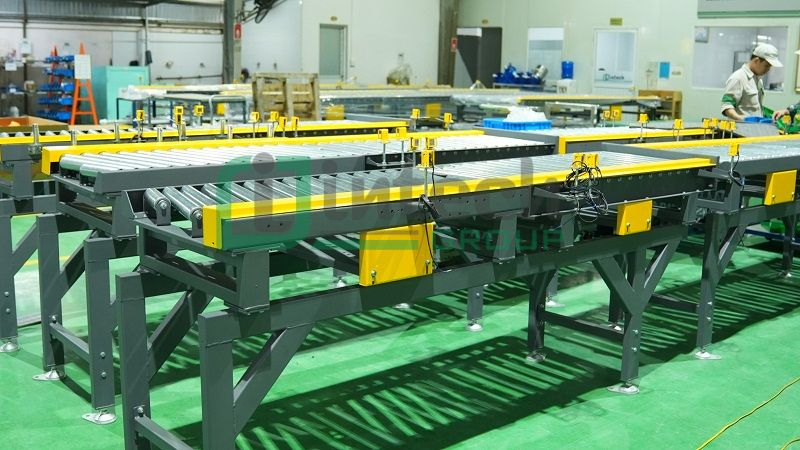

Khái niệm về động cơ băng tải con lăn



Động cơ băng tải con lăn (tiếng Anh: Roller Conveyor Motor) là thiết bị động lực chính của hệ thống, có chức năng chuyển hóa điện năng thành cơ năng dưới dạng chuyển động quay (mô-men xoắn).

Nguồn cơ năng này thông qua các cơ cấu truyền động (như hộp giảm tốc, xích, đai) hoặc tác động trực tiếp để làm quay các con lăn. Khi các con lăn quay, lực ma sát giữa bề mặt con lăn và mặt đáy của vật thể sẽ tạo ra lực đẩy, giúp dịch chuyển hàng hóa (thùng carton, pallet, khay chứa, kiện hàng...) đi theo lộ trình định sẵn dọc theo khung băng tải.

Khác với các loại mô tơ thông thường, động cơ dùng cho băng tải con lăn thường là động cơ giảm tốc. Sự kết hợp giữa mô tơ điện và hộp số giảm tốc giúp giảm tốc độ quay tối đa của mô tơ, đồng thời tăng mạnh lực kéo (mô-men xoắn) nhằm đảm bảo băng tải có thể tải được những khối lượng hàng hóa lớn một cách mượt mà.




Vai trò quyết định của động cơ trong hệ thống

Nếu coi khung cơ khí và các con lăn là cơ thể, thì động cơ chính là nguồn sống quyết định toàn bộ hành vi vận hành của hệ thống. Vai trò của nó được thể hiện qua 4 khía cạnh trọng yếu sau:

- Cung cấp lực kéo tối ưu cho mọi cấp độ tải trọng

Mỗi loại hàng hóa có một khối lượng riêng, từ những hộp thuốc nhẹ vài trăm gram cho đến những pallet sắt nặng hàng tấn. Động cơ là nguồn sinh lực duy nhất giúp thắng được lực ma sát và lực quán tính ban đầu khi khởi động. Một động cơ có mô-men xoắn phù hợp sẽ giúp hệ thống vận hành êm ái, không bị nghẹn, giật hay cháy mô tơ khi hàng hóa chất đầy trên băng tải.

- Kiểm soát và điều phối tốc độ dòng chảy hàng hóa

Trong các dây chuyền sản xuất hiện đại, tốc độ là yếu tố cần được kiểm soát nghiêm ngặt để đồng bộ giữa các công đoạn (ví dụ: công đoạn đóng gói phải khớp tốc độ với công đoạn dán nhãn). Động cơ – khi kết hợp với bộ biến tần (VFD) – cho phép người điều khiển dễ dàng tăng tốc, giảm tốc hoặc đảo chiều quay của con lăn, giúp dòng hàng chuyển động nhịp nhàng, chính xác theo ý muốn.

- Đảm bảo tính liên tục và độ bền bỉ của dây chuyền

Hệ thống sản xuất công nghiệp thường vận hành liên tục 2-3 ca mỗi ngày. Động cơ băng tải con lăn chất lượng cao được thiết kế để chịu được tần suất làm việc khắc nghiệt, tản nhiệt tốt và có độ bền cơ học cao. Việc động cơ hoạt động bền bỉ giúp doanh nghiệp giảm thiểu tối đa tình trạng "Line-down" (dừng dây chuyền do sự cố) – một trong những nguyên nhân gây tổn thất chi phí lớn nhất trong sản xuất.

- Nâng cao hệ số an toàn và khả năng tự động hóa

Các dòng động cơ băng tải hiện đại (đặc biệt là con lăn điện thông minh - MDR) tích hợp sẵn các chế độ ngắt tự động, khóa phanh từ tính khi dừng hoặc kết hợp với cảm biến để nhận diện hàng hóa. Khi có sự cố ùn tắc hàng (jam), động cơ có thể tự động dừng lại để bảo vệ hàng hóa không bị đè bẹp và bảo vệ chính nó khỏi hiện tượng quá dòng, cháy nổ.


Cấu tạo và nguyên lý hoạt động của động cơ băng tải con lăn

Để một hệ thống băng tải con lăn có thể vận hành, hệ thống động cơ không hoạt động đơn độc mà là một tổ hợp cơ - điện khép kín.

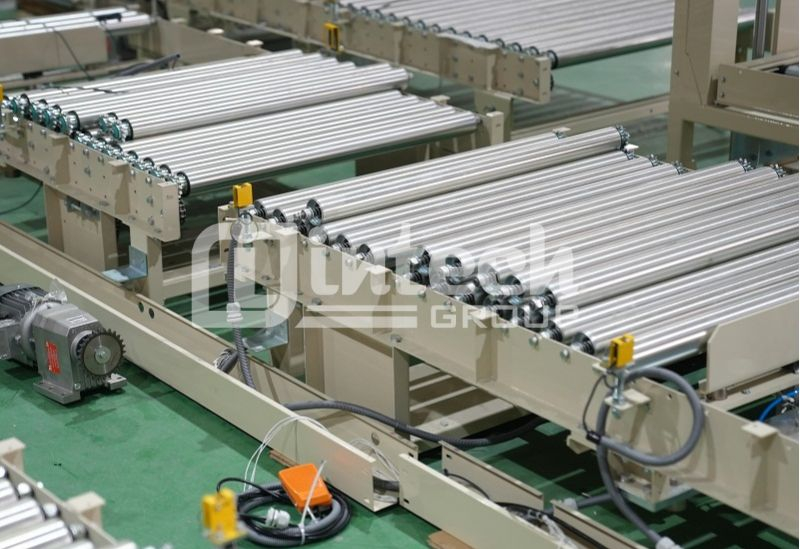

1. Cấu tạo chi tiết của cụm truyền động động cơ

Thông thường, một cụm truyền động động cơ hoàn chỉnh cho băng tải con lăn sẽ bao gồm 4 thành phần cốt lõi sau:

- Động cơ điện (Motor):

Là nguồn cấp động lực chính cho toàn bộ hệ thống.

• Trong công nghiệp, loại phổ biến nhất là động cơ không đồng bộ 3 pha (AC) do có độ bền cao, mô-men xoắn mở máy lớn và hoạt động ổn định.
• Đối với các hệ thống băng tải con lăn thông minh (MDR), người ta sử dụng động cơ một chiều không chổi quét (BLDC) tích hợp sẵn bên trong lòng con lăn nhờ kích thước nhỏ gọn và khả năng điều khiển vị trí xuất sắc.

- Hộp giảm tốc (Gearbox):

Mô tơ điện thông thường có tốc độ quay rất cao (khoảng 1450 vòng/phút - 2900 vòng/phút), tốc độ này quá nhanh và lực kéo lại quá yếu để chạy băng tải.

• Hộp giảm tốc có nhiệm vụ hạ tốc độ vòng quay xuống mức phù hợp (thường từ $20 - 150 text{ vòng/phút}$) và tăng mô-men xoắn (lực kéo) lên gấp nhiều lần.
• Hộp số thường dùng là loại trục thẳng (Helical) hoặc trục vuông góc để tiết kiệm không gian lắp đặt bên hông băng tải.

- Cơ cấu truyền động trung gian:

Là bộ phận dẫn động lực từ cốt đầu ra của hộp số đến các con lăn. Tùy thuộc vào thiết kế, cơ cấu này có thể là:

• Truyền động nhông xích: Dùng cho tải nặng (pallet, thùng hàng lớn). Xích sẽ kết nối trục động cơ với con lăn chủ động, và nối tiếp giữa các con lăn với nhau.
• Truyền động đai: Sử dụng dây đai chữ V, đai tròn (O-ring) hoặc đai răng cho tải nhẹ đến trung bình, vận hành êm ái, giảm tiếng ồn.
• Truyền động trực tiếp: Trục đầu ra của hộp số nối trực tiếp vào trục con lăn thông qua khớp nối.

- Bộ điều khiển và bảo vệ:

• Biến tần (VFD): Dùng để thay đổi tần số dòng điện, từ đó điều chỉnh tốc độ chạy của băng tải mượt mà, tránh hiện tượng giật lắc khi khởi động (khởi động mềm).
• Cảm biến (Sensor): Nhận diện hàng hóa để ra lệnh cho động cơ chạy hoặc dừng (nhằm tiết kiệm điện năng).



2. Nguyên lý hoạt động của hệ thống

Nguyên lý vận hành của động cơ băng tải con lăn dựa trên quá trình chuyển hóa năng lượng liên tục và truyền động cơ khí tuần hoàn. Quy trình diễn ra như sau:

1. Cấp nguồn và sinh lực: Khi dòng điện được cấp vào động cơ (hoặc thông qua biến tần), từ trường dòng điện làm cho rotor (loại quay) bên trong mô tơ quay với tốc độ cao.
2. Giảm tốc và tăng mô-men: Trục rotor truyền chuyển động quay này vào các tầng bánh răng bên trong hộp giảm tốc. Qua hệ thống bánh răng ăn khớp, tốc độ quay giảm xuống theo tỷ số truyền $i$ cố định, đồng thời sản sinh ra một lực vặn (mô-men xoắn) cực lớn ở trục ra.
3. Truyền động sang con lăn chủ động: Trục ra của hộp số quay sẽ kéo theo nhông xích (hoặc dây đai) chuyển động. Cơ cấu này truyền lực trực tiếp lên trục của con lăn chủ động (Drive Roller), khiến con lăn này quay tròn.
4. Truyền động đồng bộ sang dàn con lăn: Thông qua các sợi xích ngắn hoặc vòng đai O-ring liên kết nối tiếp giữa trục con lăn này với trục con lăn kế cận, lực quay từ con lăn chủ động sẽ được chia đều sang toàn bộ các con lăn bị động (Idler Rollers) trong cùng một cụm. Lúc này, cả dàn con lăn sẽ quay đồng tốc và cùng một hướng.
5. Dịch chuyển hàng hóa: Khi hàng hóa được đặt lên bề mặt băng tải, lực ma sát giữa mặt đáy phẳng của hàng hóa và bề mặt các con lăn đang quay sẽ tạo ra một lực đẩy tuyến tính. Lực này thắng được lực ma sát nghỉ và lực quán tính, đẩy hàng hóa tịnh tiến về phía trước dọc theo chiều dài băng tải.



Phân loại động cơ đăng tải con lăn phổ biến

Để xây dựng hoặc lựa chọn một hệ thống băng tải tối ưu, việc phân loại động cơ là bước cực kỳ quan trọng. Tùy thuộc vào ứng dụng thực tế, không gian nhà xưởng, tải trọng và mức độ tự động hóa, động cơ băng tải con lăn được chia thành các nhóm phổ biến sau:


1. Phân loại theo cấu trúc thiết kế và lắp đặt

Đây là cách phân loại cơ bản nhất, quyết định hình dáng hình học và không gian chiếm dụng của hệ thống băng tải.


- Động cơ giảm tốc đặt ngoài:



• Đặc điểm: Đây là dòng động cơ truyền thống. Mô tơ điện và hộp số giảm tốc được thiết kế thành một khối tách biệt, lắp đặt bên sườn hoặc phía dưới khung băng tải. Lực quay được truyền vào trục con lăn thông qua hệ thống nhông xích hoặc khớp nối.
• Ưu điểm: Công suất lớn (có thể lên tới hàng chục kW), lực kéo cực mạnh, độ bền cao. Dễ dàng bảo trì, sửa chữa, thay thế linh kiện hoặc châm dầu bôi trơn vì động cơ nằm hoàn toàn bên ngoài.
• Nhược điểm: Chiếm không gian lắp đặt, hệ thống nhông xích hở có thể gây nguy hiểm nếu không có ốp bảo vệ và dễ bám bụi bẩn.
• Ứng dụng: Thích hợp cho băng tải con lăn tải nặng như vận chuyển Pallet, cuộn thép, thùng hàng khối lượng lớn trong nhà máy xi măng, kho bãi nặng.



- Con lăn điện / Con lăn chủ động (Drum Motor / Motorized Driven Roller - MDR)



• Đặc điểm: Một bước tiến vượt bậc của công nghệ tự động hóa. Toàn bộ động cơ điện, hộp số giảm tốc và vòng bi được thu nhỏ và tích hợp hoàn toàn bên trong lòng ống con lăn. Con lăn này vừa đóng vai trò là giá đỡ, vừa là nguồn phát lực quay.
• Ưu điểm: Thiết kế siêu gọn gàng, tăng tính thẩm mỹ và tiết kiệm 100% không gian bên hông băng tải. Độ an toàn tuyệt đối (không có nhông xích hở), vận hành êm ái, không tiếng ồn. Khả năng điều khiển thông minh, bật/tắt độc lập từng vùng (ZPA - Zero Pressure Accumulation) giúp tiết kiệm điện.
• Nhược điểm: Giá thành cao hơn động cơ truyền thống. Khi xảy ra sự cố phần cứng bên trong, việc sửa chữa phức tạp hơn (thường phải thay nguyên cụm).
• Ứng dụng: Phổ biến trong các kho thương mại điện tử, logistics, phân loại bưu kiện (Sortation), ngành dược phẩm, thực phẩm đòi hỏi tiêu chuẩn vệ sinh và độ ồn thấp.



2. Phân loại theo nguồn điện sử dụng



-  Động cơ xoay chiều 3 pha (AC 380V)



• Đặc điểm: Dòng điện công nghiệp phổ biến.
• Ưu điểm: Hiệu suất hoạt động cao, mô-men xoắn khởi động lớn, chạy liên tục 24/7 cực kỳ bền bỉ. Dễ dàng kết hợp với biến tần (VFD) để điều khiển tốc độ linh hoạt.
• Ứng dụng: Hầu hết các băng tải con lăn từ tải trung bình đến tải nặng trong công nghiệp sản xuất.



- Động cơ xoay chiều 1 pha (AC 220V)



• Đặc điểm: Dùng dòng điện dân dụng phổ thông.
• Ưu điểm: Tiện lợi, không cần hạ tầng điện 3 pha phức tạp.
• Nhược điểm: Công suất giới hạn (thường dưới 2.2kW), mô-men xoắn yếu hơn, dễ bị nóng nếu chạy quá tải liên tục.
• Ứng dụng: Các băng tải con lăn ngắn, tải nhẹ trong siêu thị, xưởng may mặc nhỏ, hoặc các cơ sở đóng gói nông sản quy mô gia đình.



- Động cơ một chiều không chổi quét (BLDC 24V / 48V)



• Đặc điểm: Thường đi liền với dòng con lăn điện thông minh (MDR). sử dụng nguồn điện áp thấp an toàn.
• Ưu điểm: Kiểm soát tốc độ và vị trí cực kỳ chính xác (sai số rất nhỏ), mô-men xoắn giữ tốt ở tốc độ thấp, tiết kiệm điện năng tới 30-40% so với động cơ AC và tuyệt đối an toàn cho kỹ thuật viên khi bảo trì.
• Ứng dụng: Hệ thống băng tải thông minh, các cánh tay robot cấp hàng, kho lưu trữ tự động (AS/RS).



3. Phân loại theo kiểu trục của hộp số giảm tốc

Kiểu trục quyết định hướng lắp đặt của động cơ so với hướng chuyển động của băng tải.


Loại hộp số	Đặc điểm cấu trúc	Ưu & Nhược điểm	Ứng dụng phù hợp
Trục thẳng	Trục ra của hộp số nằm trên cùng một đường thẳng (hoặc song song) với trục của mô tơ.	Ưu: Hiệu suất truyền động rất cao (95-98%), giá thành rẻ. Nhược: Chiều dài động cơ bị kéo dài, thò ra ngoài sườn băng tải gây vướng không gian.	Băng tải có không gian hông rộng rãi, tải trọng lớn.
Trục vuông góc	Trục ra của hộp số vuông góc 90 độ so với trục mô tơ (sử dụng bánh răng côn hoặc trục vít bánh vít).	Ưu: Cực kỳ gọn gàng, mô tơ nằm áp sát vào thành khung băng tải. Nhược: Hộp số trục vít có hiệu suất thấp hơn và dễ sinh nhiệt hơn bánh răng côn.	Băng tải lắp đặt trong không gian hẹp, các lối đi nhỏ trong nhà xưởng.

* Lưu ý:

• Tải nặng + Hoạt động thô ráp + Ngân sách vừa phải → Chọn Động cơ giảm tốc đặt ngoài (3 pha, trục thẳng/vuông góc).
• Tải nhẹ/trung bình + Yêu cầu thông minh, phân loại hàng + Không gian hẹp → Chọn Con lăn điện (MDR 24V/48V BLDC).



Các thông số kỹ thuật cốt lõi cần lưu ý

Khi tính toán thiết kế, mua mới hoặc thay thế động cơ cho băng tải con lăn, việc đọc hiểu và lựa chọn đúng các thông số kỹ thuật là yếu tố cốt lõi. Chọn sai thông số có thể dẫn đến hai hệ lụy: hoặc động cơ bị quá tải gây cháy nổ, hoặc lãng phí chi phí do dư thừa công suất không cần thiết.

Dưới đây là 5 thông số kỹ thuật quan trọng nhất xuất hiện trên nhãn (nameplate) của động cơ mà bạn bắt buộc phải lưu ý:


1. Công suất động cơ (P)

Công suất đại diện cho sức mạnh tổng thể của mô tơ, quyết định khả năng kéo khối lượng hàng hóa của băng tải.

• Đơn vị đo: Kilowatt (kW) hoặc Mã lực (HP - Horsepower). Quy đổi: 1 kW≈1.34 HP hoặc 1 HP≈0.75 kW.
• Lưu ý khi chọn: Công suất cần chọn phải lớn hơn công suất tính toán thực tế từ 20% đến 30% (hệ số dự phòng an toàn K=1.2−1.3). Điều này giúp động cơ không bị quá tải khi dòng hàng hóa trên băng tải bị ùn ứ hoặc khi khởi động đột ngột lúc băng tải đang chứa đầy hàng (tải tĩnh lớn).



2. Tốc độ vòng quay đầu ra (n) và Tỷ số truyền (i)

Hai thông số này quan hệ mật thiết với nhau thông qua hộp số giảm tốc và quyết định trực tiếp đến tốc độ di chuyển của hàng hóa (m/phút).

• Tốc độ motor (n_m): Tốc độ của cốt mô tơ khi chưa qua hộp số (thường cố định ở các mức 1450 voˋng/phuˊt hoặc 2900 voˋng/phuˊt đối với lưới điện 50Hz tại Việt Nam).
• Tỷ số truyền (i): Là hệ số giảm tốc của hộp số. Ví dụ i=1:20 (hoặc i=20) nghĩa là tốc độ motor sẽ bị giảm đi 20 lần.
• Tốc độ đầu ra (n_out): Tốc độ tại trục ra của hộp số (trục nối với con lăn).

Công thức: n_out = n_m / i

* Lưu ý: Bạn cần tính toán từ tốc độ tuyến tính yêu cầu của băng tải (ví dụ: 15 m/phuˊt) kết hợp với đường kính con lăn để suy ra tốc độ đầu ra nout chính xác của hộp số.


3. Mô-men xoắn đầu ra (Torque - M hoặc T)

Nếu công suất là khả năng duy trì làm việc, thì mô-men xoắn chính là lực vặn thực tế để làm quay con lăn. Đối với băng tải con lăn, mô-men xoắn khởi động quan trọng hơn công suất.

• Đơn vị đo: Newton mét (Nm).
• Lưu ý khi chọn: Lực mô-men xoắn đầu ra của cụm động cơ giảm tốc phải lớn hơn tổng lực ma sát của dàn con lăn và trọng lượng của toàn bộ kiện hàng đặt trên đó. Nếu mô-men xoắn quá nhỏ, khi cấp điện mô tơ sẽ bị hiện tượng "gầm" (kẹt cứng không quay được) và sinh nhiệt gây cháy cuộn dây dẫn.



4. Điện áp và Tần số

Thông số này quyết định nguồn điện cấp vào để động cơ có thể hoạt động ổn định.

- Điện áp:

• 3 Pha 380V/415V AC: Dành cho các nhà xưởng công nghiệp quy mô trung bình và lớn.
• 1 Pha 220V AC: Dành cho xưởng nhỏ, kho dân dụng.
• 24V / 48V DC: Dành riêng cho dòng con lăn điện thông minh (MDR).

- Tần số: Tại Việt Nam, tiêu chuẩn lưới điện là 50Hz. Nếu bạn mua các dòng động cơ nhập khẩu cũ từ Nhật Bản hoặc Mỹ sử dụng lưới điện 60Hz, động cơ khi chạy ở nguồn 50Hz sẽ bị giảm tốc độ và nhanh nóng hơn bình thường.


5. Tiêu chuẩn bảo vệ vỏ động cơ (Cấp IP)

Băng tải con lăn thường làm việc trong môi trường công nghiệp có nhiều bụi bẩn (xưởng gỗ, nhà máy xi măng) hoặc ẩm ướt, hóa chất (chế biến thực phẩm, thủy sản). Do đó, cấp bảo vệ IP của động cơ là cực kỳ quan trọng để bảo vệ các linh kiện cơ điện bên trong.

• IP55 (Tiêu chuẩn phổ biến nhất): Chống lại lượng bụi bẩn nhất định xâm nhập và chống được nước phun từ vòi theo mọi hướng. Phù hợp cho hầu hết các nhà xưởng cơ khí, kho vận thông thường.
• IP65 / IP67: Chống bụi hoàn toàn và chống được nước áp lực cao hoặc ngâm nước tạm thời. Bắt buộc phải chọn cấp này nếu băng tải lắp đặt ở ngoài trời hoặc trong các nhà máy chế biến thực phẩm phải xịt rửa áp lực cao để vệ sinh mỗi ngày.



Bảng tóm tắt nhanh cách đọc mác động cơ:



Ký hiệu trên nhãn	Ý nghĩa	Mục đích kiểm tra
kW / HP	Công suất	Xem có đủ khỏe để kéo tải không.
RPM (r/min)	Tốc độ vòng/phút	Xem băng tải sẽ chạy nhanh hay chậm.
V (Volt) / Hz	Điện áp / Tần số	Xem có cắm vừa nguồn điện tại xưởng không.
N.m	Mô-men xoắn	Xem lực kéo ban đầu có bị đuối không.
IP XX	Cấp bảo vệ	Xem có bền trong môi trường bụi/nước không.



Hướng dẫn tính toán và lựa chọn Động cơ phù hợp

Để chọn được một động cơ băng tải con lăn vừa vặn – không quá yếu dẫn đến cháy mô tơ, cũng không quá lớn gây lãng phí chi phí đầu tư và điện năng – kỹ sư thiết kế cần thực hiện quy trình tính toán và lựa chọn theo các bước chuẩn kỹ thuật dưới đây.


1. Các bước thu thập dữ liệu đầu vào (Bài toán thực tế)

Trước khi đặt bút tính toán, bạn cần làm rõ các thông số về mặt cơ khí và công nghệ của hệ thống:

• Tổng khối lượng hàng tải (m): Khối lượng của khối hàng lớn nhất đặt trên băng tải (đơn vị: kg). Nếu có nhiều kiện hàng cùng nằm trên băng tải một lúc, m sẽ là tổng khối lượng của tất cả các kiện hàng đó.
• Tốc độ tuyến tính yêu cầu (v): Tốc độ dịch chuyển của hàng hóa (đơn vị: m/s hoặc m/phuˊt).
• Đường kính con lăn (D): Đường kính ngoài của con lăn chủ động (đơn vị: m).
• Hệ số ma sát (μ): Hệ số ma sát lăn giữa bề mặt con lăn và mặt đáy của hàng hóa (thường dao động từ 0.05−0.1 tùy thuộc vào vật liệu là thép-thép, thép-nhựa, hay thép-gỗ).



2. Công thức tính toán chi tiết

Quy trình tính toán công suất động cơ cho băng tải con lăn nằm ngang được tối giản hóa qua 3 bước cốt lõi sau:

Bước 1: Tính lực kéo cần thiết (F)

Lực kéo cần thiết để thắng được lực ma sát và dịch chuyển dòng hàng được tính bằng công thức:

F = m x g x μ

Trong đó:

• F: Lực kéo chuyển động (N - Newton).
• m: Tổng khối lượng hàng hóa trên băng tải (kg).
• g: Gia tốc trọng trường (thường lấy g=9.81 m/s²).
• μ: Hệ số ma sát tổng thể (bao gồm ma sát lăn và ma sát của vòng bi con lăn).

Bước 2: Tính công suất lý thuyết (P_lt)

Công suất cần thiết tại trục của con lăn chủ động để duy trì vận tốc v:

P_lt = (F x v) / 1000

Trong đó:

• P_lt: Công suất lý thuyết (kW).
• v: Tốc độ tuyến tính của băng tải (m/s).

Bước 3: Tính công suất động cơ thực tế (P_tt) và chọn hệ số an toàn

Trong thực tế, lực truyền từ động cơ qua hộp giảm tốc và hệ thống nhông xích sẽ bị hao hụt một phần năng lượng do hiệu suất truyền động (η). Đồng thời, ta cần nhân thêm hệ số dư tải (K) để đảm bảo động cơ khởi động tốt khi băng tải đang chứa đầy hàng.

P_tt = (P_lt / η) x K

Trong đó:

• η: Hiệu suất truyền động tổng (Hộp số bánh răng thường đạt 0.85−0.95, truyền động xích đạt 0.9−0.95).
• K: Hệ số an toàn (thường chọn K=1.2−1.5 đối với băng tải).



3. Xác định Tỷ số truyền (i) của hộp giảm tốc

Sau khi có công suất, bạn cần xác định tốc độ đầu ra của hộp số để đạt được vận tốc v mong muốn.

- Tính tốc độ vòng quay yêu cầu tại trục con lăn (n_out):

n_out = (v x 60) / π x D (vòng/phút)

(Lưu ý ở công thức này, vận tốc v tính bằng m/s và đường kính D tính bằng m).

- Tính tỷ số truyền (i): Biết tốc độ định mức của mô tơ điện tiêu chuẩn (nm) thường là 1450 vòng/phút (động cơ 4 cực - 4P):

i = n_m / n_out


4. Lựa chọn thương hiệu và quy chuẩn thực tế

Khi đã có các thông số tính toán (P_tt và i), bạn tiến hành tra cứu catalog của các hãng sản xuất để chọn model động cơ giảm tốc thương mại phù hợp nhất.

• Quy chuẩn làm tròn lên: Nếu tính ra Ptt=0.55 kW, bạn nên chọn động cơ tiêu chuẩn dòng 0.75 kW (1 HP) thay vì cố chọn dòng 0.4 kW.
• Lựa chọn phân khúc thương hiệu:
  • Phân khúc cao cấp (Chất lượng tuyệt đối, chạy 24/7 trong các nhà máy lớn): SEW-Eurodrive (Đức), Siemens (Đức), Sumitomo (Nhật Bản), Nord (Đức).
  • Phân khúc tầm trung (Phổ biến, hiệu quả kinh tế cao): Teco (Đài Loan), Toshiba (Nhật Bản), Rossi (Ý).
  • Phân khúc con lăn điện thông minh (MDR - Cho kho thông minh): Itoh Denki (Nhật Bản), Interroll (Đức).



5. Ví dụ minh họa nhanh

Bài toán: Thiết kế băng tải con lăn dài 6m vận chuyển các thùng hàng nặng. Tổng khối lượng hàng tối đa trên băng cùng lúc là m=500 kg. Tốc độ yêu cầu v=0.3 m/s. Đường kính con lăn D=0.06 m. Chọn hệ số ma sát μ=0.07, hiệu suất hệ thống η=0.85, hệ số an toàn K=1.3.

Lời giải:

1.    Lực kéo: F=500⋅9.81⋅0.07=343.35 N.
2.    Công suất lý thuyết: P_lt=(343.35⋅0.3)/1000=0.103 kW.
3.    Công suất thực tế: P_tt=(0.103/0.85)⋅1.3≈0.158 kW.
4.    Tốc độ vòng quay con lăn: n_out=(0.3⋅60)/(3.14⋅0.06)≈95.5 vòng/phút
5.    Tỷ số truyền (với mô tơ 1450 RPM): i=1450/95.5≈15.18.

→ Kết luận: Tra catalog, bạn nên chọn mua một bộ Động cơ giảm tốc công suất 0.2kW (hoặc 1/4 HP) với tỷ số truyền gần nhất là i=15.


Các lỗi thường gặp của động cơ băng tải con lăn và cách xử lý hiệu quả

Trong quá trình vận hành liên tục tại các nhà máy và kho bãi, cụm truyền động của băng tải con lăn phải chịu áp lực cơ học rất lớn. Nếu không được kiểm tra và chăm sóc đúng cách, hệ thống sẽ nhanh chóng xuống cấp.

Dưới đây là tổng hợp các lỗi phổ biến nhất, nguyên nhân và quy trình bảo trì, bảo dưỡng định kỳ giúp kéo dài tuổi thọ cho "trái tim" của băng tải.


Hiện tượng lỗi	Nguyên nhân khả dĩ	Biện pháp khắc phục
Động cơ bị nóng quá mức (Sờ tay thấy bỏng, ngửi thấy mùi khét)	Chạy quá tải (hàng hóa quá nặng hoặc bị kẹt). Mất pha (đối với động cơ 3 pha). Cánh quạt tản nhiệt bị bám đầy bụi bẩn, dầu mỡ.	Kiểm tra lại khối lượng hàng hóa; kiểm tra dòng điện bằng ampe kìm. Kiểm tra lại tủ điện và nguồn cấp. Vệ sinh sạch sẽ vỏ và cánh quạt mô tơ.
Hệ thống phát ra tiếng ồn lớn, tiếng lạch cạch hoặc rung lắc	Hộp số bị cạn dầu bôi trơn hoặc vỡ bánh răng bên trong. Nhông xích bị trùng, mòn răng hoặc xích cọ xát vào khung. Vòng bi (bạc đạn) của con lăn chủ động bị rơ, vỡ.	Bổ sung hoặc thay dầu hộp số. Tăng lại độ căng của xích hoặc thay mới nếu đã giãn. Thay thế vòng bi bị hỏng.
Băng tải chạy bị giật, không đều hoặc không khởi động được	Biến tần (VFD) cài đặt sai thông số thời gian tăng tốc Lỗi kết nối dây tín hiệu điều khiển. Mô-men xoắn khởi động của động cơ quá yếu.	Điều chỉnh lại thời gian tăng tốc trên biến tần mượt mà hơn. Kiểm tra lại hệ thống đấu nối dây. Tính toán nâng cấp lên động cơ có mô-men lớn hơn.
Dầu bị rò rỉ ra ngoài vỏ hộp số	Phốt chặn dầu ở trục ra/trục vào của hộp số bị lão hóa, rách.	Tháo cụm giảm tốc và thay phốt chặn dầu mới.



Quy trình bảo trì, bảo dưỡng định kỳ động cơ băng tải con lăn

Để ngăn ngừa các sự cố đột xuất làm dừng toàn bộ dây chuyền sản xuất (Line-down), bạn cần thiết lập một lịch trình bảo dưỡng nghiêm ngặt:


- Bảo dưỡng Hằng Ngày (Trước và sau mỗi ca làm việc)



• Kiểm tra trực quan: Quan sát xem động cơ có bị chảy dầu, lỏng ốc định vị ở chân đế hay không.
• Nghe tiếng động: Khi khởi động, nghe xem có âm thanh lạ (tiếng rít, tiếng gõ kim loại) từ hộp số hay không.
• Kiểm tra nhiệt độ: Sau khoảng 1-2 giờ chạy, dùng súng đo nhiệt độ hồng ngoại kiểm tra vỏ mô tơ (nhiệt độ hoạt động an toàn thường dưới 80∘C).



- Bảo dưỡng Hằng Tuần / Hằng Tháng



• Vệ sinh thân máy: Dùng khí nén thổi sạch bụi bẩn bám trên các khe tản nhiệt của động cơ. Tuyệt đối không dùng vòi nước xịt trực tiếp vào mô tơ nếu động cơ chỉ đạt chuẩn IP55.
• Bảo trì hệ thống truyền động xích/đai:
  • Kiểm tra độ chùng của xích (độ võng lý tưởng khoảng 2-3% khoảng cách tâm trục).
  • Tra mỡ bôi trơn chuyên dụng lên xích và nhông đĩa.
• Kiểm tra độ đồng trục: Đảm bảo trục của hộp số và trục của con lăn chủ động thẳng hàng, không bị lệch tâm gây mòn cốt.



- Bảo dưỡng Định Kỳ Từ 3 - 6 Tháng (Hoặc sau mỗi 2500 giờ chạy)

• Thay dầu hộp giảm tốc:
  • Với động cơ mới, nên thay dầu lần đầu tiên sau khoảng 500 giờ làm việc đầu mòn (để xả hết mạt kim loại sinh ra lúc chạy rốt-đa).
  • Các lần tiếp theo, thay dầu định kỳ sau mỗi 2500 - 5000 giờ tùy thuộc vào loại dầu (dầu gốc khoáng hay dầu tổng hợp) và môi trường làm việc.
• Đo điện trở cách điện: Sử dụng đồng hồ Megomet để kiểm tra độ cách điện của cuộn dây động cơ, đảm bảo an toàn chống rò rỉ điện ra khung băng tải.
• Kiểm tra các tủ điện điều khiển: Siết lại các đầu cos dây điện tại Aptomat, Contactor và Biến tần vì độ rung của băng tải có thể làm lỏng các đầu dây này theo thời gian.

* Mẹo nhỏ từ chuyên gia Intech: Hãy luôn ghi nhật ký bảo trì cho từng cụm động cơ trên băng tải. Việc này giúp bạn dự đoán chính xác thời điểm linh kiện (phốt, vòng bi, xích) sắp hỏng để chủ động mua hàng thay thế trước, tránh việc phải dừng máy thụ động chờ đợi phụ tùng.


Tóm lại

Hệ thống động cơ không chỉ đơn thuần là bộ phận cấp lực, mà chính là "linh hồn" quyết định hiệu suất, độ bền và tính linh hoạt của toàn bộ hệ thống băng tải con lăn. Từ những dòng động cơ giảm tốc đặt ngoài truyền thống mạnh mẽ cho đến công nghệ con lăn điện thông minh (MDR) hiện đại, việc thấu hiểu cấu tạo, nguyên lý vận hành cũng như nắm vững các bước tính toán thông số kỹ thuật là chìa khóa vàng giúp doanh nghiệp tối ưu hóa chi phí đầu tư ban đầu.

Bên cạnh việc lựa chọn một giải pháp truyền động phù hợp với đặc thù hàng hóa và không gian nhà xưởng, quy trình vận hành khoa học kết hợp với lịch trình bảo trì, bảo dưỡng định kỳ nghiêm ngặt sẽ là yếu tố cốt lõi giúp "trái tim" của băng tải luôn hoạt động bền bỉ. Đầu tư đúng đắn vào hệ thống động cơ băng tải con lăn hôm nay chính là bước đi chiến lược giúp doanh nghiệp tự động hóa dây chuyền sản xuất, giảm thiểu tối đa rủi ro dừng máy và nâng cao năng lực cạnh tranh trên thị trường công nghiệp hiện đại.
