Cân băng tải là gì? Cấu tạo, Cách hoạt động, Phân loại và Ứng dụng

Cân băng tải là gì?

• Lưu lượng tức thời: Năng suất chạy qua băng tại một thời điểm cụ thể (tính bằng tấn/giờ hoặc kg/giờ).
• Tổng khối lượng: Lượng vật liệu tích lũy đã vận chuyển trong một ca, một ngày hoặc một khoảng thời gian nhất định.
• Năng suất thực tế: Hiệu suất hoạt động của toàn bộ dây chuyền.
• Đặc tính vận hành: Hoạt động hoàn toàn liên tục và tự động, không cần dừng băng tải để thực hiện phép cân.



Vai trò của cân băng tải trong sản xuất

• Kiểm soát năng suất và tiêu hao: Giúp nhà quản lý nắm bắt chính xác sản lượng đầu ra và lượng nguyên liệu đầu vào, giảm thiểu hao hụt.
• Tự động hóa định lượng: Đóng vai trò cốt lõi trong việc cấp liệu tự động theo tỷ lệ cài đặt sẵn (ví dụ: trộn phối liệu trong nhà máy xi măng, thức ăn chăn nuôi).
• Quản lý kho vận: Hỗ trợ đắc lực cho công tác thống kê tồn kho, giám sát quá trình xuất nhập hàng rời tại cảng biển hoặc kho bãi.

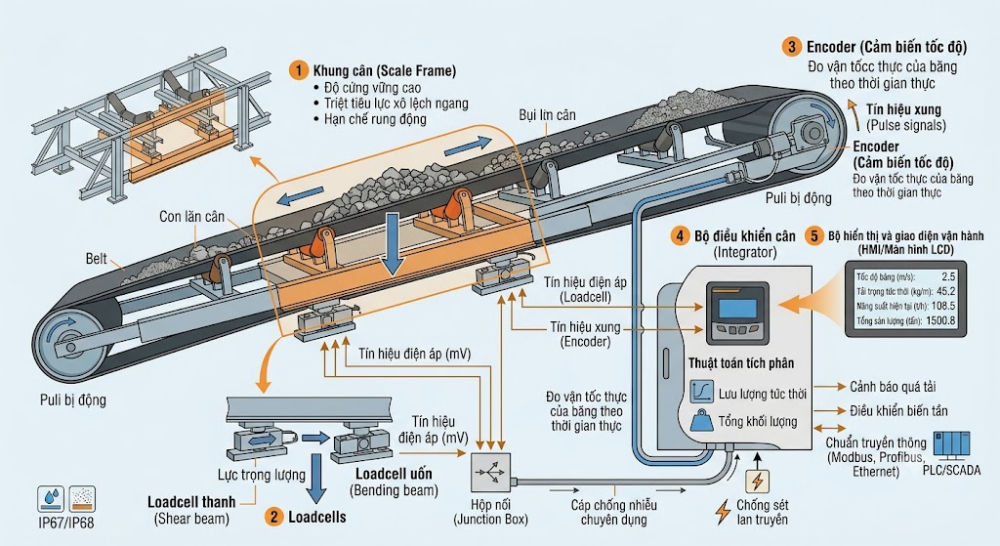

Cấu tạo chi tiết của hệ thống cân băng tải

• Yêu cầu kỹ thuật: Khung cân phải có độ cứng vững cao, cơ cấu cơ khí triệt tiêu tối đa các lực xô lệch ngang, hạn chế rung động và tuyệt đối không bị biến dạng khi tải trọng thay đổi đột ngột.

• Các loại loadcell phổ biến: Loadcell thanh (Shear beam), loadcell uốn (Bending beam), loadcell điểm đơn (Single point) hoặc loadcell nén (Compression).
• Tiêu chí lựa chọn: Tùy thuộc vào dải tải trọng làm việc, độ chính xác yêu cầu và đặc biệt là môi trường (cần chuẩn chống bụi/nước cao như IP67, IP68 nếu làm việc ở mỏ đá, xi măng).

• Các loại phổ biến: Encoder gắn vào trục con lăn chủ động/bị động, cảm biến tiệm cận (cảm biến từ) đo số răng của nhông xích, hoặc con lăn đo tốc độ chuyên dụng tiếp xúc trực tiếp với bề mặt băng.

• Chức năng nâng cao: Đưa ra cảnh báo quá tải, điều khiển biến tần để thay đổi tốc độ cấp liệu, và hỗ trợ các chuẩn truyền thông (Modbus, Profibus, Ethernet) để kết nối với hệ thống điều khiển trung tâm PLC, SCADA, MES hoặc ERP của nhà máy.



Quy trình vận hành và nguyên lý hoạt động chi tiết

Phân loại các hệ thống cân băng tải phổ biến

1. Cân băng tải 1 con lăn (Single-Idler Scale)

• Kết cấu: Khung cân ngắn, chỉ tích hợp một bộ con lăn đỡ duy nhất để truyền lực xuống (thường dùng 1 hoặc 2 loadcell).
• Độ chính xác: Sai số từ ±1.0% đến ±2.0%.
• Đặc điểm: Chi phí đầu tư thấp, lắp đặt nhanh, ít chiếm không gian của băng tải. Tuy nhiên, hệ thống dễ bị ảnh hưởng bởi độ căng và sự hoành hành (rung lắc) của băng.
• Ứng dụng: Thích hợp giám sát nội bộ, đo lường sản lượng thô không quá khắt khe như mỏ khai thác cát, sỏi, đá xây dựng.

2. Cân băng tải 2 con lăn (Dual-Idler Scale)

• Kết cấu: Khung cân dài hơn, chịu lực trên hai bộ con lăn liên tiếp.
• Độ chính xác: Sai số từ ±0.5% đến ±1.0%.
• Đặc điểm: Tín hiệu ổn định hơn nhờ vùng cân được mở rộng, giảm thiểu được một phần tác động ngoại cảnh do lực căng băng không đều.
• Ứng dụng: Dùng phổ biến trong nhà máy xi măng, nhà máy gạch, phân bón, chế biến thức ăn chăn nuôi để kiểm soát sản lượng ca/ngày.

3. Cân băng tải đa con lăn (Multi-Idler Scale: 3 đến 6 con lăn)

• Kết cấu: Hệ thống khung cân cơ khí rất dài và vững chắc, nâng đỡ từ 3, 4 hoặc thậm chí 6 bộ con lăn cân liên tiếp.
• Độ chính xác: Đạt mức rất cao, sai số chỉ từ ±0.25% đến ±0.5%.
• Đặc điểm: Triệt tiêu hầu hết các sai số do độ cứng của mặt băng hay dòng vật liệu phân bổ không đều gây ra. Giá thành cao và yêu cầu bảo trì nghiêm ngặt.
• Ứng dụng: Phù hợp cho các ứng dụng quản lý thương mại (cân để tính tiền), xuất nhập khẩu hàng rời tại cảng biển lớn, nhà máy nhiệt điện, hoặc tổng kho khoáng sản quốc gia.

4. Cân băng tải kiểm soát sản lượng (Belt Scale / Conveyor Scale)

• Nguyên lý: Được lắp trực tiếp vào một hệ thống băng tải vận chuyển dài sẵn có trong nhà máy. Băng tải này chạy với tốc độ cố định hoặc tự do, cân chỉ đóng vai trò "đứng im và đo đạc" khối lượng vật liệu đi ngang qua nó.
• Mục đích: Theo dõi tổng sản lượng tích lũy, báo cáo năng suất (t/h).
• Ứng dụng: Cân than, cân quặng, cân nông sản đổ vào kho.

5. Cân băng tải định lượng (Weigh Feeder / Loss-in-Weight Feeder)

• Nguyên lý: Là một cụm thiết bị độc lập hoàn chỉnh bao gồm: phễu chứa, kết cấu cơ khí, motor và băng tải ngắn (thường từ 2m – 4m). Bộ điều khiển cân sẽ liên tục tính lưu lượng tức thời và tự động điều chỉnh tốc độ motor (qua biến tần) để lượng vật liệu xả ra luôn chính xác theo con số cài đặt (ví dụ: cấp đều đặn đúng 20,5 kg vật liệu trong 1 phút).
• Mục đích: Cấp liệu chính xác theo tỷ lệ, phục vụ công đoạn trộn phối liệu.
• Ứng dụng: Phối trộn nguyên liệu sản xuất xi măng, chế biến thức ăn gia súc, pha trộn hóa chất, tỷ lệ nông sản.

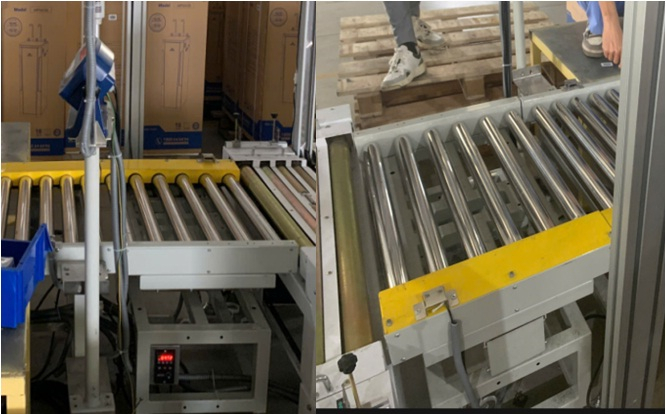

6. Cân băng tải kiểm tra trọng lượng thành phẩm (Checkweigher)

• Nguyên lý: Dòng cân này không cân vật liệu rời mà dùng để cân các sản phẩm đã đóng gói (thùng carton, bao tải, chai lọ, hộp bánh) khi chúng chuyển động liên tục qua mặt cân.
• Mục đích: Kiểm tra xem sản phẩm có bị thiếu hoặc thừa cân so với quy định không. Nếu sai lệch, hệ thống sẽ kích hoạt cơ cấu gạt/thổi tự động loại bỏ sản phẩm lỗi khỏi dây chuyền.
• Ứng dụng: Ngành thực phẩm, dược phẩm, đóng gói hàng tiêu dùng cuối chuyền.

Các thông số kỹ thuật quan trọng khi thiết kế cân băng tải

• Năng suất thiết kế: Xác định năng suất lớn nhất và nhỏ nhất (tấn/giờ hoặc kg/giờ) mà hệ thống cần đo.
• Tải trọng trên mét băng: Trọng lượng tối đa trên một mét chiều dài (kg/m).
• Chiều rộng băng tải: Các kích thước tiêu chuẩn thông dụng bao gồm: 400, 500, 650, 800, 1000, 1200, 1400, 1600 (mm).
• Tốc độ băng tải: Thường dao động từ 0.1 m/s đến 5.0 m/s. Tốc độ quá cao sẽ làm giảm độ chính xác của phép cân.
• Điều kiện môi trường: Nhiệt độ làm việc, độ ẩm, nồng độ bụi bặm, và độ rung chấn từ các máy xung quanh (như máy nghiền, máy sàng).

Công thức tính năng suất cân băng tải

• Q: Năng suất tức thời của băng tải, đơn vị: tấn/giờ (TPH).
• q: Tải trọng của vật liệu đang nằm trên băng, đơn vị: kg/m.
• v: Tốc độ di chuyển thực tế của băng tải, đơn vị: m/s.
• 3.6: Hệ số quy đổi đơn vị từ (kg/s) sang (tấn/giờ).

Các yếu tố ảnh hưởng đến độ chính xác của cân

• Độ ổn định của băng tải: Băng tải bị lệch tâm (chạy sàng qua trái/phải), băng bị rung lắc mạnh, hoặc độ căng của mặt băng thay đổi liên tục không đều.
• Chất lượng hệ con lăn (Idlers): Các con lăn ở vùng cân bị kẹt không quay, bị bám dính bùn đất/vật liệu, hoặc có độ đảo tâm lớn do mòn.
• Phân bổ vật liệu: Vật liệu rơi xuống băng không đều, lúc quá dày lúc trống rỗng, hoặc vị trí đổ liệu quá gần vùng cân dẫn đến lực tác động xung kích làm nhiễu loadcell.
• Môi trường: Gió thổi mạnh ngoài trời có thể ép lực xuống mặt băng làm cân hiểu sai tải trọng; hoặc nhiệt độ môi trường thay đổi quá lớn làm co giãn cơ khí khung cân.

Quy trình lắp đặt cân băng tải tiêu chuẩn

• Bước 1: Khảo sát hiện trạng: Kiểm tra kết cấu cơ khí của băng tải, góc nghiêng của băng (tốt nhất là băng phẳng hoặc nghiêng dưới 18 độ), loại vật liệu và dải năng suất thực tế.
• Bước 2: Chọn vị trí lắp đặt: Chọn đoạn băng thẳng, ổn định, cách xa vị trí cấp liệu tối thiểu 9 mét hoặc 3 bộ con lăn, và tránh các vị trí băng tải bị uốn cong lượn sóng.
• Bước 3: Lắp đặt khung cân và Loadcell: Gia cố chắc chắn khung cân vào khung băng tải hiện hữu, đảm bảo cân bằng thủy chuẩn và các con lăn cân phải đồng phẳng với các con lăn lân cận.
• Bước 4: Lắp đặt cảm biến tốc độ: Đảm bảo encoder tiếp xúc tốt hoặc gắn trục chắc chắn, không bị trượt khi băng tải vận hành.
• Bước 5: Đấu nối điện & tín hiệu: Đi dây cáp chống nhiễu trong ống ruột gà, nối đất (grounding) toàn bộ hệ thống để triệt tiêu nhiễu điện.
• Bước 6: Hiệu chuẩn hệ thống: Thực hiện các bước hiệu chuẩn không tải và có tải.
• Bước 7: Chạy thử và nghiệm thu: Cho hệ thống chạy thử nghiệm với vật liệu thực tế để đánh giá sai số trước khi đưa vào bàn giao vận hành.

Quy trình hiệu chuẩn cân băng tải

Ưu điểm và Nhược điểm của Cân băng tải

1. Ưu điểm vượt trội của Cân băng tải

• Vận hành liên tục, năng suất cực cao: Khác với cân ô tô hay cân mẻ (phải dừng xe, dừng phễu để cân từng mẻ), cân băng tải đo lường ngay khi vật liệu đang di chuyển. Hệ thống có thể xử lý từ vài tấn đến hàng ngàn tấn vật liệu mỗi giờ mà không làm gián đoạn dây chuyền.
• Khả năng tự động hóa và định lượng: Hệ thống dễ dàng kết nối với PLC/SCADA. Không chỉ cân thuần túy, nó có thể tự động điều khiển tốc độ motor băng tải để cấp liệu chính xác theo tỷ lệ phần trăm phối trộn đã cài đặt trước.
• Tiết kiệm không gian và chi phí đầu tư ban đầu: Thay vì phải xây dựng một trạm cân ô tô cồng kềnh hay lắp đặt các bồn cân chiếm nhiều diện tích, bạn có thể tích hợp trực tiếp khung cân vào hệ thống băng tải sẵn có của nhà máy.
• Giám sát dữ liệu theo thời gian thực (Real-time): Người quản lý có thể biết chính xác lưu lượng vật liệu đang chạy qua ở giây thứ mấy, tổng lượng trong ca là bao nhiêu để kịp thời điều chỉnh dòng sản xuất hoặc phát hiện thất thoát.

2. Nhược điểm và Thách thức của Cân băng tải

• Độ chính xác chịu ảnh hưởng lớn bởi yếu tố cơ khí: Cân không chỉ đo khối lượng vật liệu mà còn chịu tác động bởi lực căng dây băng, độ lệch của băng tải, và độ mài mòn của các con lăn (idlers). Nếu dây băng quá căng, lực sẽ bị phân tán và cân sẽ báo thiếu khối lượng.
• Nhạy cảm với môi trường bên ngoài:
  • Gió: Sức gió thổi mạnh có thể đè thêm lực xuống khung cân hoặc nhấc nhẹ dây băng lên, làm sai lệch kết quả.
  • Bụi và độ ẩm: Bụi bám dày vào khung cân làm tăng trọng lượng ảo. Mưa hoặc độ ẩm cao làm thay đổi khối lượng của chính sợi dây băng tải, khiến điểm "Zero" (điểm không tải) bị lệch.
• Quy trình hiệu chuẩn phức tạp và tốn kém: Để duy trì độ chính xác (thường từ ±0.25% đến ±1%), cân cần được hiệu chuẩn định kỳ. Việc hiệu chuẩn bằng xích chuẩn hoặc chạy thử nghiệm vật liệu thực tế đòi hỏi nhiều thời gian, công sức và phải tạm dừng một phần dây chuyền.
• Yêu cầu khắt khe về vị trí lắp đặt: Bạn không thể lắp cân ở bất kỳ khúc nào của băng tải. Cân buộc phải lắp trên những đoạn băng tải phẳng thẳng, cách xa phễu cấp liệu (để vật liệu ổn định chỗ ngồi) và cách xa tang trống chủ động (nơi có lực căng biến đổi lớn).

Ứng dụng thực tế của Cân băng tải trong công nghiệp

Trong nền công nghiệp hiện đại, cân băng tải được ví như "mắt thần" quản lý sản lượng. Khác với các loại cân tĩnh (phải dừng lại để cân), cân băng tải cho phép đo lường khối lượng nguyên vật liệu liên tục ngay khi đang vận chuyển với công suất từ vài tấn đến hàng ngàn tấn mỗi giờ.

Dưới đây là các ứng dụng thực tế và chuyên sâu của cân băng tải trong từng ngành công nghiệp trọng điểm:

1. Ngành Khai khoáng, Khai thác đá và Khoáng sản

Đây là môi trường ứng dụng cân băng tải phổ biến và khắc nghiệt nhất. Thiết bị tại đây thường yêu cầu chuẩn chống bụi, chống nước cao (IP67/IP68).

• Quản lý sản lượng khai thác: Đo lường chính xác khối lượng than đá, quặng sắt, đá dăm, cát, đất sét... vừa được khai thác lên từ mỏ hoặc lòng đất để thống kê năng suất theo ca/ngày.
• Kiểm soát dây chuyền nghiền sàng: Cân băng tải đặt sau các máy nghiền đá, nghiền quặng để giám sát xem máy nghiền có đang bị quá tải hoặc chạy thiếu tải hay không, từ đó tối ưu hóa công suất máy.

2. Ngành Sản xuất Vật liệu xây dựng (Xi măng, Gạch, Bê tông)

Trong ngành này, cân băng tải không chỉ làm nhiệm vụ đo lường mà đóng vai trò định lượng thành phần cực kỳ nghiêm ngặt.

• Phối trộn nguyên liệu tự động: Để sản xuất clinker hay xi măng, hệ thống cần phối trộn chính xác tỷ lệ giữa đá vôi, đất sét, quặng sắt và thạch cao. Các cân băng tải định lượng sẽ tự động tăng/giảm tốc độ để cấp đúng số kg/phút theo công thức cài đặt sẵn.
• Kiểm soát đầu ra: Đo lường lượng xi măng thành phẩm hoặc clinker xuất xưởng đưa vào các silo chứa.

3. Ngành Năng lượng và Nhiệt điện


• Cấp liệu cho lò hơi: Trong các nhà máy nhiệt điện than hoặc nhiệt điện sinh khối (đốt trấu, bã mía, củi trấu), cân băng tải đo lường chính xác lượng nhiên liệu nạp vào buồng đốt. Điều này giúp hệ thống máy tính tính toán được hiệu suất sinh nhiệt và điều chỉnh lượng gió/oxy cho phù hợp, tránh lãng phí nhiên liệu và giảm phát thải.
• Quản lý kho bãi: Đo lượng than nhập về kho từ các tàu, sà lan hoặc xe tải.

4. Ngành Nông nghiệp và Chế biến thức ăn chăn nuôi

Cân băng tải giúp tự động hóa các nhà máy chế biến nông sản quy mô lớn, giảm thiểu tối đa sức người.

• Sản xuất thức ăn gia súc/gia cầm: Định lượng liên tục các thành phần như ngô, đậu tương, cám, vitamin và khoáng chất trước khi đưa vào máy trộn và máy đùn viên.
• Nhà máy xay xát và chế biến nông sản: Đo lường lưu lượng lúa gạo, cà phê, điều, đường... chạy trên băng chuyền để đóng bao hoặc chuyển kho chứa, giúp kiểm soát hao hụt trong quá trình chế biến.

5. Ngành Luyện kim và Hóa chất

• Nạp liệu lò cao: Trong các nhà máy sản xuất gang thép, cân băng tải định lượng chính xác khối lượng quặng sắt, than cốc và chất trợ dung (đá vôi) vào lò cao để đảm bảo chất lượng mẻ thép.
• Dây chuyền sản xuất phân bón: Định lượng các chất hóa học cơ bản (NPK, urê, photphat) dạng hạt hoặc bột để trộn đều trước khi vê viên đóng gói.

6. Ứng dụng trong Logistics, Cảng biển và Xuất nhập khẩu


• Bốc xếp hàng rời: Khi bốc dỡ hàng rời (như nông sản, than, phân bón) từ tàu biển lên cảng hoặc ngược lại, cân băng tải được lắp ngay trên hệ thống băng chuyền bốc rót để tính tổng khối lượng hàng hóa nhằm mục đích thương mại và làm thủ tục hải quan.
• Chống quá tải tàu thuyền: Giúp kiểm soát chính xác lượng hàng xếp lên tàu, đảm bảo tàu không bị vượt quá tải trọng an toàn đường thủy.

Tiêu chí lựa chọn hệ thống cân băng tải phù hợp

• Đặc tính vật liệu: Kích thước hạt (vật liệu mịn hay dạng cục lớn), độ ẩm (vật liệu có dính bám vào băng không).
• Yêu cầu độ chính xác: Cần cân thương mại để tính tiền (± 0.25%) hay chỉ cần giám sát sản xuất nội bộ (±1%).
• Hệ thống tự động hóa: Bộ điều khiển cân có khả năng kết nối mượt mà với hệ thống PLC/SCADA hiện tại của nhà máy hay không.
• Ngân sách & Thương hiệu: Lựa chọn các thương hiệu uy tín toàn cầu (như Siemens, Thermo Scientific, Ramsey...) cho các vị trí trọng yếu, hoặc các giải pháp kinh tế hơn cho các ứng dụng đơn giản.

Công tác bảo trì, bảo dưỡng định kỳ cân băng tải

• Hàng ngày: Vệ sinh sạch sẽ đất đá, bụi bẩn bám dính trên khung cân và các con lăn cân; kiểm tra xem màn hình có báo lỗi gì không.
• Hàng tuần/Tháng: Kiểm tra độ căng và độ lệch của băng tải; kiểm tra các con lăn vùng cân xem có bị kẹt hay rơ lắc không.
• Định kỳ hiệu chuẩn: Nên thực hiện hiệu chuẩn lại hệ thống từ 3 đến 6 tháng/lần để đảm bảo sai số luôn nằm trong tầm kiểm soát.

Các lỗi thường gặp và biện pháp khắc phục nhanh

Tóm lại
