Nhông băng tải là gì? Cấu tạo, thông số và cách lựa chọn phù hợp

Nhằm giúp bạn tối ưu hóa hiệu suất và độ bền cho dây chuyền sản xuất, bài viết này sẽ cung cấp cái nhìn toàn diện từ khái niệm, phân loại, thông số kỹ thuật đến kinh nghiệm lựa chọn và bảo dưỡng nhông băng tải chuẩn xác nhất.


Nhông băng tải là gì?

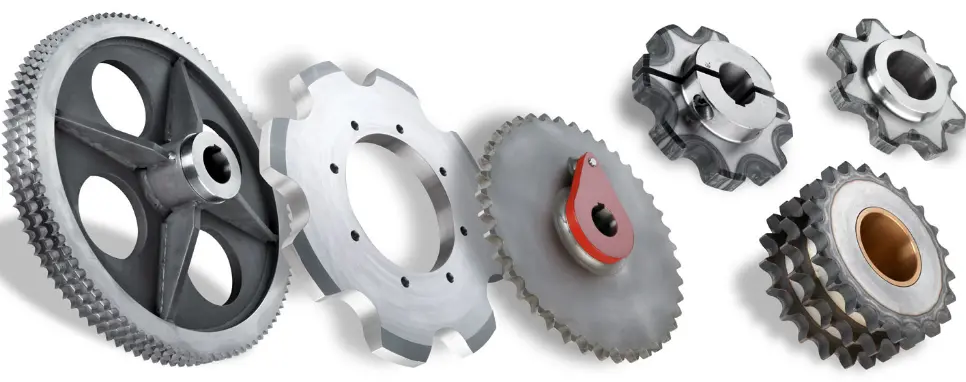

Nhông băng tải (hay đĩa xích/sprocket) là linh kiện cơ khí dạng đĩa có các răng được gia công chính xác, nhằm ăn khớp trực tiếp với các mắt xích của dây băng tải hoặc xích truyền động.


Nguyên lý hoạt động:

Khi động cơ quay làm quay trục bám, nhông băng tải sẽ quay theo và truyền lực kéo thông qua các răng khớp, chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến (chạy dọc) của dây băng tải.


Vai trò cốt lõi trong hệ thống:



• Truyền lực mạnh mẽ và chính xác: Khác với dây đai (bị trượt do ma sát), nhông xích truyền động theo nguyên lý ăn khớp răng nên không có hiện tượng trượt, đảm bảo tải trọng lớn và tỷ số truyền chính xác tuyệt đối.
• Định hướng và ổn định: Giữ cho dây băng tải luôn đi đúng quỹ đạo, không bị lệch sang hai bên hoặc trùng nhão trong quá trình vận hành.
• Đồng bộ tốc độ: Giúp đồng bộ hóa tốc độ giữa động cơ và các bộ phận khác trong dây chuyền sản xuất.

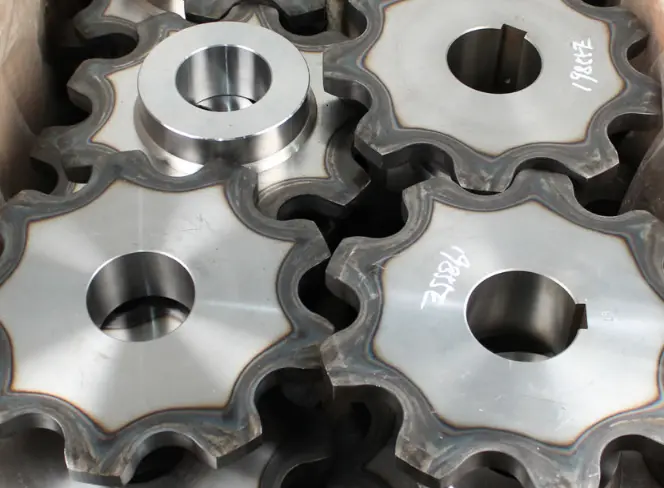

Cấu tạo chi tiết của nhông băng tải

Nhông băng tải có cấu tạo cơ khí cơ bản nhìn khá đơn giản, nhưng mỗi bộ phận đều được tính toán kỹ lưỡng để đảm bảo khả năng truyền lực tối ưu. Một chiếc nhông tiêu chuẩn gồm 3 phần chính sau:

1. Răng nhông (Teeth)

• Đặc điểm: Là các vấu răng nằm ở vòng ngoài cùng của đĩa nhông, biên dạng răng được thiết kế theo tiêu chuẩn kỹ thuật để khớp khít với con lăn của xích.
• Xử lý bề mặt: Đây là bộ phận chịu ma sát và lực va đập lớn nhất khi vận hành, vì vậy phần răng thường được tôi cứng (nhiệt luyện) bằng phương pháp cao tần để tăng độ cứng, chống mài mòn và kéo dài tuổi thọ.

2. Thân nhông (Hub / Disc)

Đặc điểm: Là phần đĩa chính của nhông. Tùy thuộc vào ứng dụng và tải trọng, thân nhông có thể là một đĩa phẳng hoàn toàn hoặc có thêm phần cùi thịt (gọi là cùi nhông/hub) nhô ra để tăng độ dày và độ chắc chắn khi bám vào trục.

3. Lỗ trục (Bore)

Là phần tâm của nhông dùng để xỏ trục truyền động qua. Tùy theo cách lắp đặt, lỗ trục được chia thành các loại:

• Lỗ trơn: Lỗ sơ bộ ban đầu, thợ cơ khí sẽ tự gia công lại (khoét rộng, khoét rãnh then) cho vừa với kích thước trục thực tế tại nhà máy.
• Lỗ có rãnh then và Taro khóa: Đã được gia công sẵn rãnh then và lỗ vít định vị để cố định nhông vào trục, chống xoay trượt.
• Lỗ côn: Dùng kết hợp với sơ mi côn giúp việc tháo lắp, thay thế nhông diễn ra cực kỳ nhanh chóng mà không làm hỏng trục.



Vật liệu chế tạo nhông phổ biến:

Tùy vào môi trường làm việc và loại dây băng tải, nhông sẽ được làm từ các chất liệu khác nhau:


Loại vật liệu	Đặc tính	Ứng dụng phổ biến
Thép Carbon (C45, S45C)	Độ bền cao, chịu tải cực tốt, giá thành hợp lý.	Các hệ thống băng tải công nghiệp nặng, tải xi măng, than đá, thùng hàng nặng.
Inox / Thép không gỉ (SUS 304, 316)	Chống gỉ sét, chống ăn mòn hóa học, chịu nhiệt tốt.	Ngành chế biến thực phẩm, thủy hải sản, dược phẩm, môi trường ẩm ướt.
Nhựa kỹ thuật (POM, MC Nylon)	Trọng lượng nhẹ, tự bôi trơn, giảm ma sát và tiếng ồn.	Đi kèm với các hệ thống băng tải xích nhựa, tải chai lọ, đồ hộp mini.



Phân loại nhông băng tải thông dụng

Để đáp ứng các yêu cầu đa dạng về tải trọng, không gian lắp đặt và loại dây băng, nhông băng tải được phân loại theo 3 tiêu chí cốt lõi sau:


1. Theo số dãy răng (Số hàng xích)



• Nhông đơn (1 dãy răng): Là loại phổ biến nhất, dùng cho các hệ thống băng tải có tải trọng từ nhẹ đến trung bình, sử dụng một sợi xích đơn để truyền động.
• Nhông kép / nhông nhiều dãy (2 dãy răng trở lên): Thiết kế gồm nhiều hàng răng song song trên cùng một thân nhông. Loại này chuyên dùng cho các hệ thống băng tải hạng nặng, cần truyền mô-men xoắn lớn mà một sợi xích đơn không đủ khả năng gánh tải.



2. Theo kiểu dáng cấu tạo (Tiêu chuẩn ANSI)

Kiểu dáng cùi nhông (hub) quyết định cách nhông định vị và cố định trên trục quay:

- Nhông nhóm A (Type A - Nhông đĩa phẳng):

• Đặc điểm: Là một đĩa phẳng, mỏng, hoàn toàn không có phần cùi thịt nhô ra xung quanh lỗ trục.
• Ứng dụng: Thường được hàn trực tiếp vào trục, đĩa quay hoặc bắt vít vào các mặt bích để tiết kiệm không gian theo chiều ngang.

- Nhông nhóm B (Type B - Nhông có cùi 1 bên):

• Đặc điểm: Có phần cùi (hub) nhô ra ở một bên mặt đĩa, giúp tăng diện tích tiếp xúc với trục và tạo không gian để gia công rãnh then hoặc bắt vít định vị.
• Ứng dụng: Là kiểu nhông phổ biến nhất trên các trục chủ động và bị động của băng tải nhờ độ bám trục chắc chắn.

- Nhông nhóm C (Type C - Nhông có cùi 2 bên):

• Đặc điểm: Phần cùi thịt nhô đều ra cả hai bên mặt đĩa, tăng tối đa độ dày và độ cân bằng cho nhông.
• Ứng dụng: Thường dùng cho các nhông có đường kính lớn, chịu tải trọng cực nặng hoặc các trục truyền động chính cần sự ổn định tuyệt đối.



3. Theo loại băng tải đi kèm

Mỗi loại dây băng tải có kết cấu mắt xích khác nhau, đòi hỏi kiểu răng nhông phải tương thích hoàn toàn:

- Nhông dành cho băng tải xích công nghiệp (Tiêu chuẩn ANSI, BS):

• Đặc điểm: Răng nhông được thiết kế theo tiêu chuẩn xích con lăn (roller chain) quốc tế (như xích 40, 50, 60, 80...).
• Ứng dụng: Dùng trong các hệ thống xích tải công nghiệp, băng tải con lăn truyền động bằng xích.

- Nhông dành cho băng tải xích nhựa / xích inox đặc chủng:

• Nhông xích tấm: Có các vấu răng vuông, to bản để khớp với các khoảng hở dưới đáy của thảm xích nhựa Modular.
• Nhông xích bản lá: Thiết kế răng đặc thù để kéo các loại xích bản lá (xích xương cá) chuyên tải chai lọ, đồ hộp trong ngành nước giải khát.



Các thông số kỹ thuật của nhông băng tải cần biết

Khi mua mới, thay thế hoặc thiết kế hệ thống, bắt buộc bạn phải nắm rõ các thông số dưới đây. Chỉ cần sai lệch một thông số nhỏ cũng sẽ dẫn đến tình trạng xích không ăn khớp, gây nhảy xích, nhanh mòn hoặc không thể lắp vừa vào trục.

1. Bước xích (P - Pitch)

• Là khoảng cách thẳng giữa tâm của hai răng liên tiếp (hoặc khoảng cách giữa tâm 2 chốt xích liền kề khi duỗi thẳng).
• Đây là thông số tiên quyết. Nhông và xích phải có cùng bước xích $P$ thì mới có thể ăn khớp với nhau. Các mã nhông xích tiêu chuẩn thường gặp như: xích 40 (P = 12.7 mm), xích 50 (P = 15.875 mm), xích 60 (P = 19.05 mm)...

2. Số răng (Z)

• Là tổng số răng được gia công trên vòng tròn ngoài của nhông.
• Số răng Z phối hợp giữa nhông chủ động và nhông bị động sẽ quyết định tỷ số truyền (tốc độ nhanh hay chậm) của hệ thống băng tải. Ngoài ra, số răng càng nhiều thì đường kính nhông càng lớn, giúp xích vận hành êm ái hơn.

3. Đường kính vòng chia (d_p)

• Là đường kính của vòng tròn lý thuyết đi qua tâm các chốt xích khi sợi xích ôm vòng qua nhông.
• Đây là thông số cốt lõi trong tính toán thiết kế cơ khí để xác định khoảng cách trục và lực kéo của hệ thống.

Công thức tính nhanh: d_p = P / sin 180^o / Z

4. Đường kính đỉnh răng (d_a hoặc D_o)

• Là đường kính lớn nhất của nhông, đo từ đỉnh răng bên này sang đỉnh răng đối diện.
• Giúp người lắp đặt xác định được không gian thực tế (khoảng trống) cần thiết để đặt nhông vào hộp số hoặc khung băng tải mà không bị cạ cấn.

Công thức tính nhanh:

d_a ≈ P x 0.6 + cot 180^o / Z

(hoặc đơn giản hơn với hệ xích tiêu chuẩn: d_a ≈ d_p + 0.8 x d₁, với d₁ là đường kính con lăn xích).

5. Đường kính lỗ trục (d)

• Kích thước của lỗ ở tâm nhông dùng để xỏ trục động cơ hoặc trục truyền động qua.
• Phải đo chính xác đường kính trục máy (bằng thước cặp) để chọn nhông có lỗ trục phù hợp. Nếu chọn loại nhông lỗ trơn, bạn cần biết thông số này để giao cho thợ cơ khí tiện rộng lỗ và khoét rãnh then cho vừa vặn.



Hướng dẫn cách lựa chọn nhông băng tải phù hợp

Để hệ thống băng tải vận hành tối ưu, tránh lãng phí chi phí và thời gian, bạn có thể lựa chọn nhông theo quy trình 4 bước chuẩn kỹ thuật sau:

Bước 1: Xác định loại xích đang sử dụng

• Cách làm: Kiểm tra mã ký hiệu được khắc trên má xích (ví dụ: 40, 50, 60, 80 đối với tiêu chuẩn ANSI, hoặc 08B, 10B, 12B đối với tiêu chuẩn xích châu Âu BS).
• Nguyên tắc: Mã xích nào thì phải đi với nhông mã đó để đảm bảo đồng bộ về bước xích (P) và độ dày răng.

Bước 2: Xác định môi trường làm việc để chọn vật liệu

Môi trường vận hành quyết định độ bền và tuổi thọ của nhông:

• Môi trường khô ráo, tải nặng (nhà máy xi măng, gạch men, kho bãi): Chọn Nhông thép carbon (C45, S45C) tôi cứng răng để chịu lực tốt và tiết kiệm chi phí.
• Môi trường ẩm ướt, hóa chất, thực phẩm (thủy sản, dược phẩm): Chọn Nhông Inox (304, 316) để chống gỉ sét và đảm bảo vệ sinh an toàn thực phẩm.
• Môi trường cần giảm ồn, tải nhẹ, chạy xích nhựa: Chọn Nhông nhựa kỹ thuật (POM, MC Nylon) để giảm ma sát và mài mòn cho dây băng.

Bước 3: Tính toán số răng (Z) theo yêu cầu kỹ thuật

• Số răng của nhông chủ động (gắn vào động cơ) và nhông bị động (gắn vào đầu băng tải) sẽ quyết định tốc độ chạy của băng tải thông qua tỷ số truyền i:

i = Z_{bị động} / Z_{chủ động}

Lưu ý: Muốn băng tải chạy nhanh hơn thì tăng số răng nhông chủ động. Muốn lực kéo khỏe hơn thì tăng số răng nhông bị động. Thông thường, số răng nhông nhỏ không nên ít hơn 15 răng để tránh xích bị giật khi chạy.

Bước 4: Xác định kích thước và kiểu bắt trục

• Đo chính xác đường kính trục quay bằng thước cặp.
• Lựa chọn kiểu gia công lỗ trục:
  • Nếu trục có chốt định vị chống xoay: Chọn loại Lỗ có rãnh then và vít taro khóa.
  • Nếu cần tháo lắp nhanh, thay thế bảo dưỡng dễ dàng: Chọn loại Lỗ côn dùng sơ mi



Các lỗi thường gặp và cách bảo dưỡng nhông băng tải

Sau một thời gian vận hành liên tục, nhông băng tải không thể tránh khỏi hiện tượng hao mòn tự nhiên. Việc nhận biết sớm dấu hiệu hư hỏng và bảo dưỡng đúng cách sẽ giúp bạn tránh được những sự cố dừng máy đột ngột gây thiệt hại kinh tế.


1. Các dấu hiệu hư hỏng và nguyên nhân thường gặp



Dấu hiệu nhận biết	Nguyên nhân chủ yếu
Răng nhông bị mòn vẹt (Hình lưỡi liềm)	- Hệ thống bị thiếu dầu mỡ bôi trơn trầm trọng khiến ma sát tăng cao. - Độ căng của xích không chuẩn (quá căng hoặc quá trùng).
Răng nhông bị mẻ, gãy	- Băng tải bị quá tải đột ngột hoặc có dị vật cứng lọt vào giữa nhông và xích. - Nhông bị lệch tâm nghiêm trọng khiến lực phân bổ không đều lên các răng.
Nhông bị rơ lắc, đảo khi quay	- Lỗ trục bị mòn, rãnh then bị lỏng hoặc ốc định vị (vít taro) bị lỏng lẻo sau thời gian dài vận hành.



2. Quy trình bảo dưỡng định kỳ chuẩn kỹ thuật

Để kéo dài tuổi thọ cho hệ thống, bộ phận bảo trì cần thực hiện định kỳ các công việc sau:

• Bước 1: Vệ sinh bề mặt: Loại bỏ hoàn toàn bụi bẩn, tạp chất và đặc biệt là các mạt kim loại bám dính trên kẽ răng nhông.
• Bước 2: Bôi trơn chuyên dụng: Tra mỡ chịu nhiệt hoặc nhớt chuyên dụng vào vùng tiếp xúc giữa răng nhông và con lăn xích. Đối với môi trường thực phẩm, bắt buộc phải dùng mỡ gốc thực vật an toàn.
• Bước 3: Kiểm tra độ đồng tâm: Dùng thước thẳng hoặc thiết bị laser để cân chỉnh, đảm bảo nhông chủ động và nhông bị động luôn thẳng hàng (đồng tâm). Nếu hai nhông bị lệch nhau, xích sẽ nhanh chóng mài vẹt một bên răng nhông.

Mẹo nhỏ từ chuyên gia cơ khí: Nên thay thế cả nhông và xích cùng một lúc.

Nhiều doanh nghiệp có thói quen tiết kiệm, chỉ thay nhông mới và giữ lại sợi xích cũ (hoặc ngược lại). Thực tế, sợi xích cũ đã bị giãn sẽ có bước xích lớn hơn tiêu chuẩn, khi chạy với nhông mới sẽ làm các răng nhông nhanh chóng bị phá hủy, mòn vẹt chỉ sau vài tuần. Việc thay đồng bộ tuy tốn chi phí ban đầu nhưng lại giúp hệ thống bền bỉ và tiết kiệm chi phí sửa chữa về lâu dài.


Kết bài

Nhông băng tải tuy là một chi tiết cơ khí nhỏ nhưng lại đóng vai trò như "mạch máu" quyết định sự vận hành ổn định của cả dây chuyền. Việc thấu hiểu kết cấu, các thông số kỹ thuật cốt lõi và quy trình bảo dưỡng không chỉ giúp hệ thống chạy mượt mà, không bị trượt, mà còn giảm thiểu tối đa rủi ro dừng máy đột ngột gây thiệt hại cho doanh nghiệp.

Để tối ưu hóa hiệu suất và nâng cao tuổi thọ cho hệ thống, các doanh nghiệp nên ưu tiên lựa chọn nhông băng tải chất lượng cao từ các nhà cung cấp uy tín, đồng thời chú trọng công tác bảo trì định kỳ. Đầu tư đúng cách cho linh kiện cốt lõi này chính là giải pháp tối ưu giúp doanh nghiệp tiết kiệm chi phí sửa chữa và duy trì dòng chảy sản xuất liên tục, bền bỉ.
