Tỷ số truyền là gì và công thức tính tỷ số truyền?

Bài viết này nhằm mục đích cung cấp sự hiểu biết toàn diện về tỷ số truyền động, từ những kiến ​​thức cơ bản về tỷ số truyền động đến sự phức tạp trong việc tính toán và ứng dụng chúng trong các dự án kỹ thuật. Chúng ta cũng sẽ đi sâu vào những điểm tinh tế của việc tận dụng tỷ số truyền động để đạt được mô-men xoắn hoặc tốc độ cần thiết cho dự án của bạn. Cho dù bạn là một kỹ sư dày dạn kinh nghiệm hay một người mới bắt đầu tò mò, hướng dẫn của chúng tôi sẽ trang bị cho bạn kiến ​​thức để tận dụng tỷ số truyền động một cách hiệu quả.

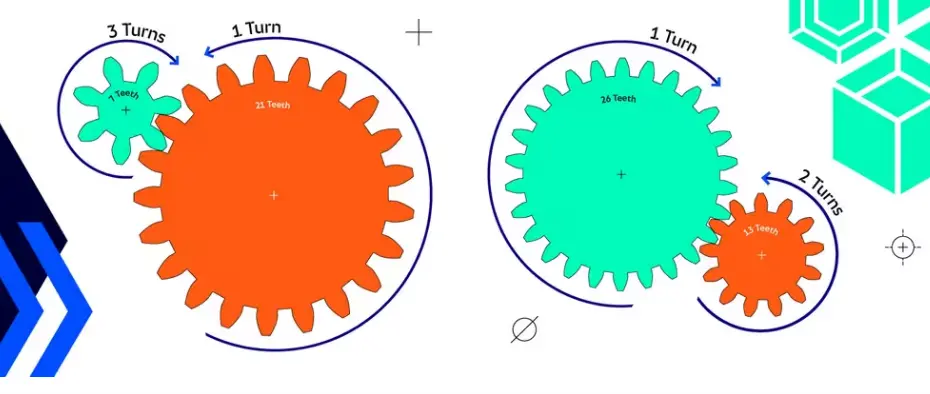

Tỷ số truyền động là gì?

Tỷ số truyền động là một thước đo mô tả mối quan hệ giữa hai bánh răng ăn khớp với nhau, cụ thể là nó định lượng tỷ lệ vòng quay của hai bánh răng trong một hệ thống bánh răng. Tỷ số này được xác định bằng cách so sánh số răng trên bánh răng dẫn động (bánh răng đầu vào) với số răng trên bánh răng bị dẫn động (bánh răng đầu ra).


Hiểu những điều cơ bản về tỷ số truyền

Tỷ số truyền được biểu thị dưới dạng thương số, ví dụ như 3:1 (đọc là "ba trên một"), cho biết bánh răng đầu vào phải quay ba vòng đầy đủ để bánh răng đầu ra quay một vòng đầy đủ. Nó cũng có thể được hiểu là cứ mỗi ba răng của bánh răng bị dẫn động thì có một răng trên bánh răng bị dẫn động.
Tỷ lệ đơn giản này có ý nghĩa sâu sắc, cho phép các hệ thống cơ khí khuếch đại lực, tăng hoặc giảm tốc độ và thay đổi hướng chuyển động.

Vẻ đẹp của tỷ số truyền nằm ở tính linh hoạt của chúng; bằng cách thay đổi kích thước bánh răng và số răng, các kỹ sư có thể điều chỉnh các hệ thống cơ khí để đáp ứng các yêu cầu cụ thể, cho dù đó là tăng khả năng nâng của cần cẩu hay điều chỉnh tốc độ của băng tải.

Tại sao tỷ số truyền động lại quan trọng?

Nhiều người dễ nghĩ rằng bánh răng chỉ có chức năng truyền chuyển động, điều này đúng, nhưng thực tế là số răng của mỗi bánh răng được thiết kế vì một lý do cụ thể. Tỷ số truyền đóng vai trò then chốt trong vấn đề này vì chúng giúp:

• Điều chỉnh mô-men xoắn:  Tỷ số truyền cho phép các kỹ sư điều chỉnh mô-men xoắn của hệ thống. Bằng cách tăng tỷ số truyền, mô-men xoắn đầu ra có thể được tăng lên, cho phép di chuyển các tải trọng nặng với công suất đầu vào ít hơn.
• Điều chỉnh tốc độ: Ngược lại, tỷ số truyền có thể được sử dụng để điều chỉnh tốc độ của hệ thống. Tỷ số truyền thấp hơn có nghĩa là bánh răng đầu ra quay nhanh hơn bánh răng đầu vào, hữu ích trong các ứng dụng yêu cầu hoạt động tốc độ cao.
• Đảo chiều quay: Hệ thống bánh răng cũng có thể sử dụng tỷ số truyền để thay đổi hướng quay, điều này rất quan trọng trong các loại máy móc cần chuyển động theo hướng ngược nhau để hoạt động.
• Điều khiển chính xác: Trong kỹ thuật chính xác, tỷ số truyền động rất quan trọng để đạt được sự điều khiển chính xác đối với chuyển động. Độ chính xác này rất cần thiết trong các lĩnh vực như robot học, hàng không vũ trụ và kỹ thuật ô tô, nơi các chuyển động chính xác có thể quyết định sự thành công hay thất bại của một dự án.
• Tối ưu hóa hiệu suất: Việc lựa chọn tỷ số truyền tối ưu là rất cần thiết để tối đa hóa hiệu suất của các hệ thống cơ khí. Tỷ số truyền phù hợp đảm bảo máy móc hoạt động trong dải công suất hiệu quả nhất, giảm thiểu tiêu hao năng lượng và hao mòn.

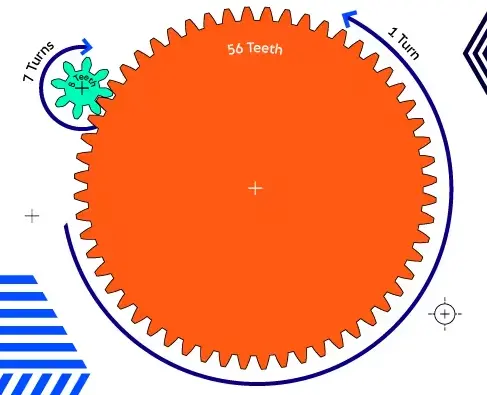

Công thức tính tỷ số truyền

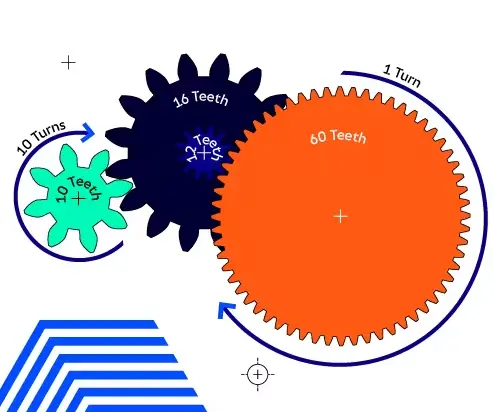

Tính toán tỉ số truyền động - Hướng dẫn từng bước

Bước 1: Xác định bánh răng chủ động và bánh răng bị dẫn động

Bước 2: Đếm số răng trên mỗi bánh răng

Bước 3: Áp dụng công thức tỷ số truyền

Bước 4: Đơn giản hóa tỷ số truyền

Bước 5: Giải thích kết quả

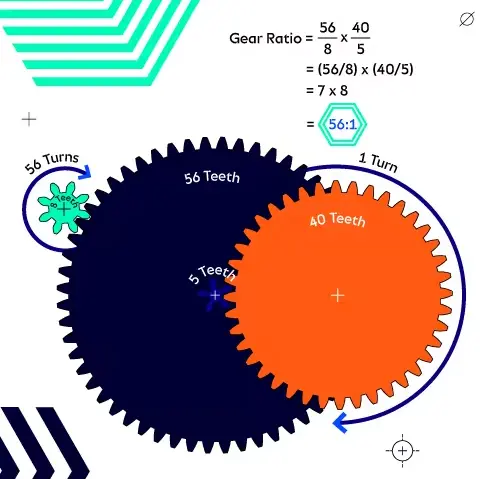

Công thức tính tỷ số truyền cho nhiều hơn hai bánh răng

Giải thích sự khác biệt giữa tỷ số truyền cao và tỷ số truyền thấp

- Tỷ số truyền cao

• Mô- men xoắn tăng cường: Tỷ số truyền cao giúp khuếch đại mô-men xoắn đầu ra, giúp dễ dàng di chuyển các vật nặng hoặc vượt qua lực cản ở tốc độ thấp. Điều này rất quan trọng trong các ứng dụng như thiết bị nâng hạ, nơi khả năng tạo ra lực mạnh quan trọng hơn tốc độ.
• Giảm tốc độ: Trong khi mô-men xoắn được tăng lên, tốc độ của bánh răng dẫn động giảm đáng kể. Sự đánh đổi này có lợi trong những trường hợp ưu tiên khả năng điều khiển và sức mạnh hơn là tốc độ di chuyển nhanh.
• Độ chính xác được nâng cao: Trong các tác vụ đòi hỏi độ chính xác cao và chuyển động tỉ mỉ, chẳng hạn như trong robot hoặc dây chuyền lắp ráp, tỷ số truyền cao cung cấp khả năng điều khiển cần thiết cho các thao tác tinh tế.

- Tỷ số truyền thấp

• Tốc độ được tăng cường: Tỷ số truyền thấp cho phép bánh răng bị dẫn quay nhanh hơn bánh răng chủ động, tối đa hóa tốc độ. Điều này lý tưởng cho các ứng dụng yêu cầu chuyển động nhanh, chẳng hạn như trong xe cộ hoặc quạt.
• Mô-men xoắn giảm: Việc tăng tốc độ đi kèm với việc giảm mô-men xoắn. ​​Các hệ thống được thiết kế cho tốc độ cao thường có khả năng tạo lực thấp hơn, khiến chúng không phù hợp cho việc nâng vật nặng nhưng lại rất tốt cho các thao tác nhanh và nhẹ.
• Hiệu quả trong truyền tải năng lượng: Tỷ số truyền thấp có thể hiệu quả hơn trong những trường hợp mục tiêu chính là truyền chuyển động và tốc độ chứ không phải là khuếch đại lực.

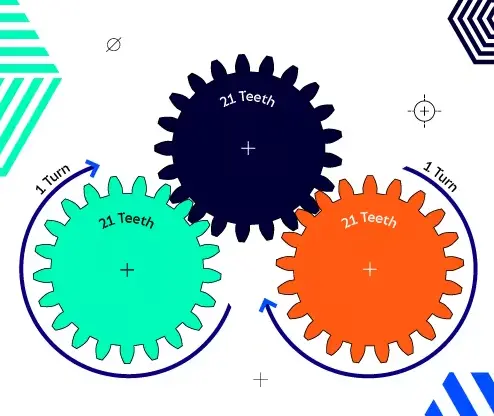

- Tỷ số truyền 1:1

Một trường hợp đặc biệt là tỷ số truyền 1:1, trong đó nhiều bánh răng có cùng số răng. Tỷ số này là:

• Duy trì tốc độ và mô-men xoắn: Tốc độ và mô-men xoắn từ bánh răng đầu vào được truyền đến bánh răng đầu ra mà không bị thay đổi, hữu ích trong các ứng dụng mà mục tiêu là truyền tải công suất trực tiếp mà không làm thay đổi đặc tính của nó.
•
• Đơn giản hóa thiết kế: Các hệ thống yêu cầu truyền động lực đơn giản mà không cần điều chỉnh tốc độ hoặc mô-men xoắn sẽ được hưởng lợi từ sự đơn giản của tỷ số truyền 1:1. Một ví dụ điển hình là khi cần truyền động để vượt qua khúc cua 90 độ. Trong trường hợp này, hộp số bánh răng côn 1:1 sẽ hoàn toàn phù hợp.

Hiểu và lựa chọn tỷ số truyền phù hợp là một quá trình tinh tế, ảnh hưởng trực tiếp đến hiệu suất máy móc. Bằng cách xem xét cẩn thận các yêu cầu vận hành và kết quả mong muốn, các kỹ sư có thể khai thác sức mạnh của tỷ số truyền thấp so với tỷ số truyền cao để tối ưu hóa các hệ thống cơ khí, đảm bảo chúng hoạt động hiệu quả, chính xác như dự định.


Ứng dụng thực tiễn của tỷ số truyền động

Việc ứng dụng tỷ số truyền động trải rộng trên nhiều lĩnh vực kỹ thuật, chứng minh vai trò quan trọng của chúng trong việc đạt được các kết quả cơ khí mong muốn. Từ kỹ thuật ô tô đến robot và nhiều lĩnh vực khác, tỷ số truyền động là yếu tố cơ bản trong việc điều chỉnh hiệu suất của các thành phần tuyến tính và quay khác để đáp ứng các nhu cầu vận hành cụ thể.


- Kỹ thuật ô tô

Trong ngành công nghiệp ô tô, tỷ số truyền đóng vai trò then chốt trong thiết kế hệ thống truyền động. Chúng cho phép xe tăng tốc từ trạng thái đứng yên lên tốc độ cao một cách hiệu quả, đồng thời cung cấp đủ sức mạnh cần thiết để leo dốc hoặc kéo vật nặng. Các tỷ số truyền khác nhau được lựa chọn thông qua hộp số để tối ưu hóa hiệu suất động cơ trong các điều kiện lái xe khác nhau. Ví dụ, tỷ số truyền thấp hơn được sử dụng để tăng mô-men xoắn khi tăng tốc hoặc leo dốc, trong khi tỷ số truyền cao hơn được sử dụng ở tốc độ hành trình để giảm vòng tua máy và cải thiện hiệu quả nhiên liệu.


- Robot

Công nghệ robot phụ thuộc rất nhiều vào tỷ số truyền chính xác để điều khiển chuyển động và lực của các chi và bộ phận truyền động của robot. Tỷ số truyền cao cho phép robot thực hiện các nhiệm vụ đòi hỏi lực đáng kể, chẳng hạn như nâng hoặc thao tác các vật nặng, với độ chính xác và khả năng kiểm soát cao. Ngược lại, tỷ số truyền thấp hơn được sử dụng cho các chuyển động nhanh trong các ứng dụng như cánh quạt máy bay không người lái, nơi tốc độ là yếu tố then chốt.


- Hệ thống năng lượng tái tạo

Trong tua bin gió, tỷ số truyền đóng vai trò quan trọng trong việc chuyển đổi tốc độ quay tương đối chậm của cánh quạt thành tốc độ quay cao cần thiết để tạo ra điện năng một cách hiệu quả. Hộp số làm tăng tốc độ quay từ rôto đến máy phát điện, tối ưu hóa quá trình chuyển đổi năng lượng. Việc ứng dụng tỷ số truyền này giúp tăng đáng kể hiệu quả sản xuất năng lượng tái tạo, làm cho năng lượng gió trở thành nguồn năng lượng khả thi và bền vững hơn.


- Điện tử tiêu dùng

Tỷ số truyền động được ứng dụng rộng rãi trong các thiết bị điện tử tiêu dùng, giúp nâng cao chức năng và trải nghiệm người dùng của nhiều thiết bị khác nhau. Ví dụ, trong bàn chải đánh răng điện, tỷ số truyền động cụ thể được lựa chọn để mang lại tốc độ và mô-men xoắn chải răng tối ưu, đảm bảo làm sạch hiệu quả mà không làm tổn thương nướu. Tương tự, trong máy ảnh, tỷ số truyền động được sử dụng trong cơ chế lấy nét để điều chỉnh vị trí ống kính một cách chính xác, cho phép thu được hình ảnh sắc nét ở các khoảng cách lấy nét khác nhau.


- Máy móc công nghiệp

Trong lĩnh vực máy móc công nghiệp, tỷ số truyền động là yếu tố thiết yếu để đạt được tốc độ và lực cần thiết cho nhiều quy trình sản xuất khác nhau. Ví dụ, băng tải sử dụng tỷ số truyền động để điều chỉnh tốc độ chuyển động, đảm bảo vận chuyển vật liệu trơn tru và hiệu quả dọc theo dây chuyền sản xuất. Tương tự, trong các thiết bị sản xuất như máy ép và máy tiện, tỷ số truyền động được điều chỉnh để cung cấp mô-men xoắn cần thiết cho việc cắt, tạo hình hoặc lắp ráp sản phẩm với độ chính xác cao.


Tóm lại về tỷ số truyền động

Sau khi đã tìm hiểu sâu về tỷ số truyền động, từ các nguyên lý cơ bản đến các ứng dụng thực tiễn trong kỹ thuật, bài viết này hy vọng đã trang bị cho bạn một hiểu biết toàn diện về khái niệm cơ khí quan trọng này. Như chúng ta đã tìm hiểu, tỷ số truyền động rất cần thiết để xác định mối quan hệ giữa hai bánh răng, ảnh hưởng đến mô-men xoắn, tốc độ và hiệu suất tổng thể của các hệ thống cơ khí.
