Băng tải dẫn hướng là gì? Cấu tạo, Phân loại và Ứng dụng

Trong các dây chuyền sản xuất và hệ thống tự động hóa hiện đại, hiệu suất vận hành phụ thuộc rất lớn vào tính ổn định của hệ thống logistics nội bộ. Chỉ một sự cố nhỏ như hàng hóa bị xô lệch, đổ ngã hay dây băng tải bị trượt khỏi quỹ đạo cũng có thể làm gián đoạn toàn bộ quy trình, gây tổn thất lớn về thời gian và chi phí. Chính vì vậy, việc vận chuyển hàng hóa chính xác, không bị lệch hướng trở thành yếu tố sống còn để đảm bảo năng suất tối ưu cho doanh nghiệp.

Để giải quyết triệt để bài toán này, băng tải dẫn hướng (Guided Belt Conveyor) đã ra đời và trở thành giải pháp đột phá được ứng dụng rộng rãi.

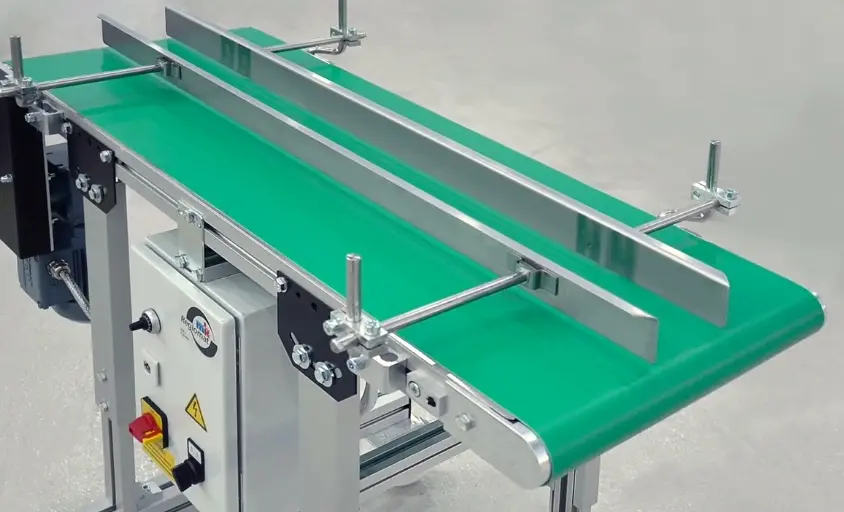

Băng tải dẫn hướng là gì?

Đây là hệ thống băng tải được tích hợp các cơ cấu kỹ thuật, phụ kiện chuyên dụng (như gờ V-guide, con lăn chặn biên) hoặc thiết kế rulo đặc biệt nhằm giữ cho dây đai luôn chạy đúng tâm, tuyệt đối không bị xô lệch sang hai bên trong suốt quá trình vận hành, bất kể sự thay đổi về tải trọng hay tốc độ.


Tại sao băng tải dễ bị lệch tâm?

Hiện tượng dây băng tải bị lệch tâm (chạy dạt sang một bên) là một trong những lỗi kỹ thuật phổ biến nhất trong quá trình vận hành. Khi băng tải bị lệch, mép dây sẽ ma sát vào khung sườn gây sờn rách, đổ vỡ hàng hóa, thậm chí làm kẹt và cháy động cơ.

Dưới đây là 4 nhóm nguyên nhân chính khiến băng tải dễ bị lệch tâm:


1. Nguyên nhân do lắp đặt và cơ khí (Sai sót kỹ thuật)

Đây thường là nguyên nhân gốc rễ xảy ra ngay từ khâu chế tạo hoặc sau khi bảo dưỡng nhưng lắp ráp lại không chuẩn:

• Rulo (Puly) chủ động và bị động không song song: Nếu trục của hai rulo đầu và cuối không song song với nhau, lực căng hai bên mặt băng tải sẽ bị chênh lệch. Dây băng tải có xu hướng chạy về phía có lực căng thấp hơn (phía lỏng hơn).
• Hệ thống con lăn bị lệch: Các con lăn đỡ dây băng không được lắp vuông góc 90° so với tâm dọc của khung băng tải.
• Khung băng tải bị vặn xoắn hoặc không phẳng: Nếu mặt sàn lắp đặt bị nghiêng hoặc bản thân khung sườn bị vặn, trọng lực và lực kéo sẽ đẩy dây băng về phía thấp hơn.

2. Nguyên nhân do bản thân Dây băng tải (Belt)

• Mối nối dây băng bị lệch: Khi cắt và nối (dán lưu hóa hoặc dập ghim cơ học) hai đầu dây băng, nếu đường cắt không vuông góc tuyệt đối, sợi dây sau khi nối sẽ có chu vi hai bên mép không bằng nhau, dẫn đến hiện tượng đảo và lệch khi chạy.
• Dây băng tải bị giãn không đều: Sau một thời gian sử dụng, do chất lượng dây hoặc do lực tác động liên tục, một bên mép dây có thể bị giãn nhiều hơn bên còn lại.

3. Nguyên nhân do quá trình vận hành và cấp liệu

Cách vận hành hàng ngày ảnh hưởng rất lớn đến độ ổn định của tâm băng:

• Cấp liệu lệch tâm (Tải trọng không đều): Khi hàng hóa, nguyên vật liệu đổ xuống băng tải không rơi vào chính giữa mà bị lệch sang một bên, trọng lượng của vật liệu sẽ sinh ra một lực đẩy ngang, ép dây băng tải dạt sang hướng ngược lại.
• Tải trọng vượt quá thiết kế: Khi chạy quá tải, lực căng trên dây tăng đột biến, làm lộ rõ các điểm yếu cơ khí và khiến dây dễ bị trượt khỏi quỹ đạo chuẩn.

4. Nguyên nhân từ môi trường và vệ sinh

• Vật liệu bám dính vào Rulo và Con lăn: Trong quá trình tải các loại hàng hóa có bụi, tính bám dính cao (như xi măng, than, đất sét, hoặc nguyên liệu thực phẩm dính), chúng sẽ bám chặt và tích tụ dày lên trên bề mặt rulo hoặc con lăn. Điều này làm thay đổi đường kính cục bộ của rulo, tạo ra lực căng không đều và làm lệch băng.
• Kẹt con lăn: Bụi bẩn lọt vào vòng bi khiến một vài con lăn đỡ không thể quay. Khi dây băng trượt qua con lăn bị kẹt, lực ma sát trượt sẽ đẩy dây băng đi lệch hướng.

* Nguyên tắc "vàng" trong định luật dịch chuyển băng tải: Dây băng tải luôn dịch chuyển về phía điểm tiếp xúc đầu tiên mà nó gặp, hoặc di chuyển về phía có lực căng nhỏ hơn/đường kính rulo lớn hơn (nếu rulo bị bám dính vật liệu). Để khắc phục triệt để, các kỹ sư thường phải kiểm tra tổng thể từ việc vệ sinh rulo, căn chỉnh lại độ song song của trục, cho đến việc tích hợp thêm các gờ dẫn hướng V-guide hoặc con lăn chặn biên.


Nguyên lý dẫn hướng

Nguyên lý dẫn hướng của băng tải thực chất là quá trình sử dụng các biện pháp cơ học, vật lý hoặc tự động để triệt tiêu lực đẩy ngang, ép dây băng tải luôn phải chuyển động dọc theo một trục tâm cố định.

Tùy thuộc vào kết cấu của hệ thống, nguyên lý dẫn hướng được chia làm 3 dạng chính từ cơ bản đến nâng cao dưới đây:


1. Nguyên lý dẫn hướng Hình học và Vật lý

Đây là nguyên lý dựa trên sự ăn khớp về mặt hình học giữa dây băng và các chi tiết định vị của khung băng tải. Dây băng bị "khóa" góc chuyển động ngang một cách cơ học.

• Cơ chế gờ dẫn hướng (V-Guide): Đây là phương pháp phổ biến nhất trong công nghiệp. Mặt dưới của dây băng tải được đúc/hàn một chiếc gờ dọc (thường có dạng hình chữ V). Đồng thời, bề mặt của rulo (puly) chủ động, bị động và các con lăn đỡ đều được gia công một rãnh chữ V tương thích.
  • Nguyên lý: Khi băng tải vận hành, gờ chữ V sẽ nằm lọt lòng và chạy trượt bên trong rãnh rulo. Độ dốc và chiều sâu của rãnh chữ V đóng vai trò như một chiếc "đường ray", chặn đứng mọi xu hướng dịch chuyển sang trái hay sang phải của dây băng.
• Cơ chế chặn biên: Người ta lắp đặt các tấm chắn dẫn hướng bằng nhựa chuyên dụng giảm ma sát (như UHMW-PE) hoặc các con lăn đứng dọc theo hai bên mép khung.
  • Nguyên lý: Khi có lực tác động làm dây băng chạy lệch, mép ngoài của dây băng sẽ ngay lập tức va chạm vật lý với con lăn biên hoặc tấm chắn. Lực phản hồi từ các điểm chặn này sẽ cản lại và giữ không cho dây băng trượt xa hơn ra khỏi lòng khung.

2. Nguyên lý dịch chuyển lực căng

Nguyên lý này áp dụng định luật: "Dây băng tải luôn di chuyển về phía có lực căng lớn hơn khi gặp các bề mặt không vuông góc, hoặc di chuyển về phía có đường kính rulo lớn hơn".

• Cơ chế Rulo hình trống Rulo đầu hoặc cuối không làm phẳng hoàn toàn mà được gia công hơi phình to ở chính giữa (dạng hình trống nhẹ).
  • Nguyên lý: Khi dây băng có xu hướng lệch sang một bên, phần dây ở tâm (nơi rulo phình to nhất) sẽ bị kéo căng hơn hai bên mép. Sự chênh lệch lực căng này vô tình tạo ra một lực kéo ma sát, tự động hướng dây băng trở lại vị trí trung tâm để đạt trạng thái cân bằng lực.
• Cơ chế Con lăn tự lựa: Các con lăn đỡ được gắn trên một trục có thể xoay linh hoạt góc vài độ xung quanh một chốt quay trung tâm.
  • Nguyên lý: Khi dây băng chạy lệch sang phải, trọng lượng hàng hóa sẽ dồn lên các con lăn bên phải nhiều hơn, làm cụm con lăn tự động xoay một góc nhỏ về phía trước. Góc nghiêng mới này của con lăn tạo ra một lực hướng tâm, "nắn" dây băng chạy ngược trở lại bên trái.

3. Nguyên lý dẫn hướng chủ động

Đối với các hệ thống băng tải cỡ lớn, tải trọng siêu nặng (như ngành khai khoáng, xi măng) hoặc băng tải chạy với vận tốc cực cao, người ta sử dụng hệ thống phản hồi vòng lặp kín để dẫn hướng.

• Bước 1 (Cảm biến): Các cảm biến (cảm biến quang học, cảm biến tiệm cận hoặc cần gạt cơ học) được đặt ở hai bên mép băng tải để liên tục giám sát vị trí biên của dây.
• Bước 2 (Xử lý): Khi dây băng lệch quá mức cho phép, cảm biến gửi tín hiệu về bộ điều khiển trung tâm (PLC).
• Bước 3 (Chấp hành): PLC lệnh cho cơ cấu chấp hành (xy-lanh khí nén, xy-lanh thủy lực hoặc động cơ servo) lập tức tác động lực để nghiêng hoặc dịch chuyển một góc trục rulo/con lăn đỡ, chủ động ép dây băng quay về vị trí đúng tâm. Khi dây đã về chuẩn, hệ thống cơ cấu chấp hành sẽ trả rulo về vị trí ban đầu.

Cấu tạo chi tiết của Hệ thống Băng tải dẫn hướng

Hệ thống băng tải dẫn hướng có cấu tạo cơ khí phức tạp và đòi hỏi độ chính xác cao hơn so với các loại băng tải thông thường. Sự phối hợp đồng bộ giữa các chi tiết định vị hình học và cơ cấu truyền động giúp băng tải luôn vận hành ổn định trên một trục tâm.

Dưới đây là cấu tạo chi tiết của một hệ thống băng tải dẫn hướng tiêu chuẩn:

1. Khung băng tải

Là bộ phận xương sống chịu toàn bộ tải trọng của hệ thống và hàng hóa.

• Vật liệu: Thường được làm bằng nhôm định hình (đối với tải trọng nhẹ đến trung bình, ngành điện tử, thực phẩm), inox 304/316 (ngành môi trường hóa chất, y tế, thực phẩm cần độ sạch cao) hoặc thép sơn tĩnh điện (cho tải trọng nặng).
• Đặc tính kỹ thuật: Khung phải được gia công CNC chính xác để đảm bảo độ thẳng tuyệt đối, không bị vặn xoắn. Trên thân khung thường được thiết kế sẵn các rãnh kỹ thuật để dễ dàng gá lắp các phụ kiện dẫn hướng như con lăn biên hay cảm biến.

2. Dây băng tải tích hợp gờ

Đây là bộ phận tiếp xúc trực tiếp với hàng hóa và là chi tiết quan trọng nhất trong việc tự định vị.

• Chất liệu: Phổ biến nhất là nhựa PVC hoặc PU (đối với ngành thực phẩm).
• Gờ dẫn hướng (V-Guide): Ở mặt dưới (mặt chạy trên con lăn) của dây băng được đúc hoặc hàn nhiệt thêm một hoặc nhiều đường gờ dọc bằng nhựa.
  • Mặt cắt của gờ thường có hình chữ V (các kích thước tiêu chuẩn như K6, K10, K13, K15...) hoặc hình chữ nhật.
  • Gờ này đóng vai trò như một chiếc "đường ray" thu nhỏ chạy xuyên suốt chiều dài dây băng.

3. Puly (Rulo) chủ động và bị động có rãnh

Rulo đầu (chủ động) và rulo cuối (bị động) đóng vai trò truyền động và kéo căng dây băng.

• Cấu tạo đặc biệt: Bề mặt của các quả rulo này không nhẵn phẳng hoàn toàn mà được phay/gia công các rãnh chìm (rãnh chữ V hoặc chữ U) chạy vòng quanh rulo.
• Nguyên lý phối hợp: Vị trí và kích thước của rãnh trên rulo phải khớp hoàn toàn với vị trí của gờ V-guide trên dây băng tải. Khi dây băng chuyển động, gờ V-guide sẽ lọt thỏm vào rãnh này, khóa chặt dây băng không cho trượt qua lại theo phương ngang.

4. Hệ thống Con lăn đỡ và Thanh lót dẫn hướng

Giúp nâng đỡ dây băng trên suốt hành trình chạy và giảm ma sát.

• Con lăn đỡ có rãnh: Các con lăn bố trí dọc thân khung cũng được gia công rãnh tương tự như rulo để gờ V-guide trượt qua liên tục.
• Thanh lót/Thanh dẫn hướng: Thay vì dùng con lăn, nhiều hệ thống sử dụng các thanh nhựa chuyên dụng (thường là nhựa UHMW-PE chịu mài mòn cao, ma sát cực thấp) có xẻ rãnh dọc. Dây băng tải sẽ trượt trực tiếp trên các thanh lót này, giúp băng tải vận hành êm ái và không bị võng.

5. Cơ cấu dẫn hướng phụ trợ ngoại biên

Tùy thuộc vào thiết kế, một số hệ thống có thể tích hợp thêm:

• Con lăn chặn biên: Là các con lăn nhỏ lắp thẳng đứng ở hai bên mép khung băng tải, đóng vai trò như những "bức tường" cơ học chặn không cho mép dây băng dạt ra ngoài.
• Cánh gạt thành bên: Vừa có tác dụng chặn không cho hàng hóa rơi ra ngoài, vừa tham gia định hướng dòng chảy của sản phẩm và giữ mép băng trong phạm vi an toàn.

6. Hệ thống truyền động và Điều khiển


• Động cơ (Motor) & Hộp giảm tốc: Cung cấp mô-men xoắn để kéo băng tải. Công suất động cơ được tính toán kỹ dựa trên tải trọng và tốc độ yêu cầu.
• Biến tần (Inverter): Điều khiển tốc độ vận hành của băng tải, giúp quá trình khởi động và dừng lại diễn ra êm ái, giảm xung lực lên cơ cấu dẫn hướng.
• Cơ cấu tăng xích/Tăng đai: Thường nằm ở rulo bị động, giúp điều chỉnh độ căng của dây băng đai. Độ căng hai bên phải đều nhau thì cơ cấu dẫn hướng mới phát huy tác dụng tốt nhất.

Các loại Băng tải dẫn hướng phổ biến hiện nay

Dựa trên các cơ cấu kỹ thuật và vật liệu cấu thành, băng tải dẫn hướng hiện nay được chia thành nhiều loại khác nhau để phù hợp với từng bài toán sản xuất cụ thể.

Dưới đây là 4 loại băng tải dẫn hướng phổ biến nhất trên thị trường hiện nay:


1. Băng tải dẫn hướng bằng gờ V-Guide (Phổ biến nhất)

Đây là loại phổ biến trong các nhà máy sản xuất nhờ kết cấu đơn giản, hiệu quả cao và chi phí đầu tư hợp lý.

• Đặc điểm: Sử dụng dây đai (thường là PVC hoặc PU) được đúc/hàn thêm một hoặc nhiều đường gờ hình chữ V ở mặt dưới, kết hợp với rulo và con lăn được xẻ rãnh tương thích.
• Ưu điểm: Khóa tâm băng tải rất chắc chắn, hoạt động bền bỉ, dễ dàng thay thế dây băng khi bị hao mòn.
• Ứng dụng: Cực kỳ phổ biến trong ngành đóng gói bao bì, chế biến thực phẩm, dược phẩm, dán nhãn sản phẩm, và vận chuyển các linh kiện điện tử cỡ nhỏ.

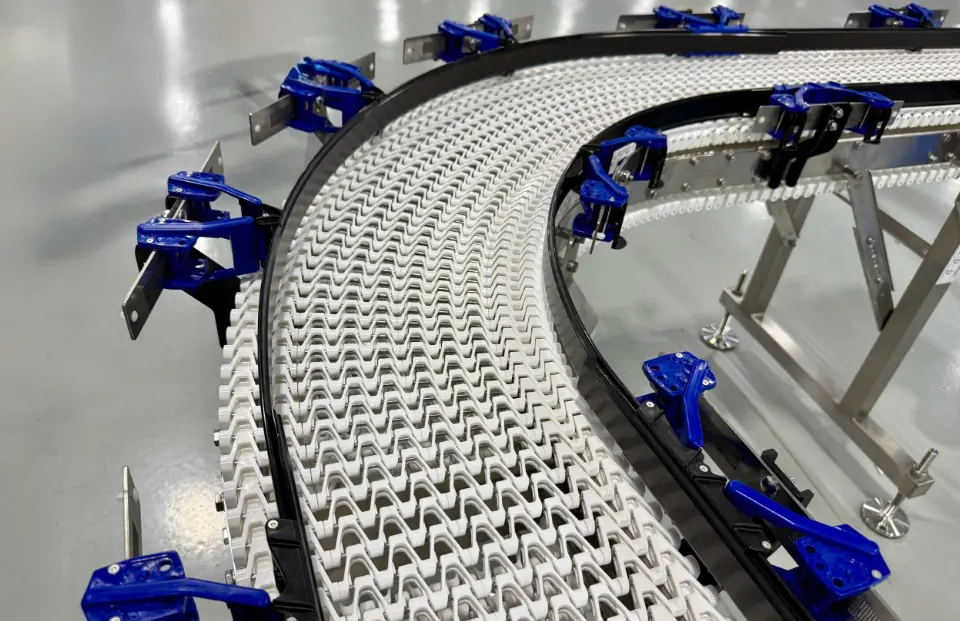

2. Băng tải dẫn hướng góc cong

Trong một nhà máy, không phải lúc nào hàng hóa cũng đi theo một đường thẳng. Khi cần chuyển hướng hàng hóa một góc 90° hoặc 180°, băng tải góc cong là lựa chọn bắt buộc và loại này luôn luôn phải có cơ cấu dẫn hướng đặc biệt.

• Đặc điểm: Do lực ly tâm khi đi qua khúc cua luôn xu hướng kéo dây đai tuột ra ngoài, người ta không thể dùng gờ V-guide thông thường. Thay vào đó, mép ngoài của dây băng tải góc cong sẽ được gắn các vòng bi (bạc đạn) hoặc các con lăn định vị nhỏ. Các vòng bi này sẽ chạy trượt bên trong một đường rãnh định hình (ray dẫn hướng) được uốn cong theo khung băng tải.
• Ưu điểm: Giữ cho dây băng tải hình quạt luôn ôm sát lấy khung cong, không bị vặn xoắn hay tuột khỏi rulo khi chạy tốc độ cao.
• Ứng dụng: Hệ thống phân loại bưu kiện trong Logistics, dây chuyền lưu thông thùng hàng giữa các phân xưởng.

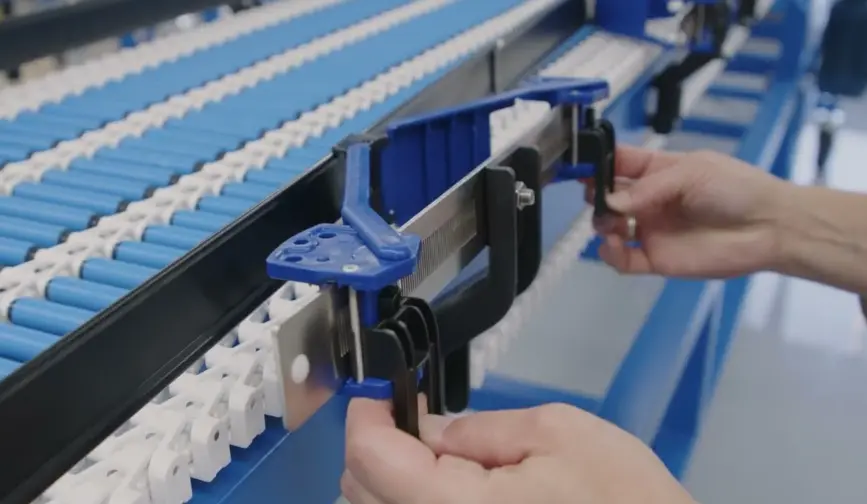

3. Băng tải xích nhựa / Xích tấm dẫn hướng

Khác với hai loại trên sử dụng dây đai mềm liền mạch, loại băng tải này sử dụng các mắt xích nhựa hoặc xích tấm inox nối lại với nhau.

• Đặc điểm: Ở mặt dưới của các mắt xích (Modular belt) được đúc sẵn các tab nhựa nhô ra (thường gọi là Guide Tabs hoặc Hold-down Tabs). Các tab này sẽ lọt và chạy dọc trong rãnh của thanh lót nhựa UHMW-PE lắp trên khung.
• Ưu điểm: Khả năng chịu tải trọng nặng cực tốt, chống chịu mài mòn và hóa chất. Khi hỏng chỉ cần thay thế mắt xích bị vỡ chứ không cần thay toàn bộ sợi dây.
• Ứng dụng: Vận chuyển chai lọ trong ngành nước giải khát, bia, vận chuyển thùng carton nặng hoặc trong các dây chuyền sơn, sấy chịu nhiệt.

4. Băng tải dẫn hướng chủ động bằng cảm biến

Đây là dòng băng tải cao cấp, ứng dụng công nghệ tự động hóa thay vì các cơ cấu khóa cơ học cố định.

• Đặc điểm: Hệ thống sử dụng các cảm biến tiệm cận hoặc cảm biến quang học đặt ở hai biên để kiểm tra vị trí dây băng liên tục. Khi phát hiện dây đai bị lệch quá mức cho phép, hệ thống điều khiển (PLC) sẽ kích hoạt xy-lanh khí nén hoặc động cơ servo để xoay/nghiêng trục rulo một góc nhỏ, chủ động "nắn" dây băng trở lại vị trí trung tâm.
• Ưu điểm: Không gây ma sát lên mép dây băng, chịu được tải trọng siêu nặng và khoảng cách vận chuyển cực dài (hàng trăm mét).
• Ứng dụng: Sử dụng trong các ngành công nghiệp nặng như khai thác khoáng sản, vận chuyển than, xi măng, hoặc các hệ thống băng tải logistics tốc độ cao tại sân bay.

Bảng so sánh nhanh các loại băng tải dẫn hướng:


Ưu điểm nổi bật sử dụng băng tải dẫn hướng

• Độ chính xác vị trí tuyệt đối: Nhờ các cơ cấu khóa cơ học (như gờ V-guide) hoặc hệ thống cảm biến, dây băng tải luôn chuyển động thẳng tắp dọc theo một trục tâm ổn định. Hàng hóa đặt trên băng tải sẽ không bị rung lắc, xô lệch hay thay đổi vị trí ban đầu.
• Vận hành êm ái, giảm tiếng ồn: Khi dây băng được định vị chuẩn xác, hiện tượng mép dây cọ xát bần bật vào thành khung sắt được loại bỏ hoàn toàn. Hệ thống chạy cực kỳ mượt mà, tạo ra không gian làm việc ít tiếng ồn, thân thiện với người lao động.
• Khả năng thích ứng tải trọng linh hoạt: Băng tải dẫn hướng chịu lực xô ngang rất tốt. Ngay cả khi dòng sản phẩm đổ xuống băng tải bị lệch tâm (lệch sang một bên) hoặc hàng hóa có khối lượng không đồng đều, hệ thống vẫn giữ vững quỹ đạo chạy của dây đai mà không bị dạt biên.
• Tích hợp hoàn hảo cho các góc cua: Đối với các layout nhà máy phức tạp đòi hỏi băng tải góc cong $90^circ$ hoặc $180^circ$, cơ cấu dẫn hướng giúp triệt tiêu hoàn toàn lực ly tâm, giữ dây băng luôn ôm sát rulo mà không lo bị tuột hay lật đai.

Lợi ích kinh tế trực tiếp cho Doanh nghiệp

Nhìn từ góc độ quản trị chi phí và tối ưu hóa sản xuất, băng tải dẫn hướng giải quyết được 3 bài toán lớn: Chi phí vật tư, Thời gian chết (Downtime) và Tỷ lệ hàng lỗi.


1. Tối ưu hóa tuổi thọ vật tư (Giảm chi phí thay thế dây Belt)

Dây băng tải (PVC, PU) là một trong những linh kiện hao mòn có chi phí thay thế đắt đỏ nhất trong hệ thống.

• Ở băng tải thường: Hiện tượng lệch tâm khiến mép dây liên tục ma sát với khung sườn, dẫn đến sờn rách, nứt nẻ và hỏng hóc chỉ sau vài tháng.
• Ở băng tải dẫn hướng: Rủi ro này giảm đến 90%, giúp kéo dài tuổi thọ của dây băng tải lên gấp $2 - 3$ lần, tiết kiệm hàng chục triệu đồng chi phí vật tư mỗi năm cho một dây chuyền.

2. Giảm thời gian dừng máy - Tăng năng suất tổng thể

Mỗi khi băng tải thường bị lệch nặng, công nhân bảo trì phải cho dừng toàn bộ dây chuyền để tiến hành tăng đưa rulo, căn chỉnh lại độ căng bằng tay.

• Quá trình này có thể mất từ 30 phút đến vài tiếng đồng hồ, làm gián đoạn tiến độ sản xuất.
• Băng tải dẫn hướng hoạt động theo cơ chế "tự định vị", vận hành liên tục 24/7 mà không cần sự can thiệp thủ công, giúp doanh nghiệp tối ưu hóa chỉ số hiệu suất thiết bị tổng thể (OEE).

3. Giảm thiểu tỷ lệ hàng lỗi trong sản xuất

Trong các công đoạn tự động hóa đòi hỏi độ chính xác cao như: dán nhãn bao bì, in hạn sử dụng (Date), đưa qua máy quét camera kiểm tra lỗi hay máy dò kim loại... nếu băng tải bị dịch chuyển ngang dù chỉ 5mm, sản phẩm đầu ra sẽ bị lỗi hàng loạt.

Băng tải dẫn hướng đảm bảo hàng hóa đi đúng "tọa độ" đã lập trình, giúp giảm tỷ lệ hàng phế phẩm, bảo vệ uy tín thương hiệu của doanh nghiệp.


4. Tiết kiệm nhân công bảo trì

Thay vì phải cắt cử riêng một đội kỹ thuật thường xuyên đi kiểm tra, tra dầu và "canh" độ lệch của các tuyến băng tải, doanh nghiệp có thể giải phóng nguồn lực này cho các công việc tối ưu hóa khác, bởi hệ thống dẫn hướng cực kỳ ít đòi hỏi bảo dưỡng chuyên sâu.


Ứng dụng thực tế trong các Ngành công nghiệp

Nhờ khả năng giữ cho hàng hóa và dây đai luôn vận hành trên một đường thẳng chính xác, băng tải dẫn hướng là "mắt xích" không thể thiếu trong nhiều dây chuyền sản xuất tự động hóa.

Dưới đây là các ứng dụng thực tế tiêu biểu của loại băng tải này trong từng ngành công nghiệp cụ thể:


1. Ngành Sản xuất & Lắp ráp Linh kiện Điện tử

Trong ngành điện tử, các chi tiết như bo mạch (PCB), chip bán dẫn, màn hình điện thoại có kích thước rất nhỏ và cực kỳ nhạy cảm với rung động.

• Ứng dụng: Băng tải dẫn hướng (thường dùng dây PU chống tĩnh điện kết hợp gờ V-guide) được dùng để vận chuyển linh kiện qua các robot dập chíp, máy hàn tự động, hoặc hệ thống camera kiểm tra lỗi.
• Vai trò: Giúp bo mạch không bị xê dịch dù chỉ 1mm, đảm bảo robot gắp thả linh kiện và camera quét độ phân giải cao bắt trúng tọa độ chính xác 100%.

2. Ngành Chế biến Thực phẩm & Dược phẩm

Đây là môi trường đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt (FDA) và quy trình đóng gói phải diễn ra liên tục, tốc độ cao.

• Ứng dụng: Vận chuyển bánh kẹo, thuốc viên, chai lọ qua các công đoạn như: đóng vỉ, dán nhãn, phun in hạn sử dụng (hạn code), và đi qua máy dò kim loại/máy cân trọng lượng tự động.
• Vai trò: Hệ thống dẫn hướng bằng gờ V-guide nhựa PU giúp băng tải chạy êm, không bị sàng lắc. Điều này ngăn chặn tình trạng mực in date bị nhòe, nhãn dán bị lệch, hoặc sản phẩm bị rơi đổ làm nhiễm khuẩn dây chuyền.

3. Ngành Logistics, Chuyển phát nhanh & Kho bãi (E-commerce)

Các trung tâm phân loại hàng hóa (Sorting Center) lớn phải xử lý hàng vạn bưu kiện mỗi giờ với đủ loại kích thước, hình dáng và tải trọng khác nhau.

• Ứng dụng: Hệ thống băng tải góc cong dẫn hướng (90∘,180∘) và băng tải chia chọn chủ động (Pop-up sorter).
• Vai trò: Lực ly tâm khi bưu kiện đi qua các khúc cua rất lớn dễ làm văng hàng hoặc tuột dây băng. Cơ cấu dẫn hướng (vòng bi chạy trong ray) giữ cho dây đai hình quạt luôn bám chắc vào khung, đảm bảo bưu kiện chuyển hướng mượt mà, không bị kẹt hay ùn ứ.

4. Ngành In ấn và Sản xuất Bao bì Carton

Quy trình in ấn trên giấy cuộn hoặc phôi thùng carton đòi hỏi vật liệu phải đi qua các trục lô in với một lực căng và hướng đi tuyệt đối thẳng.

• Ứng dụng: Vận chuyển phôi giấy, thùng carton phẳng qua các máy in flexo, máy bế hộp, máy dán keo biên.
• Vai trò: Nếu băng tải bị dạt biên, phôi bao bì sẽ bị lệch trục in, dẫn đến thành phẩm bị lỗi màu, lệch chữ, gây lãng phí nguyên liệu hàng loạt. Băng tải dẫn hướng giải quyết triệt để rủi ro này.

5. Ngành Sản xuất Ô tô & Cơ khí Chế tạo

Vận chuyển các chi tiết nặng, sắc nhọn như vỏ xe, khung gầm, chi tiết máy đúc áp lực.

• Ứng dụng: Sử dụng băng tải xích tấm hoặc xích nhựa đóng mô-đun có tích hợp các tab dẫn hướng dưới đáy.
• Vai trò: Giúp hệ thống chịu được tải trọng đè nặng từ một phía khi cánh tay robot thả chi tiết máy xuống mà không bị lật đai, đồng thời chống chịu được dầu mỡ công nghiệp và sự mài mòn cơ khí cao.

Hướng dẫn lựa chọn và bảo dưỡng Băng tải dẫn hướng

Để hệ thống băng tải dẫn hướng phát huy tối đa hiệu năng và có tuổi thọ dài lâu, việc lựa chọn đúng chủng loại ngay từ đầu và thực hiện quy trình bảo dưỡng định kỳ là hai yếu tố quyết định.

Dưới đây là hướng dẫn chi tiết từ các kỹ sư cơ khí giúp bạn tối ưu hóa khâu lựa chọn và duy trì độ bền cho thiết bị:


Hướng dẫn lựa chọn Băng tải dẫn hướng phù hợp

Khi thiết kế hoặc đặt mua hệ thống, bạn cần dựa trên 4 tiêu chí cốt lõi sau để đưa ra quyết định chính xác:

- Dựa trên tải trọng và kích thước sản phẩm

• Tải trọng nhẹ đến trung bình (< 50kg): Các sản phẩm như linh kiện điện tử, hộp thuốc, bánh kẹo nên ưu tiên dùng băng tải gờ V-guide với dây đai PVC hoặc PU. Hệ thống này vừa tiết kiệm chi phí, vừa đảm bảo tính thẩm mỹ và độ sạch.
• Tải trọng nặng, cồng kềnh (> 100kg): Như thùng hàng lớn, lốp xe, chi tiết máy nên chọn băng tải xích tấm nhựa (Modular belt) có gờ tab dẫn hướng hoặc hệ thống con lăn tự lựa, băng tải cao su bản dày.

- Dựa trên đặc thù không gian và Layout nhà máy

• Chạy thẳng: Băng tải gờ V-guide đặt ở tâm dưới dây băng là lựa chọn tối ưu và kinh tế nhất.
• Chạy cong (Chuyển hướng hàng hóa): Bắt buộc phải chọn Băng tải góc cong dẫn hướng chuyên dụng (với cơ cấu vòng bi chạy trong ray biên) để chống lại lực ly tâm làm tuột dây đai.

3. Dựa trên môi trường làm việc

• Ngành thực phẩm, y tế: Chọn dây băng màu trắng hoặc xanh đạt tiêu chuẩn FDA (thường là PU), khung bằng Inox 304, thanh lót dẫn hướng bằng nhựa UHMW-PE chống bám khuẩn.
• Môi trường nhiều dầu mỡ, hóa chất: Chọn dây băng PVC chịu dầu hoặc xích nhựa chịu hóa chất.
• Môi trường công nghiệp nặng, nhiều bụi bẩn (xi măng, than): Tránh dùng gờ V-guide nhỏ vì bụi bẩn dễ làm nghẹt rãnh dẫn hướng. Thay vào đó nên dùng cơ cấu dẫn hướng chủ động bằng cảm biến hoặc con lăn chặn biên.

Quy trình bảo dưỡng Băng tải dẫn hướng định kỳ

Khác với băng tải thường, băng tải dẫn hướng có các chi tiết ăn khớp cơ học (gờ và rãnh) nên cần có chế độ chăm sóc chuyên biệt để tránh mài mòn cục bộ.

- Kiểm tra độ hao mòn của Hệ thống dẫn hướng (Hàng tuần)

• Kiểm tra gờ V-guide: Thao tác bằng mắt thường xem gờ nhựa dưới đáy dây băng có bị sứt mẻ, bong tróc hay mòn vẹt sang một bên hay không. Nếu gờ bị mòn lệch, chứng tỏ hệ thống cơ khí tổng thể đang bị cưỡng bức lực rất mạnh.
• Kiểm tra rãnh Rulo và Thanh lót: Đảm bảo rãnh chữ V trên quả rulo và các thanh lót nhựa không bị vật sắc nhọn làm xước hoặc cày sâu.

Vệ sinh công nghiệp (Hàng ngày / Sau mỗi ca làm việc)

• Bụi bẩn, vụn nguyên liệu rơi bám vào rãnh chữ V của rulo và thanh lót là "kẻ thù số một". Chúng sẽ làm đầy rãnh, đẩy gờ dẫn hướng trượt ra ngoài, làm mất tác dụng định tâm.
• Giải pháp: Dùng khí nén thổi sạch bụi bẩn và lau chùi các rãnh định vị định kỳ.

3. Kiểm tra và căn chỉnh lực căng (Take-up) (Hàng tháng)

• Không siết quá căng: Đối với băng tải dẫn hướng, việc siết dây băng quá căng sẽ làm tăng ma sát giữa gờ dẫn hướng và rãnh, gây nóng, chảy nhựa hoặc đứt gờ.
• Không để quá trùng: Dây quá trùng sẽ làm gờ V-guide dễ bị "nhảy" ra khỏi rãnh rulo khi khởi động đột ngột.
• Cân bằng hai bên: Khi tăng đưa rulo bị động, phải dùng thước đo để đảm bảo khoảng cách hai bên trục bằng nhau tuyệt đối.

4. Bôi trơn và kiểm tra vòng bi (Định kỳ 3 - 6 tháng)

• Tra mỡ bôi trơn vào các gối đỡ vòng bi của rulo chủ động/bị động.
• Kiểm tra các con lăn chặn biên (nếu có) xem có bị kẹt không. Một con lăn biên bị kẹt sẽ trở thành một lưỡi dao mài mòn mép dây băng tải rất nhanh.

Tóm lại

Hiện tượng lệch tâm dây đai không chỉ gây hao mòn thiết bị mà còn kéo lùi hiệu suất của toàn bộ nhà máy. Trong bối cảnh đó, băng tải dẫn hướng chính là giải pháp tối ưu giúp triệt tiêu hoàn toàn rủi ro này, đảm bảo dòng chảy hàng hóa luôn chính xác và nâng cao tính tự động hóa cho doanh nghiệp.

Trong tương lai, hệ thống dẫn hướng sẽ tiến xa hơn nhờ sự kết hợp giữa cơ cấu cơ khí và cảm biến thông minh (IoT). Công nghệ này cho phép băng tải tự động nhận diện, định vị lại tâm đai theo thời gian thực và đưa ra cảnh báo bảo trì sớm, giúp tối ưu hóa tối đa chi phí vận hành.

Đầu tư vào hệ thống băng tải dẫn hướng chính là bước đi chiến lược để doanh nghiệp bứt phá năng suất và làm chủ công nghệ sản xuất hiện đại.
