Băng tải xích cào: Cấu tạo, Cách hoạt động và Ứng dụng công nghiệp

Băng tải xích cào là gì?

Đặc điểm nhận biết:

• Bộ phận kéo: Sử dụng xích tải công nghiệp làm thành phần truyền lực chính.
• Bộ phận gạt: Các thanh cào (hoặc cánh gạt) được liên kết trực tiếp với dây xích.
• Cơ chế vận chuyển: Vật liệu được kéo hoặc đẩy liên tục trượt trên bề mặt máng hoặc đáy của thiết bị theo hướng định sẵn.

Mục đích sử dụng:

• Vận chuyển hiệu quả các loại vật liệu rời có khối lượng lớn.
• Thực hiện đồng thời các chức năng thu gom, kéo, gạt và cấp liệu.
• Hoạt động bền bỉ trong các môi trường công nghiệp nặng, khắc nghiệt.



Cấu tạo băng tải xích cào

• Khung băng tải: Khung băng tải: Làm bằng thép tấm hoặc inox (tùy môi trường), dạng máng kín hoặc hở. Kết cấu chịu lực tốt để nâng đỡ toàn bộ hệ thống, bảo vệ linh kiện và định hướng vật liệu. Yêu cầu độ cứng vững cao, bền bỉ và chống biến dạng khi chịu tải nặng.
• Xích tải: Là bộ phận truyền lực kéo chính của toàn bộ hệ thống. Thường dùng Xích con lăn, xích tải công nghiệp, xích đặc chủng chịu lực cao.
• Thanh cào/gạt: Liên kết bằng bu-lông hoặc mối hàn với mắt xích, chuyên cào và đẩy vật liệu dọc máng. Làm từ thép, inox hoặc vật liệu chống mài mòn, có hình dạng và kích thước tối ưu theo từng loại nguyên liệu.
• Nhông xích: Gồm nhông chủ động (gắn trục truyền động) và nhông bị động, ăn khớp chính xác với xích tải để truyền chuyển động. Yêu cầu gia công độ chính xác cao và đồng tâm tuyệt đối để tránh kẹt xích.
• Trục truyền động: Truyền mô-men xoắn mạnh mẽ từ cụm động cơ/hộp giảm tốc đến nhông xích chủ động. Yêu cầu cơ tính cao, khả năng chịu tải trọng uốn và xoắn cực tốt.
• Động cơ và hộp giảm tốc: Cung cấp nguồn năng lượng chính cho hệ thống. Được lựa chọn dựa trên công suất, mô-men xoắn, tốc độ, tỷ số truyền và có thể tích hợp biến tần để linh hoạt điều chỉnh tốc độ theo nhu cầu sản xuất.
• Bộ phận dẫn hướng và căng xích: Hệ thống thanh trượt, máng dẫn hướng giúp xích chạy đúng quỹ đạo. Cơ cấu tăng xích cơ khí hoặc thủy lực giúp duy trì độ căng hợp lý, hạn chế hiện tượng võng hoặc lệch xích.
• Cửa nạp và cửa xả: Thiết kế linh hoạt theo dây chuyền nhà máy, cho phép bố trí nhiều vị trí xả liệu dọc băng tải. Kích thước cửa được tính toán tối ưu dựa trên lưu lượng và kích thước hạt vật liệu.
• Các bộ phận phụ trợ: Gối đỡ, ổ bi chịu lực, chân đế vững chắc, tấm che bảo vệ an toàn, cảm biến hành trình, tủ điện điều khiển trung tâm và nút dừng khẩn cấp.

Nguyên lý hoạt động:

Thông số kỹ thuật cơ bản

• Năng suất vận tải: Từ 20 đến hơn 300 m3/h, đáp ứng được các dây chuyền sản xuất quy mô lớn.
• Tốc độ xích: Thường dao động từ 0.16 đến 0.5 m/s, đảm bảo lưu lượng cấp liệu đều đặn.
• Chiều dài linh hoạt: Có khả năng thiết kế hệ thống trải dài từ 5m đến hơn 50m, dễ dàng tích hợp vào các mặt bằng xưởng phức tạp.
• Độ dốc vận hành: Vận hành hiệu quả trên đường ngang (0°) hoặc đường nghiêng lên đến 45°, tối ưu hóa không gian lắp đặt.
• Vật liệu chế tạo:
  • Thân máng: Thép tấm cường độ cao, hoặc thép không gỉ (Inox 304/316) đối với ngành thực phẩm hoặc hóa chất ăn mòn.
  • Xích kéo: Xích hợp kim tôi cao tần, xích rèn chuyên dụng có tải trọng kéo đứt lớn.
  • Tấm cào: Thép chống mài mòn chuyên dụng (như Hardox hoặc tương đương) giúp gia tăng tuổi thọ thiết bị.

Phân loại băng tải xích cào

1. Phân loại theo hướng vận chuyển

• Băng tải xích cào ngang: Vận chuyển vật liệu theo đường thẳng hoặc mặt phẳng ngang.
• Băng tải xích cào nghiêng: Thiết kế dạng chữ L hoặc chữ Z để đưa vật liệu lên cao theo góc nghiêng.
• Băng tải xích cào đứng: Dùng trong không gian hẹp để nâng vật liệu theo phương thẳng đứng.

2. Phân loại theo kết cấu máng

• Băng tải xích cào hở/nửa kín: Dễ kiểm tra vật liệu nhưng ít chống bụi hơn.
• Băng tải xích cào ống kín :Toàn bộ hệ thống nằm trong ống kín, ngăn bụi tuyệt đối và chống tràn vật liệu. [1, 2]

3. Phân loại theo loại xích và cấu tạo

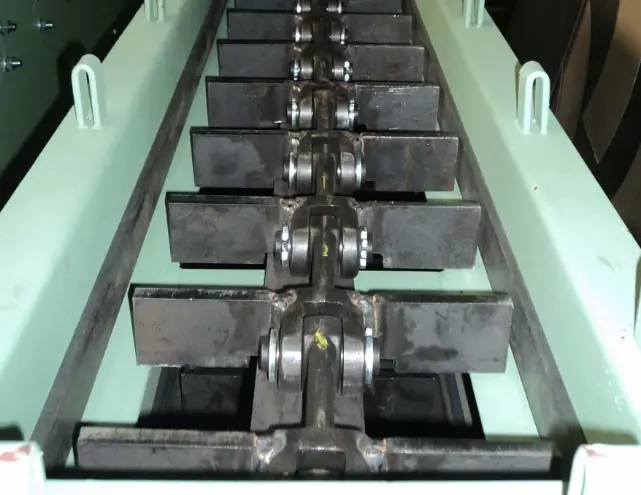

• Xích đơn: Cánh gạt gắn vào một sợi xích duy nhất ở giữa hoặc một bên, thích hợp cho tải trọng nhẹ và chiều dài ngắn.

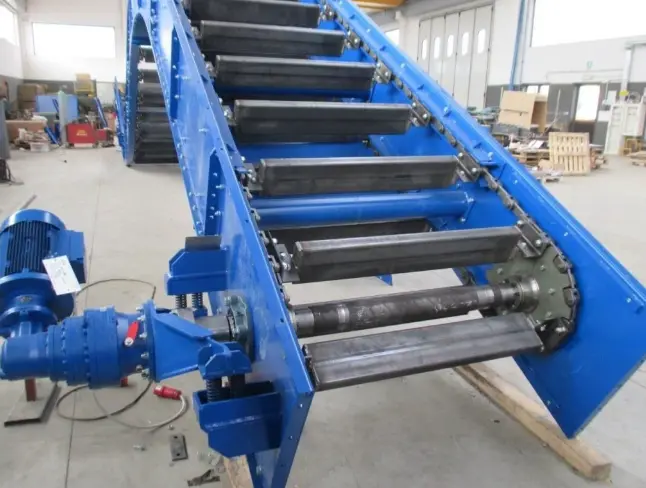

• Xích đôi: Hai bên là hai sợi xích song song kéo các thanh gạt dài ở giữa, giúp lực kéo khỏe và tải được vật liệu lớn, rộng.

Ứng dụng thực tế trong các ngành công nghiệp

• Ngành sản xuất Xi măng & Vật liệu xây dựng: Vận chuyển clinker nóng, nguyên liệu thô, đá vôi, phụ gia và than cám.
• Ngành Nhiệt điện: Vận chuyển than đá vào lò đốt và thu gom, thải tro xỉ nóng sau quá trình đốt.
• Ngành Khai khoáng & Luyện kim: Vận chuyển quặng khai thác, xỉ lò cao và các loại vật liệu có tải trọng lớn.
• Ngành Nông - Lâm sản & Công nghiệp gỗ: Vận chuyển dăm gỗ, vỏ trấu, viên nén mùn cưa (wood pellet) hoặc ngũ cốc với khối lượng lớn.

Tiêu chí lựa chọn băng tải xích cào phù hợp

• Xác định chính xác chủng loại và tính chất vật liệu cần vận chuyển.
• Đo lường chính xác năng suất yêu cầu của toàn dây chuyền.
• Xác định rõ chiều dài tuyến và độ cao nâng vật liệu (nếu có).
• Lựa chọn chủng loại xích tải chịu lực phù hợp với điều kiện làm việc.
• Chọn vật liệu chế tạo thanh cào tối ưu theo độ mài mòn của nguyên liệu.
• Tính toán công suất động cơ và thông số hộp giảm tốc chuẩn xác, dư tải hợp lý.
• Thiết kế kích thước bộ phận nhông và trục truyền động đạt tiêu chuẩn kỹ thuật.
• Lựa chọn vật liệu khung máng đáp ứng môi trường chống ăn mòn/chống bụi.
• Xem xét kỹ lưỡng khả năng bảo trì, tháo lắp và thay thế linh kiện nhanh chóng khi cần thiết.

Hướng dẫn vận hành băng tải xích cào

• Kiểm tra tổng thể độ căng của xích tải, tình trạng ăn khớp của nhông xích.
• Kiểm tra mức dầu bôi trơn trong hộp giảm tốc.
• Kiểm tra các thanh cào, bulong liên kết và các chi tiết cơ khí.
• Đảm bảo hệ thống điện an toàn, không có dị vật hoặc người đứng trong khoang chứa máng tải.

• Lắng nghe kỹ âm thanh phát ra để phát hiện kịp thời tiếng kêu bất thường.
• Kiểm tra độ rung của khung máy và nhiệt độ của động cơ/hộp giảm tốc.
• Đảm bảo cấp liệu đều đặn, tuyệt đối không cấp vượt quá công suất thiết kế cho phép.
• Nghiêm cấm đưa tay hoặc dụng cụ vào khu vực đang có chuyển động cơ khí nguy hiểm.

• Ngừng cấp nguyên liệu mới vào hệ thống trước tiên.
• Cho băng tải chạy tiếp đến khi toàn bộ vật liệu còn sót lại trong máng được xả sạch hoàn toàn.
• Tắt nguồn điện thiết bị.
• Thực hiện vệ sinh công nghiệp khu vực xung quanh và ghi sổ nhật ký vận hành (nếu có bất thường).

Bảo trì và bảo dưỡng băng tải xích cào

• Hàng ngày: Kiểm tra trực quan bên ngoài, vệ sinh sạch sẽ nguyên liệu bám dính quanh máng và cửa xả, lắng nghe tiếng ồn hoặc độ rung lạ.
• Định kỳ (Hàng tuần/Tháng): Kiểm tra độ chùng của xích tải, kiểm tra độ mòn của nhông và thanh cào, kiểm tra các ổ bi gối đỡ và tra mỡ bôi trơn đúng định mức, kiểm tra mức dầu hộp giảm tốc.
• Xử lý khi xích bị giãn: Kiểm tra mức độ kéo giãn của xích, sử dụng cơ cấu tăng xích để điều chỉnh lại độ căng tiêu chuẩn. Tiến hành thay mới dây xích nếu độ giãn đã vượt quá giới hạn an toàn kỹ thuật cho phép.
• Xử lý khi thanh cào bị mòn: Kiểm tra mức độ hao mòn cơ học, tiến hành thay thế từng thanh riêng lẻ hoặc thay toàn cụm tùy theo thiết kế cấu trúc ban đầu.

Các lỗi thường gặp và cách xử lý

An toàn sử dụng băng tải xích cào

• Lắp đặt đầy đủ các lồng che chắn bảo vệ tại tất cả các vị trí truyền động chuyển động nguy hiểm (nhông, xích, khớp nối).
• Trang bị hệ thống nút dừng khẩn cấp (Emergency Stop) ở các vị trí thuận lợi dọc theo tuyến băng tải.
• Tuyệt đối không vận hành thiết bị khi tháo rời các tấm che chắn bảo vệ cơ khí.
• Không chạm tay, đưa dụng cụ vào khu vực xích và thanh cào đang chuyển động.
• Bắt buộc ngắt toàn bộ nguồn điện và áp dụng quy trình khóa nguồn an toàn (Lockout/Tagout - LOTO) trước khi tiến hành bất kỳ hoạt động bảo trì, sửa chữa nào.
• Đào tạo chuyên môn an toàn lao động cho đội ngũ nhân sự vận hành trực tiếp.
• Thực hiện kiểm tra định kỳ hệ thống điện điều khiển và các thiết bị cơ khí bảo vệ an toàn.
