Rulo băng tải là gì? Cấu tạo, Phân loại, Nguyên lý hoạt động và Cách chọn phù hợp

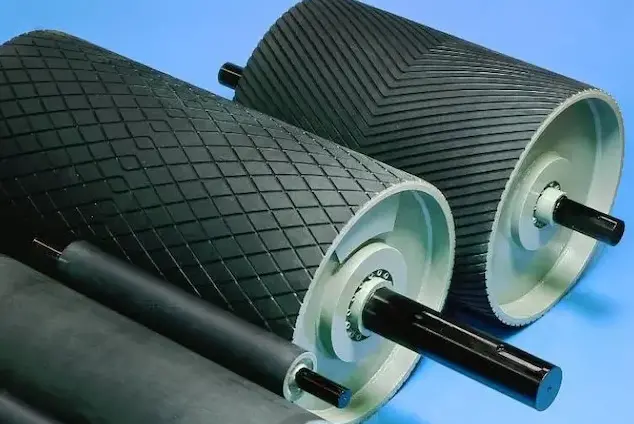

Rulo băng tải là gì?

Rulo băng tải (còn gọi là tang băng tải, pulley băng tải, tang dẫn động, quả lô băng tải) là một khối trụ tròn xoay lắp ở hai đầu hoặc các điểm uốn của khung máy. Bộ phận này chịu lực chính, giúp truyền chuyển động quay từ động cơ, đỡ, làm căng và dẫn hướng cho dây băng tải di chuyển trơn tru.


• Vị trí lắp đặt: Rulo được bố trí ở các đầu, đuôi hoặc các điểm chuyển hướng của hệ thống băng tải dây đai.
• Vai trò: Quyết định trực tiếp đến khả năng vận hành ổn định, hiệu suất truyền lực và tuổi thọ của toàn bộ hệ thống băng tải.



Rulo băng tải dùng để làm gì?



• Truyền lực từ động cơ đến dây băng.
• Kéo dây băng chuyển động liên tục.
• Đổi hướng chuyển động của dây băng.
• Tạo và duy trì độ căng cần thiết cho dây băng.
• Tăng góc ôm dây băng quanh tang chủ động.
• Hỗ trợ định hướng và ổn định đường chạy của băng.
• Trong một số thiết kế, rulo chuyên dụng còn hỗ trợ hạn chế vật liệu bám trên bề mặt pulley.



Rulo và con lăn băng tải có giống nhau không?



• Điểm giống nhau: Cả hai đều có hình dạng bên ngoài là dạng hình trụ quay.
• Khác nhau:
  • Chức năng: Rulo chịu lực kéo chính, truyền động hoặc đổi hướng dây băng chịu tải lớn; con lăn chủ yếu đỡ dây băng và vật liệu chạy bên trên để giảm ma sát.
  • Vị trí lắp đặt: Rulo lắp ở hai đầu hoặc các điểm căng/đổi hướng, con lăn băng tải lắp dọc theo khung băng tải (nhánh tải và nhánh hồi).
  • Kết cấu, tải trọng & truyền động: Rulo có trục lớn, kết cấu vững chắc, thường liên kết cứng với động cơ/hộp giảm tốc (đối với rulo chủ động); con lăn có trục nhỏ hơn, quay tự do nhờ lực ma sát với dây băng.

* Lưu ý: Cần phân biệt rõ khi đặt hàng để tránh nhầm lẫn. Một hệ thống băng tải cơ bản thường có ít nhất rulo đầu và rulo cuối; các rulo bổ sung phụ thuộc vào kết cấu và yêu cầu vận hành.

Cấu tạo chi tiết của rulo băng tải

Một chiếc rulo chất lượng cao là kết quả của sự kết hợp giữa thiết kế cơ khí chính xác và vật liệu bền bỉ. Các bộ phận chính bao gồm:

• Trục rulo: Trục thường được gia công từ thép hợp kim cường độ cao (như C45 hoặc 40Cr) để chịu được lực uốn và xoắn liên tục.
• Vỏ tang trống: Là bề mặt tiếp xúc trực tiếp với dây băng tải. Vỏ được làm từ ống thép đúc hoặc thép tấm cuộn, đảm bảo độ tròn trịa và khả năng chịu tải nặng. Bề mặt vỏ thường được bọc cao su để tăng ma sát.
• Mặt bích: Đĩa chặn hai đầu liên kết vỏ và trục. Đây là nơi chịu ứng suất lớn, vì vậy cần được gia công hàn chuẩn xác để đảm bảo rulo quay đồng tâm.
• Ổ bi và gối đỡ: Các thương hiệu vòng bi hàng đầu (như SKF, NSK) thường được ưu tiên để đảm bảo sự vận hành êm ái và giảm thiểu nhiệt lượng ma sát.
• Hệ thống khóa trục: Đảm bảo trục được gắn chặt vào tang trống một cách chắc chắn, giúp tháo lắp dễ dàng khi cần bảo trì mà không làm hỏng trục.



Nguyên lý hoạt động của rulo băng tải

1. Nguyên lý truyền động

 Động cơ tạo ra mô-men xoắn --> Hộp giảm tốc điều chỉnh tốc độ và khuếch đại mô-men --> Mô-men được truyền đến trục rulo chủ động --> Rulo quay và tạo lực ma sát với dây băng --> Dây băng chuyển động kéo theo vật liệu.

2. Nguyên lý quay vòng của dây băn

Rulo đầu kéo dây băng --> Dây băng chạy qua nhánh tải --> Đến cuối băng, dây băng vòng qua rulo bị động --> Dây băng quay trở lại nhánh hồi và tiếp tục chu trình liên tục.


Phân loại rulo băng tải phổ biến

Tùy thuộc vào vị trí và yêu cầu công việc, rulo được phân thành các loại chính:


1. Rulo chủ động (Drive Pulley): Đặt tại đầu ra của băng tải. Đây là rulo nhận lực trực tiếp từ động cơ, nên bề mặt thường được bọc cao su dày với các họa tiết chống trượt để đảm bảo truyền lực tối đa.
2. Rulo bị động (Tail / Bend Pulley): Đặt ở cuối băng tải hoặc các góc cua. Loại này giúp dây băng đổi hướng và quay trở lại nhánh dưới.
3. Rulo căng băng (Take-up Pulley): Có nhiệm vụ giữ cho băng tải luôn ở trạng thái căng nhất định, bù trừ độ giãn dài của dây trong quá trình sử dụng lâu dài.
4. Rulo bọc cao su:
   • Cao su trơn: Dành cho môi trường làm việc sạch sẽ, khô ráo.
   • Cao su xẻ rãnh (gân kim cương/rãnh rích rắc): Chuyên dùng trong môi trường bụi bẩn, ẩm ướt hoặc bùn đất. Rãnh giúp tăng ma sát và thoát vật liệu bám dính nhanh chóng.



Thông số kỹ thuật rulô băng tải



• Loại rulô: Rulô chủ động / Rulô bị động / Rulô tăng đơ / Rulô ép góc ôm...
• Đường kính rulô (D): Ví dụ: φ219mm, φ320mm, φ500mm...
• Chiều dài mặt rulô (L): Phù hợp với chiều rộng dây băng (ví dụ: băng tải rộng 600mm --> L = 650mm)
• Đường kính trục (d): Ví dụ: φ50mm, φ75mm, φ90mm...
• Vật liệu thân & trục: Thép cacbon thông thường hoặc Inox 304
• Bề mặt rulô: Thép trơn / Bọc cao su dày 10mm (có rãnh) / Phủ Ceramic
• Tốc độ & Công suất: Tốc độ băng 1.5m/s, công suất motor đi kèm
• Môi trường làm việc: Khô ráo / Ẩm ướt / Có hóa chất / Nhiệt độ cao



So sánh rulo chủ động và rulo bị động



Tiêu chí	Rulo chủ động (Drive Pulley)	Rulo bị động (Tail / Bend Pulley)
Chức năng chính	Truyền lực kéo dây băng	Đổi hướng, hỗ trợ căng băng
Kết nối motor	Có (qua hộp giảm tốc hoặc khớp nối)	Thường không
Vị trí lắp đặt	Thường ở đầu xả vật liệu	Thường ở đầu cấp liệu hoặc điểm chuyển hướng
Yêu cầu độ bám	Cao (thường bọc cao su/ceramic)	Thấp hơn tùy ứng dụng
Tải trọng	Chịu lực kéo truyền động lớn	Chủ yếu chịu lực căng từ dây băng
Kết cấu	Phức tạp, yêu cầu gia công độ chính xác cao	Đơn giản hơn trong nhiều ứng dụng



Ứng dụng của rulo băng tải



• Ngành sản xuất công nghiệp: Dây chuyền lắp ráp, chế biến, vận chuyển bán thành phẩm.
• Kho vận và logistics: Hệ thống phân loại hàng hóa, kiện hàng, kho thông minh tự động.
• Ngành khai khoáng: Vận chuyển đá, than, quặng và các vật liệu rời khắc nghiệt.
• Ngành xi măng & vật liệu xây dựng: Vận chuyển cát, đá, xi măng và clinker.
• Ngành thực phẩm: Sử dụng rulo inox chuyên dụng đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm.
• Các hệ thống chuyên dụng: Băng tải góc nghiêng lớn, băng tải trường độ dài hoặc hệ thống nhiều điểm đổi hướng phức tạp.

Tiêu chí đánh giá rulo băng tải chất lượng



• Độ chính xác gia công: Đảm bảo độ đồng tâm, độ tròn và độ thẳng trục cao để hạn chế tối đa độ đảo.
• Độ cân bằng động: Rất quan trọng đối với rulo quay tốc độ cao nhằm triệt tiêu hiện tượng rung lắc gây hại cho ổ bi và khung máy.
• Khả năng chịu tải: Thân rulo, trục và các mối hàn/liên kết đạt tiêu chuẩn thiết kế cơ khí.
• Chất lượng lớp phủ: Lớp cao su hoặc ceramic bám dính chắc chắn vào vỏ thép, không bị phồng rộp hay bong tróc.
• Chất lượng ổ bi và gối đỡ: Sử dụng vòng bi chính hãng, kín khít, hoạt động bền bỉ trong môi trường công nghiệp.



Cách lựa chọn rulo băng tải phù hợp

Để lựa chọn rulo chính xác và tối ưu, cần xem xét các yếu tố sau:


• Xác định loại băng tải: Băng tải PVC/PU, băng tải cao su, băng tải vật liệu rời hay băng tải nghiêng.
• Kích thước hình học: Chiều rộng dây băng, chiều dài mặt rulo và đường kính tương thích.
• Tải trọng: Tính toán khối lượng sản phẩm, vật liệu trên mỗi mét băng và tải trọng cực đại khi khởi động.
• Tốc độ vận hành: Đánh giá tốc độ thấp, trung bình hay cao để chọn đường kính và kết cấu cơ khí phù hợp.
• Môi trường làm việc: Khô, ẩm ướt, nhiều bụi, dính dầu mỡ, hóa chất hoặc nhiệt độ cao.
• Vật liệu và lớp phủ: Quyết định dùng thép, inox, cao su, ceramic hay rãnh thoát nước.
• Phương án truyền động: Khớp nối, xích, đai hoặc motor giảm tốc tích hợp (drum motor).
• Kiểm tra bản vẽ lắp đặt: Đảm bảo kích thước trục, vị trí then và khoảng cách gối đỡ khớp với khung máy.



Hướng dẫn bảo dưỡng rulo băng tải



• Kiểm tra định kỳ: Theo dõi tình trạng bề mặt, độ rung, nhiệt độ ổ bi và tiếng ồn bất thường.
• Kiểm tra lớp phủ: Phát hiện sớm các vết nứt, mòn cục bộ hoặc bong tróc lớp cao su/ceramic.
• Kiểm tra độ đồng tâm: Đảm bảo trục và gối đỡ không bị rơ lắc hay dịch chuyển.
• Bôi trơn ổ bi: Tra mỡ định kỳ theo khuyến cáo của nhà sản xuất ổ bi, tránh bôi quá nhiều gây sinh nhiệt.
• Tiêu chí thay thế: Thay mới rulo ngay khi trục bị cong/gãy, thân rulo biến dạng nặng, lớp phủ mòn quá giới hạn hoặc ổ bi hư hỏng không thể phục hồi.



Những lỗi thường gặp ở rulo băng tải và cách xử lý

1. Mòn bề mặt và bong tróc cao su:

• Nguyên nhân: Ma sát liên tục; vật liệu lọt vào giữa dây và rulo; chất lượng cao su kém.
• Cách xử lý: Kiểm tra định kỳ, tiến hành bọc lại cao su khi mòn sâu. Lắp chổi quét và gạt làm sạch băng tải ở nhánh hồi.

2. Trượt dây băng trên rulo chủ động:

• Nguyên nhân: Độ căng băng chưa đủ; rulo bị mòn nhẵn hoặc dính dầu mỡ, nước; quá tải.
• Cách xử lý: Tăng độ căng dây qua hệ thống rulo căng băng. Vệ sinh bề mặt rulo, đổi sang dùng rulo bọc cao su xẻ rãnh để tăng ma sát.

3. Hỏng vòng bi và kẹt gối đỡ:

• Nguyên nhân: Thiếu mỡ bôi trơn; bụi bẩn, nước lọt vào trong; lực căng băng quá lớn.
• Cách xử lý: Bổ sung mỡ chịu nhiệt định kỳ. Thay thế phớt chắn bụi và đổi vòng bi mới ngay khi có tiếng kêu lạ.

4. Rulo bị đảo, rung lắc:

• Nguyên nhân: Trục bị cong do quá tải; lỗi gia công kém đồng tâm; lỏng bu-lông bệ máy.
• Cách xử lý: Siết chặt bu-lông bệ đỡ. Kiểm tra độ đảo, nắn chỉnh hoặc thay trục/rulo mới nếu biến dạng nặng.

5. Nứt gãy trục hoặc thủng vỏ tang trống:

• Nguyên nhân: Ứng suất mỏi vật liệu; lỗi mối hàn; dị vật lớn kẹt đột ngột vào hệ thống.
• Cách xử lý: Hàn gia cường với vết nứt nhỏ. Thay mới hoàn toàn nếu trục gãy hoặc vỏ thủng nặng để đảm bảo an toàn vận hành.



Kết luận

Rulo băng tải tuy chỉ là một bộ phận cơ khí phụ trợ nhưng lại đóng vai trò quyết định trực tiếp đến hiệu suất vận hành, độ bền và tính ổn định của toàn bộ hệ thống băng tải. Việc đầu tư thiết kế chính xác, lựa chọn vật liệu cao cấp, cùng quy trình vận hành và bảo dưỡng đúng kỹ thuật sẽ giúp doanh nghiệp tối ưu hóa chi phí, hạn chế tối đa sự cố dừng máy và nâng cao hiệu quả sản xuất trong dài hạn.
