Gia công 5 trục là gì? Các loại, ứng dụng và chi phí

Gia công 5 trục là gì?

Gia công 5 trục là quá trình gia công đa trục CNC ( Computer Numerical Control ) có độ chính xác cao, hoạt động đồng thời trên năm trục khác nhau. Phương pháp tiên tiến này cho phép dụng cụ cắt di chuyển qua các trục tuyến tính X, Y, Z, cũng như xoay trên các trục A và B để tiếp cận phôi từ mọi hướng.

Gia công 5 trục nổi bật ở khả năng sản xuất hiệu quả các bộ phận phức tạp với độ chính xác cao. Trong thiết lập này, một máy duy nhất thực hiện những gì theo truyền thống đòi hỏi nhiều thiết lập, giảm thời gian và tăng độ chính xác. Năm trục chuyển động – X, Y, Z, A và B – cho phép công cụ cắt tạo ra các hình dạng phức tạp, các đường cắt và hình học tinh vi mà các máy 3 trục thông thường không thể làm được.


Lịch sử gia công 5 trục

Nguồn gốc của gia công 5 trục, một nền tảng trong gia công cơ khí CNC hiện đại , cũng hấp dẫn như chính công nghệ này. Nó xuất hiện từ nhu cầu giải quyết những thách thức sản xuất phức tạp, đặc biệt là trong ngành hàng không vũ trụ, nơi độ chính xác và tính phức tạp là tối quan trọng. Hành trình này từ khi bắt đầu cho đến những tiến bộ hiện tại minh họa cho sự theo đuổi không ngừng nghỉ về độ chính xác và hiệu quả trong sản xuất.


- Ai và khi nào phát minh ra gia công 5 trục?

Sự ra đời của gia công 5 trục được cho là nhờ những nỗ lực cải tiến của những người tiên phong vào giữa thế kỷ 20. Trong thời đại này, nhu cầu gia công các bộ phận phức tạp, đặc biệt là trong lĩnh vực hàng không vũ trụ, đã dẫn đến việc khám phá vượt ra ngoài khả năng 3 trục truyền thống.

Cá nhân hoặc nhóm cụ thể chịu trách nhiệm cho phát minh mang tính đột phá này vẫn là chủ đề tranh luận giữa các nhà sử học và kỹ sư. Tuy nhiên, người ta thừa nhận rộng rãi rằng sự phát triển này là một nỗ lực hợp tác, được thúc đẩy bởi nhu cầu ngày càng tăng của ngành hàng không vũ trụ.


Cách hoạt động của Gia công CNC 5 trục

Gia công CNC 5 trục là hình mẫu của công nghệ sản xuất tiên tiến. Không chỉ là sản xuất trừ; mà còn là định nghĩa lại độ chính xác và mở rộng ranh giới của những gì có thể trong gia công CNC. Phần này sẽ phân tích các chức năng và hoạt động của máy CNC 5 trục, cung cấp hiểu biết rõ ràng về các hoạt động phức tạp nhưng hấp dẫn của nó.


- Số “5” trong 5 trục biểu thị điều gì?

Hiểu được năm trục trong gia công 5 trục là chìa khóa để đánh giá cao khả năng của nó. Mỗi trục đại diện cho một hướng duy nhất mà dụng cụ cắt hoặc phôi có thể di chuyển, cho phép thiết kế phức tạp và độ chính xác cao trong sản xuất. Hãy cùng phân tích ý nghĩa của từng trục:


• Trục X : Đây là chuyển động theo chiều ngang dọc theo chiều dài của bệ máy. Đây là chuyển động cơ bản cho hầu hết các máy CNC, bao gồm cả các biến thể 5 trục.
• Trục Y : Hoạt động kết hợp với trục X, trục Y biểu thị chuyển động ngang vuông góc với trục X. Nó mở rộng khả năng gia công từ trường tuyến tính sang trường phẳng.
• Trục Z : Chuyển động theo chiều dọc, cho phép dụng cụ cắt di chuyển lên và xuống. Trục này rất quan trọng để kiểm soát độ sâu trong các quy trình gia công.
• Trục A : Trục này cho phép quay quanh trục X. Trục này đóng vai trò quan trọng để tiếp cận các góc và cạnh của phôi mà nếu chỉ sử dụng các chuyển động X, Y và Z thì không thể tiếp cận được.
• Trục B : Tương tự như trục A, trục B cung cấp chuyển động quay nhưng quanh trục Y. Chuyển động quay bổ sung này càng tăng cường khả năng tạo ra các hình học phức tạp của máy.



Cấu hình 5 trục chính là gì?

Máy CNC 5 trục, được biết đến với tính linh hoạt và độ chính xác, có nhiều cấu hình khác nhau. Mỗi cấu hình đều mang lại những lợi ích riêng và phù hợp với các ứng dụng cụ thể. Hiểu được các cấu hình này là điều cần thiết đối với các nhà sản xuất và thợ máy để lựa chọn đúng máy cho nhu cầu cụ thể của họ.

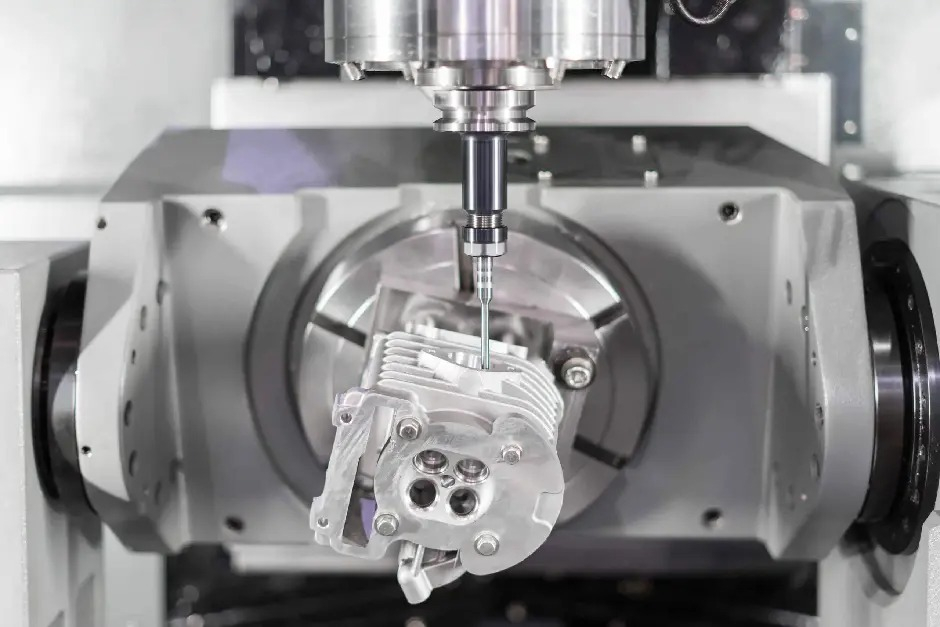

- Cấu hình bàn Trunnion

Cấu hình bàn trunnion trong máy 5 trục là lựa chọn phổ biến do độ bền và độ chính xác của nó. Sau đây là cách thức hoạt động của nó:


• Bàn trunnion về cơ bản là một bàn quay nghiêng phôi về phía trục chính, cho phép tiếp cận nhiều mặt của chi tiết chỉ trong một lần thiết lập.
• Cấu hình này được biết đến với độ ổn định và hỗ trợ cao, đặc biệt đối với các phôi nặng hoặc lớn.
• Thiết lập chốt xoay giúp giảm thiểu nhu cầu thiết lập nhiều lần, giảm thời gian và tăng độ chính xác.
• Sản phẩm lý tưởng cho các bộ phận phức tạp, chẳng hạn như các bộ phận hàng không vũ trụ, nơi độ chính xác là tối quan trọng.



- Cấu hình đầu xoay

Cấu hình đầu xoay cung cấp một cách tiếp cận khác đối với gia công 5 trục:


• Trong thiết lập này, đầu trục chính di chuyển thay vì bàn. Đầu có thể xoay và quay, cung cấp các trục chuyển động bổ sung.
• Cấu hình này cho phép linh hoạt hơn trong việc định vị và góc dụng cụ, điều này rất quan trọng đối với các thiết kế phức tạp và hình học phức tạp.
• Máy đầu xoay thường nhanh hơn và năng động hơn, phù hợp với công việc chi tiết và chính xác khi dụng cụ cần tiếp cận phôi từ nhiều góc độ khác nhau.
• Chúng thường được ưa chuộng cho các bộ phận nhỏ hơn, nơi có thể tận dụng tối đa mức độ khớp nối và tốc độ cao.



Có những loại máy CNC 5 trục nào?

Máy CNC 5 trục có nhiều loại khác nhau, mỗi loại có cấu hình và khả năng riêng biệt. Hiểu được các loại này là rất quan trọng để các nhà sản xuất khai thác hết tiềm năng của công nghệ 5 trục trong các ứng dụng cụ thể của họ.


- Máy 5 trục Head/Head

Mô tả kỹ thuật: Máy 5 trục Head/Head có cả đầu xoay và đầu nghiêng. Chuyển động kép này cho phép thực hiện các nhiệm vụ gia công phức tạp với độ chính xác cao.

Thuận lợi:


• Nâng cao độ chính xác và tính linh hoạt trong việc định vị dụng cụ.
• Khả năng gia công các hình dạng phức tạp và các chi tiết tinh xảo.
• Giảm nhu cầu thiết lập nhiều lần, nâng cao năng suất.

Ứng dụng:


• Lý tưởng cho các bộ phận hàng không vũ trụ và ô tô.
• Thích hợp cho khuôn mẫu và khuôn dập phức tạp.
• Được ưa chuộng trong các ứng dụng đòi hỏi độ chính xác hình học cao.



- Máy 5 trục dạng bàn/đầu

Mô tả kỹ thuật: Trong máy 5 trục Bàn/Đầu, bàn quay và nghiêng, trong khi đầu chủ yếu di chuyển theo các trục tuyến tính.

Thuận lợi:


• Độ ổn định cao hơn đối với các phôi nặng hoặc lớn.
• Hiệu quả trong việc xử lý nhiều hình dạng bộ phận khác nhau.
• Thích hợp cho cả hoạt động gia công thô và hoàn thiện.

Ứng dụng:


• Có hiệu quả đối với các bộ phận hàng không vũ trụ lớn và các thành phần công nghiệp nặng.
• Được sử dụng trong sản xuất ngành năng lượng, như cánh tua bin.
• Thích hợp cho việc tạo khuôn mẫu và hoa văn lớn.



- Máy 5 trục dạng bàn/bàn

Mô tả kỹ thuật: Máy 5 trục dạng bàn/bàn bao gồm một bàn có thể thực hiện cả hành động xoay và nghiêng, mang lại những lợi ích vận hành riêng biệt.

Thuận lợi:


• Thích hợp cho các bộ phận yêu cầu chuyển động 5 trục đồng thời.
• Độ chính xác cao và khả năng kiểm soát hình học phức tạp.
• Đa năng trong việc xử lý các kích thước và hình dạng phôi khác nhau.

Ứng dụng:


• Thích hợp cho các thành phần của ngành y tế như cấy ghép.
• Được sử dụng trong sản xuất các bộ phận phức tạp có độ chính xác cao.
• Thích hợp cho các nhiệm vụ gia công tùy chỉnh hoặc chuyên biệt.



Có những quy trình nào sử dụng máy 5 trục?

Máy CNC 5 trục không chỉ giới hạn ở các hoạt động phay truyền thống. Tính linh hoạt của chúng cho phép chúng được sử dụng trong nhiều quy trình khác nhau, mỗi quy trình đều tận dụng các khả năng riêng biệt của chúng để nâng cao sản xuất và hiệu quả. Sau đây là một số quy trình khác nhau sử dụng máy 5 trục:


• Phay 5 trục: Ứng dụng phổ biến nhất, trong đó máy thực hiện các thao tác cắt trên phôi từ năm trục khác nhau cùng lúc. Lý tưởng cho các hình dạng phức tạp và các bộ phận có độ chính xác cao.
• Cắt tia nước 5 trục: Sử dụng luồng nước áp suất cao, đôi khi trộn với chất mài mòn, để cắt vật liệu. Cắt tia nước 5 trục được sử dụng để cắt các thiết kế và hình dạng phức tạp trên nhiều loại vật liệu, từ kim loại đến vật liệu composite.
• Cắt laser 5 trục: Sử dụng chùm tia laser tập trung để cắt hoặc khắc vật liệu. Quy trình này nổi tiếng về độ chính xác và được sử dụng rộng rãi trong ngành điện tử và hàng không vũ trụ.
• Mài 5 trục: Bao gồm việc sử dụng bánh mài quay để loại bỏ vật liệu khỏi phôi. Điều này đặc biệt hữu ích để sản xuất các bộ phận và công cụ có độ chính xác cao.
• Cắt Plasma 5 trục: Tương tự như cắt bằng tia nước, nhưng sử dụng đèn khò plasma để cắt qua các vật liệu dẫn điện, chẳng hạn như thép và nhôm. Phương pháp này thường được sử dụng trong ngành công nghiệp ô tô và xây dựng.



Những bộ phận nào phù hợp cho gia công 5 trục?

Gia công 5 trục, với khả năng tiên tiến của nó, đặc biệt phù hợp với các bộ phận đòi hỏi hình học phức tạp và độ chính xác cao. Các loại bộ phận khác nhau được hưởng lợi từ khả năng độc đáo của máy CNC 5 trục, cho phép thiết kế phức tạp và hoàn thiện bề mặt vượt trội. Dưới đây là một số bộ phận phù hợp nhất với gia công 5 trục.


- Các bộ phận bề mặt phức tạp

Những bộ phận này được đặc trưng bởi bề mặt phức tạp và hình dạng chi tiết.

Đặc điểm điển hình:


• Bề mặt không tuyến tính, đòi hỏi đường chạy dao phức tạp.
• Hình dạng phức tạp không thể gia công bằng máy 3 trục.
• Yêu cầu độ chính xác cao với dung sai chặt chẽ.

Ứng dụng:


• Các thành phần hàng không vũ trụ như cánh tua bin.
• Các bộ phận ô tô như linh kiện động cơ.
• Cấy ghép y tế đòi hỏi hình dạng phức tạp và bề mặt hoàn thiện cao cấp.



- Các bộ phận đĩa

Các bộ phận đĩa có hình tròn và phẳng, thường đòi hỏi gia công chính xác ở cả hai mặt.

Đặc điểm điển hình:


• Yêu cầu gia công đồng đều ở cả hai mặt.
• Thường bao gồm các mẫu phức tạp và các lỗ chính xác.
• Yêu cầu độ chính xác cao về sự cân bằng và đối xứng.

Ứng dụng:

Đĩa phanh ô tô.
Bánh răng và bánh đà chính xác.
Các bộ phận trong máy móc đòi hỏi sự cân bằng quay.


- Các bộ phận loại hộp

Đây là những bộ phận có hình khối hoặc hình hộp chiếm ưu thế, cần gia công chính xác trên nhiều mặt.

Đặc điểm điển hình:


• Cần gia công trên nhiều mặt, thường là trong một lần thiết lập.
• Độ chính xác trong chi tiết góc và hoàn thiện cạnh.
• Nhiều kích cỡ khác nhau, từ hộp nhỏ đến vỏ máy lớn.

Ứng dụng:


• Vỏ bọc cho các thiết bị và máy móc điện tử.
• Các thành phần của máy công cụ.
• Các bộ phận cần có túi bên trong và hình học bên ngoài phức tạp.



- Các bộ phận có hình dạng đặc biệt

Các bộ phận có hình dạng đặc biệt là những bộ phận có hình dạng độc đáo, không theo tiêu chuẩn.

Đặc điểm điển hình:


• Hình dạng không theo quy ước đòi hỏi đường chạy công cụ thích ứng.
• Cấu trúc bên trong và kênh phức tạp.
• Mức độ tùy chỉnh và độ chính xác cao.

Ứng dụng:


• Các bộ phận tùy chỉnh cho máy móc chuyên dụng.
• Nguyên mẫu và các bộ phận dành cho lĩnh vực nghiên cứu và phát triển.
• Các tác phẩm nghệ thuật và trang trí đòi hỏi độ chi tiết và độ chính xác cao.



Những ứng dụng khác nhau của gia công 5 trục và các ngành công nghiệp được hưởng lợi từ nó là gì?

Gia công CNC 5 trục, với độ chính xác và tính linh hoạt vô song, được ứng dụng trong nhiều ngành công nghiệp khác nhau. Công nghệ tiên tiến này đã cách mạng hóa cách sản xuất các bộ phận phức tạp, cung cấp giải pháp cho một số nhu cầu sản xuất đầy thách thức nhất.


- Ngành hàng không vũ trụ

Ngành công nghiệp hàng không vũ trụ được hưởng lợi rất nhiều từ khả năng gia công 5 trục, đặc biệt đối với các linh kiện đòi hỏi độ chính xác cao và hình học phức tạp.


• Cánh tuabin có hình dạng phức tạp và dung sai chặt chẽ.
• Các thành phần cấu trúc của máy bay, đòi hỏi gia công chính xác.
• Các bộ phận động cơ đòi hỏi hình dạng phức tạp và bề mặt nhẵn mịn.



- Ngành Y tế

Trong ngành y tế, độ chính xác và khả năng thích ứng của gia công 5 trục đóng vai trò quan trọng, đặc biệt là đối với các thành phần tùy chỉnh và phức tạp.


• Cấy ghép chỉnh hình như thay khớp, đòi hỏi độ chính xác cao.
• Dụng cụ phẫu thuật có thiết kế phức tạp.
• Chân tay giả được thiết kế riêng theo nhu cầu của từng bệnh nhân.



- Thiết bị điện tử

Ngành công nghiệp điện tử, nổi tiếng với các linh kiện nhỏ và chính xác, sử dụng gia công 5 trục để có độ chính xác và hiệu quả cao.


• Các thành phần của điện thoại thông minh và máy tính, đòi hỏi sự chi tiết cao.
• Các đầu nối và vỏ bọc có hình dạng phức tạp.
• Phần cứng bảng mạch in (PCB) và bộ tản nhiệt có kích thước chính xác.



- Ngành năng lượng

Gia công 5 trục đóng góp đáng kể vào lĩnh vực năng lượng, đặc biệt là trong sản xuất các linh kiện cho nguồn năng lượng tái tạo.


• Các bộ phận của tuabin gió, bao gồm bánh răng và rotor.
• Linh kiện cho tấm pin mặt trời, yêu cầu kích thước chính xác.
• Các bộ phận cho nhà máy thủy điện, bao gồm cả cánh tua bin phức tạp.



Làm thế nào để tối đa hóa hiệu quả gia công 5 trục?

Gia công CNC 5 trục mang đến những cơ hội vô song để sản xuất các bộ phận phức tạp với độ chính xác cao. Tuy nhiên, việc tối đa hóa hiệu quả của máy 5 trục đòi hỏi một cách tiếp cận chiến lược, tập trung vào phần mềm, hệ thống phát hiện công cụ, ngăn ngừa va chạm và thành thạo nghệ thuật phay. Ở đây, chúng tôi khám phá những lĩnh vực quan trọng này.


- Tầm quan trọng của phần mềm và kiểm soát

Phần mềm và hệ thống điều khiển trong gia công 5 trục đóng vai trò quan trọng trong việc tối đa hóa hiệu quả và độ chính xác.


• Phần mềm tiên tiến cho phép kiểm soát chính xác đường chạy dao, đảm bảo gia công chính xác và hiệu quả.
• Hệ thống điều khiển CNC hiện đại giúp tăng cường khả năng phản hồi của máy, cho phép điều chỉnh nhanh hơn và gia công chính xác hơn.
• Các giải pháp phần mềm tích hợp tạo điều kiện thuận lợi cho việc giao tiếp liền mạch giữa thiết kế và sản xuất, giảm thiểu lỗi và nâng cao năng suất.



- Triển khai Hệ thống phát hiện công cụ

Hệ thống phát hiện công cụ rất cần thiết để duy trì hiệu quả trong gia công 5 trục.


• Các hệ thống này theo dõi tình trạng hao mòn và hỏng hóc của dụng cụ, cảnh báo người vận hành trước khi chúng gây ra sự cố.
• Đo lường và bù trừ dụng cụ tự động giúp tiết kiệm thời gian và giảm lỗi của con người, đảm bảo chất lượng gia công đồng nhất.
• Việc triển khai các hệ thống này có thể giảm đáng kể thời gian chết máy và tăng tổng sản lượng sản xuất.

- Ngăn ngừa va chạm

Việc ngăn ngừa va chạm rất quan trọng để duy trì tính toàn vẹn của cả máy và phôi.


• Phần mềm mô phỏng tiên tiến dự đoán các va chạm tiềm ẩn và cho phép người vận hành thực hiện các điều chỉnh cần thiết trước khi gia công thực tế.
• Thiết lập mức an toàn phù hợp và sử dụng hệ thống giám sát thời gian thực có thể ngăn ngừa những tai nạn tốn kém.
• Việc đào tạo thường xuyên cho người vận hành về các chiến lược tránh va chạm là điều cần thiết để duy trì không gian làm việc an toàn và hiệu quả.



- Hiểu về nghệ thuật phay 5 trục

Việc thành thạo phay 5 trục vừa là khoa học vừa là nghệ thuật, đòi hỏi phải hiểu biết sâu sắc về khả năng và hạn chế của máy.


• Người vận hành phải có hiểu biết sâu sắc về đặc tính của vật liệu đang gia công để tối ưu hóa đường chạy dao và tốc độ.
• Hiểu được động lực của chuyển động 5 trục giúp lập trình các chiến lược gia công hiệu quả.
• Việc học tập và thử nghiệm liên tục các kỹ thuật và công cụ khác nhau có thể dẫn đến những phương pháp tiếp cận sáng tạo giúp nâng cao hiệu quả.



Ưu điểm của gia công CNC 5 trục

Gia công CNC 5 trục đã cách mạng hóa ngành sản xuất, mang lại vô số lợi thế giúp nâng cao năng lực sản xuất. Sau đây là một số lợi ích chính:


• Hình dạng phức tạp: Khả năng gia công các hình dạng phức tạp và thiết kế tinh xảo mà máy 3 trục truyền thống không thể thực hiện được.
• Độ chính xác và khả năng lặp lại cao: Độ chính xác vượt trội trong gia công, đảm bảo các bộ phận được sản xuất đồng đều với độ chính xác cao.
• Cải thiện hiệu quả thiết lập: Giảm thời gian thiết lập vì có thể gia công nhiều mặt của một bộ phận trong một lần thiết lập, giúp nâng cao hiệu quả sản xuất.
• Chất lượng bề mặt hoàn thiện: Khả năng đạt được độ hoàn thiện bề mặt cao cấp, giảm nhu cầu về các quy trình hoàn thiện bổ sung.
• Loại bỏ vật liệu nhanh hơn: Tốc độ loại bỏ vật liệu hiệu quả, đặc biệt là ở các bộ phận phức tạp, giúp tăng tốc quá trình sản xuất.



Nhược điểm của gia công CNC 5 trục

Mặc dù gia công CNC 5 trục mang lại những lợi thế đáng kể nhưng nó cũng đi kèm với một số hạn chế và thách thức nhất định:


• Chi phí cao: Chi phí đầu tư ban đầu và bảo trì cho máy 5 trục thường cao hơn so với máy CNC truyền thống.
• Độ phức tạp của lập trình: Việc tạo chương trình gia công 5 trục có thể phức tạp hơn, đòi hỏi phần mềm tiên tiến và lập trình lành nghề.
• Người vận hành có tay nghề cao: Vận hành và xử lý sự cố máy 5 trục đòi hỏi trình độ kỹ năng và đào tạo cao hơn.



Giải mã những lầm tưởng phổ biến về gia công 5 trục

Gia công CNC 5 trục, mặc dù là một bước đột phá trong sản xuất chính xác, nhưng thường bị bao quanh bởi những quan niệm sai lầm. Việc giải quyết những quan niệm sai lầm này là rất quan trọng để hiểu được khả năng và hạn chế thực sự của công nghệ này.


- 5 trục chỉ dành cho các bộ phận phức tạp



• Thực tế: Trong khi gia công 5 trục vượt trội trong việc sản xuất các bộ phận phức tạp, lợi ích của nó không chỉ giới hạn ở đó. Nó còn nâng cao hiệu quả và độ chính xác của các bộ phận đơn giản hơn.
• Ứng dụng rộng hơn: Máy 5 trục rất linh hoạt, phù hợp với nhiều bộ phận từ thiết kế cơ bản đến phức tạp, giúp tiếp cận phôi tốt hơn và giảm nhu cầu thiết lập nhiều lần.



- Nó đắt hơn giá trị thực của nó



• Thực tế: Khoản đầu tư ban đầu vào máy 5 trục có thể cao hơn, nhưng lợi ích lâu dài thường lớn hơn chi phí.
• Hiệu quả về chi phí: Giảm thời gian thiết lập, cải thiện bề mặt hoàn thiện và khả năng sản xuất các bộ phận phức tạp chỉ trong một lần thiết lập có thể giúp tiết kiệm chi phí đáng kể trong thời gian dài.



-  Đường cong học tập quá dốc



• Thực tế: Trong khi gia công 5 trục đòi hỏi phải có quá trình học tập thì sự tiến bộ của phần mềm thân thiện với người dùng và các nguồn tài nguyên đào tạo đã giúp quá trình này dễ tiếp cận hơn.
• Đào tạo dễ quản lý: Các nhà sản xuất ngày càng cung cấp chương trình đào tạo toàn diện, giúp người vận hành dễ dàng chuyển đổi từ khả năng gia công 3 trục sang 5 trục.



Ý nghĩa về chi phí của gia công CNC 5 trục

Gia công CNC 5 trục, trong khi cung cấp khả năng vô song trong sản xuất chính xác, đi kèm với bộ cân nhắc kinh tế riêng của nó. Hiểu được những tác động về chi phí này là rất quan trọng đối với các doanh nghiệp muốn đầu tư vào công nghệ này.


- Gia công CNC 5 trục thường có giá bao nhiêu?

Chi phí gia công CNC 5 trục thay đổi đáng kể tùy thuộc vào một số yếu tố bao gồm độ phức tạp của máy, yêu cầu về vật liệu và các yêu cầu cụ thể của dự án.


• Chi phí trung bình mỗi giờ: Chi phí theo giờ cho gia công CNC 5 trục có thể dao động rất rộng. Trung bình, các doanh nghiệp có thể phải trả từ 75 đến 250 đô la một giờ, tùy thuộc vào độ phức tạp của bộ phận và mức độ chuyên môn cần thiết.
• Giá trung bình cho máy CNC 5 trục: Giá cho máy CNC 5 trục cũng khác nhau. Máy cấp thấp có thể bắt đầu từ khoảng 30.000 đô la, trong khi máy tiên tiến hơn, đặc biệt là máy được sử dụng trong các ngành công nghiệp có độ chính xác cao như hàng không vũ trụ và ô tô, có thể vượt quá 500.000 đô la.



- Các yếu tố ảnh hưởng đến giá



• Kích thước và khả năng của máy: Máy lớn hơn với khả năng cao hơn thường đắt hơn.
• Phần mềm và Kiểm soát: Phần mềm và hệ thống kiểm soát tiên tiến có thể làm tăng chi phí.
• Thương hiệu và kiểu máy: Giá cả có thể thay đổi đáng kể giữa các thương hiệu và kiểu máy khác nhau.
• Các tính năng bổ sung: Các tính năng như hệ thống làm mát nâng cao, tốc độ trục chính cao hơn và các trục quay bổ sung có thể làm tăng chi phí.



Các giải pháp thay thế cho gia công 5 trục



- Gia công 3 trục so với 5 trục: Sự khác biệt là gì?

Thế giới gia công CNC rất đa dạng, với các máy 3 trục và 5 trục cung cấp các khả năng, ưu điểm và hạn chế khác nhau. Hiểu được những khác biệt này là điều cần thiết để lựa chọn quy trình gia công phù hợp cho các nhu cầu sản xuất cụ thể.


- Sự khác biệt giữa gia công 3+2 trục và 5 trục là gì?



• Gia công 3+2 trục: Bao gồm máy 3 trục có thêm hai bậc tự do, cho phép dụng cụ tiếp cận phôi từ mọi hướng. Tuy nhiên, các trục bổ sung này không hoạt động đồng thời. Ưu điểm chính của gia công 3+2 trục nằm ở tính đơn giản và hiệu quả về mặt chi phí đối với các bộ phận ít phức tạp hơn. Nó lý tưởng cho các bộ phận cần nhiều vị trí góc nhưng không yêu cầu chuyển động đồng thời của cả năm trục. Điều này làm cho nó trở thành lựa chọn phù hợp cho nhiều ứng dụng, đặc biệt là khi không cần đến sự phức tạp của gia công 5 trục.
• Gia công 5 trục: Cả năm trục đều hoạt động đồng thời, cho phép gia công các hình dạng phức tạp và các đường cắt hiệu quả. Khả năng duy trì góc cắt tối ưu và tải phoi không đổi dẫn đến tốc độ cắt nhanh hơn, độ chính xác cao hơn và bề mặt hoàn thiện tốt hơn. Hoạt động đồng thời này đặc biệt có lợi cho các thành phần hàng không vũ trụ, thiết bị y tế và khuôn phức tạp đòi hỏi đường viền và chi tiết chính xác. Một lợi thế đáng kể khác là thời gian thiết lập được giảm, vì bộ phận không cần phải định vị lại nhiều lần.

Hơn nữa, máy 5 trục thường đi kèm với phần mềm và hệ thống điều khiển tiên tiến giúp tăng cường khả năng của chúng. Các hệ thống này cung cấp tính linh hoạt cao hơn trong việc lập kế hoạch đường chạy dao và có thể giảm đáng kể nguy cơ dao bị nhiễu, đặc biệt hữu ích trong các hoạt động gia công phức tạp.

Trong khi gia công 3+2 trục mang lại sự đơn giản và hiệu quả về chi phí cho các chi tiết ít phức tạp thì gia công 5 trục mang lại độ chính xác, tính linh hoạt và hiệu quả vượt trội cho các hình học phức tạp và tinh vi.


- Gia công 5 trục so với in 3D

So sánh gia công 5 trục và in 3D cho thấy những lợi thế rõ rệt trong các lĩnh vực khác nhau:


• Độ chính xác: Gia công 5 trục thường mang lại độ chính xác cao hơn so với in 3D.
• Phạm vi vật liệu: Trong khi in 3D đa dạng với nhiều loại vật liệu thì gia công 5 trục có thể xử lý nhiều loại vật liệu cấp công nghiệp hơn.
• Tốc độ sản xuất: In 3D thường chậm hơn gia công 5 trục đối với hầu hết các vật liệu và kích thước chi tiết.
• Hoàn thiện bề mặt: Gia công 5 trục thường mang lại bề mặt hoàn thiện tốt hơn.
• Độ phức tạp và hình học: Cả hai phương pháp đều có thể tạo ra hình học phức tạp, nhưng gia công 5 trục có lợi thế về độ chính xác và độ hoàn thiện bề mặt.
• Chi phí: Hiệu quả về mặt chi phí phụ thuộc vào khối lượng và độ phức tạp của các bộ phận. In 3D có thể tiết kiệm chi phí hơn đối với các lô nhỏ và hình dạng phức tạp.
• Người chiến thắng: Cả hai đều có ưu điểm riêng, nhưng gia công 5 trục thường được ưa chuộng hơn vì có độ chính xác cao, bề mặt hoàn thiện chất lượng cao và sản xuất nhanh hơn cho khối lượng lớn.



Phần kết luận

Trong lĩnh vực gia công CNC năng động, công nghệ 5 trục là ngọn hải đăng của sự đổi mới, biến các thiết kế phức tạp thành hiện thực hữu hình với độ chính xác và hiệu quả vô song. Hướng dẫn toàn diện này đã đi qua các lớp phức tạp của gia công 5 trục, làm sáng tỏ khả năng, ứng dụng và tác động chuyển đổi của nó đối với sản xuất hiện đại, đặt nền tảng cho một tương lai nơi các giới hạn được xác định lại và khả năng là vô tận.

Bài viết liên quan:

• Cắt kim loại tấm là gì? Quy trình, thiết bị và ứng dụng
• Gia công cơ khí chính xác cnc theo yêu cầu
• Chế tạo kim loại tấm: Quy trình, kỹ thuật và ứng dụng
