Con lăn bi cầu

Trong các dây chuyền sản xuất hiện đại, nhu cầu xoay, đẩy và điều hướng hàng hóa 360 độ là rất lớn. Con lăn bi cầu chính là giải pháp then chốt giúp việc di chuyển các khối hàng nặng trở nên nhẹ nhàng, linh hoạt theo mọi phương hướng mà không tốn nhiều sức lực. Tại Intech, chúng tôi cung cấp các dòng bi cầu chất lượng cao, làm bằng thép mạ kẽm cho đến Inox, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe nhất.


Con lăn bi cầu là gì?

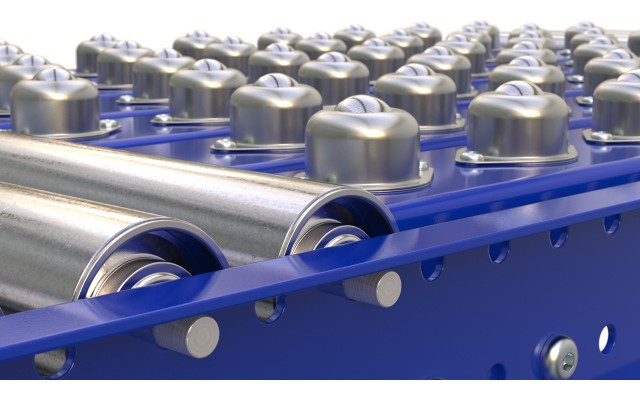

Con lăn bi cầu (còn gọi là con lăn đa hướng hay vòng bi mắt trâu) là cơ cấu truyền động cơ khí gồm một viên bi lớn đặt trên nhiều viên bi nhỏ bên trong ổ đỡ. Thiết bị này cho phép hàng hóa hoặc vật liệu dịch chuyển, xoay hướng 360 độ linh hoạt theo mọi góc độ với lực ma sát thấp.

Cấu tạo con lăn bi cầu

• Bi cầu chính: Là bộ phận tiếp xúc trực tiếp với bề mặt đáy của hàng hóa, được làm bằng thép, Inox. Thiết kế hình cầu giúp hàng hóa có thể chuyển động đa hướng mượt mà.
• Các bi phụ/bạc đỡ bên trong: Đảm nhận nhiệm vụ đỡ và hỗ trợ chuyển động quay của bi cầu chính. Giúp giảm thiểu tối đa lực ma sát, đảm bảo bi cầu quay nhẹ nhàng và cực kỳ ổn định.
• Thân con lăn bi: Phần vỏ bao bọc và cố định toàn bộ hệ thống cơ cấu bên trong. Được chế tạo từ thép, inox hoặc vật liệu phù hợp, ảnh hưởng trực tiếp đến độ bền và khả năng chịu tải tổng thể.
• Đế/lỗ lắp đặt: Dùng để cố định con lăn bi cầu vào các bề mặt như mặt bàn, khung thép, bàn thao tác, băng tải hoặc sàn chuyển hàng thông qua nhiều kiểu lắp đặt phổ biến.
• Phớt hoặc cơ cấu bảo vệ: Giúp hạn chế tối đa bụi bẩn, dị vật hoặc phoi kim loại xâm nhập vào bên trong, từ đó bảo vệ cơ cấu bi và nâng cao tuổi thọ khi làm việc trong môi trường công nghiệp khắc nghiệt.

- Nguyên lý chuyển động

Đặc điểm nổi bật của con lăn bi cầu

• Chuyển hàng đa hướng và xoay sản phẩm dễ dàng 360^o.
• Giảm đáng kể lực ma sát khi thao tác thủ công hoặc bán tự động.
• Kết cấu nhỏ gọn, dễ dàng lắp đặt, thay thế và tích hợp vào nhiều loại bàn/băng tải.
• Đa dạng kích thước, chủng loại và tải trọng, đáp ứng tốt nhu cầu của nhiều ngành công nghiệp.



Các loại con lăn bi cầu phổ biến

Tùy theo mã hiệu, kích thước viên bi chính, chất liệu và tải trọng, con lăn bi cầu được chia thành các loại phổ biến sau đây:


1. Phân loại theo mã dòng sản phẩm (Phổ biến nhất trên thị trường)

- Dòng con lăn bi cầu CY (Series CY)

Đây là dòng thông dụng, thường dùng trong các bàn thao tác, hệ thống băng tải chuyển hướng. Các mã phổ biến:

• CY15: Đường kính bi chính 15mm, tải trọng khoảng 10kg – 15kg. Thường dùng cho các kiện hàng nhẹ, linh kiện điện tử.
• CY25: Đường kính bi chính 25mm, tải trọng khoảng 25kg – 40kg. Phù hợp cho thùng carton, hàng hóa trung bình.
• CY31 (hoặc CY30): Đường kính bi chính 30mm, tải trọng lớn từ 60kg trở lên. Dùng cho các kiện hàng nặng, pallet gỗ hoặc tấm vật liệu cỡ vừa.

- Dòng con lăn bi cầu SP (Series SP)

Dòng SP có dải kích thước rất đa dạng từ nhỏ đến lớn, đáp ứng nhiều tiêu chuẩn kỹ thuật khắt khe:

• Các kích thước nhỏ: SP8, SP12, SP15 (Đường kính bi lần lượt là 8mm, 12mm, 15mm).
• Các kích thước trung bình: SP19, SP22, SP25, SP30.
• Các kích thước lớn (Hạng nặng): SP40, SP45, SP60 (phục vụ cho việc vận chuyển tấm thép, máy móc nặng, ván gỗ lớn với khả năng chịu tải lên đến hàng trăm kg mỗi con).



2. Phân loại theo chất liệu cấu tạo

Chất liệu ảnh hưởng trực tiếp đến độ bền, môi trường làm việc và khả năng chống gỉ sét của con lăn:

• Thép chịu lực / Thép mạ kẽm (Carbon Steel): Là loại phổ biến và có giá thành rẻ nhất. Phù hợp cho các môi trường nhà xưởng khô ráo, chịu lực va đập tốt.
• Inox (Stainless Steel - Inox 304 hoặc 201): Chống ăn mòn cực tốt, không bị gỉ sét. Thường được ứng dụng trong ngành thực phẩm, dược phẩm, y tế, hoặc các môi trường ẩm ướt, có hóa chất.
• Nhựa (Plastic / POM / Nylon): Trọng lượng nhẹ, chạy êm, không gây trầy xước bề mặt sản phẩm. Thường dùng cho các loại hàng hóa dễ trầy (kính, nhựa bóng, linh kiện điện tử tinh xảo) hoặc môi trường cần chống nhiễm từ.



3. Phân loại theo kiểu dáng lắp đặt



• Loại có bích lắp lỗ bắt ốc (Flange Mounted): Phần đế có tai/bích kèm lỗ vít giúp cố định chắc chắn xuống mặt bàn hoặc khung băng tải bằng ốc vít. Đây là kiểu phổ biến nhất.
• Loại trụ trơn (Stud / Stem Mounted): Phần thân dưới có dạng trụ tròn (có ren hoặc không ren) để cắm hoặc siết bu-lông vào các lỗ khoan sẵn trên khung máy.
• Loại chìm / Lắp âm sàn: Thiết kế tối ưu để phần thân chìm xuống dưới, chỉ để hở phần đỉnh bi nhô lên mặt phẳng, giúp tối ưu hóa không gian dịch chuyển của vật liệu.



Ứng dụng thực tế của con lăn bi cầu

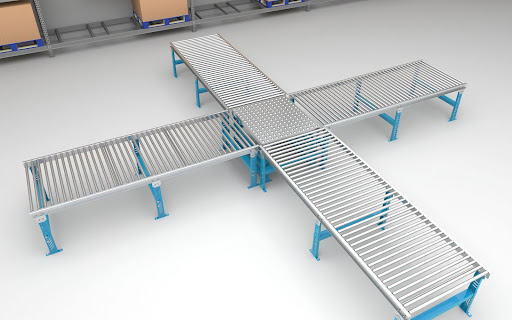

• Hệ thống băng tải đa hướng / Bàn chuyển hướng (Ball Transfer Table): Dùng làm các "nút giao thông" tại các góc cua 90 độ hoặc ngã rẽ giao cắt giữa các tuyến băng tải.
• Khu vực đóng gói và soạn hàng (Packing Station): Giúp công nhân dễ dàng xoay trở, đẩy qua đẩy lại các thùng hàng nặng mà không tốn sức.
• Bàn gia công cơ khí, máy cắt CNC: Hỗ trợ đẩy các tấm kim loại, kính, gỗ lớn trượt nhẹ nhàng vào khung cắt mà không làm trầy xước bề mặt vật liệu.



Thông số kỹ thuật con lăn bi cầu

Các thông số kỹ thuật cơ bản của con lăn bi cầu (vòng bi mắt trâu) bao gồm các yếu tố về kích thước, khả năng chịu lực, vật liệu và tốc độ vận hành. Dưới đây là bảng thông số chi tiết thường dùng để lựa chọn và thiết kế hệ thống:

• Đường kính bi chính (D): Là kích thước của viên bi lớn ở phía trên, quyết định độ cao và khổ làm việc. Các kích thước phổ biến: 8mm,12mm,15mm,19mm,22mm,25mm,30mm,45mm,60mm.
• Chiều cao tổng thể (H): Khoảng cách từ đáy con lăn đến đỉnh viên bi chính (thường dao động từ 15mm đến 50mm tùy mã sản phẩm).
• Đường kính vành / thân / ren: Tùy thuộc vào kiểu lắp (gắn bích, đóng sập hay gắn ren) mà có kích thước đường kính thân trụ hoặc khoảng cách tâm lỗ bắt vít khác nhau.
• Tải trọng động (Dynamic Load): Khả năng chịu lực tối đa của con lăn khi hàng hóa đang di chuyển liên tục.
• Tải trọng tĩnh (Static Load): Khả năng chịu lực tối đa khi hệ thống đứng yên hoặc chịu lực đập tĩnh.
• Mức tải trọng tham khảo theo đường kính bi:
  • Bi nhỏ (8mm - 15mm): 10 kg – 30 kg / viên.
  • Bi trung bình (19mm - 25mm): 40 kg – 150 kg / viên.
  • Bi tải trọng lớn (30mm - 60mm): 200 kg – 500+ kg / viên.
• Hệ số ma sát: Thường rất thấp, dao động từ 0.5% đến 3% tùy thuộc vào chất lượng gia công bề mặt và bi đỡ bên trong.
• Tốc độ di chuyển tối đa khuyến nghị: Thường khoảng 1m/s đến 2m/s, phù hợp cho các dây chuyền thao tác thủ công hoặc bán tự động.
• Góc chuyển động: Xoay đa hướng 360^∘.
• Vỏ và nồi đỡ: Thép mạ kẽm/mạ crôm, thép không gỉ (Inox 304) hoặc nhựa kỹ thuật (POM/Nylon).
• Bi chính: Thép chịu lực, Inox hoặc nhựa POM/Nylon (giúp chống trầy xước bề mặt kính, nhôm, gỗ bóng).
• Hệ thống bi phụ bên dưới: Thường là bi thép nhỏ tôi cứng chạy trên một vành bán cầu được bôi trơn bằng mỡ kỹ thuật hoặc dầu trắng.



Ưu điểm và hạn chế của con lăn bi cầu

1. Ưu điểm:

• Di chuyển và chuyển hướng hàng hóa nhanh chóng, tiết kiệm sức lao động.
• Kết cấu đơn giản, dễ bảo trì, tối ưu diện tích không gian nhà xưởng.

2. Hạn chế:

• Không phù hợp với hàng hóa có đáy quá mềm, dễ bị võng hoặc không bằng phẳng.
• Dễ bị ảnh hưởng bởi bụi bẩn, phoi kim loại nếu không chọn đúng chủng loại có phớt bảo vệ.
• Cần tính toán kỹ khoảng cách bố trí để tránh tình trạng hàng hóa bị kẹt hoặc mất ổn định.



Hướng dẫn lựa chọn con lăn bi cầu (6 Bước)



1. Xác định tải trọng: Trọng lượng tối đa và phân bố của hàng hóa.
2. Xác định kích thước: Chiều dài, chiều rộng và diện tích bề mặt đáy tiếp xúc.
3. Đánh giá môi trường: Trong nhà hay ngoài trời, khô ráo hay ẩm ướt, có hóa chất hay bụi bẩn không.
4. Chọn vật liệu: Thép, inox hoặc vật liệu chuyên dụng.
5. Chọn phương pháp lắp đặt: Lắp âm, lắp nổi hay bắt vít.
6. Tính toán số lượng & khoảng cách: Đảm bảo độ nâng đỡ tối ưu nhất cho sản phẩm.



Hướng dẫn sử dụng, bảo dưỡng và khắc phục sự cố



• Trong quá trình sử dụng: Tuyệt đối không vượt quá tải trọng cho phép, tránh thả hàng quá mạnh gây sốc lực cho bi.
• Vệ sinh định kỳ: Thường xuyên loại bỏ bụi bẩn, phoi kim loại bám dính xung quanh ổ bi.
• Bảo dưỡng: Kiểm tra độ trơn tru, dấu hiệu mài mòn; tiến hành bôi trơn hoặc thay thế kịp thời nếu phát hiện bi bị kẹt, quay không ổn định.
• Khắc phục sự cố thường gặp:
  • Bi bị kẹt: Do bụi bẩn hoặc thiếu bôi trơn $rightarrow$ Cần vệ sinh và tra dầu mỡ.
  • Hàng di chuyển không đều: Do bố trí khoảng cách bi không hợp lý hoặc đáy hàng không phẳng.



Dịch vụ gia công và báo giá con lăn bi cầu theo yêu cầu

Công ty Intech nhận thiết kế, gia công và sản xuất các loại con lăn công nghiệp, con lăn bi cầu cũng như các cụm bàn bi cầu trọn gói theo bản vẽ hoặc yêu cầu kỹ thuật riêng của doanh nghiệp với số lượng linh hoạt từ nhỏ đến lớn.

Quý khách vui lòng cung cấp các thông tin cơ bản gồm: Kích thước bi, tải trọng dự kiến, kích thước hàng hóa, số lượng, vật liệu và môi trường làm việc để đội ngũ kỹ thuật của chúng tôi tư vấn model chính xác và gửi báo giá ưu đãi nhất!
