Con lăn bi cầu Inox

Con lăn bi cầu Inox là gì?

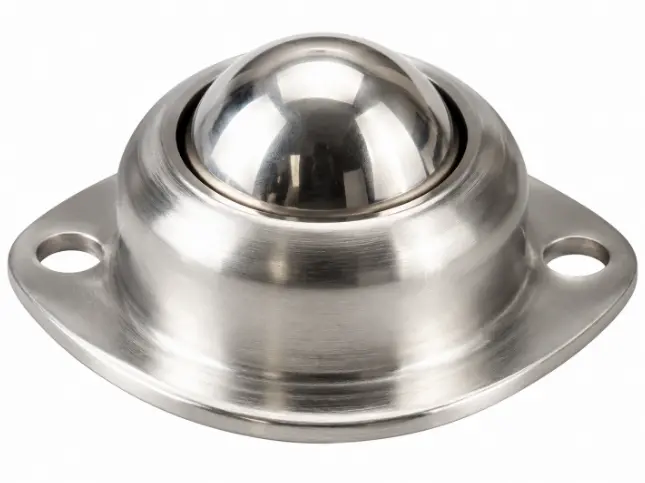

Đặc điểm nhận biết

• Hình dáng tiếp xúc: Viên bi nhô ra phía trên có dạng hình cầu hoàn hảo, nhẵn bóng.
• Vật liệu: Thân, khung vỏ và các chi tiết chịu lực chính được chế tạo từ thép không gỉ (Inox 204, 304, 316,...).
• Kiểu dáng lắp đặt phong phú: Có dạng mặt bích bắt vít, dạng thân ren bắt ốc, dạng âm mặt bàn (ép lỗ) hoặc dạng cụm mô-đun lắp ghép.
• Thông số kỹ thuật đa dạng: Kích thước, khả năng chịu tải, độ chính xác gia công và cấp độ chống ăn mòn phụ thuộc vào từng model và thương hiệu sản xuất.

Vai trò của con lăn bi cầu Inox

• Hỗ trợ di chuyển: Giúp việc dịch chuyển hàng hóa, phôi gia công, khuôn mẫu và các chi tiết máy nặng trở nên nhẹ nhàng hơn.
• Giảm lực đẩy: Giảm ma sát trượt tối đa, từ đó giảm lực cản và sức lao động cần thiết khi đẩy vật thể.
• Xoay và căn chỉnh linh hoạt: Hỗ trợ điều hướng, xoay tròn hoặc chuyển luồng sản phẩm nhanh chóng trên các dây chuyền đóng gói, lắp ráp.
• Tối ưu hóa bàn thao tác: Tăng tính linh hoạt cho các bàn cấp phôi, bàn phân loại và hệ thống trung chuyển hàng hóa.

Cấu tạo của con lăn bi cầu Inox

• Là phần nhô ra trên cùng, tiếp xúc trực tiếp với đáy của vật thể cần di chuyển.
• Chịu tải chính và xoay tự do theo mọi hướng để tạo chuyển động đa hướng.
• Thường làm bằng thép không gỉ (Inox 304, 316, 440C) hoặc một số dòng đặc thù dùng bi nhựa/gốm tùy mục đích ứng dụng.

• Gồm hàng chục đến hàng trăm viên bi nhỏ nằm trong chén đỡ bên dưới bi chính.
• Có nhiệm vụ phân bổ đều lực tải từ bi chính xuống phần chén/vỏ đỡ, giúp bi chính quay trơn tru, giảm ma sát.
• Độ mượt và tuổi thọ vận hành phụ thuộc rất lớn vào độ chính xác gia công của hệ thống bi đỡ này.

• Bọc bên ngoài, có chức năng cố định toàn bộ cơ cấu bi bên trong và liên kết với kết cấu khung máy/bàn thao tác.
• Thường được chế tạo bằng Inox dập hoặc gia công nguyên khối.
• Lưu ý kỹ thuật: Tên gọi "bi cầu Inox" không đồng nghĩa với việc toàn bộ chi tiết bên trong đều là Inox. Cần kiểm tra kĩ bảng vật liệu chi tiết (bi chính, bi đỡ, chén đỡ, vỏ) của nhà sản xuất.

• Giữ các viên bi không bị văng ra ngoài trong quá trình xoay.
• Một số model cao cấp được trang bị phớt làm kín, nắp chắn bụi hoặc lỗ thoát phoi/nước để bảo vệ cơ cấu bên trong khỏi môi trường khắc nghiệt.

• Là bộ phận liên kết cơ khí dùng để gắn bi cầu cố định lên bàn thao tác hoặc khung băng tải.
• Khi chọn mua, cần xác định đúng dạng mặt bích (tròn, thoi, vuông), chiều dài/đường kính ren hoặc đường kính lỗ ép âm mặt bàn.

- Nguyên lý hoạt động:

Thông số kỹ thuật tiêu chuẩn

• Vật liệu chế tạo: Inox 304 (chống gỉ tuyệt đối, kháng hóa chất) hoặc Inox 201 (kinh tế hơn, dùng cho môi trường khô ráo).
• Kích thước đường kính bi chính (Fi): Phổ biến từ Fi 15, Fi 22, Fi 25, Fi 30, Fi 50,...
• Khả năng chịu tải: Dao động từ 20kg đến hàng trăm kg tùy thuộc vào đường kính bi và cấu trúc ổ đỡ.
• Nhiệt độ làm việc: Hoạt động ổn định trong dải nhiệt độ rộng, từ môi trường lạnh sâu đến môi trường nhiệt độ cao.
• Kiểu lắp đặt: Lắp âm bàn (chìm), bắt vít mặt bích, hoặc gắn trực tiếp lên khung nhôm định hình / khung thép.

Ưu điểm của con lăn bi cầu Inox

• Khả năng di chuyển đa hướng: Cung cấp khả năng xoay và điều hướng 360^o vô cùng linh hoạt. Người lao động hoặc robot có thể dịch chuyển phôi nặng theo bất kỳ hướng nào mà không cần nhấc vật thể lên.
• Khả năng chống ăn mòn vượt trội: Nhờ chất liệu thép không gỉ (Inox), thiết bị chống lại sự oxy hóa và gỉ sét tốt hơn nhiều so với thép carbon thông thường. Tuy nhiên, khả năng chống ăn mòn phụ thuộc vào mác Inox (304 hay 316) và môi trường hóa chất/nước muối cụ thể.
• Hỗ trợ giảm sức đẩy khi di chuyển: Chuyển đổi ma sát trượt thành ma sát lăn, giúp giảm đáng kể lực tác động cần thiết để di chuyển kiện hàng nặng, từ đó nâng cao năng suất lao động và giảm nguy cơ chấn thương gân cơ cho công nhân.
• Độ bền và tuổi thọ cao: Nếu lựa chọn đúng tải trọng và bảo trì đúng cách, bi cầu Inox có tuổi thọ rất cao. Chất liệu Inox hạn chế bong tróc lớp mạ (như bi thép mạ kẽm), tránh tình trạng mạt gỉ làm kẹt ổ bi.
• Tính linh hoạt trong lắp đặt: Có thể dễ dàng tích hợp vào nhiều loại bề mặt: bàn thao tác cơ khí, bàn dán thùng, điểm trung chuyển băng tải, sàn xe tải, hoặc các cụm máy tự động hóa.

Ứng dụng thực tế trong công nghiệp

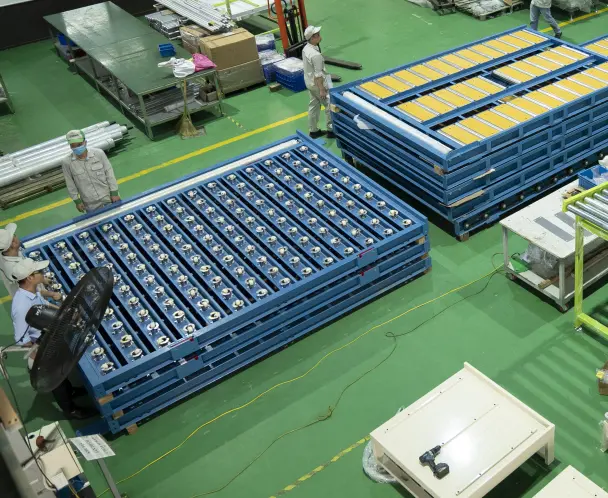

• Hệ thống băng tải & Tự động hóa: Làm các bàn chuyển hướng, bàn gom hàng tại điểm giao nhau của các nhánh băng tải.
• Ngành Cơ khí chế tạo: Dùng làm bàn đỡ, bàn thao tác giúp công nhân dễ dàng đẩy, xoay các tấm kim loại nặng, phôi gỗ hoặc linh kiện vào máy cắt, máy dập, máy CNC.
• Ngành Thực phẩm, Đồ uống & Dược phẩm: Do yêu cầu vệ sinh an toàn thực phẩm nghiêm ngặt, chất liệu inox không gỉ giúp ngăn chặn tuyệt đối nguy cơ nhiễm khuẩn.
• Ngành Điện tử & Phòng sạch: Hỗ trợ dây chuyền lắp ráp linh kiện điện tử nhờ đặc tính chống bám bụi và độ chính xác cơ khí cao.

Kinh nghiệm lựa chọn con lăn bi cầu inox phù hợp

• Tính toán tải trọng chính xác: Xác định tổng trọng lượng kiện hàng và diện tích tiếp xúc để chọn đường kính bi (Fi) và số lượng con lăn phân bổ trên bàn thao tác cho phù hợp, tránh tình trạng quá tải làm móp méo bi.
• Lựa chọn đúng mác thép inox: Chọn Inox 304 nếu nhà xưởng có môi trường ẩm ướt, tiếp xúc với axit nhẹ hoặc muối; chọn Inox 201 để tiết kiệm chi phí nếu môi trường khô ráo, thông thoáng.
• Lựa chọn nhà cung cấp uy tín: Ưu tiên đặt mua từ các đơn vị trực tiếp sản xuất và gia công cơ khí chính xác như Intech, đảm bảo chất lượng vật liệu chuẩn xác, thông số kỹ thuật đồng đều và có chính sách bảo hành rõ ràng.

Những lỗi thường gặp khi sử dụng con lăn bi cầu Inox

1. Chọn sai tải trọng: Chỉ tính tổng tải chia đều cho số bi mà bỏ qua yếu tố tải lệch tâm và độ phẳng của đáy vật thể.
2. Nhầm lẫn mác vật liệu: Nhầm tưởng "bi cầu Inox" là 100% chi tiết làm bằng Inox 304, trong khi hệ thống bi đỡ bên trong vẫn là thép carbon dẫn đến gỉ sét nội bộ.
3. Mặt bàn lắp không đồng phẳng: Dẫn đến một vài viên bi chịu toàn bộ tải trọng gây vỡ bi hoặc móp vỏ.
4. Sử dụng cho vật thể đáy mềm: Đẩy thùng carton quá mềm hoặc bao tải khiến bi bị lún vào đáy vật thể, không thể xoay lăn được.
5. Không vệ sinh môi trường bụi bẩn: Mạt sắt, cát bụi lọt vào làm kẹt hoàn toàn cơ cấu bi đỡ bên trong.
