Cánh tay Robot thủy lực là gì? Cấu tạo & ứng dụng trong công nghiệp

Trong kỷ nguyên công nghiệp 4.0, sự ra đời của các loại robot đã và đang cách mạng hóa nhiều lĩnh vực sản xuất. Trong số đó, cánh tay robot thủy lực nổi lên như một giải pháp mạnh mẽ và đáng tin cậy, đặc biệt trong các ứng dụng đòi hỏi khả năng nâng tải trọng lớn và hoạt động trong môi trường khắc nghiệt.

Được vận hành dựa trên nguyên lý truyền dẫn áp suất chất lỏng, những cánh tay cơ khí này không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo sự ổn định và bền bỉ, trở thành một phần không thể thiếu trong nhiều ngành công nghiệp nặng hiện đại.

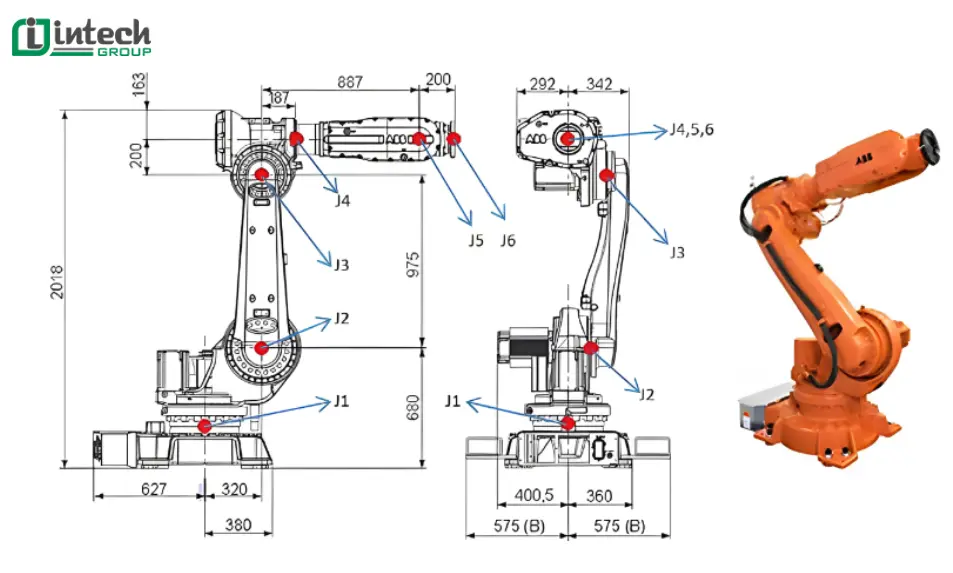

Cánh Tay Robot Thủy Lực là gì?

Cánh tay robot thủy lực (Hydraulic Robot Arm) là một loại robot công nghiệp được vận hành dựa trên nguyên lý truyền dẫn áp suất chất lỏng (thường là dầu thủy lực) để tạo ra chuyển động và lực.

Điểm khác biệt cơ bản và nổi bật của cánh tay robot thủy lực so với robot điện (sử dụng động cơ điện) hoặc robot khí nén (sử dụng khí nén) nằm ở nguồn năng lượng vận hành và khả năng tạo lực. Robot thủy lực có khả năng tạo ra lực lớn vượt trội, chịu tải trọng rất cao, và hoạt động ổn định ngay cả trong môi trường khắc nghiệt. Điều này trái ngược với robot điện thường có độ chính xác cao hơn ở các ứng dụng nhẹ và robot khí nén phù hợp cho các công việc đơn giản, yêu cầu tốc độ nhanh nhưng lực không lớn.

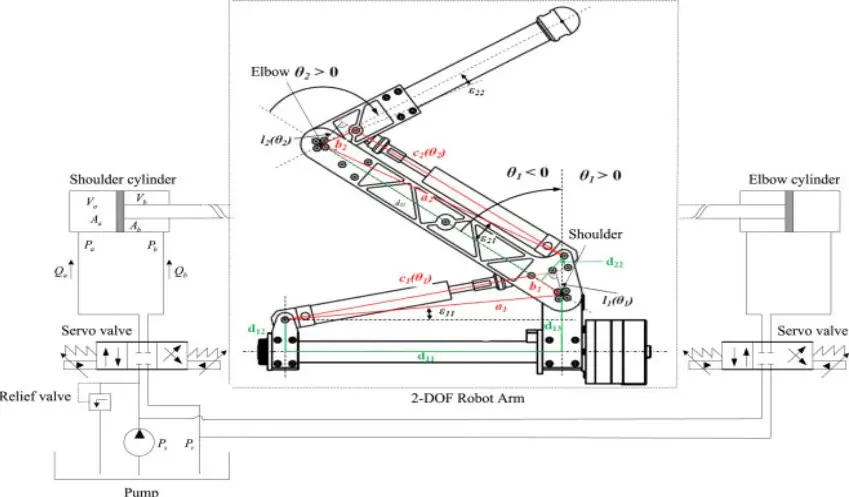

Cấu tạo của Cánh Tay Robot Thủy Lực

Cấu tạo chi tiết của cánh tay robot thủy lực bao gồm ba hệ thống chính hoạt động đồng bộ để thực hiện các chuyển động và nhiệm vụ cụ thể: hệ thống cơ khí (cánh tay), hệ thống thủy lực, và hệ thống điều khiển.

1 - Hệ thống cơ khí (cánh tay):


• Các khớp nối (Joints): Cánh tay robot thủy lực được cấu tạo từ nhiều đoạn nối với nhau thông qua các khớp. Các khớp này có thể là:

            + Khớp quay (Rotary Joints): Cho phép các phần của cánh tay xoay quanh một trục, tạo ra chuyển động quay.
            + Khớp tịnh tiến (Prismatic Joints): Cho phép các phần của cánh tay trượt hoặc kéo dài theo một đường thẳng, tạo ra chuyển động tịnh tiến.

• Bậc tự do: Số lượng khớp và loại khớp sẽ quyết định số bậc tự do của cánh tay robot, ảnh hưởng đến khả năng di chuyển và thao tác của nó trong không gian. Một cánh tay robot có càng nhiều bậc tự do thì càng linh hoạt.
• Cấu trúc vật liệu: Thường được chế tạo từ các vật liệu kim loại chịu lực cao như thép hợp kim hoặc nhôm chuyên dụng, đảm bảo độ cứng vững và khả năng chịu tải trọng lớn.
• Bộ phận cuối: Đây là bộ phận gắn ở cuối cánh tay robot, được thiết kế chuyên biệt cho từng ứng dụng cụ thể. Ví dụ: Kẹp để nâng hạ hoặc giữ vật.

2 - Hệ thống thủy lực:

Đây là trái tim của cánh tay robot thủy lực, chịu trách nhiệm tạo ra và truyền tải năng lượng:

• Bơm thủy lực: Thiết bị này tạo ra áp suất cho dầu thủy lực. Bơm được dẫn động bởi động cơ điện hoặc động cơ đốt trong.
• Xi lanh thủy lực: Chuyển đổi năng lượng áp suất của dầu thành chuyển động tịnh tiến (đẩy/kéo), thường được sử dụng cho các khớp tịnh tiến hoặc tạo lực tuyến tính.
• Motor thủy lực: Chuyển đổi năng lượng áp suất của dầu thành chuyển động quay, được sử dụng cho các khớp quay hoặc truyền động các bộ phận yêu cầu momen xoắn lớn.
• Van điều khiển: Các van này có vai trò quan trọng trong việc điều hướng dòng chảy của dầu thủy lực, kiểm soát áp suất và lưu lượng, từ đó điều khiển tốc độ, hướng và lực của các chuyển động của cánh tay robot. Có nhiều loại van như van phân phối, van tiết lưu, van áp suất.
• Bể chứa dầu: Chứa lượng dầu thủy lực cần thiết cho hệ thống, đồng thời giúp tản nhiệt và lắng cặn bẩn.
• Bộ lọc: Đặt trên đường dẫn dầu để loại bỏ tạp chất, bảo vệ các thành phần khác của hệ thống khỏi bị hư hại.
• Ống dẫn: Các đường ống và ống mềm chịu áp lực cao dùng để truyền dầu thủy lực giữa các bộ phận.

3 - Hệ thống điều khiển:

Đây là bộ não của cánh tay robot, chịu trách nhiệm quản lý và điều phối mọi hoạt động:

• Bộ điều khiển: Thường là Bộ điều khiển logic lập trình (PLC - Programmable Logic Controller) hoặc một máy tính công nghiệp chuyên dụng. Bộ điều khiển này chứa các chương trình và thuật toán để ra lệnh cho các van và bơm hoạt động theo chu trình mong muốn.
• Các cảm biến (Sensors): Được tích hợp để thu thập dữ liệu về trạng thái hiện tại của robot, bao gồm:

           + Cảm biến vị trí: Đo vị trí của các khớp hoặc xi lanh để đảm bảo độ chính xác.
           + Cảm biến áp suất: Giám sát áp suất trong hệ thống thủy lực.
           + Cảm biến lực (Force Sensors): Đo lực tác động lên bộ phận cuối hoặc các khớp.

• Hệ thống phản hồi: Dữ liệu từ các cảm biến được gửi về bộ điều khiển để so sánh với các giá trị mong muốn. Nếu có sai lệch, bộ điều khiển sẽ điều chỉnh các van và bơm để đưa robot về đúng vị trí hoặc thực hiện đúng lực yêu cầu, đảm bảo độ chính xác và ổn định.
• Giao diện người-máy (HMI - Human-Machine Interface): Màn hình cảm ứng hoặc bảng điều khiển giúp người vận hành thiết lập, giám sát và điều chỉnh hoạt động của robot.



Nguyên lý hoạt động của cánh tay robot thủy lực

Cánh tay robot thủy lực hoạt động dựa trên định luật Pascal, trong đó áp suất được truyền đều trong chất lỏng không nén được (thường là nước hoặc dầu thủy lực). Hệ thống sử dụng các xi-lanh thủy lực (ống tiêm trong mô hình đơn giản) để tạo lực đẩy hoặc kéo, điều khiển chuyển động của các khớp nối. Một hệ thống bơm và van điều khiển lưu lượng chất lỏng để thực hiện các chuyển động như xoay, nâng, hạ, gắp và thả vật thể.


Ưu và Nhược điểm của Cánh Tay Robot Thủy Lực

Cánh tay robot thủy lực là một công nghệ tự động hóa quan trọng trong công nghiệp, sử dụng hệ thống thủy lực để tạo lực và chuyển động. Dưới đây là phân tích chi tiết về ưu điểm và nhược điểm của loại robot này:


Ưu điểm của cánh tay robot thủy lực:



• Lực mạnh và tải trọng cao: Cánh tay robot thủy lực có khả năng xử lý tải trọng lớn (từ vài trăm kg đến hàng tấn), vượt trội hơn robot điện, phù hợp cho các ứng dụng như nâng thép hoặc bao bì nặng trong sản xuất bột giặt.
• Độ bền cao: Hệ thống thủy lực hoạt động ổn định trong môi trường khắc nghiệt (nhiệt độ cao, bụi bẩn), đảm bảo tuổi thọ dài lâu khi được bảo trì đúng cách.
• Độ chính xác linh hoạt: Với sự hỗ trợ của PLC và cảm biến, cánh tay có thể thực hiện các chuyển động phức tạp (4-6 trục) với độ chính xác cao, đặc biệt trong dây chuyền tự động hóa.
• Khả năng vận hành liên tục: Phù hợp với các dây chuyền hoạt động 24/7, như bốc xếp bao bột giặt, nhờ khả năng chịu tải và độ bền vượt trội.



Nhược điểm của cánh tay robot thủy lực:



• Chi phí bảo trì cao: Hệ thống thủy lực yêu cầu bảo dưỡng thường xuyên (thay dầu, kiểm tra van, xi-lanh), dẫn đến chi phí vận hành cao hơn so với robot điện.
• Kích thước và tải trọng lớn: Do sử dụng bơm và xi-lanh, cánh tay robot thủy lực thường cồng kềnh, không phù hợp với không gian nhà xưởng hạn chế.
• Rủi ro rò rỉ dầu: Nếu hệ thống bị hỏng hóc (van, ống dẫn), dầu thủy lực có thể rò rỉ, gây ô nhiễm môi trường và ảnh hưởng đến vệ sinh sản xuất (ví dụ: ngành thực phẩm).
• Tốc độ hạn chế: So với robot điện, tốc độ chuyển động của cánh tay thủy lực chậm hơn do phụ thuộc vào lưu lượng dầu, không lý tưởng cho các quy trình yêu cầu phản ứng nhanh.



Các ứng dụng phổ biến của Cánh Tay Robot Thủy Lực

Chúng được sử dụng để tự động hóa các công việc nặng nhọc, nguy hiểm, lặp đi lặp lại, giúp tăng năng suất, cải thiện chất lượng sản phẩm và giảm chi phí sản xuất.


• Ngành sản xuất công nghiệp: Sử dụng để nâng, di chuyển và lắp ráp các linh kiện nặng như động cơ, khung xe ô tô, hoặc thép trong dây chuyền sản xuất.
• Ngành xây dựng: Thực hiện các công việc như di chuyển bê tông, gạch, hoặc máy móc nặng trong công trường.
• Ngành kho bãi và Logistics: Sắp xếp và vận chuyển hàng hóa nặng như pallet thép hoặc container trong kho.
• Ngành năng lượng và khai thác mỏ: Hỗ trợ di chuyển thiết bị nặng hoặc nguyên liệu thô như than đá, quặng sắt.
• Ngành hàng hải: Thực hiện bốc dỡ hàng hóa trên tàu hoặc cảng, đặc biệt là các vật liệu nặng như thép cuộn.



So sánh Cánh Tay Robot Thủy Lực với Cánh Tay Robot Điện/Khí nén



Dưới đây là bảng tóm tắt so sánh cánh tay robot thủy lực với cánh tay robot điện và khí nén, tập trung vào các đặc điểm chính:


Đặc điểm	Cánh Tay Robot Thủy Lực	Cánh Tay Robot Điện	Cánh Tay Robot Khí Nén
Nguồn năng lượng	Dầu thủy lực (áp suất cao)	Động cơ điện (servo/stepper)	Khí nén
Lực tạo ra	Rất lớn, vượt trội, chịu tải trọng cao	Trung bình đến cao (tùy công suất động cơ), đủ cho nhiều ứng dụng	Thấp, phù hợp cho tải trọng nhẹ
Độ chính xác vị trí	Thấp hơn so với robot điện (do tính nén của dầu, độ trễ)	Rất cao, chính xác và lặp lại tốt, phù hợp cho công việc tỉ mỉ	Trung bình đến thấp, khó kiểm soát vị trí chính xác
Tốc độ	Trung bình đến nhanh	Nhanh đến rất nhanh	Rất nhanh (đối với chuyển động đơn giản)
Môi trường hoạt động	Khắc nghiệt (nhiệt độ cao, bụi bẩn, rung động)	Ít khắc nghiệt hơn, cần môi trường sạch (đặc biệt là robot cộng tác)	Thường là môi trường sạch, không có bụi bẩn
Độ ồn & Rung	Cao (do bơm và dòng dầu áp suất cao)	Thấp (êm ái)	Thấp (nhưng có thể có tiếng xì hơi khí nén)
Bảo trì	Phức tạp, yêu cầu định kỳ (kiểm tra rò rỉ, thay dầu, lọc)	Đơn giản hơn, ít yêu cầu bảo trì định kỳ	Đơn giản, ít yêu cầu bảo trì
Nguy cơ ô nhiễm	Có (rò rỉ dầu)	Không	Không
Chi phí	Cao (đầu tư ban đầu và vận hành)	Trung bình đến cao (tùy loại và khả năng tải)	Thấp (đầu tư ban đầu)
Ứng dụng điển hình	Công nghiệp nặng (đúc, rèn, phá dỡ, khai thác), ô tô (hàn khung, lắp ráp nặng)	Lắp ráp chính xác, hàn điểm, phun sơn, pick & place, cộng tác	Phân loại, đóng gói, gắp đặt nhẹ, các tác vụ đơn giản, lặp lại nhanh



Các chuyển động của Cánh Tay Robot Thủy Lực

Cánh tay robot thủy lực, tương tự như các loại cánh tay robot khác, có khả năng thực hiện nhiều loại chuyển động khác nhau nhờ cấu trúc khớp nối và hệ thống truyền động thủy lực. Các chuyển động này thường được mô tả dựa trên các bậc tự do (Degrees of Freedom - DoF) của robot.

1. Chuyển động nâng/hạ:


• Mô tả: Sử dụng xi-lanh thủy lực để nâng hoặc hạ tải trọng theo phương thẳng đứng.
• Ứng dụng: Nâng bao bột giặt 25kg lên pallet hoặc hạ vật liệu thép trong sản xuất ô tô.
• Cơ chế: Áp suất dầu đẩy piston trong xi-lanh để tạo lực nâng/ hạ.

2. Chuyển động Xoay:


• Mô tả: Xoay cánh tay quanh trục cố định, thường được điều khiển bởi động cơ thủy lực hoặc van phân phối.
• Ứng dụng: Xoay thùng hàng trong kho logistics hoặc điều chỉnh góc độ trong xây dựng.
• Cơ chế: Dầu được định hướng qua các van để xoay trục chính.

3. Chuyển Động Gắp/Giữ:


• Mô tả: Sử dụng bộ gắp (kẹp cơ khí hoặc giác hút) để giữ chắc vật liệu, được kích hoạt bởi xi-lanh nhỏ.
• Ứng dụng: Gắp bao bì bột giặt hoặc linh kiện điện tử trong dây chuyền sản xuất.
• Cơ chế: Áp suất điều chỉnh độ mở/rút của bộ gắp.

4. Chuyển Động Duỗi/Co:


• Mô tả: Duỗi dài hoặc co ngắn cánh tay để tiếp cận hoặc rút về, nhờ xi-lanh thủy lực đa đoạn.
• Ứng dụng: Tiếp cận vật liệu xa trong khai thác mỏ hoặc xếp hàng hóa lên xe tải.
• Cơ chế: Piston trượt trong xi-lanh để điều chỉnh chiều dài.

5. Chuyển Động Lệch Hướng:


• Mô tả: Nghiên cánh tay theo các góc khác nhau để điều chỉnh vị trí vật liệu.
• Ứng dụng: Đổ bê tông hoặc nghiêng pallet trong kho bãi.
• Cơ chế: Xi-lanh phụ điều chỉnh góc nghiêng thông qua khớp nối.



Hướng dẫn thực hành thiết kế và chế tạo cánh tay robot thủy lực dành cho học sinh

Thiết kế và chế tạo cánh tay robot thủy lực là một dự án thú vị, kết hợp giữa cơ khí, thủy lực và điều khiển để tạo ra một thiết bị mô phỏng chuyển động của cánh tay con người. Dưới đây là hướng dẫn chi tiết về quy trình thiết kế và chế tạo một mô hình cánh tay robot thủy lực, từ ý tưởng đến thực hiện, phù hợp cho cả mục đích giáo dục và ứng dụng thực tế.

Quy trình thiết kế và chế tạo cánh tay robot thủy lực:

Bước 1: Xác định mục tiêu và yêu cầu


• Mục tiêu: Ví dụ, chế tạo một cánh tay robot thủy lực để gắp và di chuyển vật thể nhỏ (như quả bóng bàn, hộp giấy) với các chuyển động xoay, nâng, hạ và kẹp.
• Yêu cầu: Mô hình cần chắc chắn, gọn đẹp, dễ vận hành, và sử dụng vật liệu dễ kiếm (đặc biệt nếu làm mô hình giáo dục).
• Chuyển động cần thiết:

            + Xoay quanh đế (trục O).
            + Gập/nâng giữa các đoạn cánh tay.
            + Đóng/mở cơ cấu kẹp.

Bước 2: Thiết kế bản vẽ kỹ thuật


• Phác thảo cấu trúc: Vẽ sơ đồ 2D/3D của cánh tay robot, bao gồm đế, các thanh nối (A, B, C) và cơ cấu kẹp. Sử dụng phần mềm như AutoCAD, SolidWorks hoặc bản vẽ tay trên giấy A4.
• Tính toán kích thước: Đảm bảo các bộ phận khớp nối có kích thước phù hợp để chịu lực và chuyển động linh hoạt. Ví dụ, các thanh cánh tay dài khoảng 20-30 cm, đế rộng 15-20 cm để đảm bảo ổn định.
• Xác định cơ chế truyền động: Sử dụng 4 cặp xi-lanh thủy lực để điều khiển:

           + Cặp 1: Xoay đế.
           + Cặp 2: Gập giữa thanh A và B.
           + Cặp 3: Gập giữa thanh B và C.
           + Cặp 4: Đóng/mở kẹp.

Bước 3: Chuẩn bị vật liệu và dụng cụ

Dựa trên các nguồn tham khảo, vật liệu cho mô hình đơn giản có thể bao gồm:

• Vật liệu khung: Bìa cứng (gợn sóng kép), gỗ, mica hoặc nhựa ABS.
• Hệ thống thủy lực: 8 ống tiêm 10 ml (4 cặp), ống nhựa mềm dài 2 m (đường kính phù hợp với đầu ống tiêm).
• Dụng cụ kết nối: Keo siêu dính, dây rút nhựa, que kem, dây kẽm, nắp bút (làm trục xoay).
• Dụng cụ gia công: Kéo, dao rọc giấy, khoan tay, thước, bút chì.
• Chất lỏng thủy lực: Nước (có thể pha màu để dễ phân biệt các cặp ống).

Bước 4: Lắp ráp mô hình


• Chế tạo khung:

          + Cắt bìa cứng hoặc mica theo bản vẽ để tạo đế, các thanh cánh tay và cơ cấu kẹp.
          + Khoan lỗ để gắn trục xoay (sử dụng nắp bút hoặc đinh vít) và đánh dấu vị trí gắn ống tiêm.
          + Dán các bộ phận bằng keo siêu dính, đảm bảo chắc chắn nhưng vẫn linh hoạt ở các khớp.

• Lắp đặt hệ thống thủy lực:

           + Kết nối các ống tiêm thành cặp (mỗi cặp gồm 2 ống tiêm: một để bơm, một để nhận lực).
           + Gắn ống nhựa mềm vào đầu ống tiêm, đảm bảo kín để tránh rò rỉ chất lỏng.
           + Đổ nước vào ống tiêm và ống nhựa, loại bỏ bọt khí để hệ thống hoạt động mượt mà.
           + Gắn các ống tiêm vào khung, sao cho lực đẩy/kéo của ống tiêm tạo ra chuyển động ở các khớp.

• Lắp ráp cơ cấu kẹp:

           + Thiết kế phần kẹp bằng bìa cứng hoặc gỗ, đảm bảo có thể đóng/mở khi ống tiêm tác động.
           + Kiểm tra độ chắc chắn của kẹp để gắp được vật nặng như lon nước hoặc cốc.

• Kiểm tra và hiệu chỉnh:

           + Thử nghiệm từng cặp ống tiêm để kiểm tra chuyển động (xoay, gập, kẹp).
           + Điều chỉnh vị trí ống tiêm hoặc độ kín của ống nhựa nếu có rò rỉ.
           + Đảm bảo mô hình thực hiện được các chuyển động cần thiết: xoay quanh đế, gập cánh tay, và gắp vật thể.

Bước 5: Hoàn thiện và đánh giá


• Hoàn thiện: Sơn hoặc trang trí mô hình để tăng tính thẩm mỹ.
• Đánh giá:

          + Kiểm tra độ chắc chắn của khung.
          + Đảm bảo mô hình thực hiện được các chuyển động mượt mà, gắp và di chuyển vật thể chính xác.
          + Ghi nhận các vấn đề (nếu có) và đề xuất cải tiến, ví dụ: tăng độ bền của khớp hoặc sử dụng vật liệu cứng hơn.


Lời kết

Cánh tay robot thủy lực không chỉ là một thiết bị công nghiệp thông thường mà là một trụ cột không thể thiếu trong các ứng dụng đặc thù, nơi đòi hỏi sức mạnh vượt trội, khả năng chịu tải trọng cực lớn và độ bền bỉ trong những môi trường làm việc khắc nghiệt nhất mà các loại robot khác khó lòng đáp ứng. Từ các nhà máy đúc luyện kim, sản xuất ô tô với chi tiết nặng, đến các công trình xây dựng hay khai thác mỏ, sự hiện diện của chúng đã và đang tối ưu hóa quy trình, nâng cao năng suất và đảm bảo an toàn lao động.
