Nguyên lý hoạt động của băng tải con lăn như thế nào?

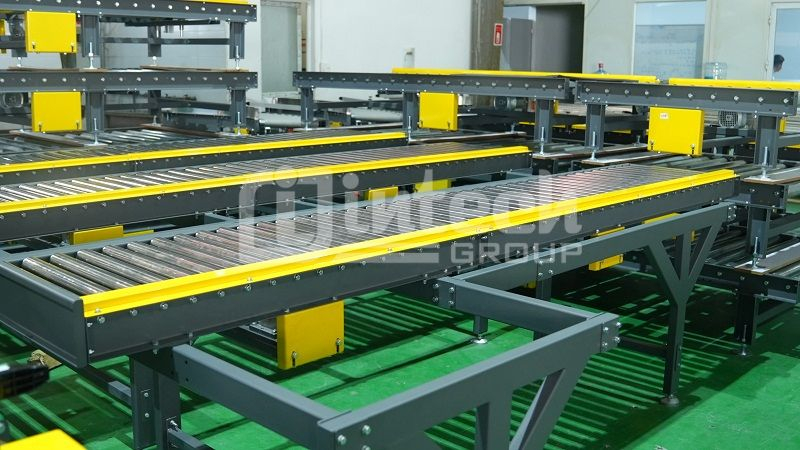

Băng tải con lăn là một trong những hệ thống băng tải đơn giản nhưng hiệu quả và được sử dụng rộng rãi nhất trong các ngành công nghiệp, từ sản xuất, lắp ráp đến kho bãi và logistics. Đây là một hệ thống vận chuyển vật liệu đơn giản nhưng cực kỳ hiệu quả, hoạt động dựa trên nguyên lý cơ bản là sử dụng sự quay của các con lăn để di chuyển hàng hóa. Về cốt lõi, hệ thống này gồm một chuỗi các con lăn được lắp đặt song song trên khung cố định.


Cấu tạo cơ bản của băng tải con lăn

Để hiểu nguyên lý hoạt động, trước tiên cần nắm rõ các thành phần cấu tạo chính:

1. Con lăn: Là thành phần chính và trực tiếp tiếp xúc với vật liệu.

• Thường làm bằng thép, nhôm hoặc nhựa (PVC).
• Kích thước (đường kính và chiều dài) được thiết kế dựa trên trọng lượng, kích thước và tốc độ di chuyển của vật liệu.
• Có gắn ổ bi (bearing) ở hai đầu để giảm ma sát, giúp con lăn xoay trơn tru.

2. Khung băng tải: Cung cấp sự hỗ trợ và định hình cho hệ thống.

• Thường làm bằng thép định hình (như thép U, C) hoặc nhôm định hình.
• Giữ các con lăn ở vị trí cố định và song song.

3. Bộ phận truyền động (Đối với băng tải con lăn có động cơ): Bao gồm động cơ điện và hệ thống truyền lực (như xích, đai, hoặc bánh răng) để cung cấp lực quay cho các con lăn băng tải.




Nguyên lý hoạt động chi tiết

Nguyên lý hoạt động của băng tải con lăn được chia thành hai loại chính: Băng tải con lăn không động cơ và băng tải con lăn có động cơ.


1. Băng tải con lăn không động cơ

Đây là loại đơn giản nhất, hoạt động dựa trên nguyên tắc trọng lực và lực đẩy ban đầu.

• Sử dụng trọng lực: Khung băng tải được lắp đặt với một độ dốc nhỏ (thường từ 1.5° đến 5°, tùy thuộc vào vật liệu).
• Khởi động: Khi một vật liệu được đặt lên con lăn ở điểm cao hơn, trọng lực sẽ tạo ra một lực đẩy xuống dốc.
• Di chuyển: Nhờ các con lăn xoay tự do với ma sát thấp (do có ổ bi), vật liệu sẽ lăn trượt trên các con lăn và di chuyển xuống điểm thấp hơn một cách nhẹ nhàng.
• Ứng dụng: Phù hợp để vận chuyển hàng hóa có đáy phẳng, cứng và nặng (như thùng carton, pallet, khay nhựa) trong một khoảng cách ngắn hoặc để tạo ra khu vực đệm (buffer zone).



2. Băng tải con lăn có động cơ

Loại này sử dụng nguồn năng lượng bên ngoài (thường là điện) để tạo ra chuyển động quay cho các con lăn.

- Truyền động liên hoàn: Động cơ cung cấp lực quay cho một con lăn chính. Lực quay này sau đó được truyền đến các con lăn khác theo một trong các phương pháp sau:

• Truyền động bằng xích: Các con lăn được kết nối với nhau bằng xích và đĩa xích. Đây là hệ thống rất mạnh mẽ, lý tưởng cho vật liệu nặng.
• Truyền động bằng đai: Một đai phẳng hoặc đai tròn chạy liên tục bên dưới và tiếp xúc với các con lăn, truyền lực quay cho chúng.
• Con lăn có động cơ tích hợp: Mỗi con lăn hoặc một nhóm con lăn có một động cơ nhỏ (thường là động cơ không chổi than 24V DC) được lắp đặt trực tiếp bên trong ống con lăn. Đây là công nghệ hiện đại, cho phép kiểm soát từng khu vực độc lập, tiết kiệm năng lượng và thường sử dụng trong các hệ thống phân loại thông minh.

- Di chuyển: Khi các con lăn quay, bề mặt của chúng tạo ra lực ma sát đẩy vật liệu (thùng, kiện hàng) về phía trước.

- Ưu điểm: Có thể vận chuyển vật liệu theo phương ngang hoặc lên dốc nhẹ, duy trì tốc độ ổn định và có thể vận chuyển các vật liệu rất nặng.


Ưu điểm nổi bật của băng tải con lăn



• Chi phí thấp: Đặc biệt đối với hệ thống không động cơ, chi phí lắp đặt ban đầu thấp và bảo trì dễ dàng.
• Vận chuyển ổn định: Vật liệu được tiếp xúc trên một bề mặt cứng, đảm bảo không bị nghiêng, rơi vãi.
• Độ bền cao: Cấu tạo đơn giản, chủ yếu là kim loại nên rất bền bỉ, chịu tải tốt và ít hư hỏng.
• Linh hoạt: Dễ dàng điều chỉnh độ rộng, có thể thiết kế cong và tích hợp các module thông minh (như stop/start, phân loại).





Các yếu tố ảnh hưởng đến hiệu suất băng tải



• Độ phẳng đáy vật liệu: Băng tải con lăn hoạt động tốt nhất với các vật liệu có đáy phẳng, cứng (ví dụ: thùng carton chuẩn). Vật liệu có đáy mềm hoặc không đều có thể không lăn được.
• Trọng lượng vật liệu: Cần tính toán chính xác để chọn đường kính con lăn, vật liệu con lăn và loại ổ bi phù hợp để đảm bảo tải trọng và tuổi thọ.
• Môi trường: Trong môi trường ẩm ướt hoặc bụi bẩn, cần chọn con lăn mạ kẽm, inox hoặc con lăn nhựa chuyên dụng.



Tóm lại

Nguyên lý cơ bản của băng tải con lăn là biến chuyển động quay của các con lăn thành chuyển động tịnh tiến của vật liệu bằng cách sử dụng trọng lực (loại không động cơ) hoặc lực truyền động từ động cơ (loại có động cơ) và ma sát thấp.
