Kho Pallet Shuttle

Hiện nay, các nhà kho hiện đại cần đáp ứng ba yếu tố quan trọng: mật độ lưu trữ lớn, chi phí thấp, và tốc độ nhập/xuất nhanh. Hiểu được xu hướng này, Intech Group đã phát triển Hệ thống kho tự động Pallet Shuttle, một giải pháp lưu trữ mật độ cao linh hoạt và hiệu quả. Hệ thống đưa đón pallet shuttle này mang lại chi phí đầu tư hợp lý nhưng đạt hiệu quả vượt trội, đặc biệt phù hợp với các kho nhỏ gọn, kho bảo quản lạnh, kho sản phẩm tiêu dùng hoặc kho có số lượng pallet lớn trên mỗi SKU. Với Pallet Shuttle, Intech Group giúp doanh nghiệp tối ưu hóa không gian, giảm chi phí vận hành và tăng tốc độ xử lý hàng hóa, đáp ứng hoàn hảo yêu cầu của thị trường.


Hệ thống Pallet Shuttle là gì?

Pallet Shuttle là một hệ thống đưa đón pallet tự động, được sử dụng trong các nhà kho thông minh để tối ưu hóa quá trình lưu trữ và quản lý hàng hóa. Đây là thiết bị nhỏ gọn, chạy trên đường ray trong các kệ rack, có khả năng tự động tải và dỡ pallet một cách nhanh chóng và chính xác. Pallet Shuttle thường được kết hợp với cần trục stacker crane hoặc vận hành độc lập, giúp di chuyển pallet đến vị trí lưu trữ hoặc truy xuất theo lệnh từ phần mềm quản lý kho (WMS).

Pallet Shuttle Intech là hệ thống lưu trữ tự động tiên tiến, được chúng tôi nghiên cứu, phát triển và hoàn thiện, chính thức ra mắt thị trường vào năm 2022. Robot Shuttle – một thành phần cốt lõi trong hệ thống kho Pallet Shuttle – đảm nhận vai trò vận chuyển và xếp dỡ hàng hóa trong kệ kho một cách tối ưu. Đây là dòng robot di chuyển trên đường ray trong các làn lưu trữ, thực hiện bốc dỡ pallet hiệu quả, được điều khiển bởi hệ thống xe nâng robot thông minh và lập trình khoa học.

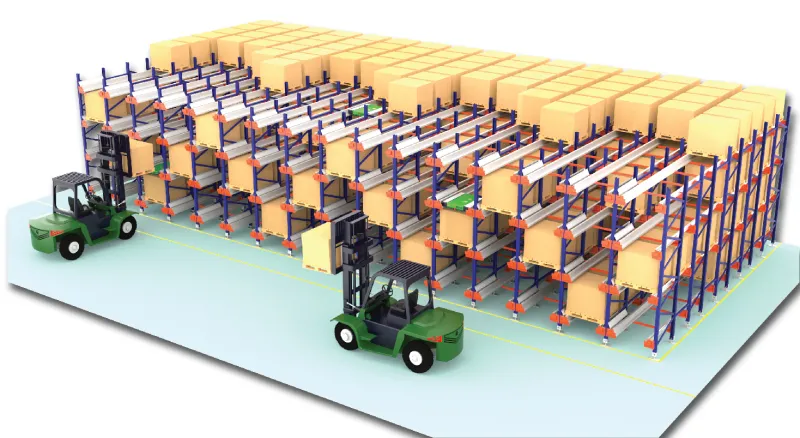

Kho Pallet Shuttle là gì?



Kho Pallet Shuttle là một hệ thống nhà kho tự động hoặc bán tự động, sử dụng công nghệ Pallet Shuttle – các xe đưa đón tự động chạy trên đường ray trong các kệ rack để lưu trữ và truy xuất pallet một cách nhanh chóng và chính xác. Hệ thống này được thiết kế để tối ưu hóa không gian lưu trữ với mật độ cao, giảm chi phí vận hành và tăng tốc độ nhập/xuất hàng hóa. Pallet Shuttle thường được điều khiển bởi phần mềm quản lý kho (WMS), hỗ trợ nhập/xuất theo nguyên tắc FIFO (First In, First Out) hoặc LIFO (Last In, First Out).


Video hoạt động của kho pallet shuttle Intech


Nguyên lý hoạt động của kho pallet shuttle

Trong Hệ thống kho bán tự động Pallet Shuttle Radio, xe nâng sẽ đặt pallet lên đường ray tại điểm đầu của mỗi làn lưu trữ. Xe Shuttle sau đó tự động nâng và di chuyển pallet đến vị trí trống gần nhất trong làn, giúp tối ưu hóa không gian lưu trữ một cách hiệu quả. Các chuyển động của xe Shuttle bên trong hệ thống giá đỡ được điều khiển tự động, tuân theo lệnh từ người vận hành thông qua tay cầm điều khiển tiện lợi. Giải pháp này không chỉ tiết kiệm không gian mà còn tăng tốc độ nhập/xuất hàng, mang lại hiệu quả vượt trội cho kho bãi hiện đại.




- Phương Thức nhập/xuất FIFO và LIFO trong hệ thống Pallet Shuttle Radio



Hệ thống Pallet Shuttle Radio của Intech Group hỗ trợ linh hoạt hai phương thức nhập/xuất hàng hóa, đáp ứng nhu cầu đa dạng của các doanh nghiệp:


• FIFO (First In, First Out): Pallet đầu tiên được đưa vào lưu trữ trên mỗi làn kệ sẽ là pallet đầu tiên được lấy ra từ làn đó. Xe nâng hoạt động ở cả hai phía của kho – một phía để lưu trữ hàng và phía còn lại để dỡ hàng. Phương thức này lý tưởng cho các kho được thiết kế làm vùng đệm giữa hai khu vực, như kho trung gian hoặc kho sản xuất.
• LIFO (Last In, First Out): Pallet cuối cùng được lưu trữ trên mỗi làn kệ sẽ là pallet đầu tiên được lấy ra. Việc xếp và dỡ hàng diễn ra ở cùng một phía của kho, khiến đây trở thành phương thức phổ biến nhất trong các kho sử dụng hệ thống Pallet Shuttle Radio, đặc biệt phù hợp với kho nhỏ gọn hoặc kho lạnh.



Bước 1: Xe nâng đưa xe shuttle lên trên làn kệ cần lưu trữ hoặc xuất pallet	Bước 2: Tiếp theo, xe nâng đưa pallet lên làn cần lưu trữ. Xe nâng không bao giờ đi vào trong giá kệ.
Bước 3: Người vận hành sử dụng remote để gửi lệnh đến xe Shuttle. Khi vị trí của pallet đã được xác định, shuttle sẽ nâng pallet lên và di chuyển theo chiều sâu làn kệ đến sát pallet gần nhất sau đó hạ pallet xuống.	Bước 4: Xe shuttle quay trở lại phía đầu làn kệ để lưu trữ pallet tiếp theo (nếu cần) đến khi đầy pallet trên làn kệ. Để xuất các pallet, người vận hành thực hiện thao tác tương tự.



- Những chức năng mà hệ thống kho Shuttle Radio có thể thực hiện:



Tiêu chuẩn				Nâng cao
Lưu trữ: Xếp từng pallet vào kệ				Đẩy dồn pallet: tự động dồn pallet để có không gian trống (chức năng cho kiểu FIFO - dồn hàng để lưu kho)
Xuất hàng: Lấy từng pallet ra đầu kệ				Kéo dồn pallet: tự động dồn pallet để có không gian trống (chức năng cho kiểu FIFO - dồn hàng để chuyển đi)
Dỡ hàng liên tục: Lấy pallet ra đầu kệ, trong khi chờ xe nâng lấy pallet, tiếp tục chạy vào lấy pallet khác ra.				Chờ bốc dỡ hàng: lấy pallet thứ 1 chạy ra vị trí đầu kệ, sau đó quay lại tiếp tục lấy pallet thứ 2, nếu đến đầu kệ mà pallet thứ 1 vẫn chưa được lấy đi, thì sẽ đứng chờ đến khi pallet thứ 1 được lấy đi thì tự động đặt pallet thứ 2 vào vị trí của pallet thứ 1.
Cài đặt khoảng cách giữa các pallet từ 20-150mm				Chống va chạm giữa các xe shuttle trên cùng 1 làn kệ.
Remote có thể điều khiển đồng thời 4 thiết bị				Đếm số lượng pallet tồn kho



Tổng quan kho Robot pallet shuttle

Là một phần quan trọng trong hệ thống Pallet Shuttle Intech, Robot Shuttle đảm bảo quá trình di chuyển pallet trong kho diễn ra nhanh chóng và tối ưu.


- Robot Shuttle là gì?

Robot Shuttle là các thiết bị tự động tiên tiến, được thiết kế để vận chuyển hàng hóa hoặc vật liệu trong các lĩnh vực như logistics, kho bãi và sản xuất. Robot này có thể di chuyển theo các tuyến đường cố định hoặc linh hoạt tùy thuộc vào thiết kế và công nghệ áp dụng, mang lại hiệu quả cao trong việc quản lý và lưu trữ hàng hóa.

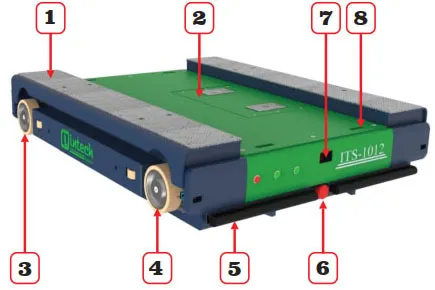

- Cấu trúc Robot Shuttle

Robot Shuttle được thiết kế với tốc độ cao, tích hợp nhiều tính năng an toàn và cấu tạo bao gồm các bộ phận chính sau:

• Cụm nâng hạ pallet: Đảm bảo nâng và hạ pallet chính xác, an toàn.
• Cụm pin lithium: Cung cấp năng lượng bền bỉ cho robot hoạt động liên tục.
• Cụm bánh dẫn hướng: Hỗ trợ robot di chuyển chính xác trên đường ray.
• Cụm bánh dẫn động: Đảm bảo chuyển động ổn định và nhanh chóng.
• Cảm biến an toàn: Phát hiện chướng ngại vật, đảm bảo vận hành an toàn.
• Nút dừng khẩn cấp: Cho phép dừng ngay lập tức trong tình huống khẩn cấp.
• Cảm biến khoảng cách: Đo lường khoảng cách để robot di chuyển chính xác.
• Cảm biến check pallet: Kiểm tra vị trí và trạng thái pallet, tránh sai sót.

Công nghệ sử dụng cho Robot Shuttle thường được trang bị các công nghệ như hệ thống dẫn đường bằng laser, cảm biến,  phần mềm quản lý để điều hướng và tối ưu hóa quá trình di chuyển. Các công nghệ này cho phép chúng hoạt động hiệu quả, an toàn trong các môi trường làm việc khác nhau.


- Cấu tạo tay điều khiển:

Tay điều khiểu thiết kế bao gồm các phím chức năng dễ dàng trong việc vận hành.

1. Màn hình hiển thị

2. Nút nhập hàng đơn

3. Nút nhập hàng liên tục

4. Cụm nút nhấn manual

5. Nút bật/tắt nguồn

6. Nút xuất hàng đơn

7. Nút xuất hàng liên tục

8. Nút dừng

Cấu trúc đầy đủ của kho pallet shuttle

Các thành phần chính của kho pallet shuttle như sau:


1. Khung giá kệ

Khung giá kệ, hay còn gọi là kệ chứa pallet, là bộ phận quan trọng trong hệ thống kho, dùng để nâng, đỡ và lưu trữ hàng hóa một cách khoa học. Trong các kho Pallet Shuttle của Intech Group, khung giá kệ được thiết kế đa dạng về kiểu dáng, kích thước và tải trọng, đáp ứng nhu cầu lưu trữ của nhiều ngành nghề, từ logistics, sản xuất đến siêu thị.

Khung giá kệ thường được sử dụng kết hợp với các loại pallet sau để tối ưu hóa lưu trữ:

• Pallet Nhựa: Được làm từ nhựa tái chế hoặc nhựa mới, pallet nhựa có khả năng chịu tải cao, bền bỉ, không mục nát và thân thiện với môi trường. Phù hợp với nhiều lĩnh vực như nhà kho, siêu thị, và logistics, pallet nhựa có thể tái sử dụng nhiều lần, dễ vệ sinh, giúp tiết kiệm chi phí vận chuyển, bảo dưỡng và giảm tác động đến môi trường.
• Pallet Gỗ: Là lựa chọn phổ biến nhờ giá thành hợp lý, nguồn cung dồi dào theo đơn đặt hàng, kết cấu chắc chắn và dễ sử dụng. Pallet gỗ thường được dùng trong các kho lưu trữ hàng hóa đa dạng, mang lại sự linh hoạt và tiết kiệm chi phí cho doanh nghiệp.
• Pallet Sắt: Được chế tạo từ sắt hoặc thép, pallet sắt có khả năng chịu tải vượt trội, thích hợp cho hàng hóa nặng. Tuy nhiên, loại pallet này ít được sử dụng do chi phí cao, trọng lượng nặng và dễ bị oxi hóa nếu không bảo quản đúng cách.



2. Xe nâng forklift: Thiết bị vận chuyển hiệu quả trong kho



Xe nâng forklift là thiết bị chuyên dụng để vận chuyển, nâng hạ và xếp dỡ hàng hóa, được sử dụng phổ biến tại các nhà kho, cảng biển, kho bãi và cơ sở sản xuất. Với thiết kế tối ưu, xe nâng forklift giúp di chuyển và sắp xếp hàng hóa nhanh chóng, hiệu quả, tiết kiệm thời gian và công sức.

Trong các hệ thống kho tự động như Pallet Shuttle của Intech Group, xe nâng forklift đóng vai trò quan trọng trong việc đặt pallet lên đường ray hoặc hỗ trợ nhập/xuất hàng, nâng cao hiệu suất vận hành kho bãi hiện đại.


Xe nâng hạ Forklift trong nhà kho thông minh


3. Robot Shuttle AGV - Xe lấy hàng tự động



Robot Shuttle AGV (Automated Guided Vehicle) là dòng xe lấy hàng tự động, được ứng dụng trong các hệ thống tự động hóa tại nhà kho và nhà máy. Robot này được thiết kế để di chuyển tự động, lấy và vận chuyển hàng hóa giữa các điểm trên kệ theo lộ trình được lập trình sẵn, điều khiển từ xa thông qua hệ thống quản lý thông minh.


Xe lấy hàng tự động trong nhà kho thông minh


Ưu điểm và nhược điểm của Kho Pallet Shuttle

Hệ thống Kho Pallet Shuttle là giải pháp tự động hóa kho bãi hiện đại, mang lại nhiều lợi ích nhưng cũng có một số hạn chế. Dưới đây là phân tích chi tiết:


Ưu điểm:



• Tăng mật độ lưu trữ: Tối ưu không gian gấp 2-3 lần so với kệ truyền thống, phù hợp với các kho nhỏ gọn hoặc có lưu lượng hàng hóa lớn, ít pha trộn.
• Tốc độ nhập/xuất nhanh: Robot Shuttle tự động di chuyển pallet trên đường ray, giảm thời gian tải/dỡ hàng, nâng cao hiệu suất vận hành.
• Tiết kiệm chi phí: Giảm chi phí lao động và vận hành nhờ tự động hóa, đặc biệt hiệu quả trong kho lạnh hoặc kho sản phẩm tiêu dùng.
• Quản lý linh hoạt: Hỗ trợ nhập/xuất theo nguyên tắc FIFO (First In, First Out) hoặc LIFO (Last In, First Out), đáp ứng nhu cầu đa dạng của doanh nghiệp.
• Độ chính xác cao: Tích hợp phần mềm quản lý WMS và cảm biến thông minh, đảm bảo vận chuyển pallet chính xác, giảm sai sót.
• An toàn vận hành: Robot Shuttle được trang bị cảm biến an toàn, nút dừng khẩn cấp và hệ thống bảo vệ, đảm bảo an toàn cho người vận hành và hàng hóa.
• Dễ dàng mở rộng: Thiết kế linh hoạt, cho phép mở rộng hoặc điều chỉnh hệ thống theo nhu cầu phát triển của doanh nghiệp.

Nhược điểm:

• Chi phí đầu tư ban đầu cao: Việc lắp đặt hệ thống Pallet Shuttle, bao gồm robot, đường ray và phần mềm WMS, đòi hỏi khoản đầu tư lớn, có thể không phù hợp với doanh nghiệp nhỏ.
• Phụ thuộc vào bảo trì: Robot Shuttle và các thiết bị tự động cần được bảo trì định kỳ để đảm bảo hoạt động ổn định, có thể phát sinh chi phí bảo dưỡng.
• Hạn chế với hàng hóa đa dạng: Hệ thống hoạt động hiệu quả nhất với hàng hóa ít pha trộn, không phù hợp với kho có nhiều loại hàng hóa nhỏ lẻ hoặc không đồng nhất.
• Phụ thuộc vào công nghệ: Trong trường hợp mất điện hoặc lỗi hệ thống, hoạt động của kho có thể bị gián đoạn, đòi hỏi hệ thống dự phòng hoặc kỹ thuật viên xử lý nhanh.

Ứng dụng của Kho Pallet Shuttle

• Kho lạnh và bảo quản thực phẩm: Phù hợp với kho lạnh nhờ khả năng hoạt động hiệu quả trong môi trường nhiệt độ thấp, giảm thời gian tiếp xúc của nhân viên với điều kiện lạnh. Đảm bảo quản lý hàng hóa dễ hỏng theo nguyên tắc FIFO (First In, First Out), giảm thiểu lãng phí.
• Kho trung gian và phân phối: Lý tưởng cho các kho trung gian, nơi hàng hóa đã được phân loại theo đơn đặt hàng, với lưu lượng lớn nhưng ít pha trộn. Hỗ trợ nhập/xuất nhanh, đảm bảo hàng hóa được luân chuyển hiệu quả giữa các khu vực sản xuất hoặc vận chuyển.
• Kho sản phẩm tiêu dùng: Phù hợp với kho lưu trữ sản phẩm tiêu dùng có số lượng pallet lớn trên mỗi SKU, như đồ uống, hàng hóa đóng gói hoặc hàng gia dụng. Tăng mật độ lưu trữ, giảm không gian chiếm dụng, phù hợp với các trung tâm phân phối hoặc siêu thị.
• Kho nhỏ gọn và không gian hạn chế: Tối ưu cho các kho có diện tích hạn chế nhờ khả năng lưu trữ mật độ cao, tận dụng tối đa chiều cao và không gian sâu trong kệ. Robot Shuttle di chuyển pallet vào các vị trí sâu, giảm nhu cầu lối đi, tiết kiệm diện tích.
• Kho công nghiệp và sản xuất:  Ứng dụng trong các ngành công nghiệp như dược phẩm, linh kiện điện tử, hoặc hóa chất, nơi cần lưu trữ hàng hóa nặng và đồng nhất.Hỗ trợ phương thức LIFO (Last In, First Out) hoặc FIFO, linh hoạt đáp ứng nhu cầu sản xuất và vận chuyển.

Chi phí lắp đặt Kho Pallet Shuttle và các yếu tố ảnh hưởng

• Quy mô và diện tích kho: Diện tích kho, chiều cao kệ (thường từ 3.500 mm đến 15.000 mm), và số lượng hàng hóa lưu trữ ảnh hưởng trực tiếp đến chi phí. Kho lớn hơn đòi hỏi nhiều kệ rack, đường ray và robot hơn, làm tăng chi phí thiết bị và lắp đặt.
• Hệ thống giá kệ và đường ray: Chi phí bao gồm hệ thống giá kệ và đường ray dẫn cho Robot Shuttle. Đây là khoản chi phí chính, đặc biệt khi cần kệ sâu (lên đến 40 m) để tối ưu không gian lưu trữ.
• Số lượng Robot Shuttle: Mỗi Robot Shuttle hoạt động trên một làn kệ, và chi phí của các robot này chiếm phần lớn trong tổng đầu tư. Một kho lớn có thể cần nhiều robot để đảm bảo hiệu suất, làm tăng chi phí đáng kể.
• Phần mềm quản lý (WMS): Hệ thống quản lý kho WMS, tích hợp với ERP để điều khiển tự động, cũng là một khoản chi phí quan trọng. Phần mềm này giúp tối ưu hóa quy trình nhập/xuất và quản lý hàng hóa, nhưng chi phí triển khai có thể cao tùy thuộc vào mức độ tùy chỉnh.
• Chi phí lắp đặt và đào tạo: Quá trình lắp đặt hệ thống Pallet Shuttle có thể mất từ vài tháng đến một năm, tùy vào quy mô dự án. Chi phí lắp đặt bao gồm cả công lao động và thiết bị hỗ trợ. Đào tạo nhân viên vận hành và bảo trì hệ thống cũng đòi hỏi chi phí, đặc biệt khi cần đội ngũ chuyên nghiệp để đảm bảo hệ thống hoạt động hiệu quả.
• Bảo trì và sửa chữa: Robot Shuttle và các thiết bị tự động cần bảo trì định kỳ để duy trì hiệu suất, dẫn đến chi phí bảo dưỡng lâu dài.

• Kho nhỏ (dưới 500 m²): Chi phí có thể từ 500 triệu đến 2 tỷ đồng, bao gồm kệ cơ bản, 1-2 Robot Shuttle và phần mềm WMS đơn giản.
• Kho trung bình (500-2.000 m²): Chi phí dao động từ 2 tỷ đến 10 tỷ đồng, với hệ thống kệ sâu, 3-5 Robot Shuttle và WMS tích hợp ERP.
• Kho lớn (trên 2.000 m²): Chi phí có thể lên đến 10-50 tỷ đồng hoặc hơn, với nhiều robot, kệ cao, và hệ thống tự động hóa toàn diện.

Tại sao nên lựa chọn Intech Group cho giải pháp kho pallet shuttle?

• Kinh nghiệm và uy tín: Với nhiều năm kinh nghiệm trong ngành tự động hóa, Intech Group đã khẳng định vị thế qua hàng loạt dự án thành công, đặc biệt với hệ thống Pallet Shuttle Intech ra mắt năm 2022, được nhiều doanh nghiệp tin dùng.
• Giải pháp công nghệ tiên tiến: Kho Pallet Shuttle của Intech Group tích hợp Robot Shuttle hiện đại, phần mềm quản lý WMS thông minh và khả năng kết nối với ERP, đảm bảo vận hành hiệu quả, chính xác và tối ưu không gian lưu trữ gấp 2-3 lần so với kệ truyền thống.
• Tùy chỉnh linh hoạt: Intech Group cung cấp giải pháp được thiết kế riêng theo nhu cầu của từng doanh nghiệp, từ kho lạnh, kho trung gian đến kho sản xuất, hỗ trợ cả phương thức FIFO và LIFO để đáp ứng yêu cầu quản lý hàng hóa đa dạng.
• Hỗ trợ toàn diện: Từ tư vấn, thiết kế, lắp đặt đến bảo trì, Intech Group cam kết đồng hành cùng khách hàng, đảm bảo hệ thống vận hành ổn định và hiệu quả lâu dài.
• Tiết kiệm chi phí dài hạn: Dù chi phí đầu tư ban đầu có thể cao, giải pháp Kho Pallet Shuttle từ Intech Group giúp giảm chi phí vận hành, tiết kiệm lao động và tăng năng suất, mang lại giá trị kinh tế bền vững.
• Ứng dụng đa ngành: Hệ thống phù hợp với nhiều lĩnh vực như logistics, thực phẩm, dược phẩm và sản xuất, đặc biệt hiệu quả trong kho nhỏ gọn hoặc kho có lưu lượng hàng hóa lớn, ít pha trộn.
